华为帧中继配置

最新推荐文章于 2025-03-17 16:26:39 发布
最新推荐文章于 2025-03-17 16:26:39 发布
阅读量1.2w 收藏 39
点赞数 3
分类专栏： 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/yiluyangguang1234/article/details/72911845
版权
本文通过实验拓扑展示了华为路由器的帧中继配置，包括AR0、AR2和AR4的接口、OSPF及DLCI设置。在静态配置下，AR0能与AR2、AR4通信，但AR2与AR4无法互通。为解决此问题，引入了帧中继动态配置，通过启用inarp功能简化配置，实现了AR0与AR2的连通。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

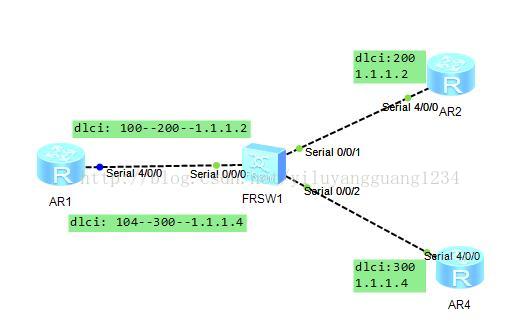

一、试验拓扑

AR0 配置

interface Serial4/0/0
 link-protocol fr
 undo fr inarp
 fr dlci 100
 fr dlci 104
 fr map ip 1.1.1.2 100
 fr map ip 1.1.1.4 104
 ip address 1.1.1.1 255.255.255.0

ospf 1
 peer 1.1.1.2  // 需手工指定邻居
 peer 1.1.1.4 // 需手工指定邻居
 area 0.0.0.0
  network 1.1.1.0 0.0.0.255

---------------------------------------------------------------

AR2 配置

interface Serial4/0/0
 link-protocol fr
 undo fr i
