1.为什么要理解离屏渲染
离屏渲染(Offscreen rendering)对iOS开发者来说不是一个陌生的东西,项目中或多或少都会存在离屏渲染,也是面试中经常考察的知识点。一般来说,大多数人都能知道设置圆角、mask、阴影等会触发离屏渲染,但我们深入的探究一下,大家能够很清楚的知道下面几个问题吗?
离屏渲染是在哪一步发生的吗?
离屏渲染产生的原因是什么呢?
设置圆角一定会触发离屏渲染吗?
离屏渲染既然会影响性能我们为什么还要使用呢?优化方案又有那些?
今天我就带着这几个问题探究一下离屏渲染。

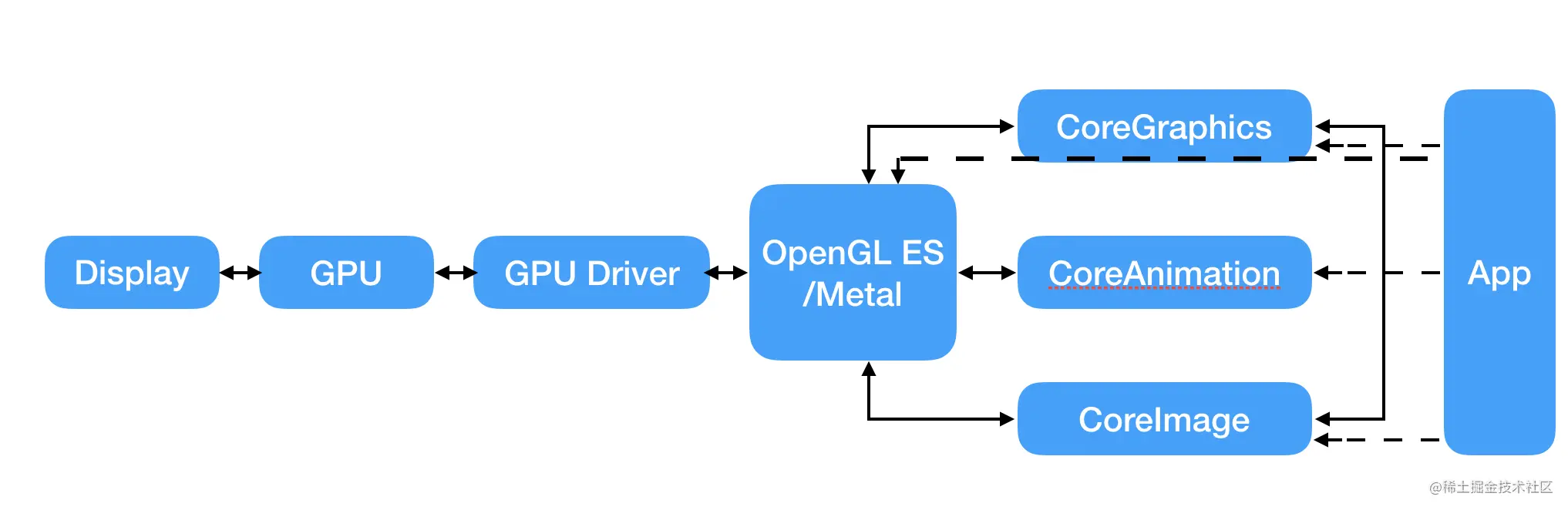

2.ios平台的渲染框架
![](https://img-blog.csdnimg.cn/img_convert/696d930ebe4ad5c2de58e6f7a774869a.webp?x-oss-process=image/format,png)

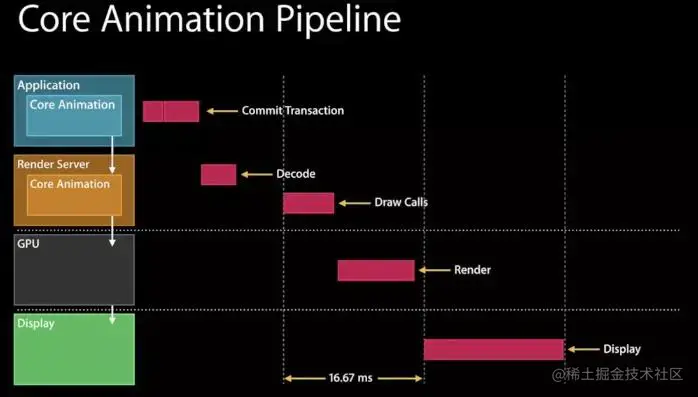

3.Core Animation 流水线:
![](https://img-blog.csdnimg.cn/img_convert/d2bbebbb9ff7a539a7b2b90c222024bc.webp?x-oss-process=image/format,png)
这是在WWDC的Advanced Graphics and Animations for iOS Apps(WWDC14 419)中有这样一张图,我们可以看到,在Application这一层中主要是CPU在操作,而到了Render Server这一层,CoreAnimation会将具体操作转换成发送给GPU的draw calls(以前是call OpenGL ES,现在慢慢转到了Metal),显然CPU和GPU双方同处于一个流水线中,协作完成整个渲染工作。我们也可以把iOS下的Core Animation可以理解为一个复合引擎,主要职责包含:渲染、构建和实现动画。
4.离屏渲染的定义
OpenGL中,GPU屏幕渲染有以下两种方式当前屏幕渲染(On-Screen Rendering):正常情况下,我们在屏幕上显示都是GPU读取帧缓冲区(Frame Buffer)渲染好的的数据,然后显示在屏幕上。流程如图:
![](https://img-blog.csdnimg.cn/img_convert/82039941693cef11d228809800de4d3e.webp?x-oss-process=image/format,png)

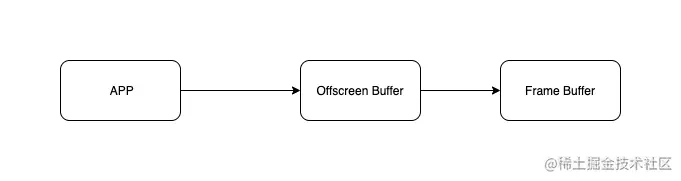

(Off-Screen Rendering ):如果有时因为一些限制,无法把渲染结果直接写入frame buffer,而是先暂存在另外的内存区域,之后再写入frame buffer,那么这个过程被称之为离屏渲染。也就是GPU需要在当前屏幕缓冲区以外新开辟一个缓冲区进行渲染操作。流程如图:
![](https://img-blog.csdnimg.cn/img_convert/1044f3ed87d6df751eaf7b0fa2b29c0a.webp?x-oss-process=image/format,png)
在上面的CoreAnimation流水线示意图中,我们可以得知主要的渲染操作是由CoreAnimation的Render Server模块,通过调用显卡驱动提供的OpenGL或Metal接口执行,对于
