电化学储能领域EMC标准解析

01 标准信息总览

GB 19517 - 2023 《国家电气设备安全技术规范》

GB/T 43868 - 2024《电化学储能电站启动验收规程》

GB/T 36548 - 2024《电化学储能电站接入电网测试规程》

GB 21966 - 2008 《锂原电池和蓄电池在运输中的安全要求》

GB 51048 - 2014  《电化学储能电站设计规范》

GB/T 34131 - 2023《电力储能用电池管理系统》

GB/T 36276 - 2023《电力储能用锂离子电池》

NB/T 42091 - 2016《电化学储能电站用锂离子电池技术规范》

NB/T 31016 - 2019《电池储能功率控制系统 变流器 技术规范》

T/CNESA 1000 - 2019《电化学储能系统评价规范》

GB 2894 - 2008     《安全标志及其使用导则》

什么是储能3S

PCS：Power Conversion System，即功率转换系统

BMS：Battery Management System，即电池管理系统

EMS：Energy Management System，即能量管理系统

02 各标准EMC核心内容

GB 19517 - 2023《国家电气设备安全技术规范》

02.1 该规范适用于交流额定电压1000V(1140V)以下、直流额定电压1500V以下的各类电气设备，涵盖了手持式、可移式和固定式设备，包括由化学能、光能和风能等转化电能应用范围内的产品或部件。即使产品内部生成不可触及的交流电压高于1000V及直流电压高于1500V，也在其规范范畴。

02.2 规定了电气安全危险防护的全面要求，如电击、机械、电气连接和机械联接、运行、电源控制等危险的防护；还明确了一系列安全项目要求，包括环境适应性、外壳及防护等级、保护接地、绝缘电阻、泄漏电流、耐热性、阻燃特性等多方面内容，确保电气设备在各种情况下的安全运行

GB 21966 - 2008《锂原电池和蓄电池在运输中的安全要求》

a.1 此标准专门针对锂原电池和蓄电池在运输过程中的安全性进行规范，同时也对用于运输此类产品的包装安全性提出要求。随着锂原电池和蓄电池运输量的不断增加，其运输安全至关重要

a.2 标准规定了多项严格的检验方法和要求，如高空模拟、热冲击、振动、冲击、外部短路、重物撞击、过充电、强制放电、包装跌落等试验，通过这些试验确保电池在运输中不会出现质量损失、泄露、泄放、短路、破裂、爆炸、着火等危险情况 ，保障运输过程的安全

GB 51048 - 2014《电化学储能电站设计规范》

b.1 适用于新建、扩建或改建的功率为500kW且容量为500kW·h及以上的电化学储能电站设计，但不包括移动式电化学储能电站。其目的是推进电化学储能技术的应用，使电站设计达到安全可靠、节能环保、技术先进、经济合理的目标。

b.2 规范对电化学储能电站的术语进行了明确界定，如储能单元、功率变换系统、电池管理系统等；并对电站的设计提出了具体要求，包括选址、布局、电气系统设计、消防与安全等方面，为电化学储能电站的设计提供了全面的指导

GB/T 34131 - 2023《电力储能用电池管理系统》

C.1 规定了电力储能用电池管理系统的全方位要求，包括技术、试验方法、检验规则、标志、包装、运输与贮存等。适用于锂离子电池、钠离子电池、铅酸(炭)电池、液流电池和水电解制氢/燃料电池的电池管理系统的设计、制造、试验、检测、运行、维护和检修，其他类型电池管理系统也可参照执行

C.2 技术要求方面，涵盖了数据采集、通信、报警和保护、控制、能量状态估算、均衡、绝缘电阻检测、绝缘耐压、电气适应性、电磁兼容等内容，确保电池管理系统能够有效监控电池运行状态，保障电池系统的安全高效运行

GB/T 36276 - 2023《电力储能用锂离子电池》

d.1 规定了电力储能用锂离子电池的关键术语和定义，以及与质量和安全密切相关的一系列关键技术要求，如能量效率、倍率性能、循环性能、短路和热失控等，同时明确了对应试验条件和试验方法

d.2 该标准对电池的性能和安全提出了严格要求，例如在安全性能方面，对电池单体绝热温升特性、液冷管路耐压、外部短路试验等都作出了详细规定，有助于促进电力储能用锂离子电池的技术升级和转型，推动电池储能产业高质量发展

GB/T 36548 - 2024《电化学储能电站接入电网测试规程》

e.1 主要针对电化学储能电站接入电网的测试进行规范，明确了各项测试的具体要求和流程。其目的是确保电化学储能电站接入电网后，能够与电网安全、稳定、高效地协同运行，不影响电网的正常供电和电能质量

e.2 规程规定了包括电能质量测试、功率控制与调节性能测试、故障穿越能力测试、通信与监控功能测试等多个方面的内容，为电化学储能电站接入电网提供了详细的测试依据和标准

GB/T 43868 - 2024《电化学储能电站启动验收规程》

f.1 验收内容涵盖设备安装调试检查、电气性能测试、系统功能验证、安全防护设施检查等多个方面，保证电站能够安全、可靠地启动并投入运行

f.2 规范了电化学储能电站启动验收的各项工作，明确验收应具备的条件、验收程序、验收内容以及验收报告的编制等内容。通过严格的启动验收，确保电化学储能电站在投入运行前各项性能和指标符合设计要求和相关标准

NB/T 42091 - 2016《电化学储能电站用锂离子电池技术规范》

g.1 对电化学储能电站用锂离子电池的技术要求进行了详细规定，包括电池的性能、安全、环境适应性等方面。旨在规范电化学储能电站用锂离子电池的生产和应用，提高电池的质量和可靠性

g.2  在性能方面，对电池的容量、能量效率、充放电倍率等指标提出了要求；在安全方面，对电池的热稳定性、过充过放保护、短路保护等作出了规定

NB/T 31016 - 2019《电池储能功率控制系统 变流器 技术规范》

h.1 针对电池储能功率控制系统中的变流器，规定了其技术要求、试验方法、检验规则等内容。变流器作为电池储能系统与电网之间的关键连接设备，其性能和质量直接影响储能系统的运行效果

h.2 技术规范对变流器的功率转换效率、电能质量、控制精度、可靠性等方面提出了具体要求，确保变流器能够高效、稳定地实现电能的转换和控制

T/CNESA 1000 - 2019《电化学储能系统评价规范》

I.1 该规范建立了全面的电化学储能系统评价体系，从多个维度对储能系统进行评价，包括储能系统的性能、安全性、可靠性、经济性等方面。通过科学的评价，为储能系统的设计、选型、运行和维护提供参考依据

I.2 评价指标涵盖了储能系统的能量效率、充放电深度、循环寿命、故障概率、投资成本、运行成本等多个关键参数，有助于推动储能系统的优化和发展

03.EMC相关内容

各标准均高度强调设备在复杂电磁环境中的正常运行能力和抗干扰能力。       意味着设备不仅要能够稳定地完成自身的功能，还需具备抵御一定程度电磁干扰的能力，确保在各种电磁环境下都不会出现误动作、性能劣化等问题。 同时，设备自身产生的电磁发射也应受到严格限制，不能对周围其他设备产生有害干扰，以维持整个电磁环境的和谐稳定

GB/T 34131 - 2023   明确要求电池管理系统应能承受

GB/T 17626.2  中规定的试验等级为3级的静电放电抗扰度试验。 在实际应用中，静电放电可能会在设备的操作、维护过程中产生，如人员触摸设备、设备与其他物体摩擦等情况。如果电池管理系统无法承受相应等级的静电放电，可能会导致电子元件损坏、数据丢失、系统死机等严重后果

GB/T 34131 - 2023、NB/T 31016 - 2019等标准对电快速瞬变脉冲群抗扰度试验提出了相应要求。 例如，储能变流器应能承受

GB/T 17626.4中规定的试验等级为3级的电快速瞬变脉冲群抗扰度试验, 电快速瞬变脉冲群通常是由于电气设备的开关操作、雷击等原因产生的，其特点是脉冲持续时间短、幅度高、重复频率快。储能变流器若不能有效抵御这种干扰，可能会出现控制异常、输出电压波动等问题，影响储能系统的正常运行

GB/T 34131 - 2023 要求电池管理系统应能承受

GB/T 17626.5中规定的试验等级为3级的浪涌（冲击）抗扰度试验。 浪涌通常是由于雷击、电网切换、大型设备启动等原因引起的瞬间过电压或过电流。 电池管理系统在遭受浪涌冲击时，如果不能具备足够的抗扰能力，可能会导致内部电路损坏、元件击穿等故障，严重影响系统的可靠性和使用寿命

GB/T 34131 - 2023、NB/T 31016 - 2019等标准对工频磁场抗扰度试验作出规定。 例如，储能变流器应能承受

GB/T 17626.8中规定的试验等级为4级的工频磁场抗扰度试验。 在电力系统中，工频磁场无处不在，特别是在变电站、配电室等场所。 储能变流器长期处于工频磁场环境中，如果不能抵抗其干扰，可能会导致控制信号失真、测量精度下降等问题，进而影响储能系统的性能

04 总体要求

在工业环境中，储能系统应符合GB 17799.4要求，虽然工业环境对电磁干扰的容忍度相对较高，但也需要确保储能系统的电磁发射不会对工业生产设备和自动化控制系统产生干扰

工程应用和验收

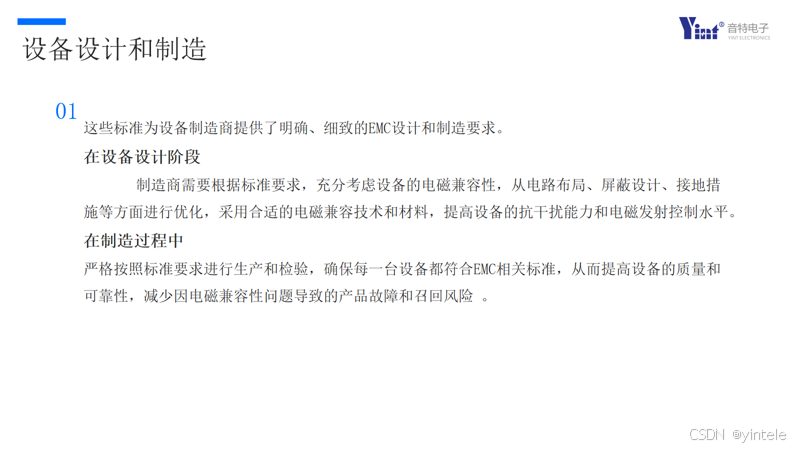

在电化学储能项目的工程应用和验收过程中，这些标准是重要的依据。 在项目建设过程中 施工单位需要按照标准要求进行设备安装、布线、接地等工作，确保整个系统的电磁兼容性符合标准。 在验收环节 验收人员依据标准对项目的EMC性能进行严格测试和评估，包括各项抗扰度测试和电磁发射限值检测等。 只有当项目的EMC性能完全符合相关标准要求时，才能通过验收，从而保障电网的安全稳定运行，避免因储能项目的电磁兼容性问题对电网造成不良影响

这些标准的发布和实施，为电化学储能领域的规范化发展提供了坚实的技术支撑和保障，是行业内企业和相关从业者必须遵循的重要准则。
