AI边缘计算网关EMC电磁兼容技术

本文链接：https://blog.csdn.net/yintele/article/details/146050669

一国内及国际行业标准

1.1 工业互联网边缘计算边缘网关管理接口要求》（YD/T 6119 - 2024）自2025年4月1日实施，它规定了工业互联网边缘网关的北向接口技术要求，包括网元管理接口和虚拟化资源管理接口要求，适用于边缘网关节点与边缘云的交互和通信，为二者之间的顺畅沟通奠定了基础

1.2 《工业互联网边缘计算边缘节点模型与要求边缘控制器》规范了边缘计算节点中的边缘控制器的模型与要求，确保边缘控制器在整个系统中稳定运行，准确执行控制任务

1.3 《工业互联网边缘计算边缘节点模型与要求边缘云》对边缘计算节点中的边缘云的模型与要求进行了规范，使得边缘云能够高效地存储和处理数据，为边缘计算提供强大的支撑

1.4 《工业互联网边缘计算边缘网关技术要求及测试方法》规定了工业互联网边缘网关的技术要求及测试方法等内容，为边缘网关的研发、生产和检测提供了明确的标准

1.5 《T/JSPAA 006 - 2024工业互联网边缘计算网关技术要求》作为中国团体标准，规定了工业互联网边缘计算网关参考架构，以及硬件功能、软件基本功能等方面的要求，从多个维度保障了边缘计算网关的质量和性能

国内与国际标准对比

1.6 在国际上电磁兼容性测试标准主要有IEC标准、ISO标准、EN标准、FCC标准、CISPR标准、MIL - STD标准等。其中IEC标准是关于电磁兼容性的国际标准，为全球电磁兼容测试提供了通用的准则

1.7 不同地区的标准在具体要求和侧重点上存在差异，例如EN标准是欧洲标准，对设备的电磁兼容性要求较为严格，在辐射放射测试、传导抗扰测试等方面都有详细的限值规定；而FCC标准是美国标准，更注重设备对美国本土电磁环境的适应性

1.8 了解国际标准差异，有助于边缘计算网关在全球市场的推广和应用，满足不同地区客户的需求，确保产品在国际市场上的竞争力

二 EMC电磁兼容标准解读

2.1 传导放射测试（CE）传导放射测试主要测试设备通过电源线或信号线等传导途径向外部发射的电磁干扰信号。限值根据不同频率范围有具体规定，如EN55011等标准中有详细要求。在低频段，限值相对宽松，但随着频率升高，限值逐渐严格，以确保设备不会对周围的电子设备产生过大的干扰

2.2 辐射放射测试（RE）辐射放射测试检测设备向周围空间辐射的电磁干扰信号强度。不同频段有相应的辐射限值标准，如EN55011对不同产品在不同距离下的辐射发射有明确限制。对于靠近人体使用的设备，其辐射限值要求更为严格，以保障人体健康

三内部硬件功能模块全解析

3.1 处理器模块是边缘计算网关的核心模块之一，它完成数据处理、协议解析、边缘计算等核心任务。ARM或CPU，GPU，具有强大的计算能力，能够快速处理大量的数据，满足边缘计算对实时性和高效性的要求，为整个网关的稳定运行提供了有力支持

3.2 存储模块包括内存和外存，用于暂存和长期存储数据、程序等。如DDR3内存能够快速读写数据，为处理器提供高效的数据支持，保证系统的运行速度；eMMC闪存则适合长期存储数据和程序，即使在断电情况下，数据也不会丢失，确保了网关运行的稳定性和数据的安全性

3.3 通信模块实现与外部设备或网络的连接，它包含有线以太网模块、4G/5G通信模块、Wi - Fi模块、蓝牙模块等。有线以太网模块提供稳定高速的网络连接，适用于对数据传输速度和稳定性要求较高的场景；4G/5G通信模块则使网关能够实现远程无线通信，方便在移动场景或偏远地区使用；Wi - Fi模块和蓝牙模块则用于短距离无线通信，便于连接周边的智能设备，实现数据的交互和共享

3.4 电源管理模块负责将输入电源转换为各模块所需的稳定电压，并进行电源分配和管理。有的还具备电源反接保护等功能，确保在电源接入错误时，不会对网关设备造成损坏，保障了设备的安全稳定运行，延长了设备的使用寿命

3.5 安全模块保障设备和数据的安全，它包括加密芯片、安全认证模块等。加密芯片对数据进行加密处理，防止数据在传输和存储过程中被窃取或篡改；安全认证模块则对访问设备的用户进行身份认证，确保只有授权用户才能访问设备和数据，保护了设备和数据的安全性

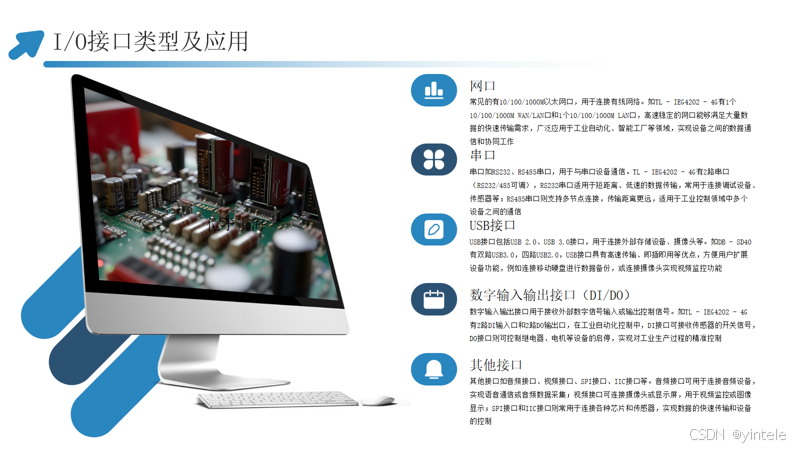

四 I/O接口及供电电压

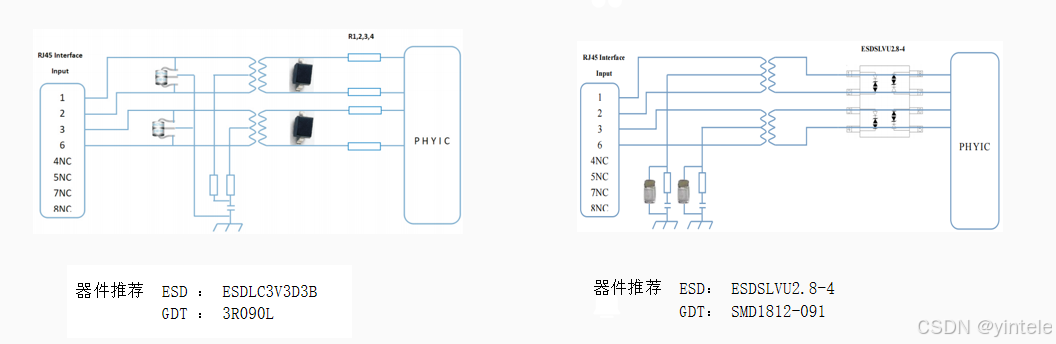

4.1 常见的有10/100/1000M以太网口参考设计，用于连接有线网络一般有1个10/100/1000M WAN/LAN口和1个10/100/1000M LAN口，高速稳定的网口能够满足大量数据的快速传输需求，广泛应用于工业自动化、智能工厂等领域，实现设备之间的数据通信和协同工作

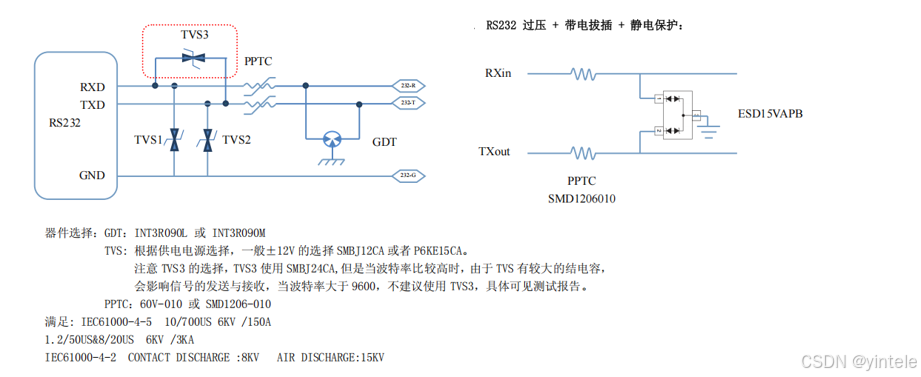

4.2 串口如RS232、RS485串口，用于与串口设备通信，有2路串口（RS232/485可调），RS232串口适用于短距离、低速的数据传输，常用于连接调试设备、传感器等 RS485串口则支持多节点连接，传输距离更远，适用于工业控制领域中多个设备之间的通信

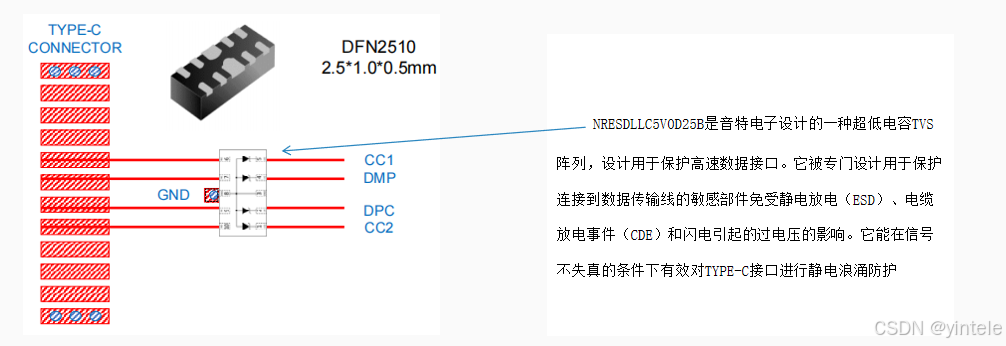

4.3 Type-c 参考设计数字输入输出接口用于接收外部数字信号输入或输出控制信号。盒子一般有2路DI输入口和2路DO输出口，在工业自动化控制中，DI接口可接收传感器的开关信号，DO接口则可控制继电器、电机等设备的启停，实现对工业生产过程的精准控制

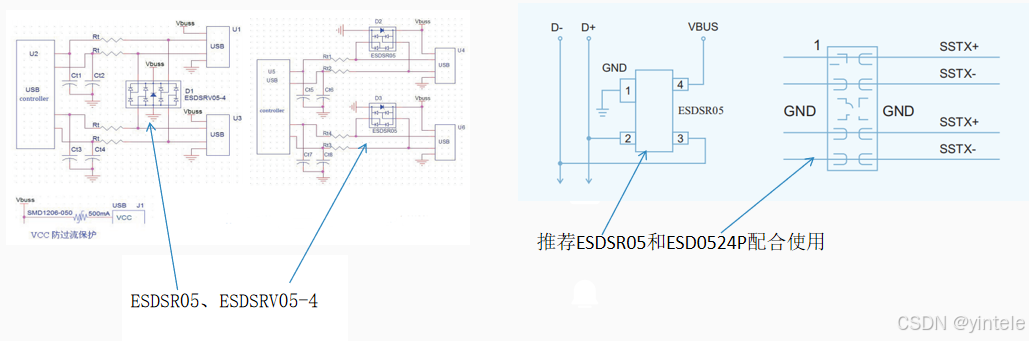

4.4 USB接口包括USB 2.0、USB 3.0接口，用于连接外部存储设备、摄像头等，通用盒子有双路USB3.0，四路USB2.0，USB接口具有高速传输、即插即用等优点，方便用户扩展设备功能，例如连接移动硬盘进行数据备份，或连接摄像头实现视频监控功能

4.5 供电常见的供电电压有DC 12V、DC 24V、DC 48V等。通常采用DC12V电源适配器供电，这种电压适用于一些小型设备或对功耗要求较低的场景；宽范围支持DC输入电压12/24/48 VDC（9.6 ~ 60 VDC）且有两路冗余电源输入，宽电压范围和冗余电源设计使其能适应更复杂的工作环境，保障设备在不同供电条件下的稳定运行，即使一路电源出现故障，另一路电源仍可保证设备正常工作
