耦合电感在电磁兼容的作用有感

先给出结论 ：

当MOV和TVS直接的耦合电感值比较大时，电路对浪涌的抑制效果会好一些，并且TVS击穿的几率越小。（现在新型压敏电阻的浪涌能力有很大提高，10D可做14D使用，14D可做20D使用）

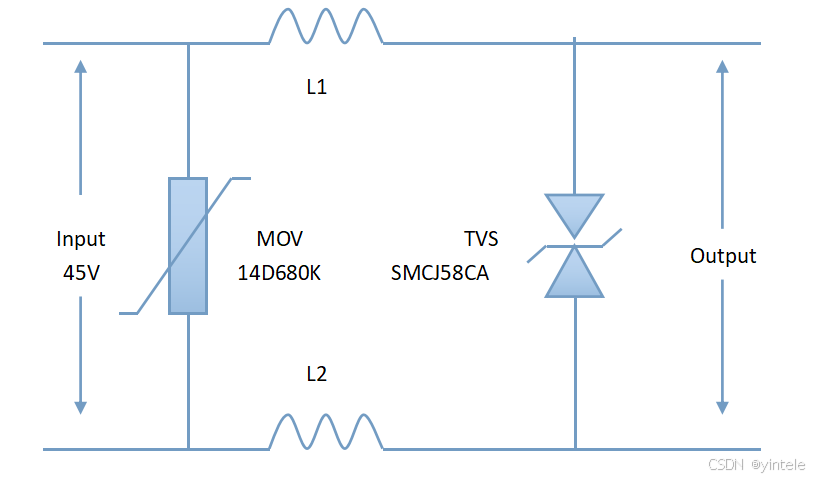

验证电路图：

测试方法输入端输入45V直流电压，然后用浪涌发生器产生瞬态高电压接入电源线，然后用示波器测试输出端查看输出波形，更换不同的电感，来观察对输出波形的影响。

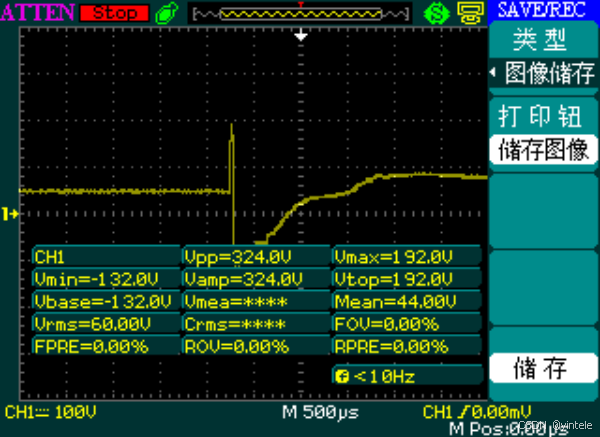

测试条件①：L1=L2=470uH，圆形 浪涌电压=1KV  瞬态电流IPP：500A

测试条件②：L1=L2=470uH，圆形 浪涌电压=2KV  瞬态电流IPP：1KA

测试条件③：L1=L2=470uH，圆形 浪涌电压=2.5KV

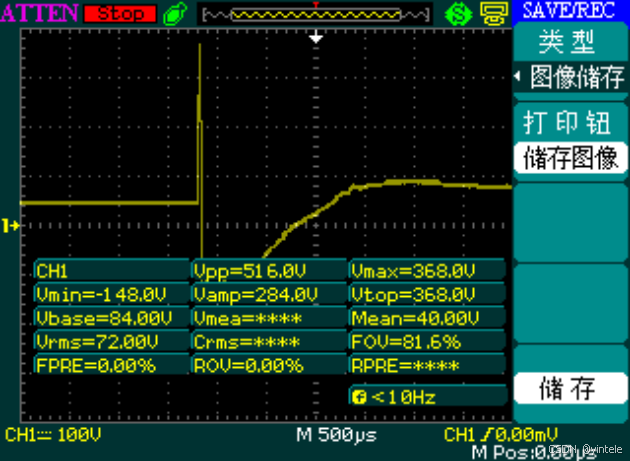

测试条件④：L1=L2=470uH，圆形 浪涌电压=3KV 瞬态电流IPP：1.5KA

测试条件⑤：L1=L2=150uH，圆形 浪涌电压=1KV

测试条件⑥：L1=L2=150uH，圆形浪涌电压=2KV 瞬态电流IPP：1KA

测试条件⑦：L1=L2=150uH，圆形 浪涌电压=2.5KV

测试条件⑧：当浪涌电压=3KV时 tvs击穿 L1=L2=150uH，方形 浪涌电压=1KV

测试条件⑨：L1=L2=150uH，方形浪涌电压=2KV

测试条件⑩：当浪涌电压为2.5Kv时，tvs击穿。L1=470uH，L2短路 浪涌电压=1KV

测试条件⑾：L1=470uH，L2短路 浪涌电压=2KV

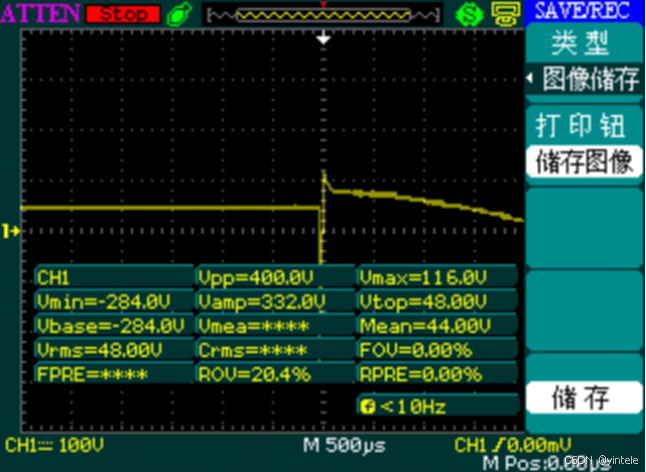

测试条件⑿：L1=470uH，L2短路 浪涌电压=-1KV

测试条件⒀：L1=470uH，L2短路 浪涌电压=-2KV

测试数据

浪涌电压	L1	L2	输出最大电压	输出最小电压
1kV	470uH圆形	470uH圆形	192	-132
2kV	470uH圆形	470uH圆形	280	-136
2.5kV	470uH圆形	470uH圆形	324	-148
3kV	470uH圆形	470uH圆形	368	-148
1kV	151 uH圆形	151 uH圆形	320	-196
2kV	151 uH圆形	151 uH圆形	444	-228
2.5kV	151 uH圆形	151 uH圆形	472	-228
3kV	151 uH圆形	151 uH圆形	TVS击穿	TVS击穿
1kV	151 uH方形	151 uH方形	308	-176
2kV	151 uH方形	151 uH方形	444	-224
2.5kV	151 uH方形	151 uH方形	TVS击穿	TVS击穿
1kV	470uH圆形	0	328	-108
2kV	470uH圆形	0	472	-224
-1kV	470uH圆形	0	116	-284
-2kV	470uH圆形	0	224	-460
