关于mclag功能的介绍

本文介绍了MCLAG(多机箱链路聚合)技术,包括其产生的背景、解决的问题和与堆叠、VRRP的优缺点对比。MCLAG通过在多个交换机间建立链路聚合,提升网络带宽、可靠性和负载分担能力。同时,文章还探讨了常见故障类型及业务场景分析。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、 MLAG产生的背景
MLAG是多机箱链路聚合的缩写,它是两个或多个交换机在形成链路束时能够像单个交换机一样工作的能力。这样一台主机可以上行到两个交换机以实现物理多样性,而只有一个捆绑接口可以管理。同样,两个交换机可以使用MLAG连接到其他两个交换机,并转发所有链接。大多数MLAG应用都是完全专有的,这意味着您无法在不同厂家之间创建MLAG。
堆叠通常是你需求可能在网络的边缘而不是网络的核心。它使您可以将多个交换机作为一个实体进行管理,这可以通过链接交换机底板或连接前端的上行链路端口来实现。同样,应该在厂家的同一产品线中的以太网交换机之间进行堆叠。
MCLAG解决的问题:
1、增加带宽
链路聚合接口的最大带宽可以达到各成员接口带宽之和。
2、提高可靠性
当某条活动链路出现故障时,流量可以切换到其他可用的成员链路上,从而提高链路聚合接口的可靠性。
3、负载分担
在一个链路聚合组内,可以实现在各成员活动链路上的负载分担。

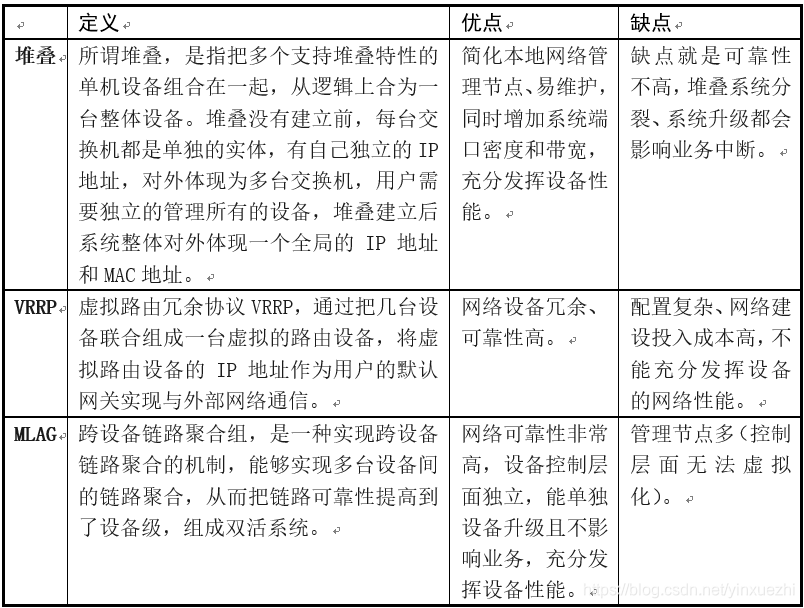

二、MLAG与堆叠、vrrp的优缺点
在这里插入图片描述

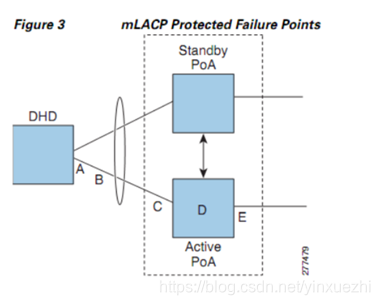

三、常见故障类型
在这里插入图片描述
1) A和C是端口故障;
2) 故障点 B 是以太网链路故障;
3) 故障点 D 是节点故障;
4) 当PoA连接到一个MPLS网络时,故障点E可以划分为以下:
a) 伪线故障——

华三(H3C)MLAG(多链路聚合组)技术是一种能够将两台交换机之间的多个物理端口捆绑成一个逻辑通道的技术,并能实现跨设备的冗余备份和负载均衡,极大地提高了网络的可靠性和带宽利用率。 ### MLAG配置步骤 #### 1. 配置基本环境 首先需要保证参与MLAG的两台交换机已经正确连接并且可以互相通信。一般建议通过直连网线互联peer-link接口,用于同步状态信息等用途。 #### 2. 启用MLAG功能 进入系统视图后启用该特性: ```shell [Sysname] mlag enable ``` #### 3. 创建MLAG域并指定对等体IP地址及源接口 这里需要注意的是,两个节点之间需要有一个稳定的、唯一的通信路径。 ```shell [Sysname] mlag domain-name your-domain-name [Sysname-mclag-domain] peer-address X.X.X.X source-interface Vlanif Y ``` 其中`X.X.X.X`是对端设备上可达此设备的一个IP;而VlanifY则应该是一个实际存在的三层虚接口或者是loopback之类的稳定回环地址作为source interface。 #### 4. 定义MLAG成员端口 选择想要加入到这个MLAG group里的端口号范围。 ```shell [Sysname]interface Bridge-Aggregation Z mode static // 或者 lacp 根据需求设定 [Sysname-Bridge-Aggregation-Z] port link-type trunk ... 然后依次把各个要加入mlag pair 的member添加进来即可. ``` 完成上述操作之后就可以形成一对成功的MLAG了。 为了进一步优化性能以及保障安全性,在具体实施过程中还需要考虑更多细节比如心跳检测机制设置等等。
