1 目的
2 型号和版本
3 MC-LAG介绍
4 MC-LAG基础配置说明
4.1 配置MC-LAG
4.2 配置peer-link
4.3 配置心跳检测链路
4.4 配置MC-LAG成员接口
4.5 配置Monitor Link组
5 MC-LAG典型配置案例
5.1 要求
5.2 拓扑图
5.3 测试环境
5.4 测试前的准备工作
5.5 配置步骤
6 结论
1 目的

本文主要讲解企业级SONiC交换机的 MC-LAG解决方案和配置。

2 型号和版本

以下产品可以实现本方案：
CX-N系列交换机
AsterNOS系统软件版本：
AsterNOSv3.1

3 MC-LAG介绍

MC-LAG（Multi Chassis Link Aggregation Group，跨设备链路聚合组）是一种实现跨设备链路聚合的机制，通过将一台设备与另外两台设备进行跨设备链路聚合，保留了普通链路聚合的优点，同时提供了设备级别的冗余。

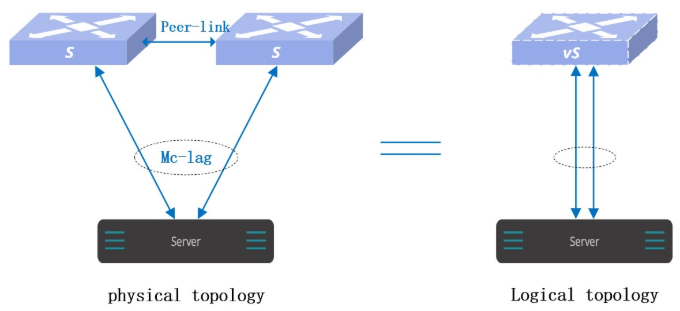

MC-LAG提供了一种横向虚拟化技术，将两台物理设备虚拟成单台逻辑设备，这台虚拟出来的“单个设备”与其相连的上行或下行设备实现“一对一”链路聚合。如下图所示：
本文所介绍的设备MC-LAG工作模式为：控制面主备模式、数据面双活模式，即：

在控制面需要区分主设备和备设备，主链路和备用链路；

在数据面采用双活方式，两台设备各自决定转发数据流。

4 MC-LAG基础配置说明

Asterfusion交换机运行企业级SONiC（AsterNOS）系统，能够灵活支持MC-LAG组网。

4.1 配置MC-LAG

mclag domain domain-id #创建MC-LAG域并进入视图，当前只支持创建一个域，范围1-4095。

session-timeout timeout #超时时间，单位秒，取值范围为3~3600，默认值为15秒；心跳检测报文的时间间隔应小于MC-LAG会话超时时间的1/3；会话超时时间应为心跳检测报文时间间隔的倍数。
```
Example:
sonic(config)# mclag domain 10
sonic(mclag-domain)# session-timeout 15
```
4.2 配置peer-link

vlan vlan-id #在全局视图下配置专用vlan，1-4095。

interface link-aggregation lag-id #创建聚合组，1-9999。

mode static #配置聚合模式为静态

commit #提交配置

switchport trunk vlan vlan-id #指定专用vlan并加入业务vlan

interface ethernet interface-name #进入接口视图

link-aggregation-group lag-id [port-priority port-priority] #加入相应lag，并可指定优先级0-65535，默认255。

startup-delay delay #配置接口延迟，默认为150秒，建议peer-link所在的物理接口上配置延迟值为145秒。

mclag domain domain-id #进入mclag域，id为之前配置的值。

peer-link link-aggregation name #指定peer-link。

commit #提交配置
```
Example:
sonic(config)# vlan 10
sonic(config-vlan-10)# exit
sonic(config)# interface link-aggregation 10
sonic(config-lagif-10)# mode static
sonic(config-lagif-10)# commit
sonic(config-lagif-10)# switchport trunk vlan 10
sonic(config-lagif-10)# exit
sonic(config)# interface ethernet 0/10
sonic(config-if-0/10)# link-aggregation-group 10
sonic(config-if-0/10)# startup-delay 100
sonic(config-if-0/10)# exit
sonic(config)# mclag domain 10
sonic(mclag-domain)# peer-link link-aggregation 10
sonic(mclag-domain)# commit
```
4.3 配置心跳检测链路

说明：心跳检测链路用来转发MC-LAG的控制报文，可以与peer-link共用，也可以使用单独的物理链路；

当开启双主检测功能时，要求心跳检测链路与peer-link共用，否则将导致功能失效。

使用单独的物理链路配置心跳检测

interface ethernet interface-name #进入接口视图

ip address A.B.C.D/M #配置接口ip地址

mclag domain domain-id #进入mclag域视图

peer-address A.B.C.D #配置心跳检测链路对端ip地址

local-address A.B.C.D #配置线条检测链路本端ip地址

vrf vrf-name #指定心跳检测链路VRF，默认default

heartbeat-interval interval #配置MC-LAG 心跳检测报文发送间隔时间，单位为秒，取值1~60，默认为1秒；

commit #提交配置
```
Example:
sonic(config)# interface ethernet 0/11
sonic(config-if-0/11)# ip address 10.0.0.11/24
sonic(config-if-0/11)# exit
sonic(config)# mclag domain 10
sonic(mclag-domain)# peer-address 10.0.0.12
sonic(mclag-domain)# local-address 10.0.0.11
sonic(mclag-domain)# heartbeat-interval 1
sonic(mclag-domain)# commit
```
使用peer-link配置心跳检测链路

interface vlan vlan-id #进入peer-link专用vlanif配置视图

ip address A.B.C.D/M #配置vlanif的ip地址

mclag domain domain-id #进入mclag域视图

peer-address A.B.C.D #配置心跳检测链路对端ip地址

local-address A.B.C.D #配置线条检测链路本端ip地址

vrf vrf-name #指定心跳检测链路VRF，默认default

commit #提交配置
```
Example:
sonic(config)# vlan 10
sonic(config-vlan-10)# ip address 10.0.0.11/24
sonic(config- vlan-10)# exit
sonic(config)# mclag domain 10
sonic(mclag-domain)# peer-address 10.0.0.12
sonic(mclag-domain)# local-address 10.0.0.11
sonic(mclag-domain)# commit
```
4.4 配置MC-LAG成员接口

说明：建议使用低速接口作为MC-LAG成员接口，为提高系统可靠性，建议跨设备聚合组使用动态聚合，并开启LACP短超时。要求部署MC-LAG的两台设备成员物理接口的port ID相同，否则无法正常聚合。

vlan vlan-id #创建业务VLAN，1-4094。

interface link-aggregation lag-id #进入LAG接口配置视图并创建下行聚合组，1-9999。

lacp fast-rate#开启lacp短超时

commit #提交配置

switchport trunk vlan vlan-id #加入业务vlan

mclag domain domain-id #进入mclag域视图

member lag lag-id #添加mclag成员接口
```
Example:
sonic(config)# vlan 10
sonic(config-vlan-10)# exit
sonic(config)# interface link-aggregation 10
sonic(config-lagif-10)# lacp fast-rate
sonic(config-lagif-10)# commit
sonic(config-lagif-10)# switchport trunk vlan 10
sonic(config-lagif-10)# exit
sonic(config)# mclag domain 10
sonic(mclag-domain)# member lag 10
```
4.5 配置Monitor Link组

说明：建议在部署MC-LAG的主备设备上配置Monitor Link组，上行口配置为uplink，下行口配置为downlink，开启该功能后，上行口状态down后，下行口会联动down，保证拓扑中出现故障时能够快速收敛。

monitor-link-group group-name [delay-time]#创建monitor-link组，delay-time为可选参数，表示上行口up后下行口up的延迟时间，单位秒，不配置时默认值为0。

interface ethernet interface-name #进入接口视图

monitor-link group-name uplink #配置上行口为uplink

interface link-aggregation lag-id #进入下行聚合组接口配置视图

monitor-link group-name downlink #配置MC-LAG成员接口为downlink
```
Example:
sonic(config)# monitor-link-group monitor1
sonic(config)# interface ethernet 0/48
sonic(config-if-0/48)# monitor-link monitor1 uplink
sonic(config-if-0/48)# exit
sonic(config)# interface ethernet 0/0
sonic(config-if-0/0)# monitor-link monitor1 downlink
```
