HFSS仿真实现微带天线

本文使用的版本是2023R1。

设计的天线是矩形微带天线，馈电方式采用同轴线馈电。

示范样例设计要求为工作频率1.15Ghz，基板厚度6mm,基板介电常数为6.0.

给定微带天线的工作频率，基板厚度，相对介电常数；可以通过以下Matlab代码计算器件尺寸信息

c = 3e8;
f0 = 1.15e9;%工作频率
e1 = 6.0; %介质介电常数
h = 3e-3;%基板厚度
w = (c/(2*f0))/power((e1+1)/2,0.5);%基板宽度
e2 = (e1+1)/2+(e1-1)/(2*power(1+12*h/w,0.5)); %有效介电常数
detL = 0.412*h*(e2+0.3)*(w/h+0.264)/(e2-0.258)/(w/h+0.8);
L = c/2/f0/power(e2,0.5)-2*detL;%基板长度的一半
x = (e1+1)/2+(e1-1)/(2*power(1+12*h/L,0.5));
L1 = L/2*(1-1/power(x,0.5));%馈电位置
len = c/f0/4;%四分之一波长

打开HFSS，依次点击左上角的“file”——“new”创建一个新的项目：

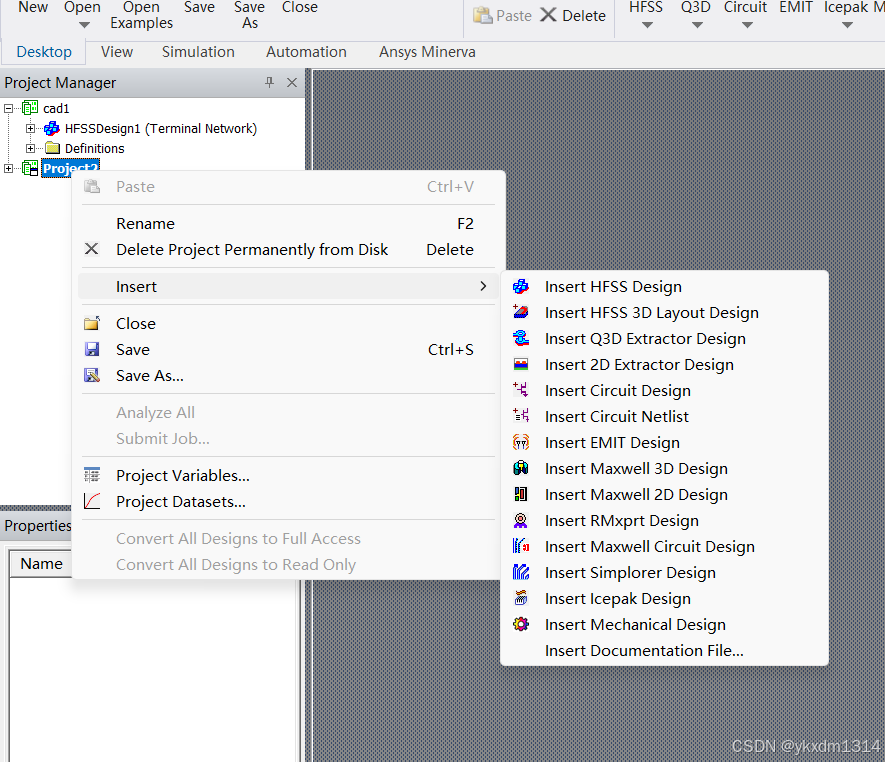

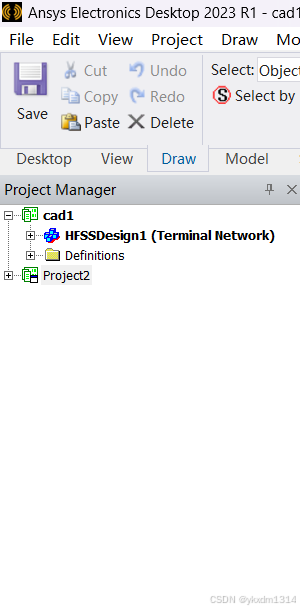

在屏幕左侧项目管理栏中会生成一个新的项目，右键新的项目，依次点击“Insert”——“Insert HFSS Design”

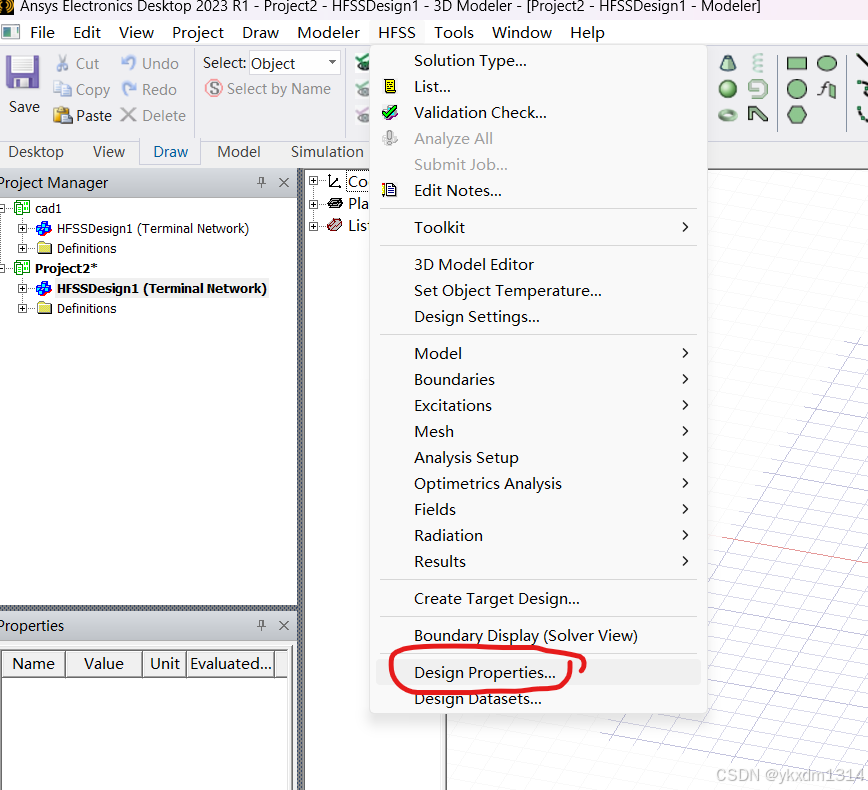

依次点击上方“HFSS”——“Design Properties”设置上述matlab计算得到的尺寸：

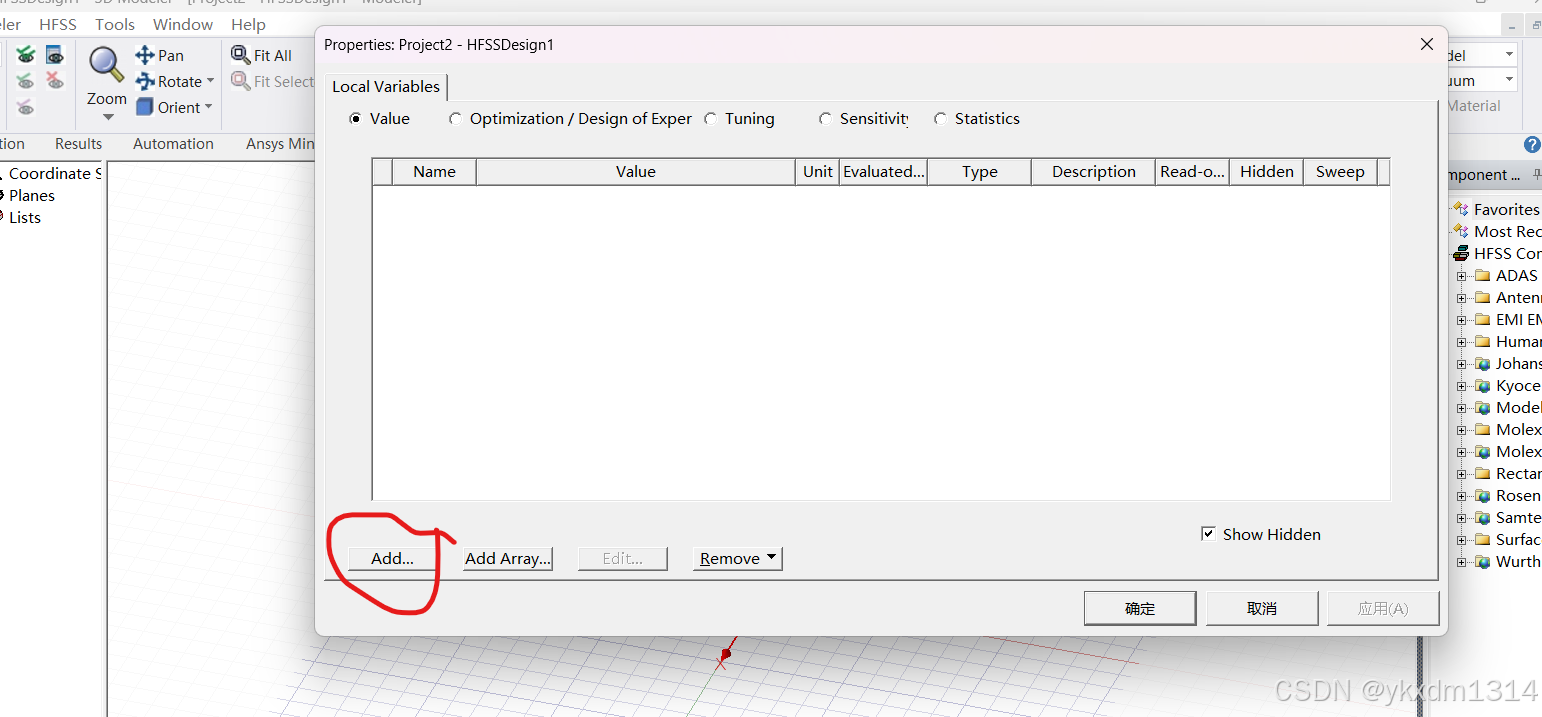

点击“add”添加变量：

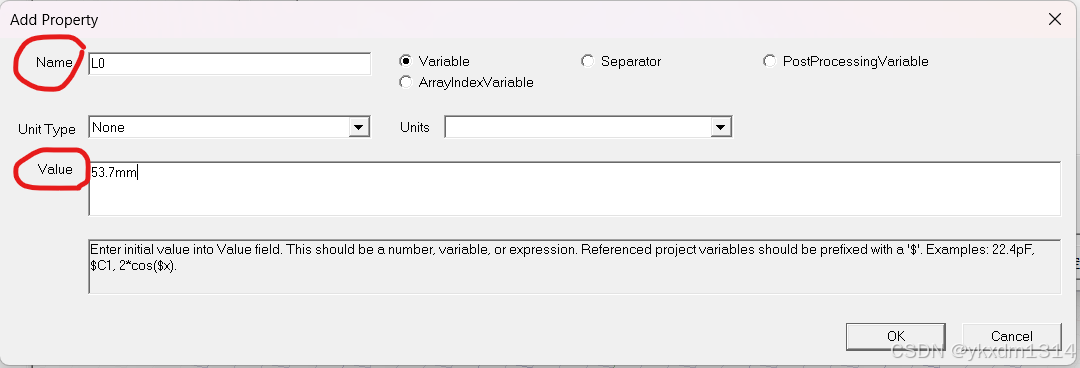

对变量命名并且赋值：

点击OK成功添加变量。

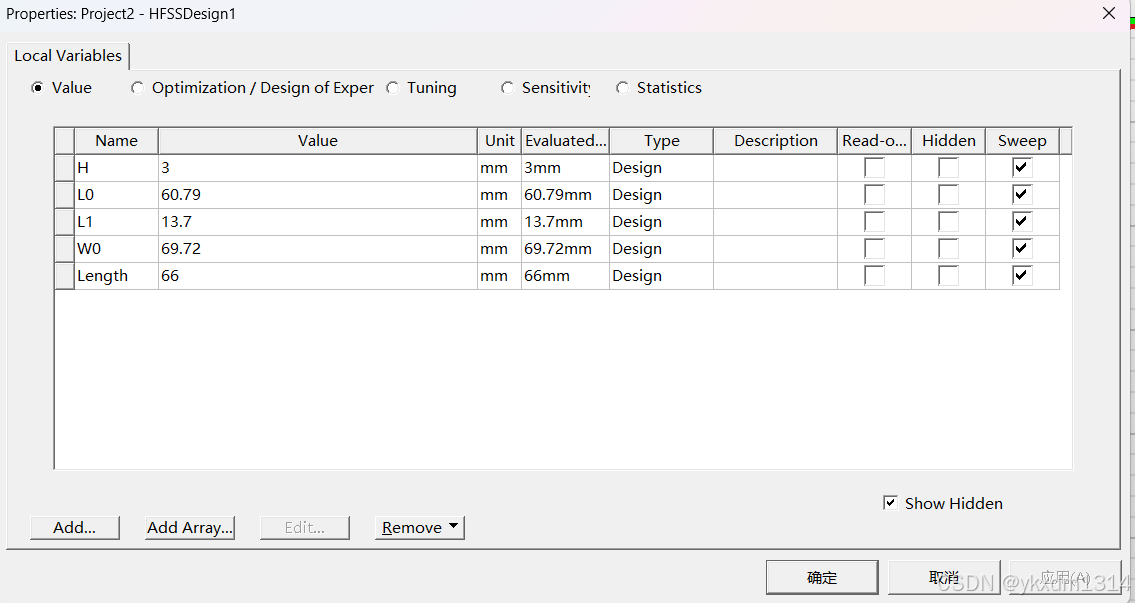

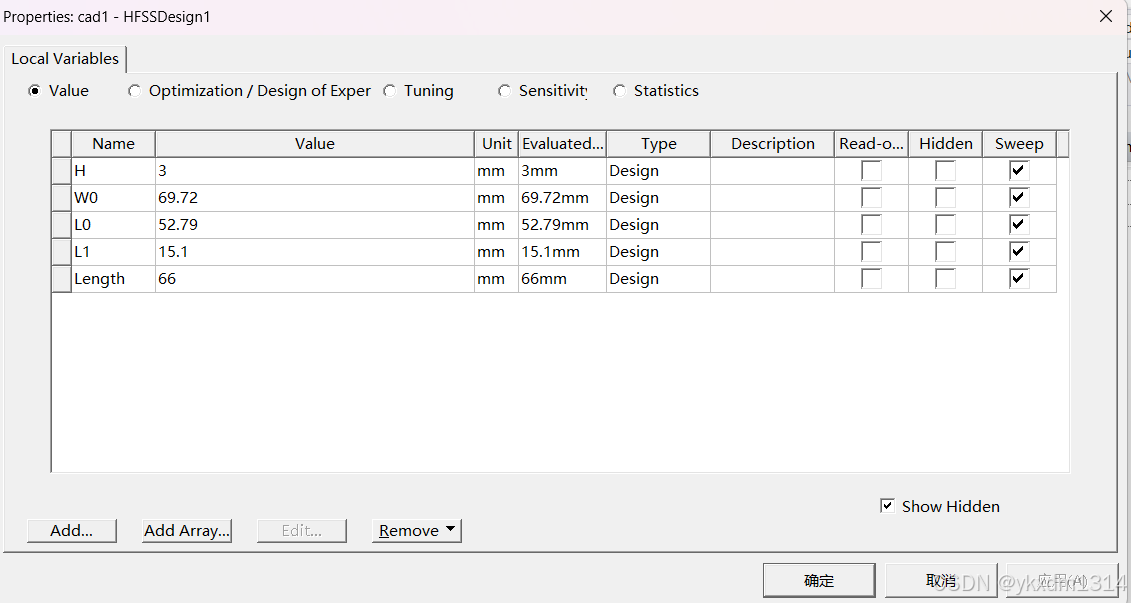

最终添加完全部变量如下图：

点击确定。

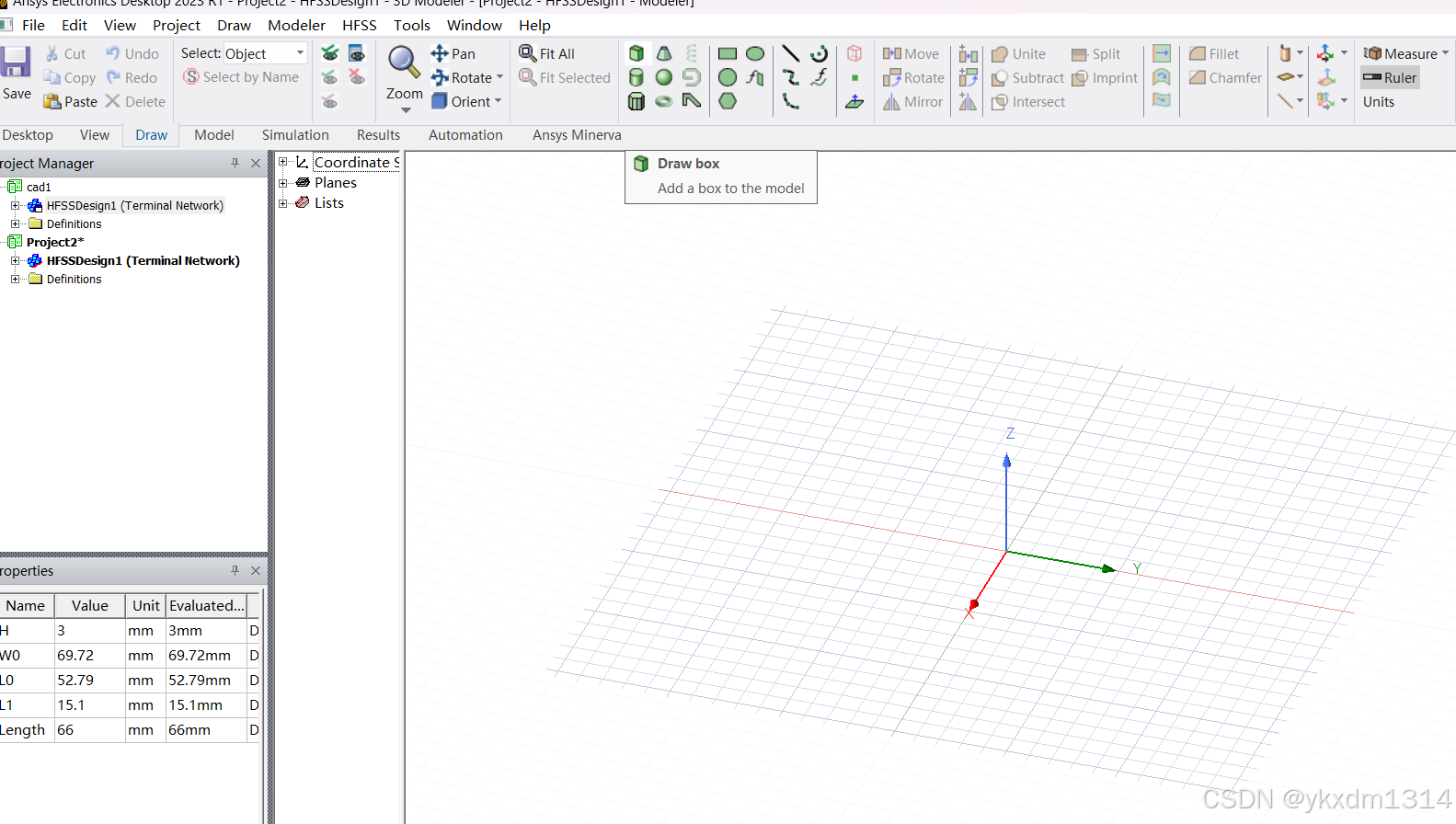

点击上方绿色小长方体（Draw Box）,绘制基板。

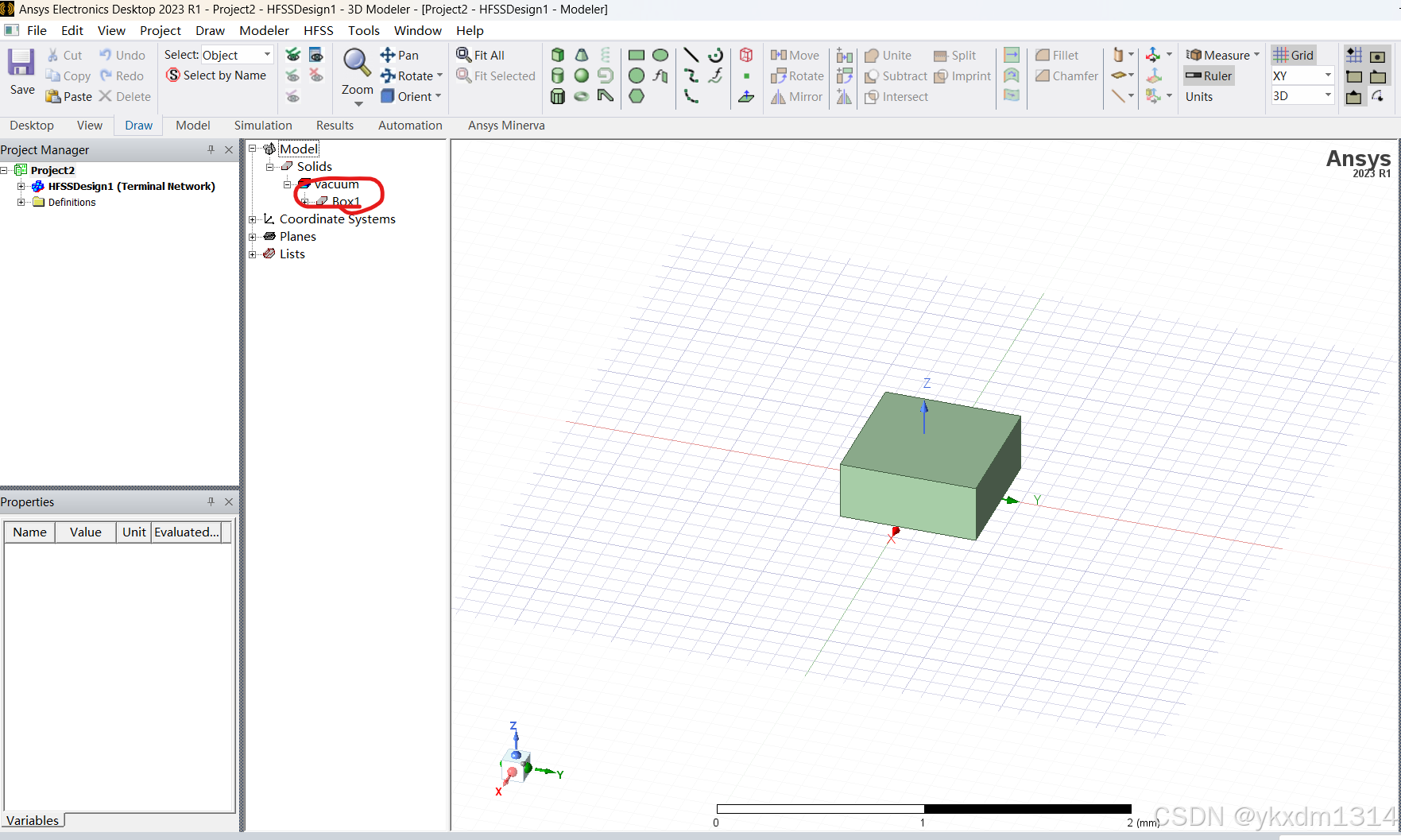

在绘图表格上点击三次初步绘制出一个立方体，此时左侧状态栏中会出现一个“Box1”：

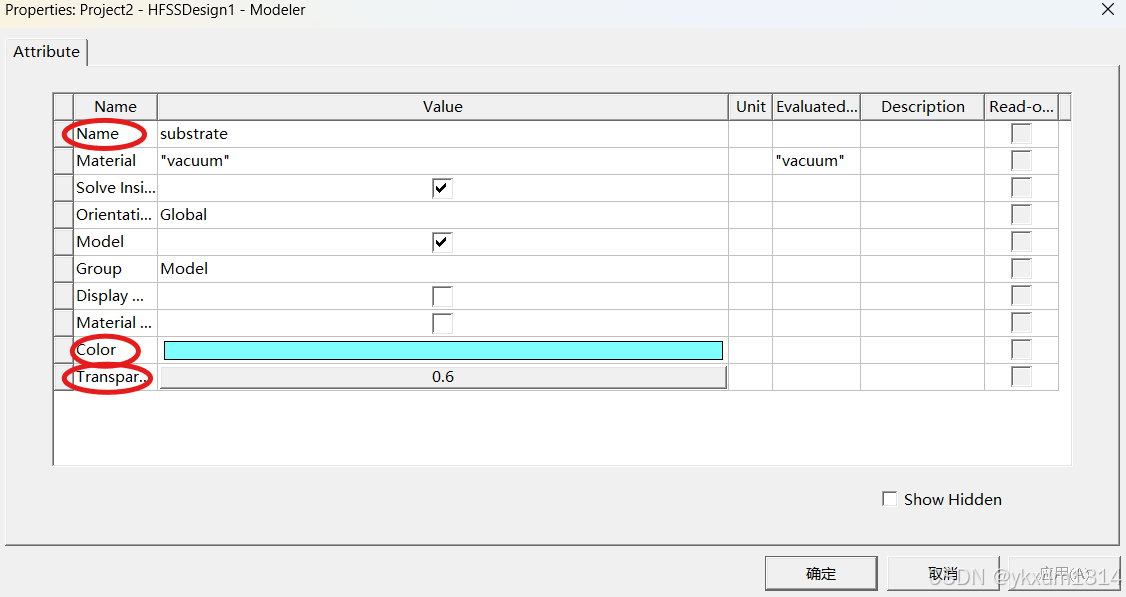

双击“Box1”修改其姓名为“substrate”，调整其颜色和透明度，点击确定。颜色随意调节，觉得合适即可，如下图所示：

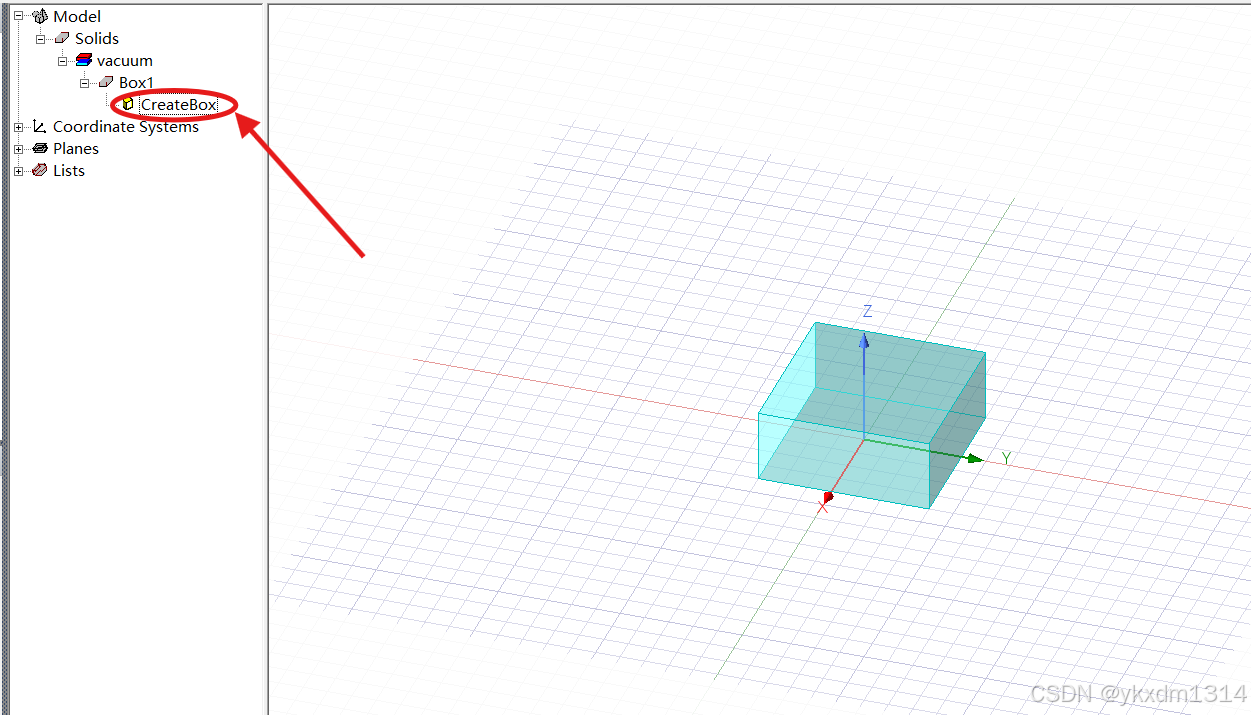

点击Box1左侧的小加号将其展开，点击“CreateBox”调整其尺寸和空间位置：

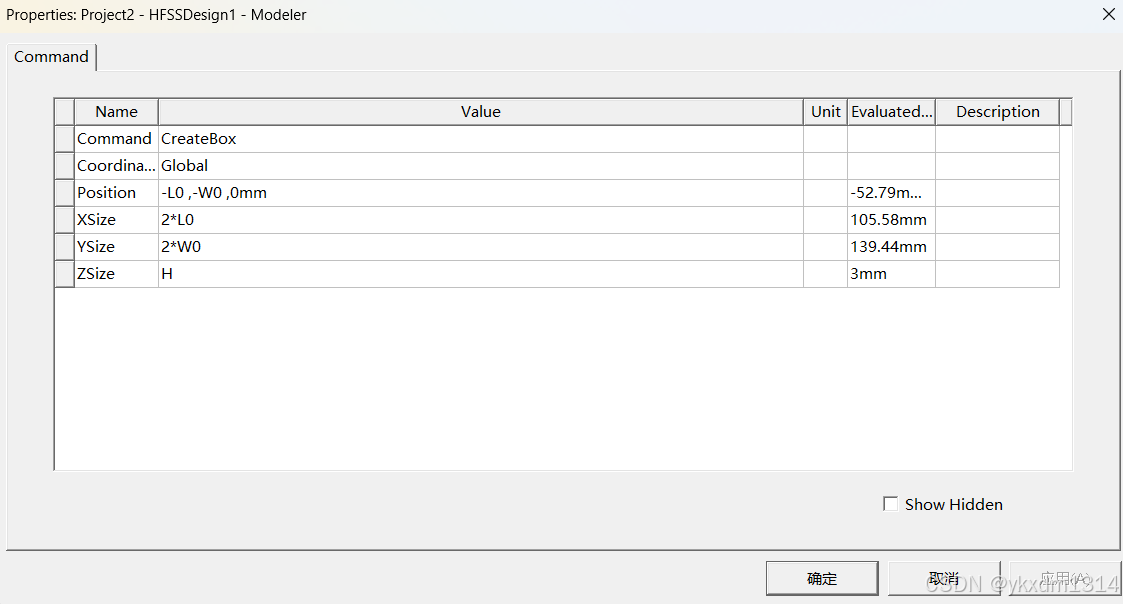

修改“position”，“Xsize”，“Ysize”，“Zsize”如下图所示：

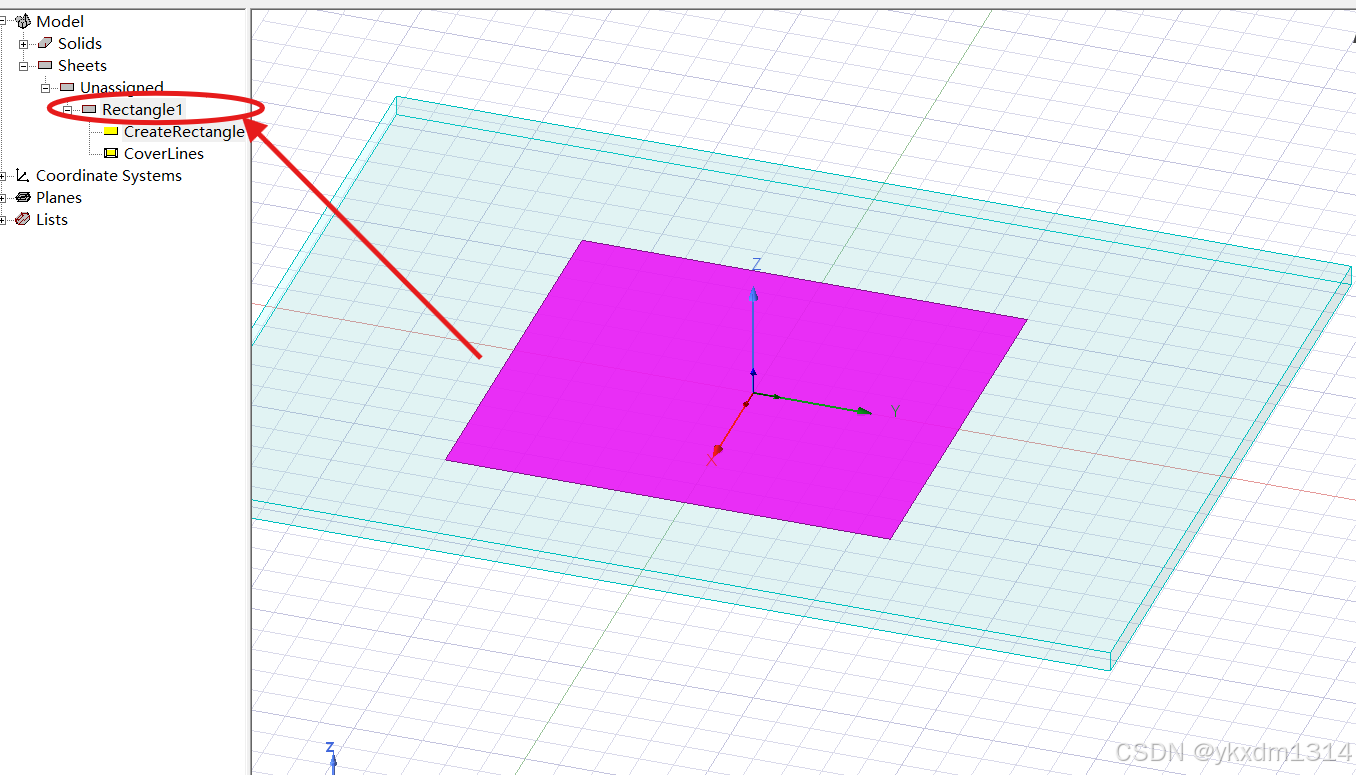

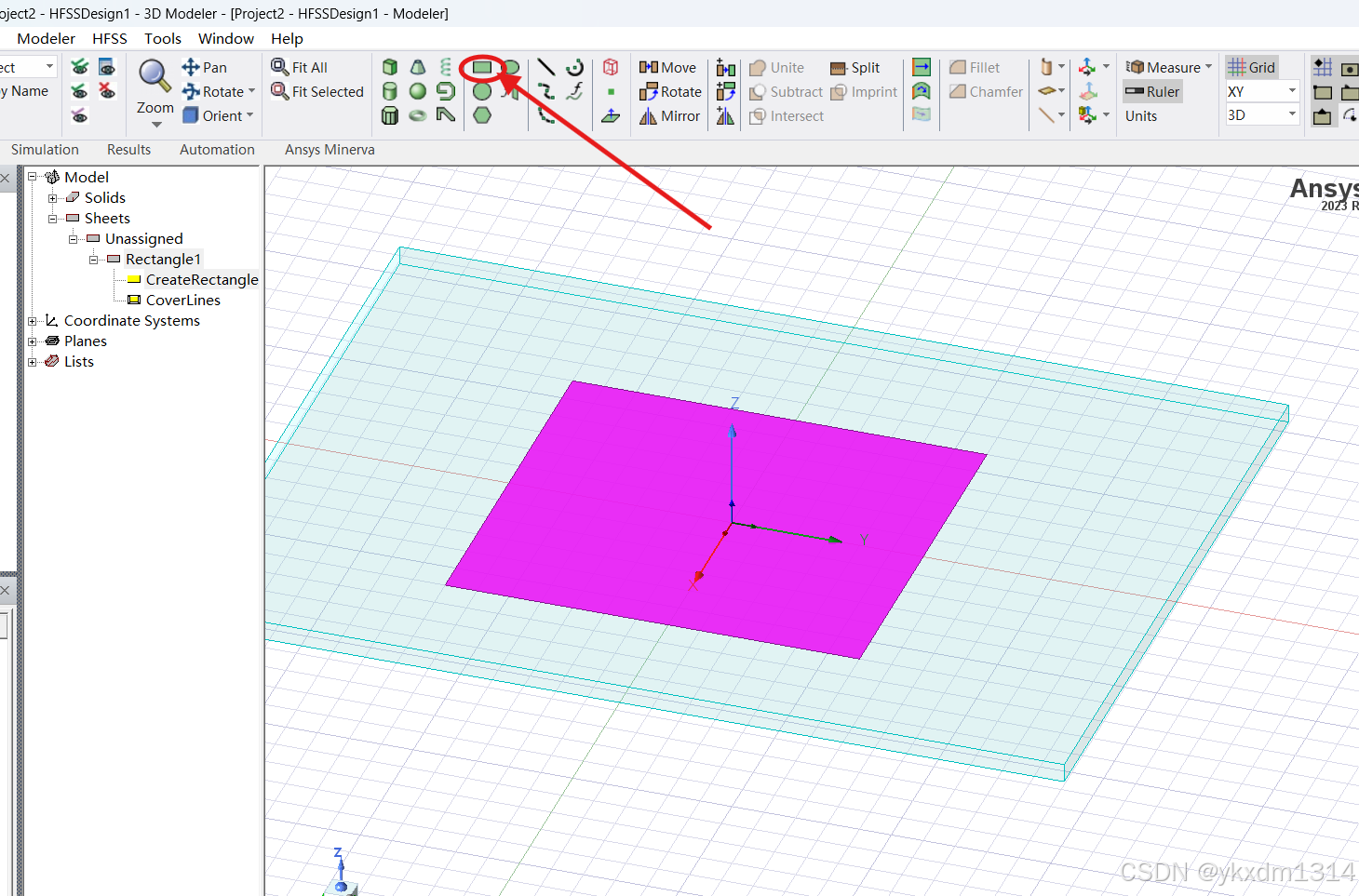

点击上方绿色小长方体（Draw rectangle），绘制辐射贴片：

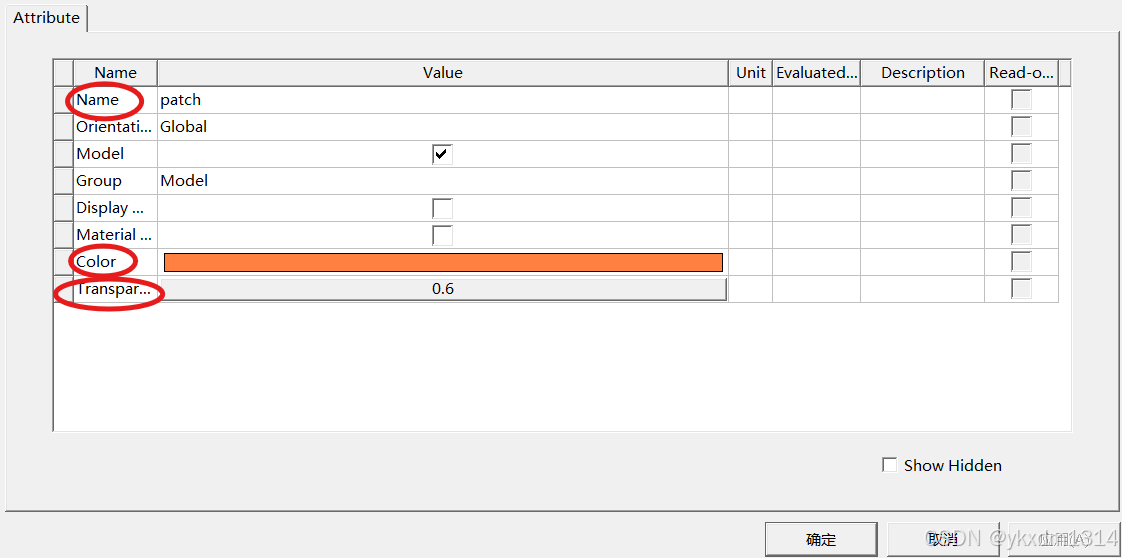

双击左侧Rectangle 1修改颜色，名称和透明度；

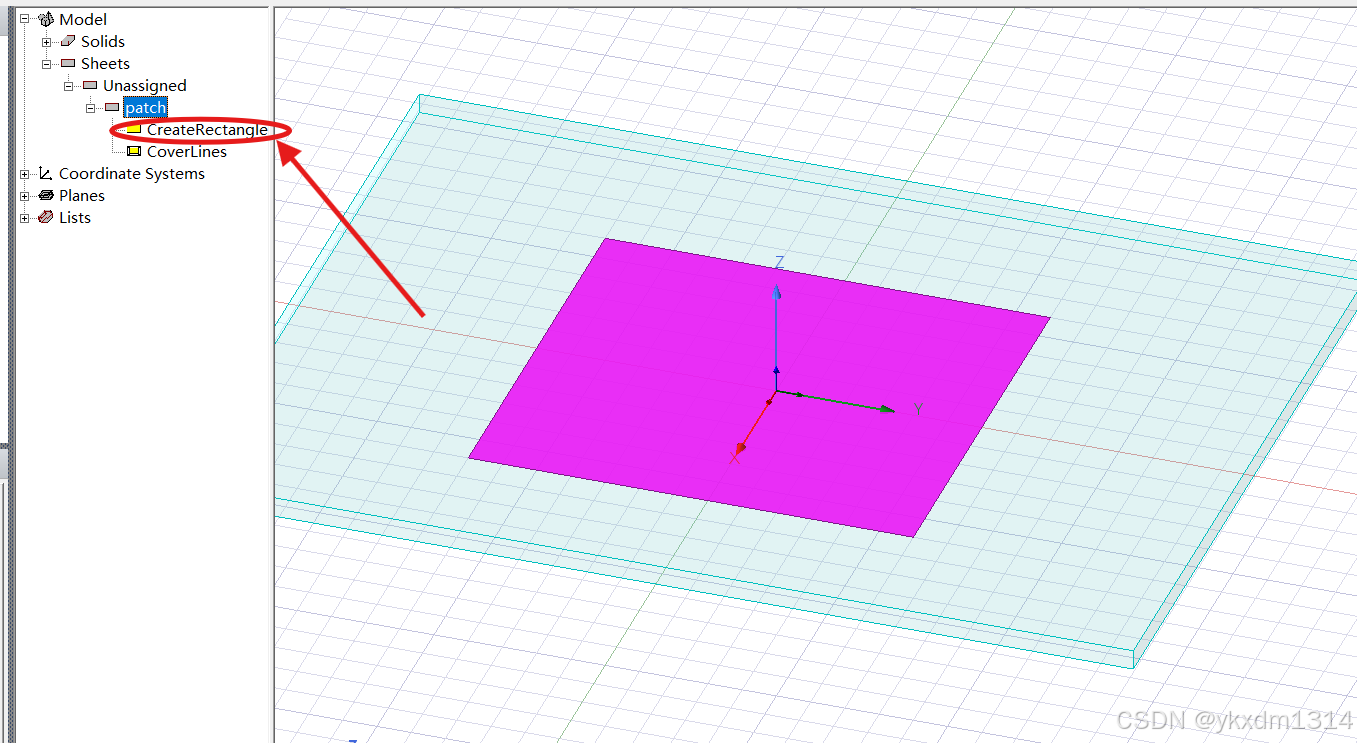

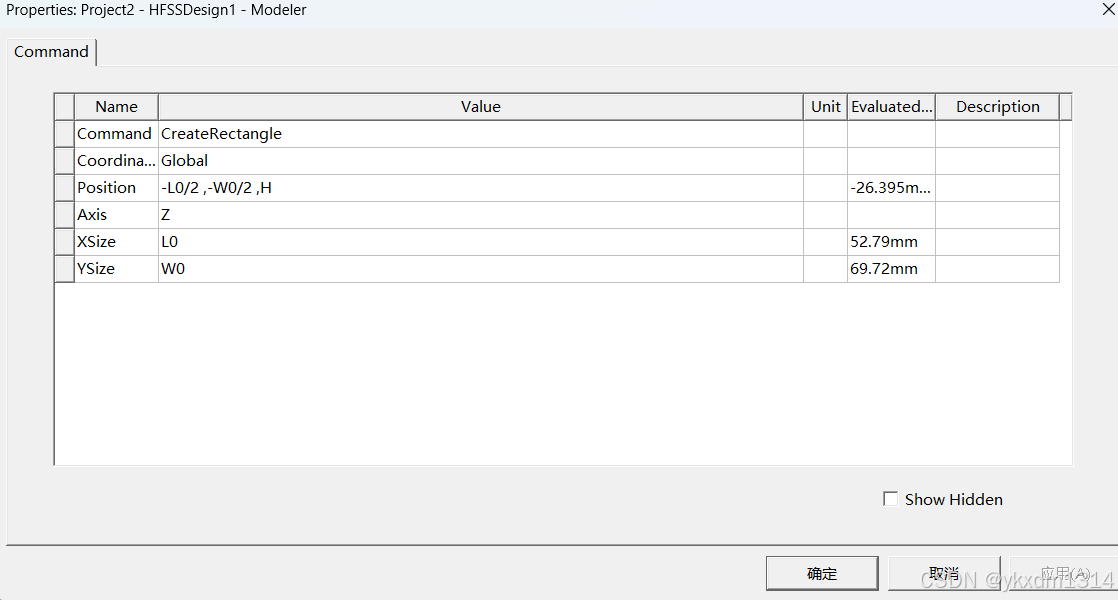

双击CreatRectangle编辑其尺寸位置：

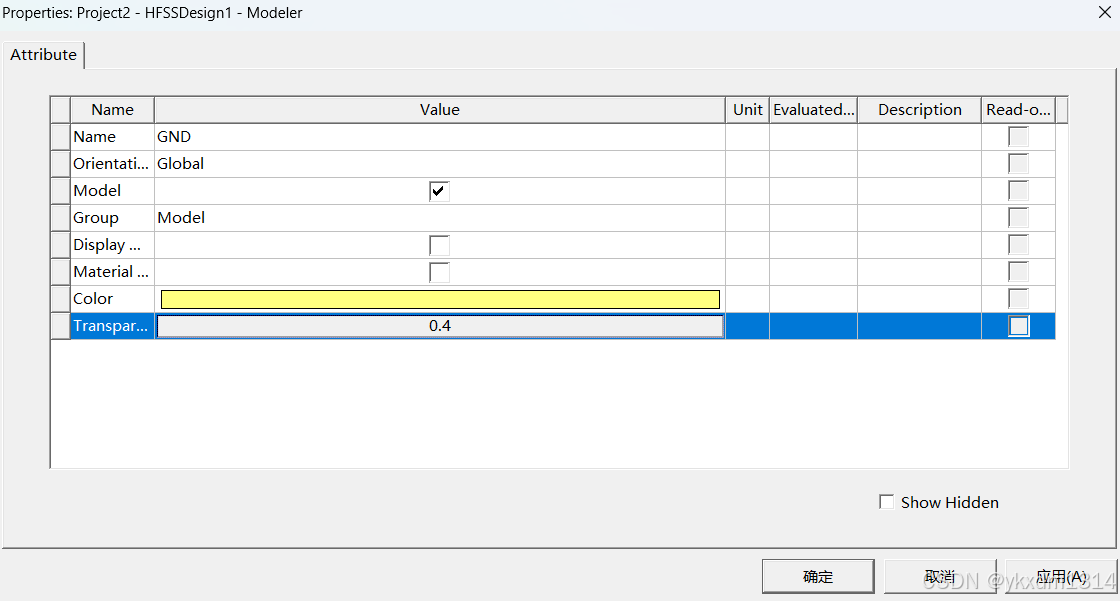

绘制GND，点击绿色小长方形（Draw Rectangle)，然后修改其名称，颜色和透明度如下：

双击GND下的CreateRectangle，编辑其尺寸位置：

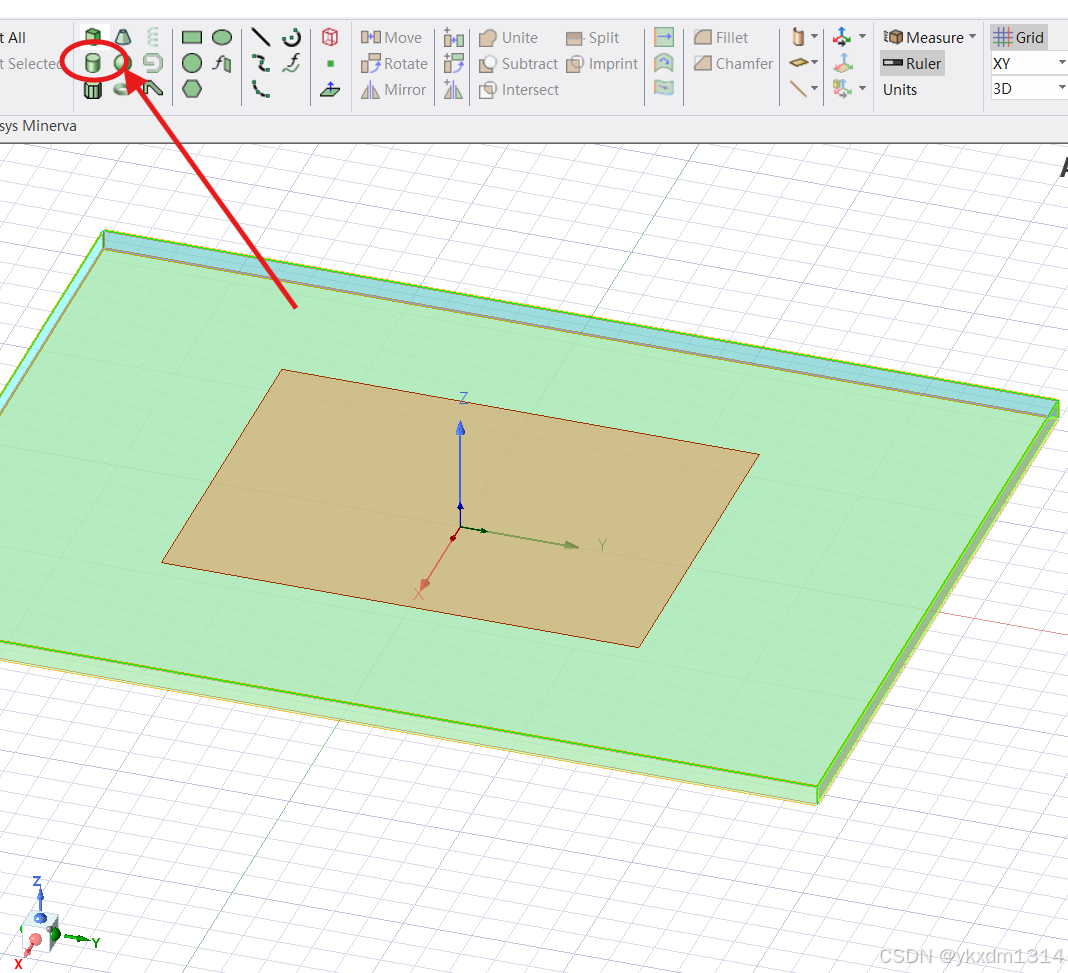

绘制同轴线，选择上方绿色圆柱体（Draw cylinder）：

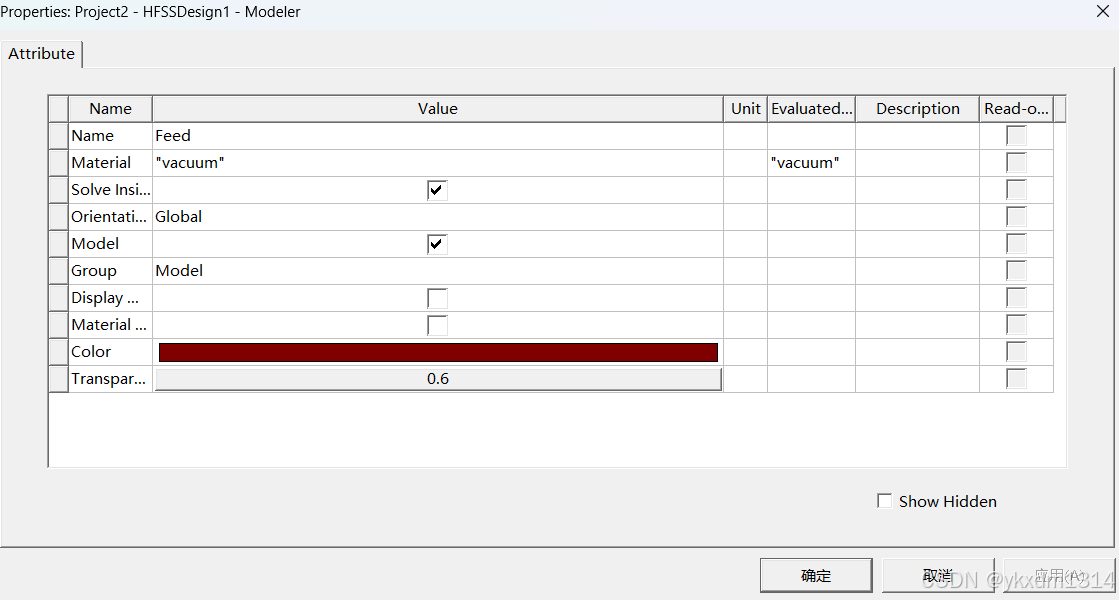

双击cylinder1修改如下：

双击CreateCylinder编辑尺寸位置如下：

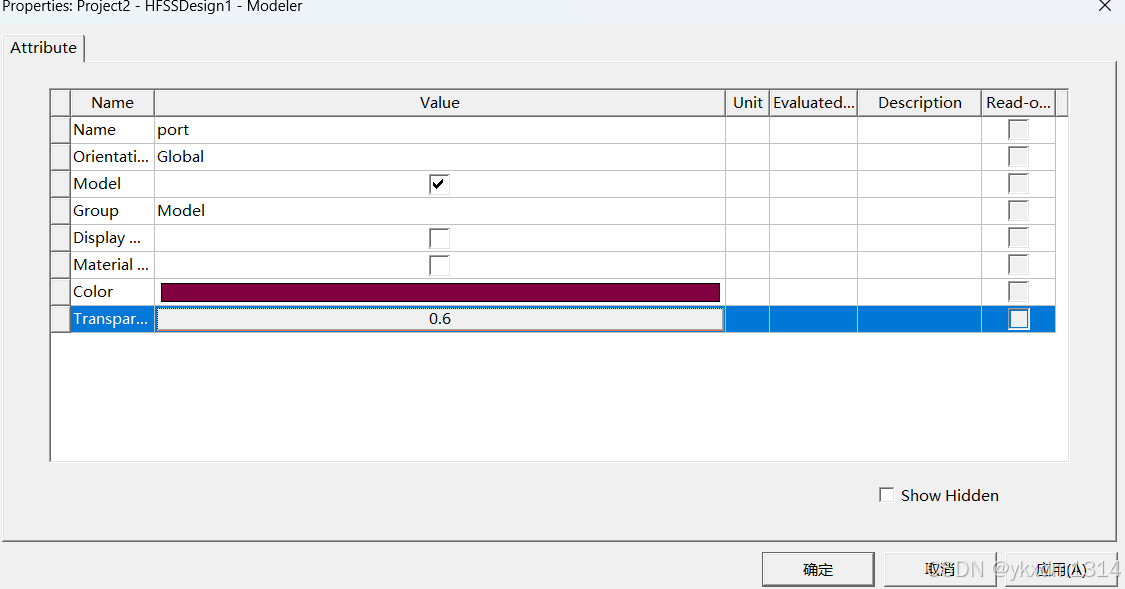

绘制馈电端口，点击上方绿色圆形（Draw circle），然后修改名称、颜色和透明度如下：

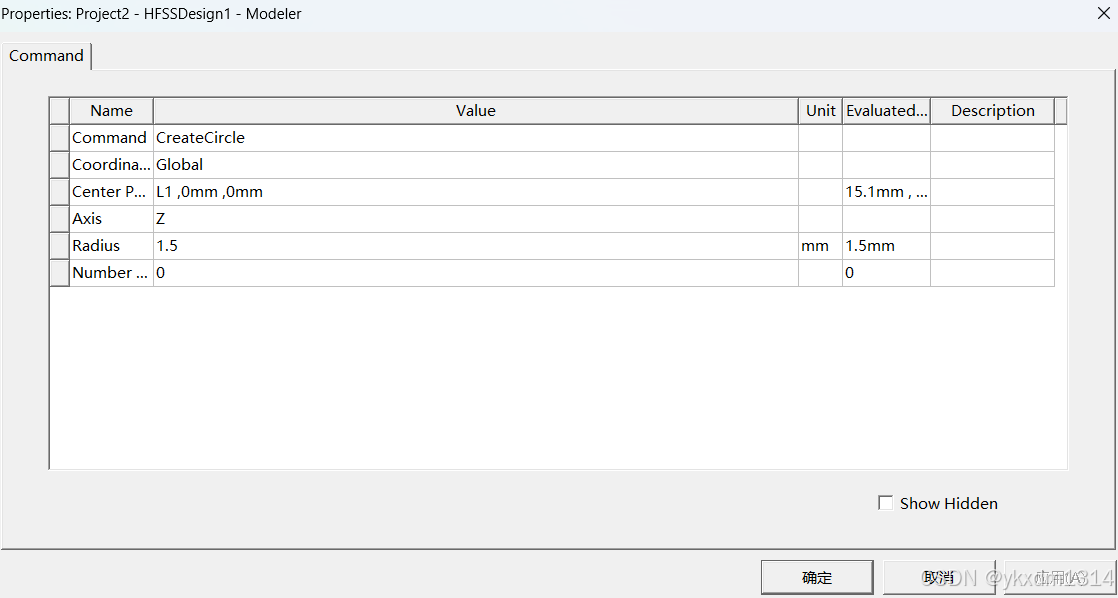

调整其尺寸位置如下：

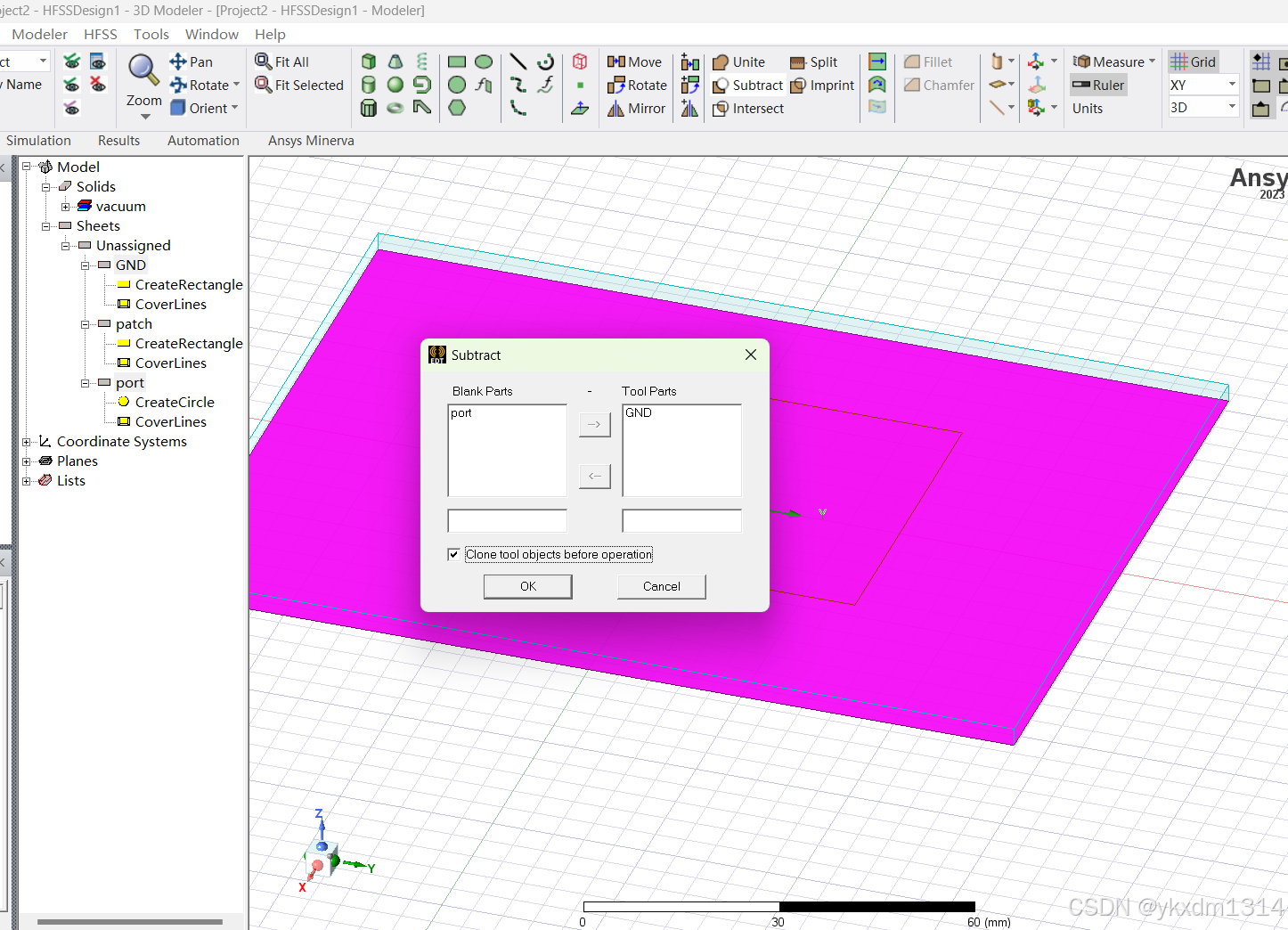

长按住ctrl键，鼠标左键选中“GND”和“port”，然后点击上方的“subtract”，选中“clone tool objects before operation”，点击“OK”；在地面上打开一个能量传输端口。

接下来设置边界条件和激励

单击选中“patch”，右键点击图形，依次点击“Assign Boundary”——“perfect E”，将其设置为理想导体边界。

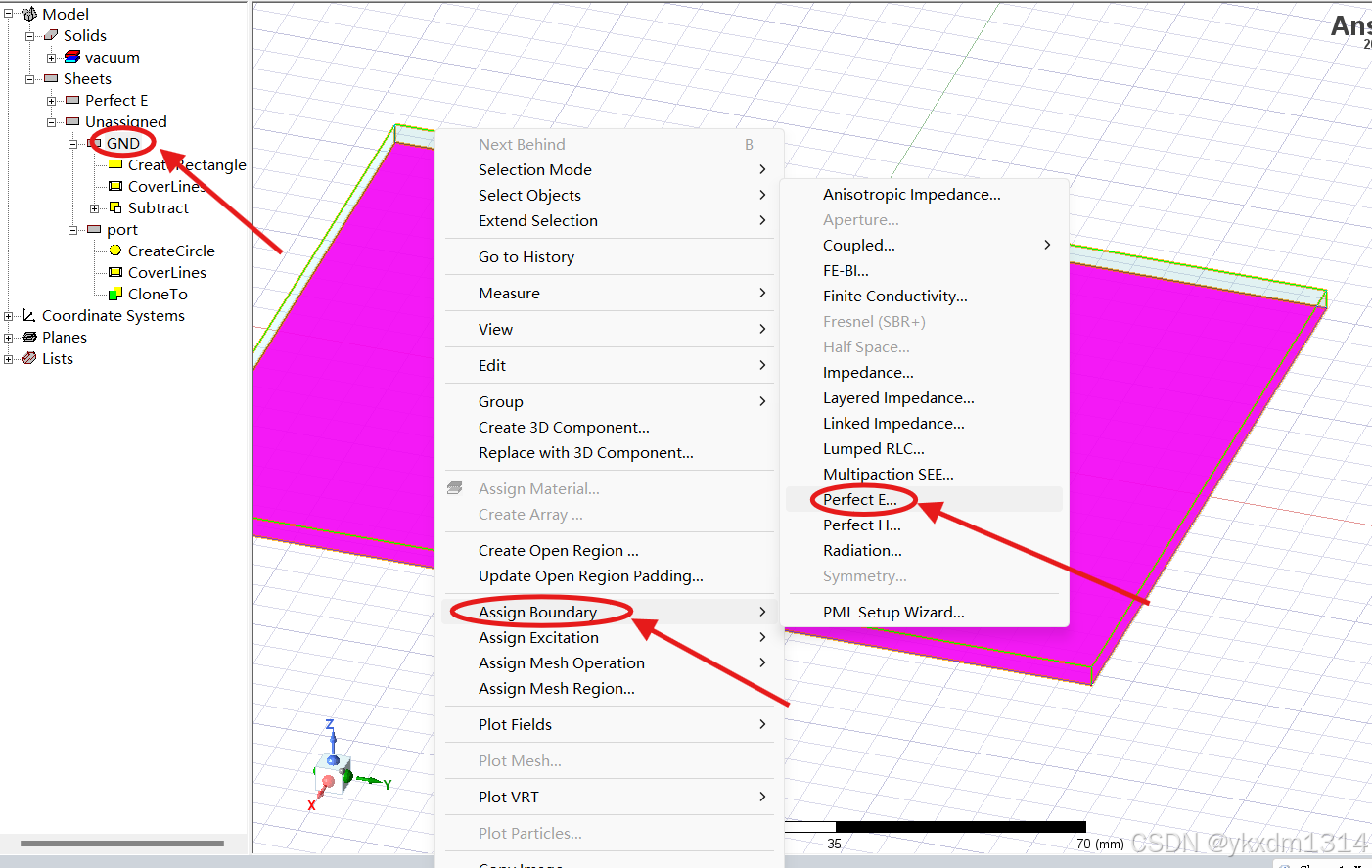

单机选中“GND”，和“patch”同样的操作。

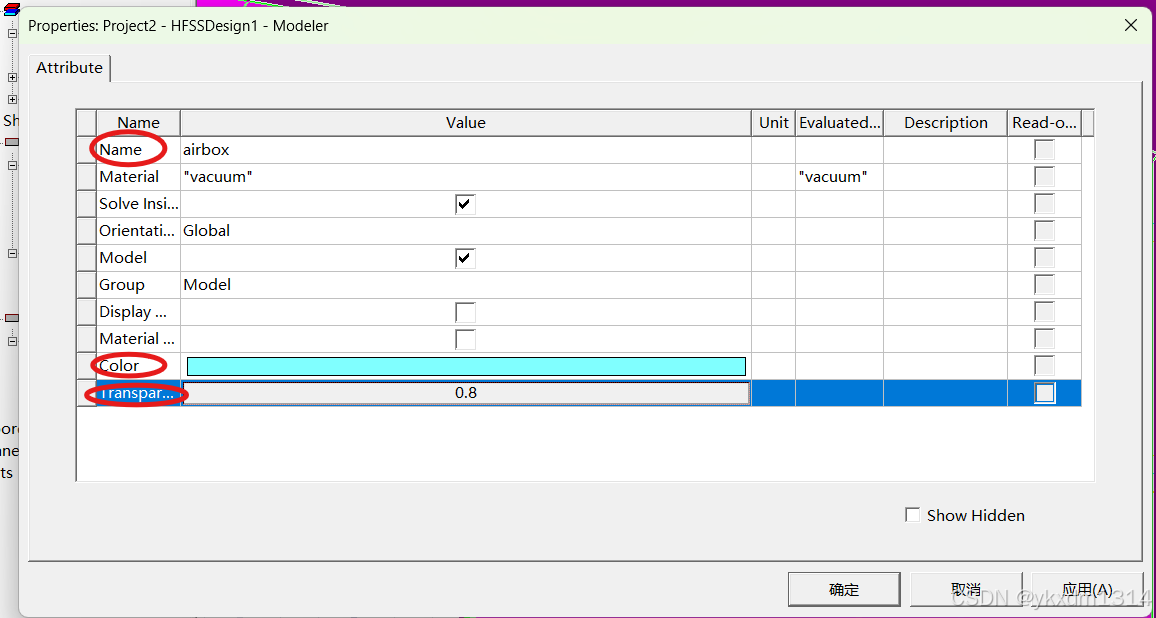

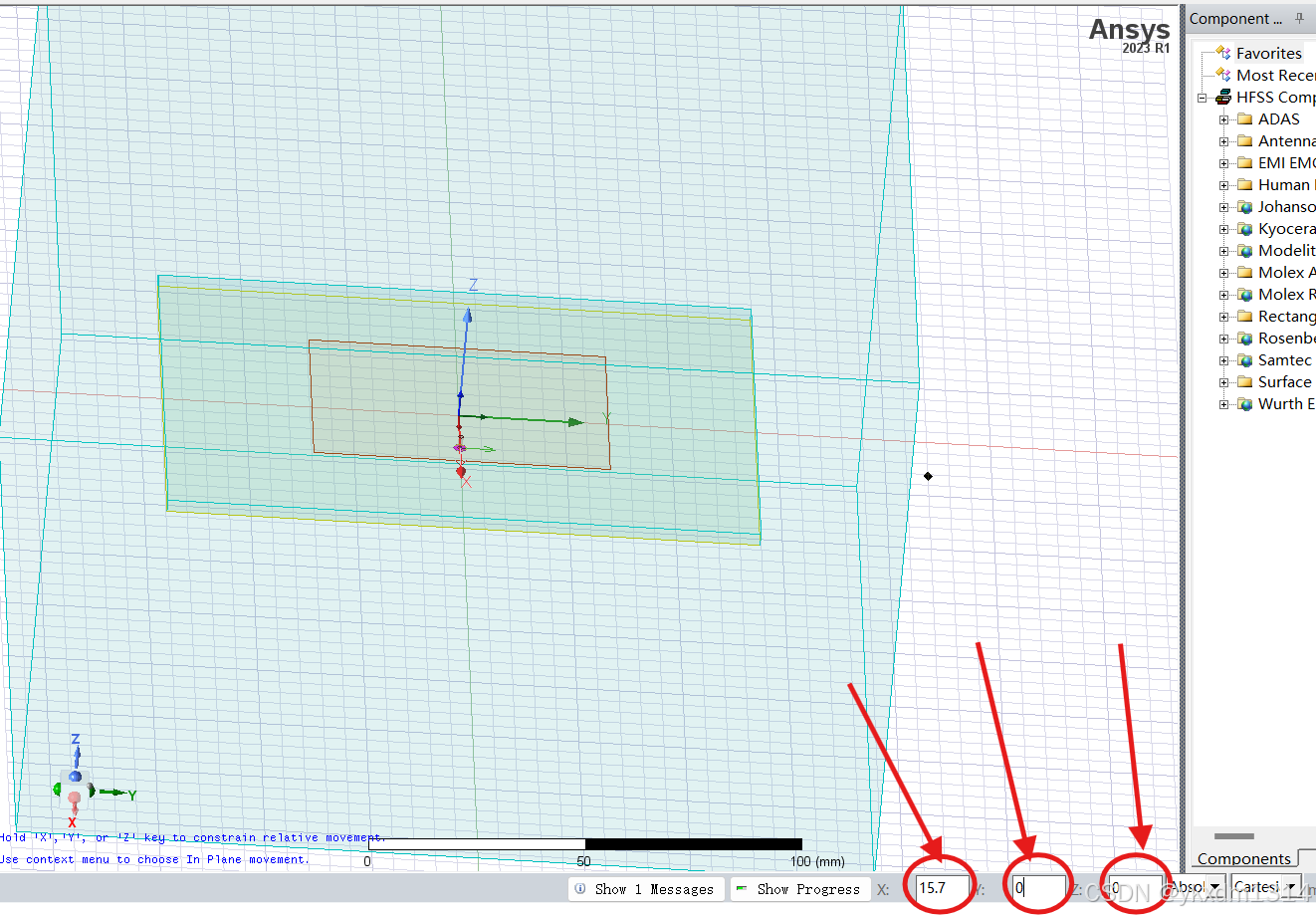

再创建一个长方体盒子，参数设置如下：

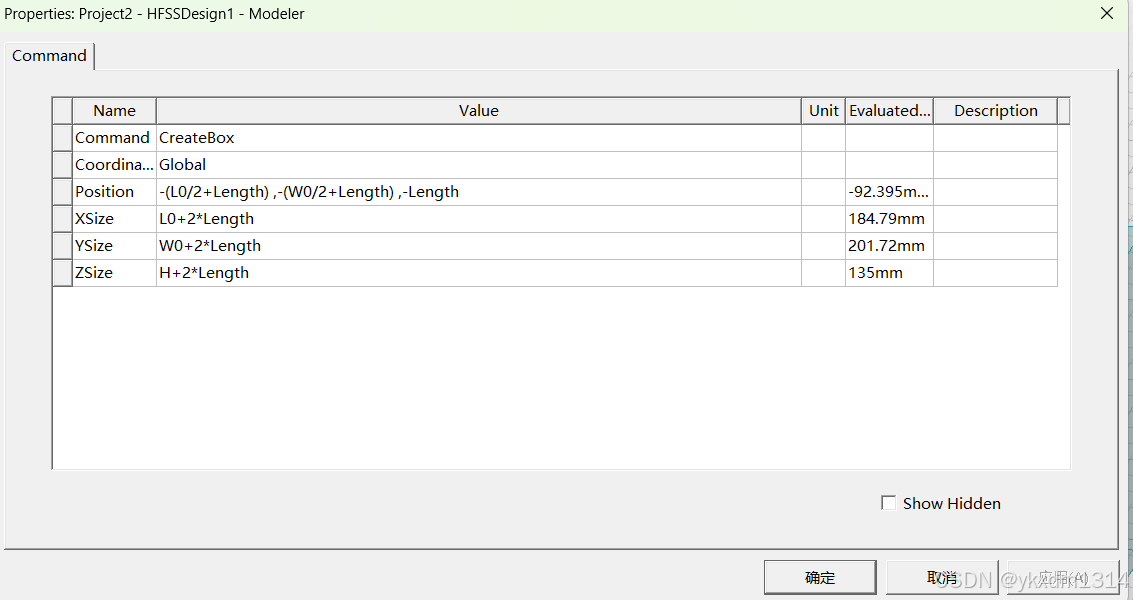

尺寸位置设置如下：

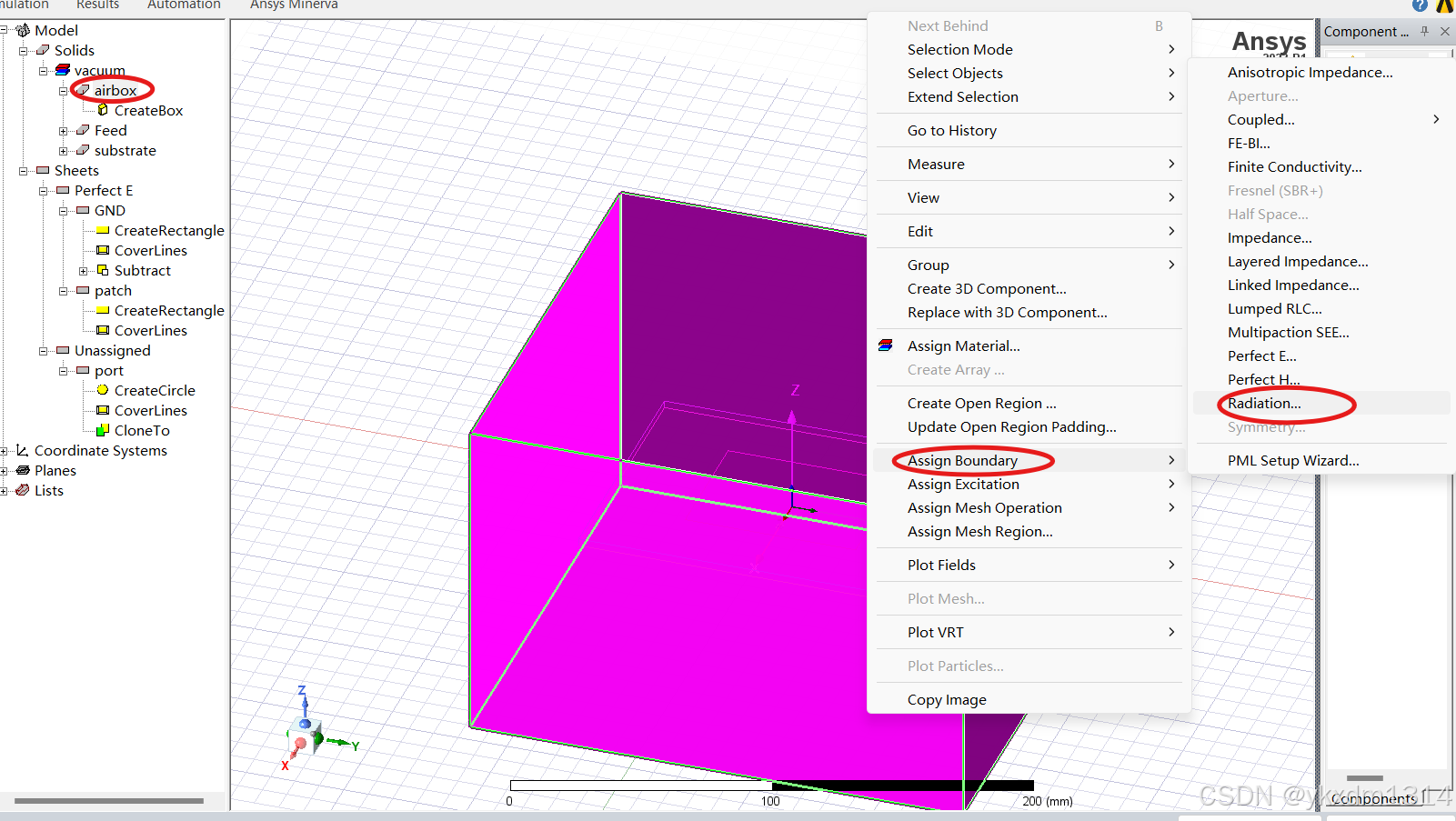

选中“airbox”，依次点击“Assign Boundary”——“Radiation”，完成辐射边界条件设置。如下：

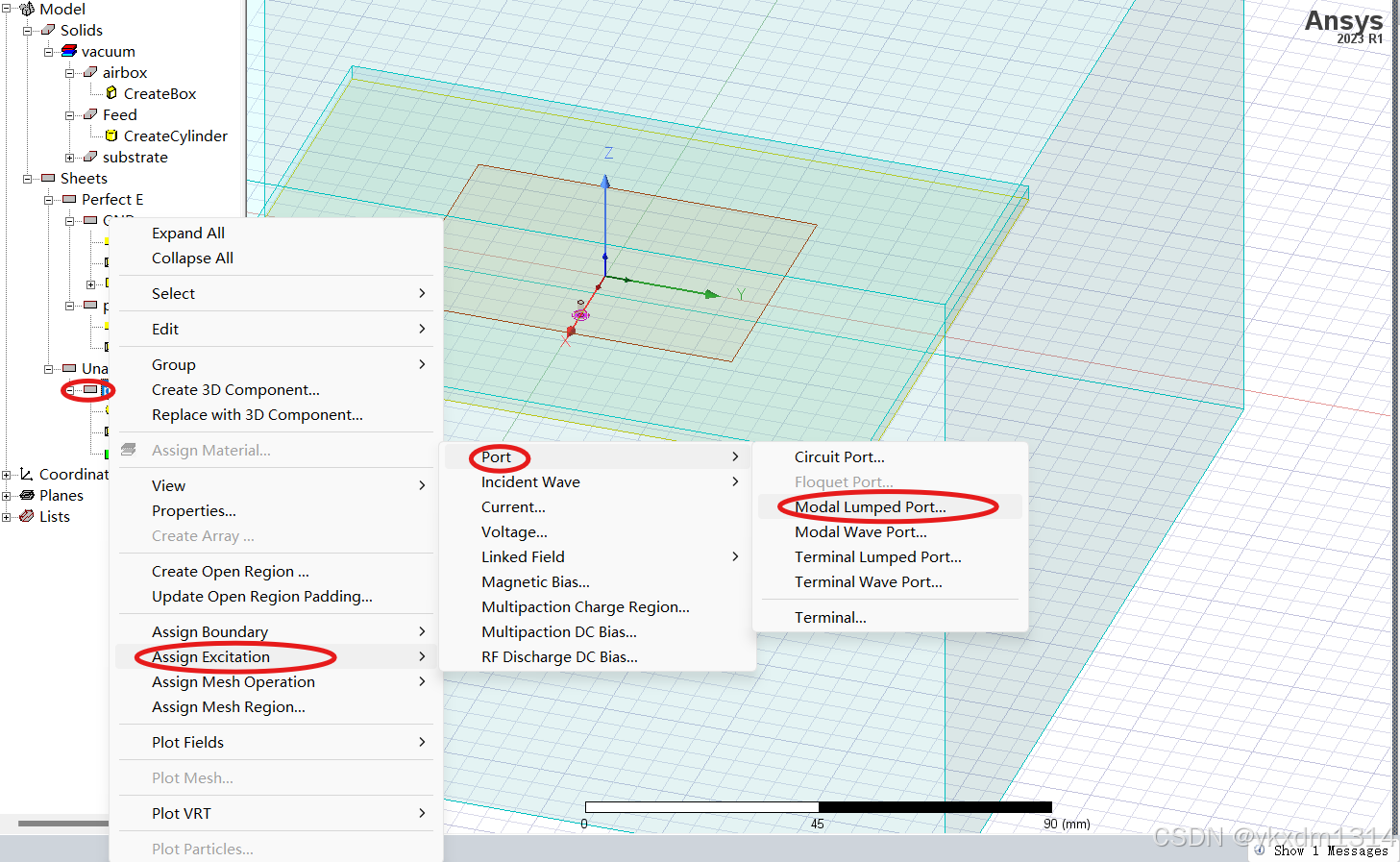

右键选中“port”，依次点击“Assign Excitation”——“port”——“Modal Lumped Port”：

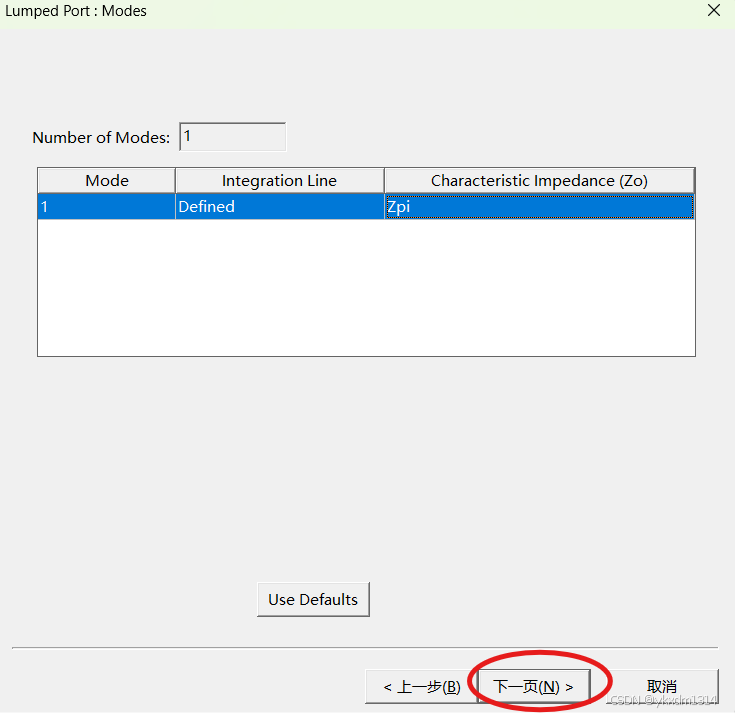

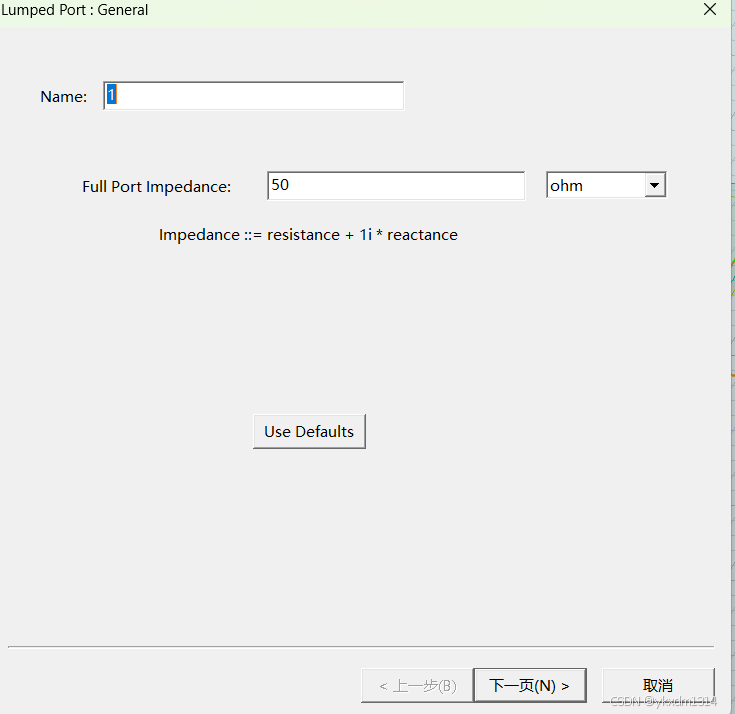

点击下一步：

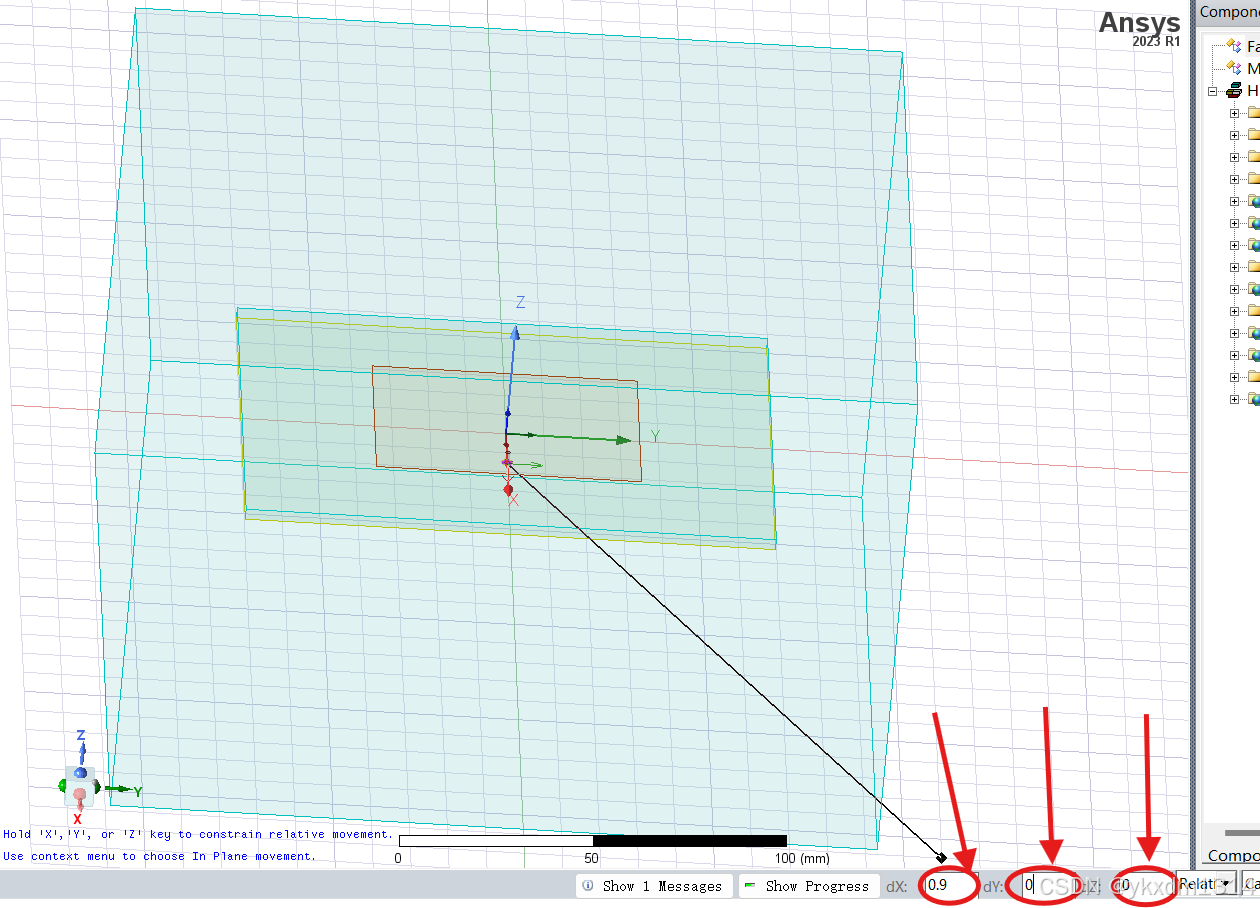

选中“New Line”创建积分曲线，曲线从同轴线外部到端口边缘，参数X为“L1+0.6”，dX为“0.9”，其余为“0”，设置完成后点击下一页。

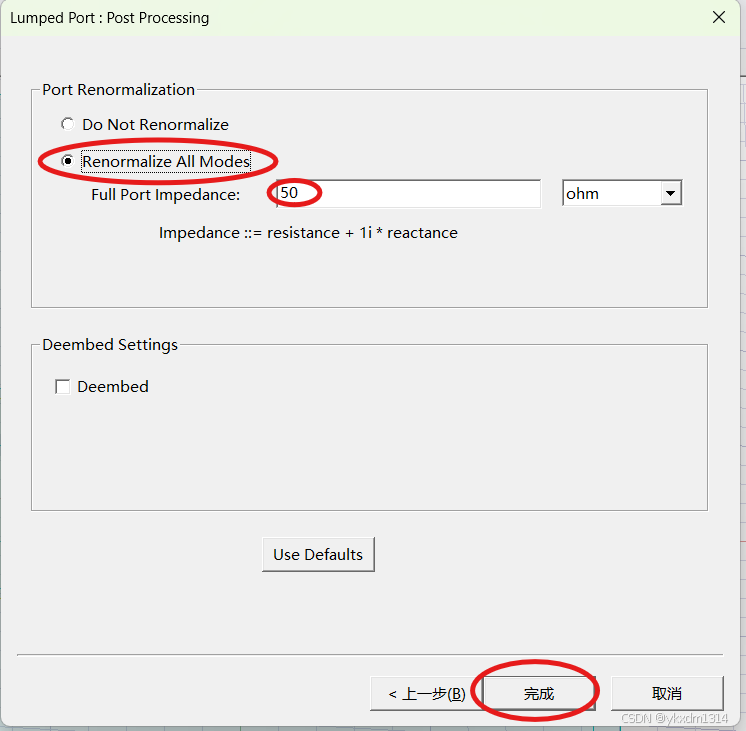

然后操作如下：

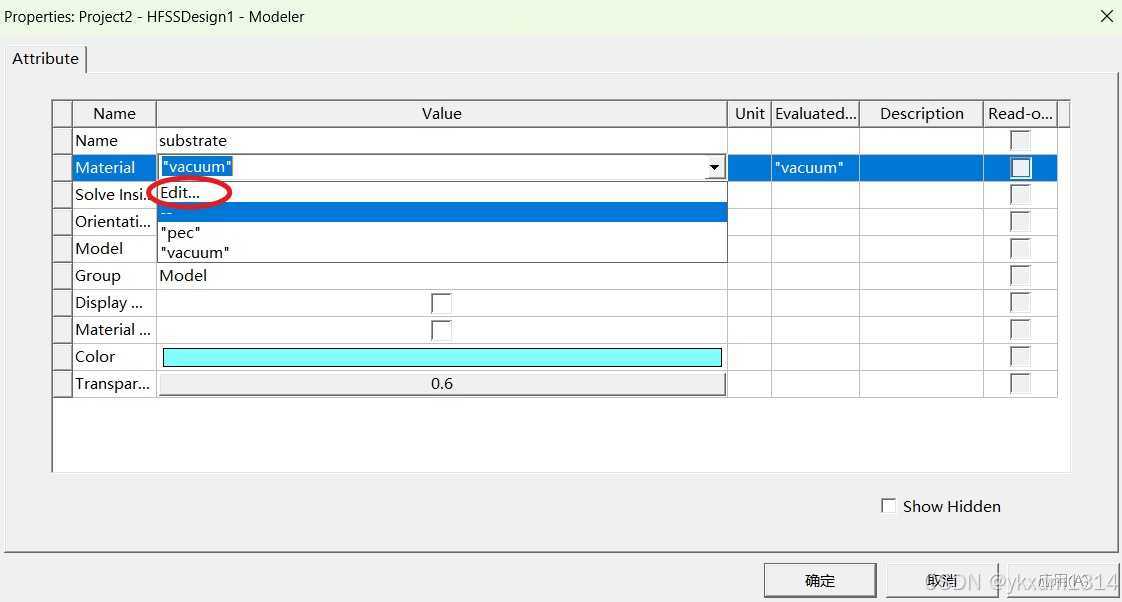

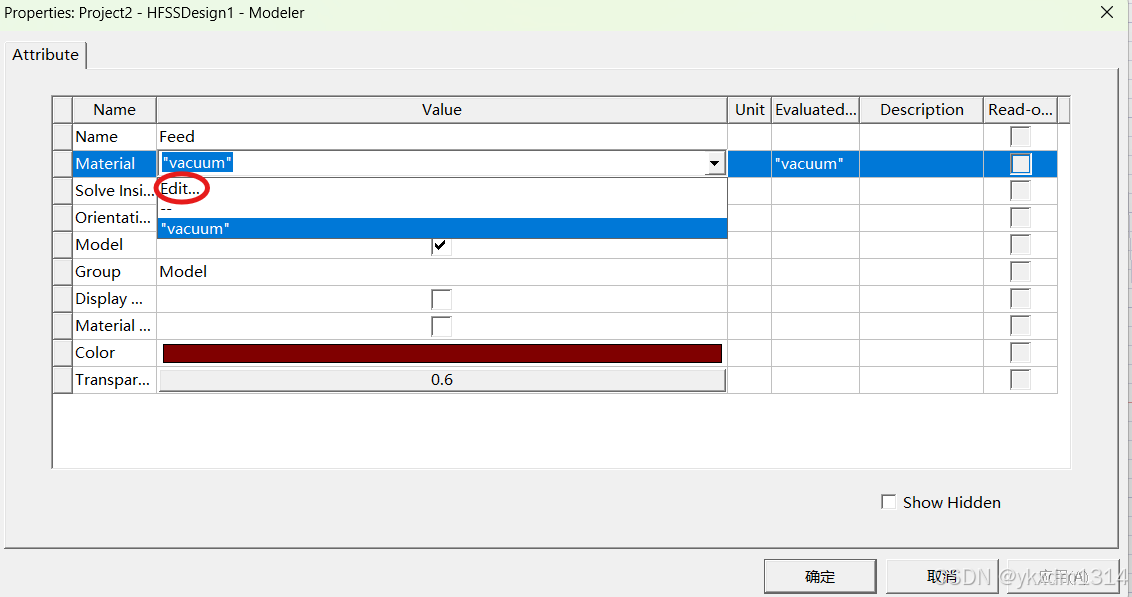

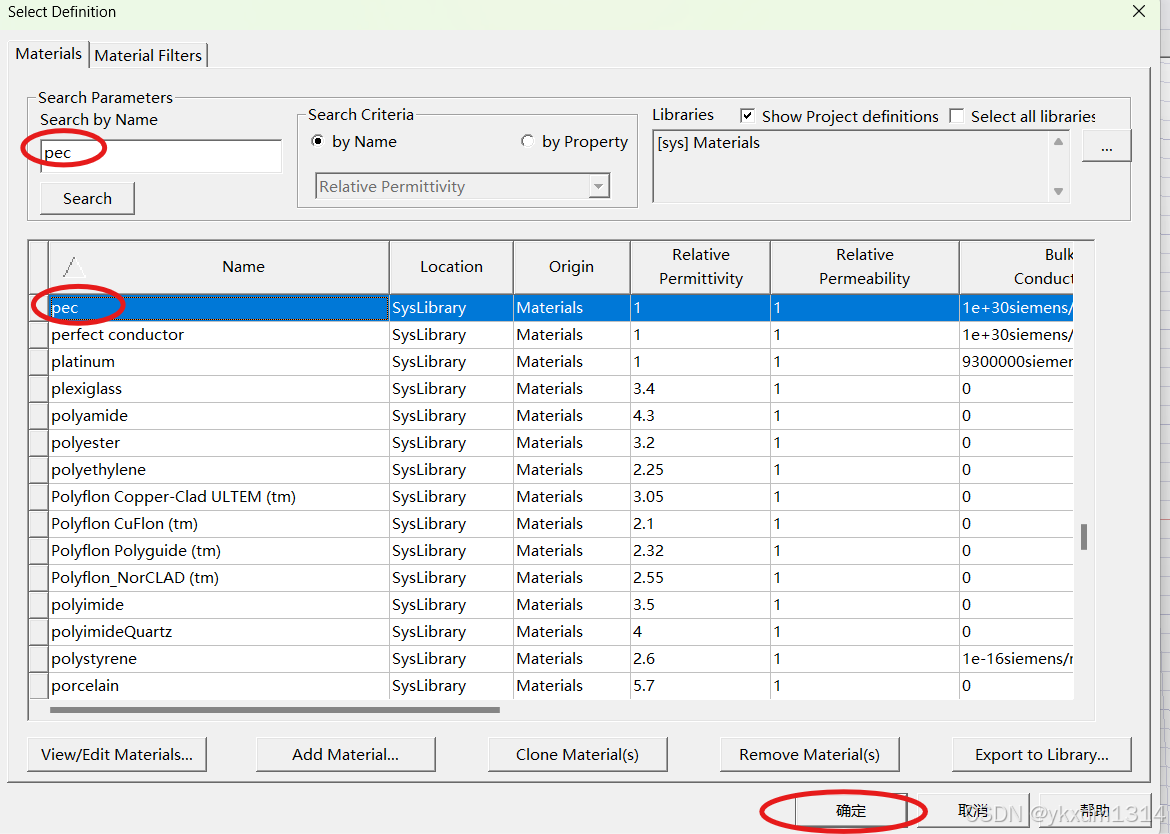

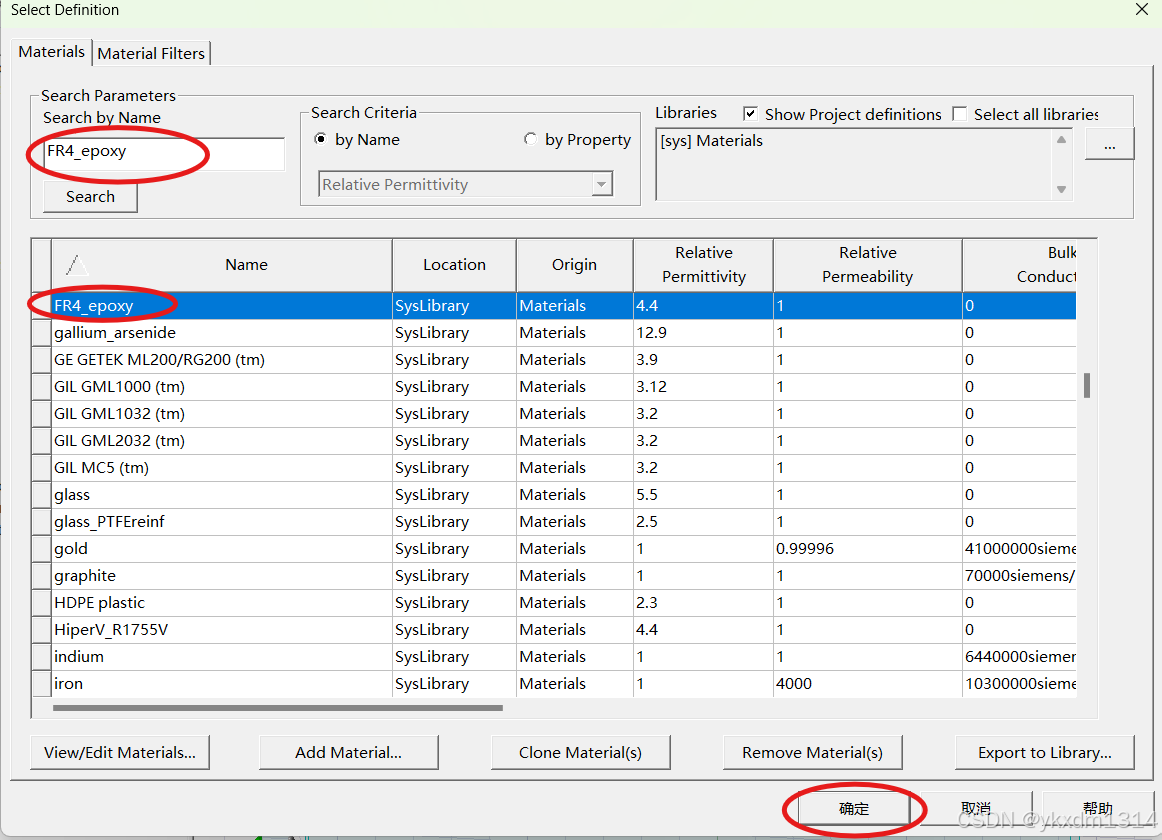

将“Feed”的材料设置为“pec”，将“substrate”的材料设置为“FR4”：

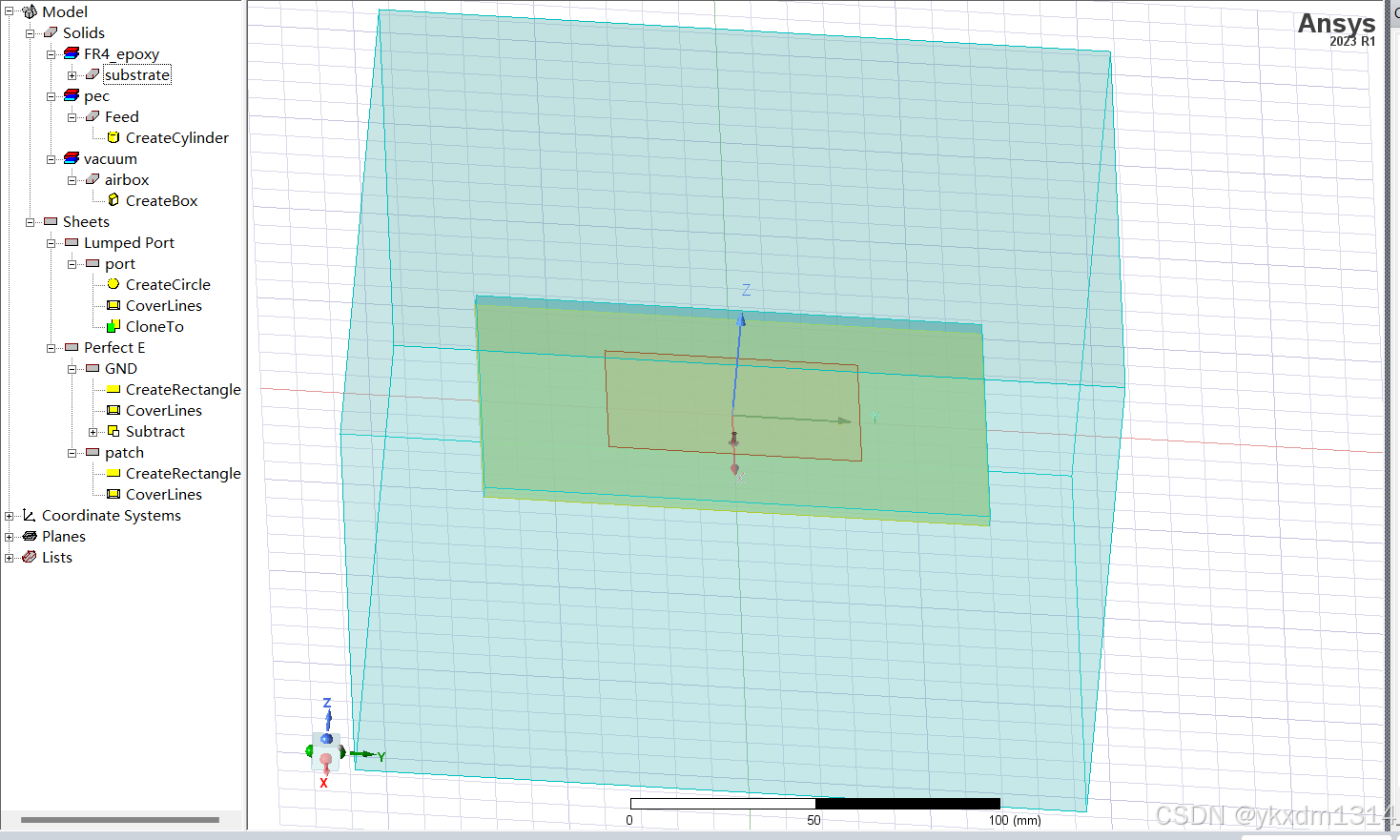

全部设置好之后如图所示：

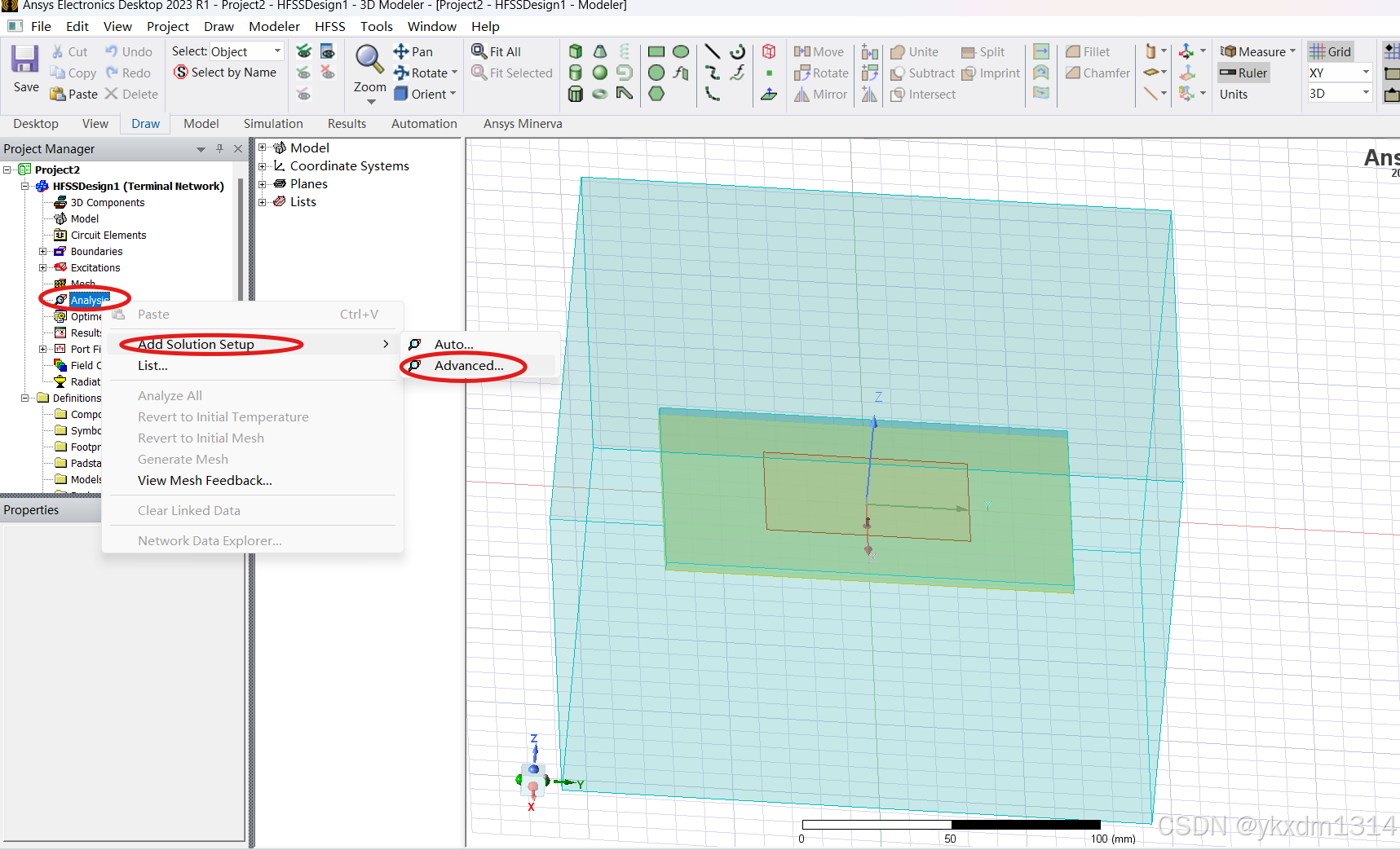

右键HFSS工程树下的Analysis，依次点击“Add solution Setup”——“Advanced”，如下：

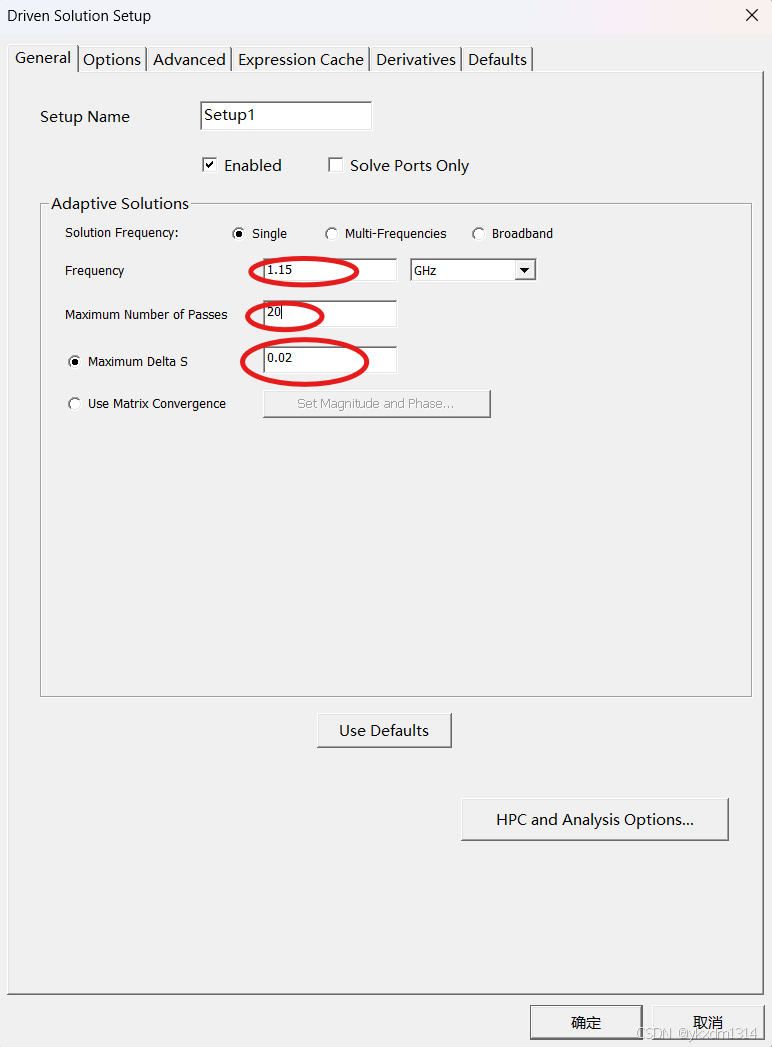

求解频率设置为1.15Ghz，迭代次数设置为20，收敛误差0.02，点击确定即可：

将起始频率设置为0.7Ghz，终止频率设置为1.7Ghz，点数设置为201，然后点击确定即可：

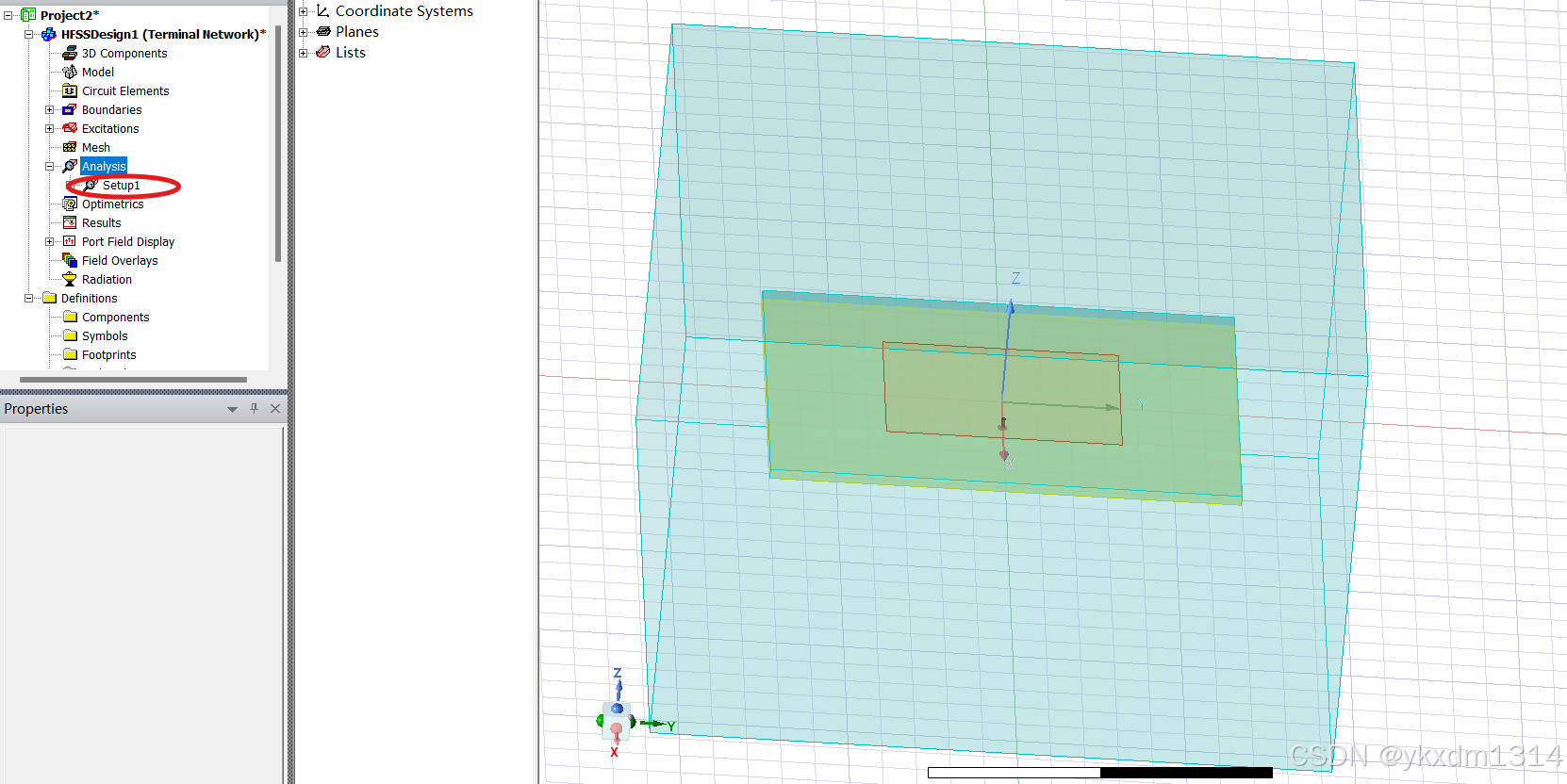

此时工程树下会出现“Setup1”：

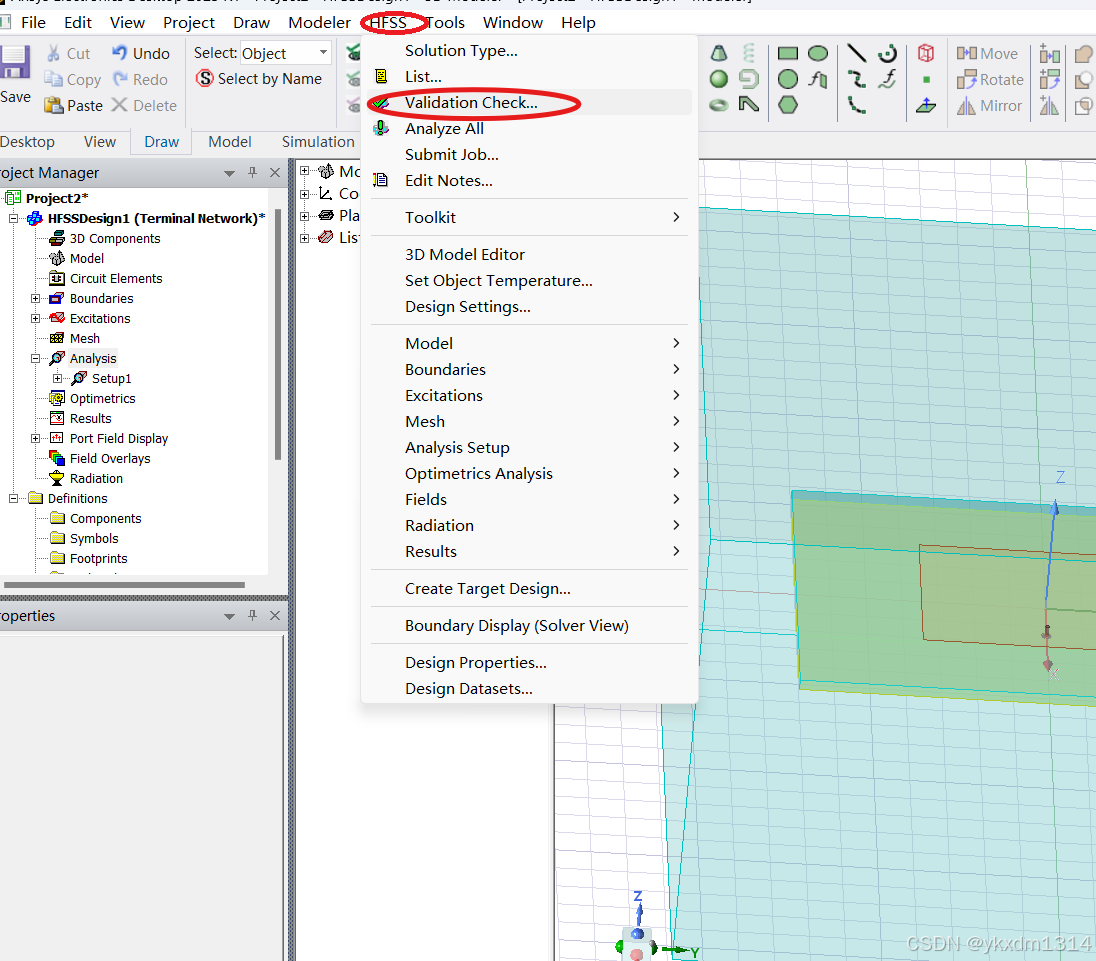

选中“HFSS”下的“Validation Check”

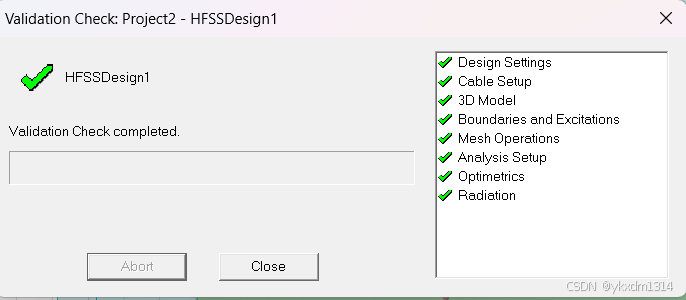

显示一切正常后关闭：

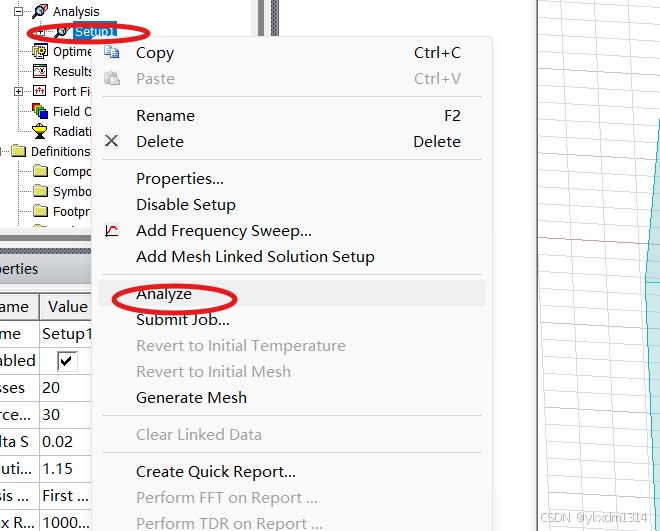

右键“Setup1”——点击“Analyze”，开始仿真分析，过程大约2~4min：

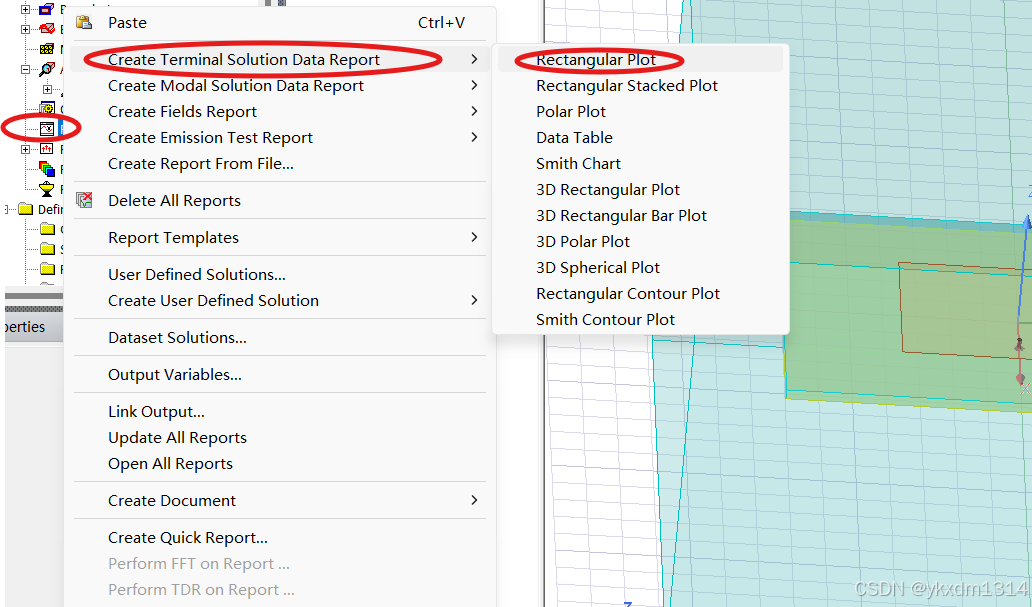

接下来查看天线的回波损耗，右键选中“Result”，依次“Create Terminal Solution Data Report”——“Rectangular Plot”：

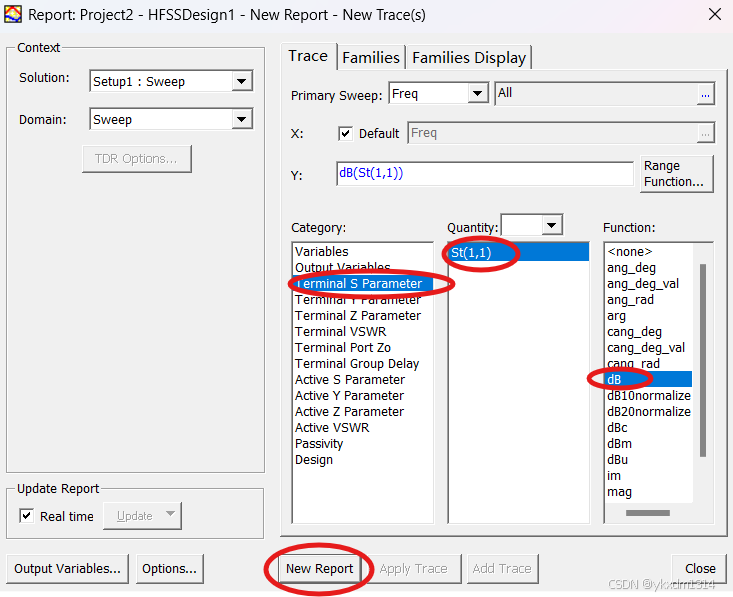

选中如下选项，点击“New Report”即可：

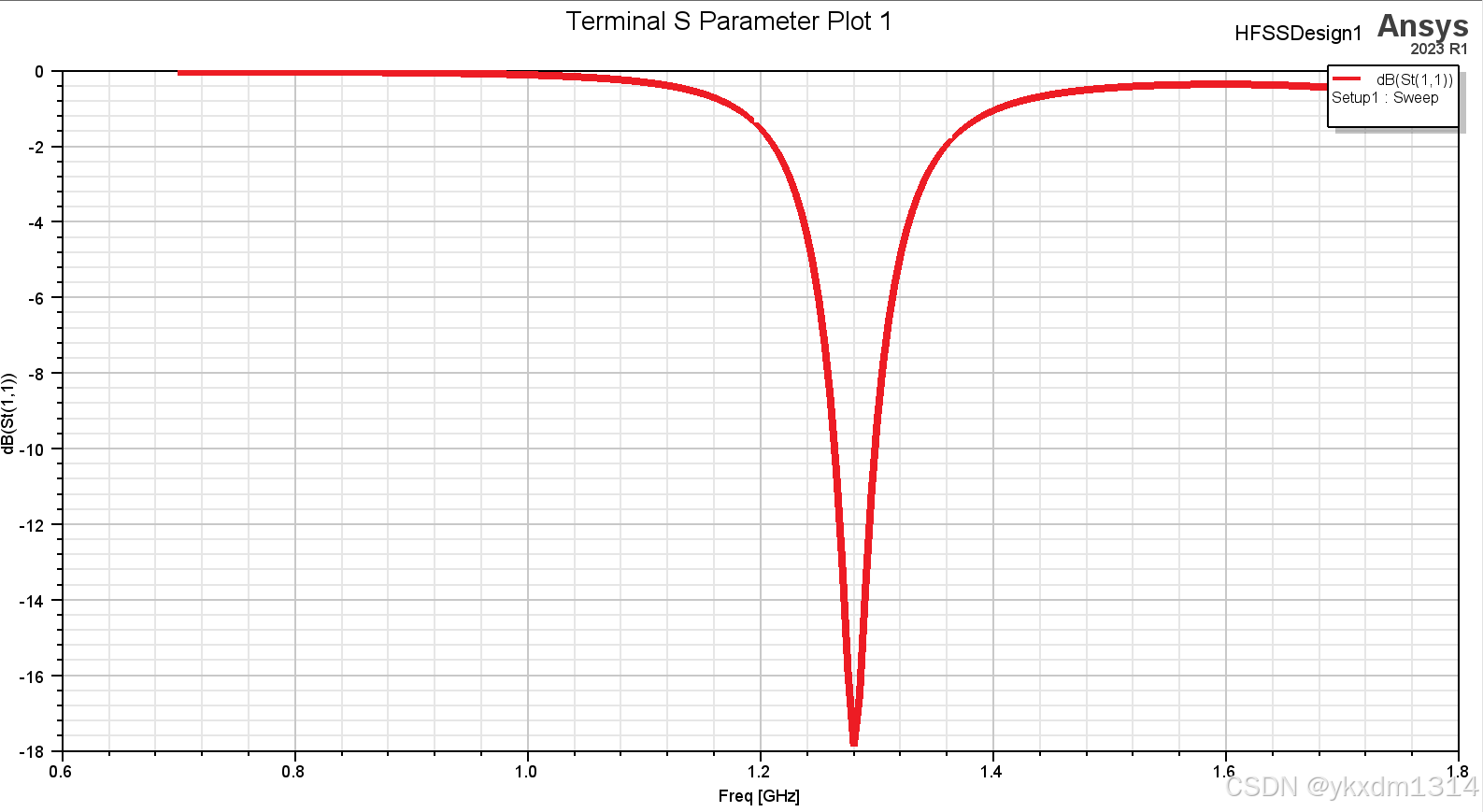

S（1，1）如下所示：

可以观察到，1端口反射系数最大的频率比1.15要高，增大L0至60.79mm即可（这个数值是自己测得的，具体方法就不说了，增大L0会降低工作频率，减小L0会增大工作频率），同时适当调整L1以调节损耗，最终调整的参数如下：

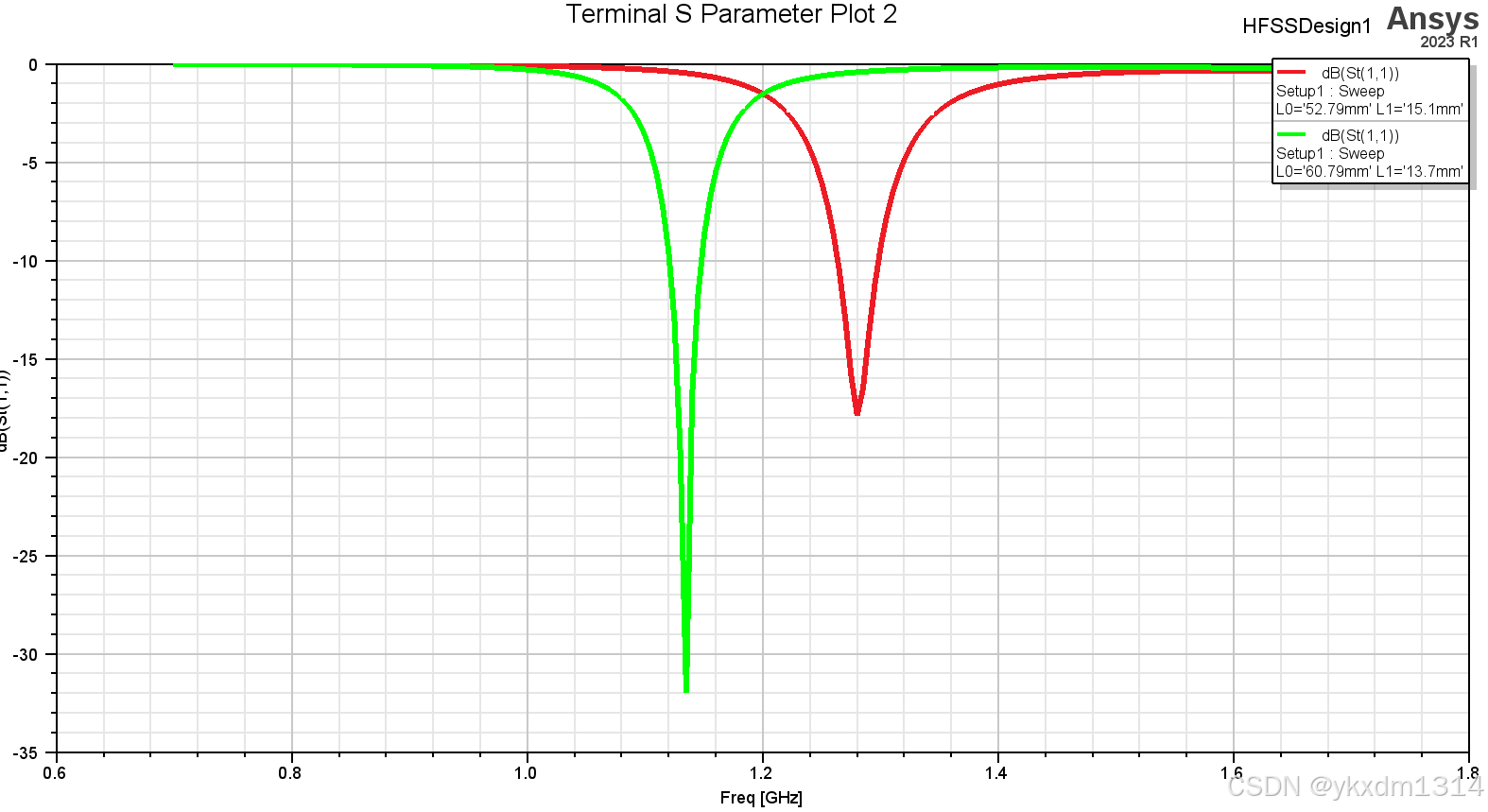

最终回波损耗曲线如下（绿色）：

不难看出，相比于最开始计算的结果，调整后的频率更接近1.15Ghz，且回波损耗更高，达到-32dB，相当滴好。

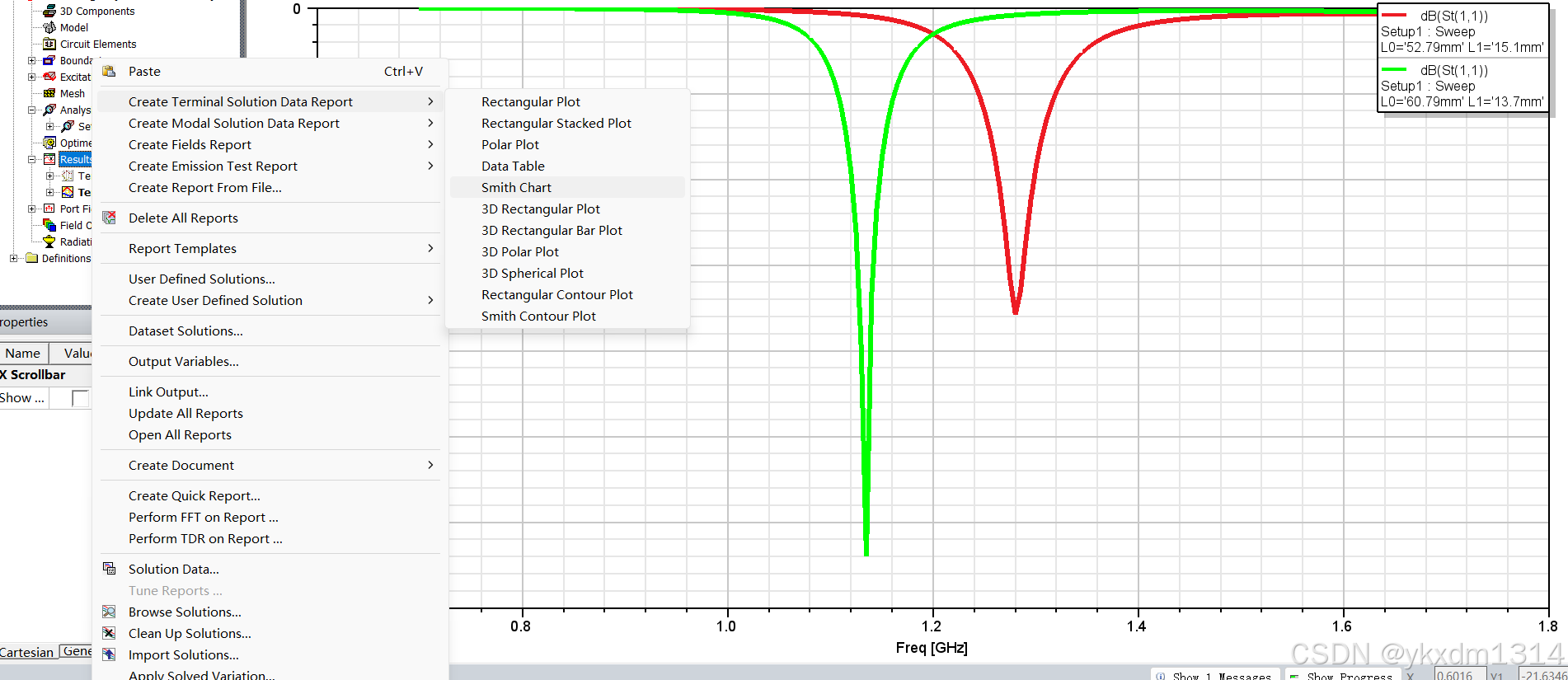

接下来查看天线的史密斯圆图，右键“Result”，依次“Create Terminal Solution Data Report”——“Smith Chart”mo：

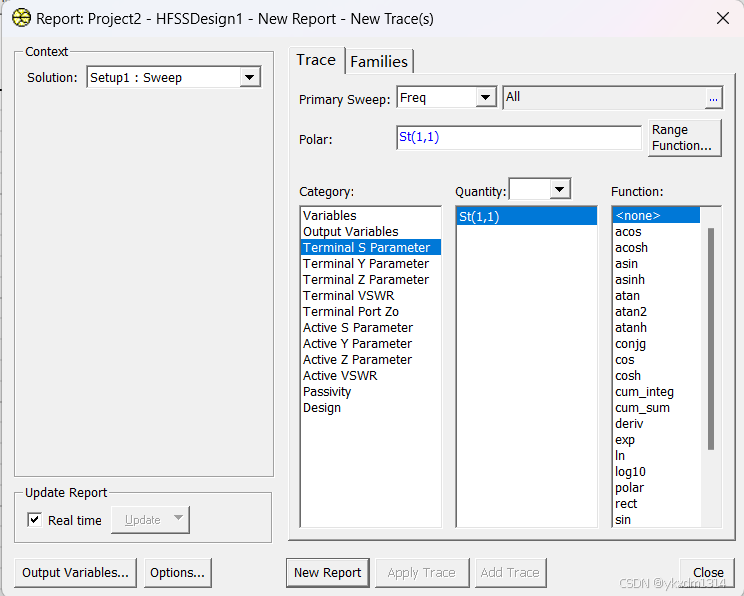

默认设置如下：

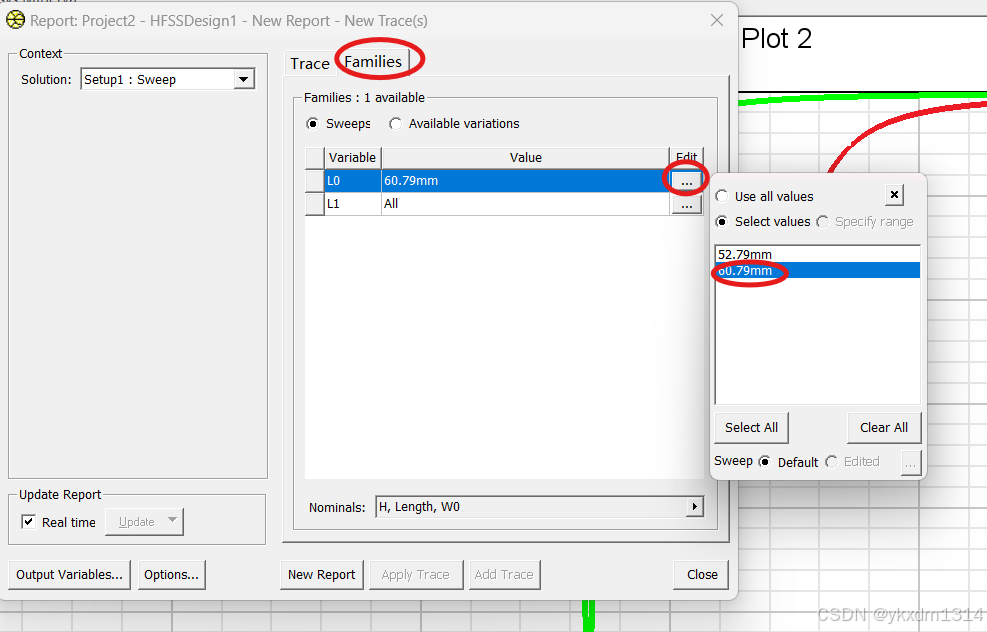

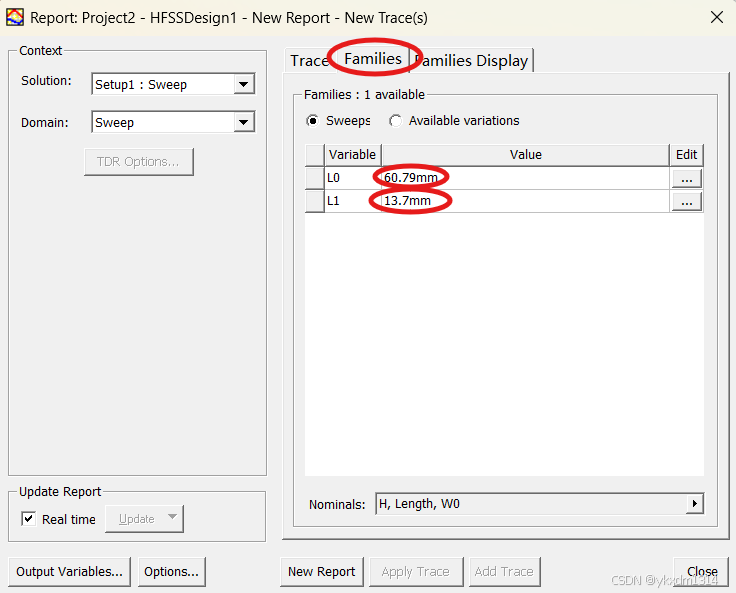

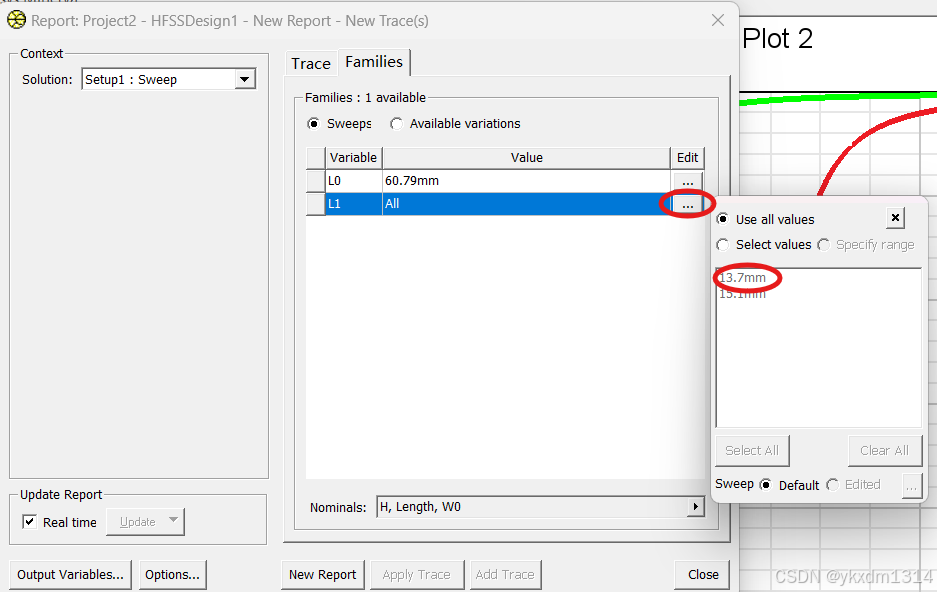

由于之前仿真分析了两次，所以要进行参数的选择，按照如下步骤操作：

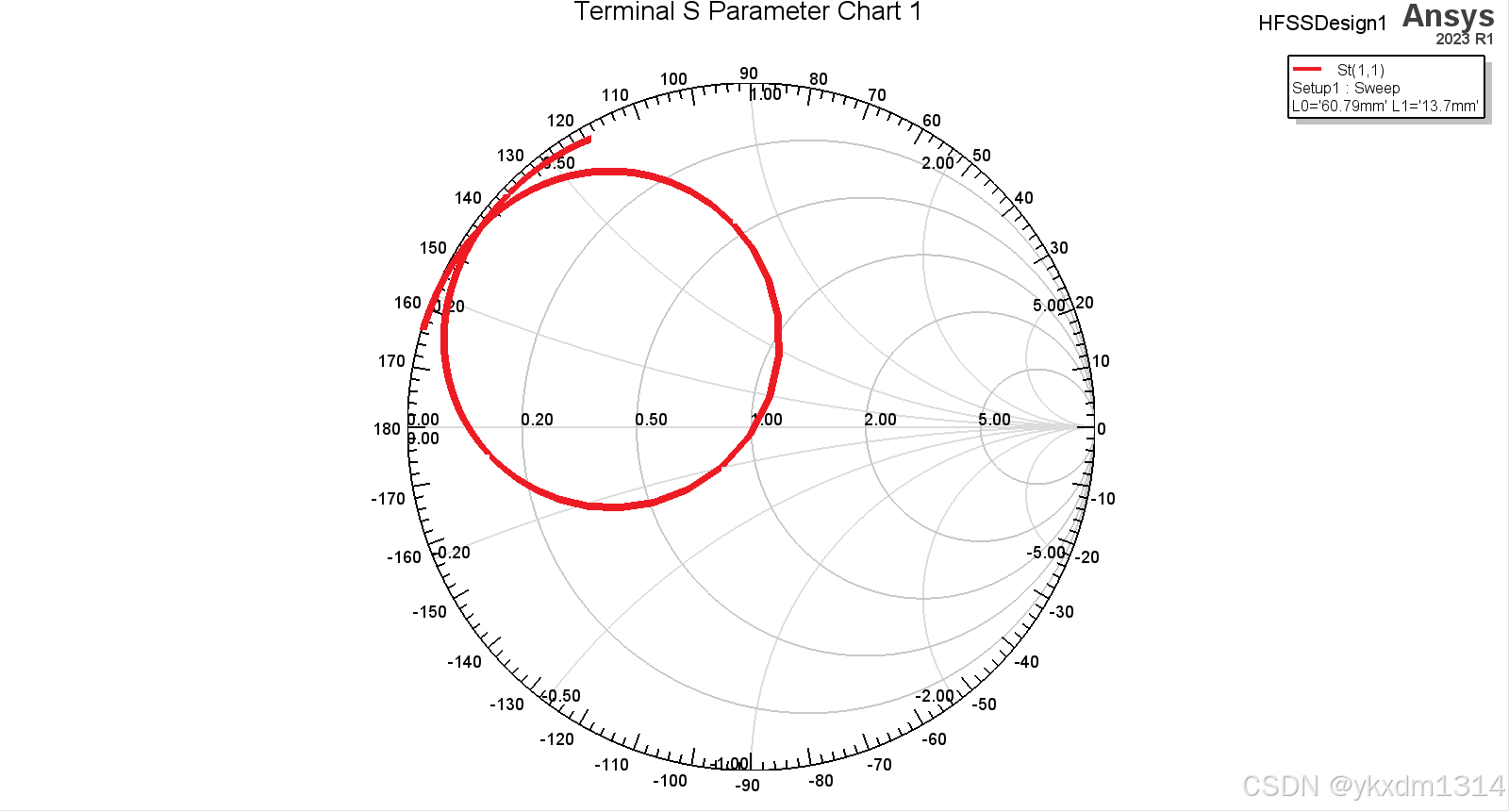

结果如下：

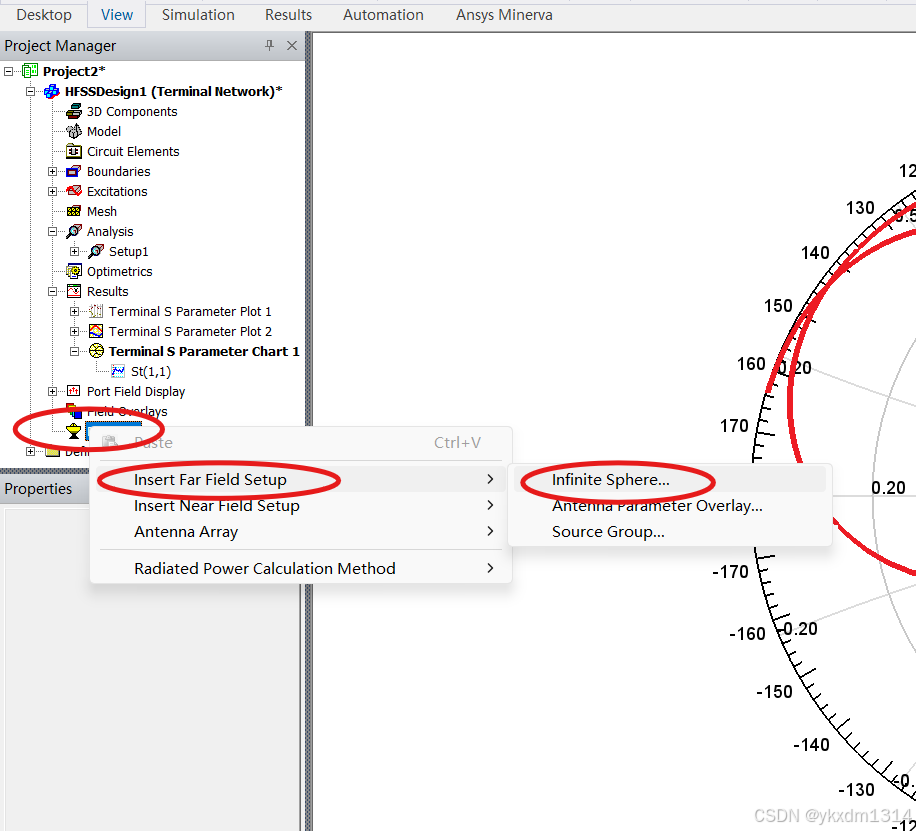

查看天线的三维方向增益图，右键工程树下的“Radiation”，选择“Insert Far Field Setup”——“Infinite Sphere”：

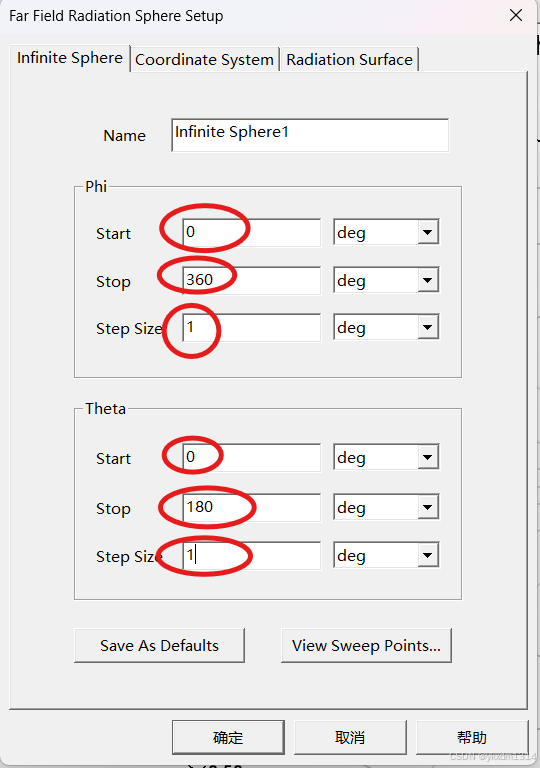

设置如下，点击确定：

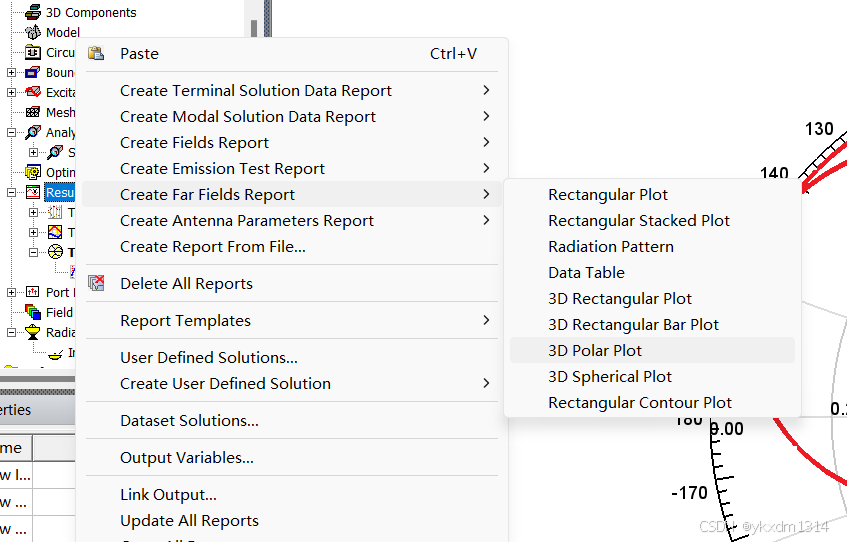

右键“Result”，选择“Create Far Field Report”——“3D Polar Plot”：

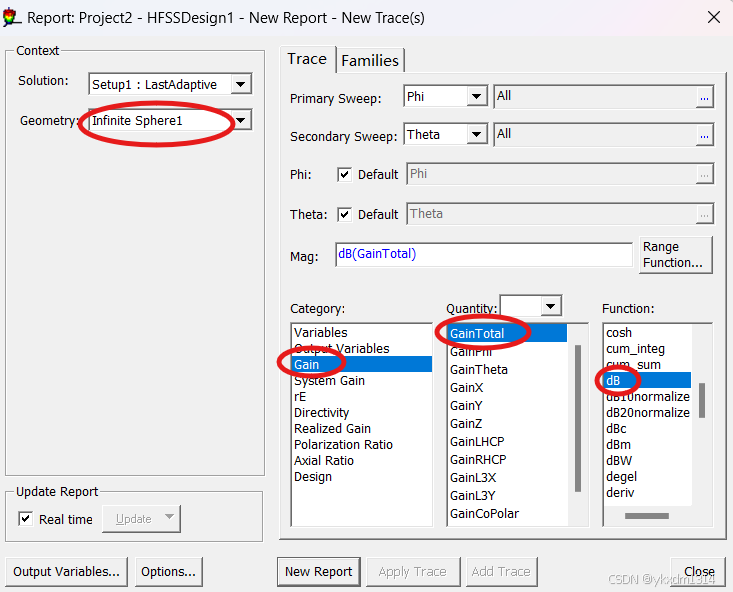

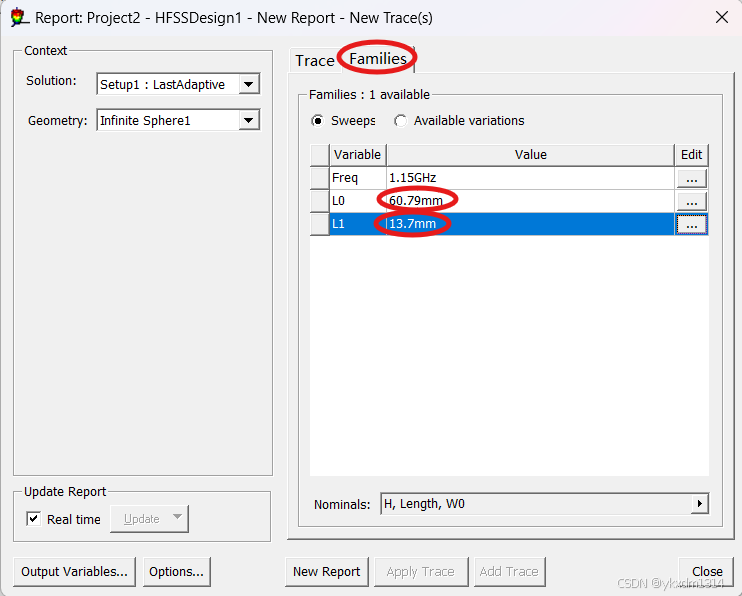

设置如下，点击“New Report”即可：

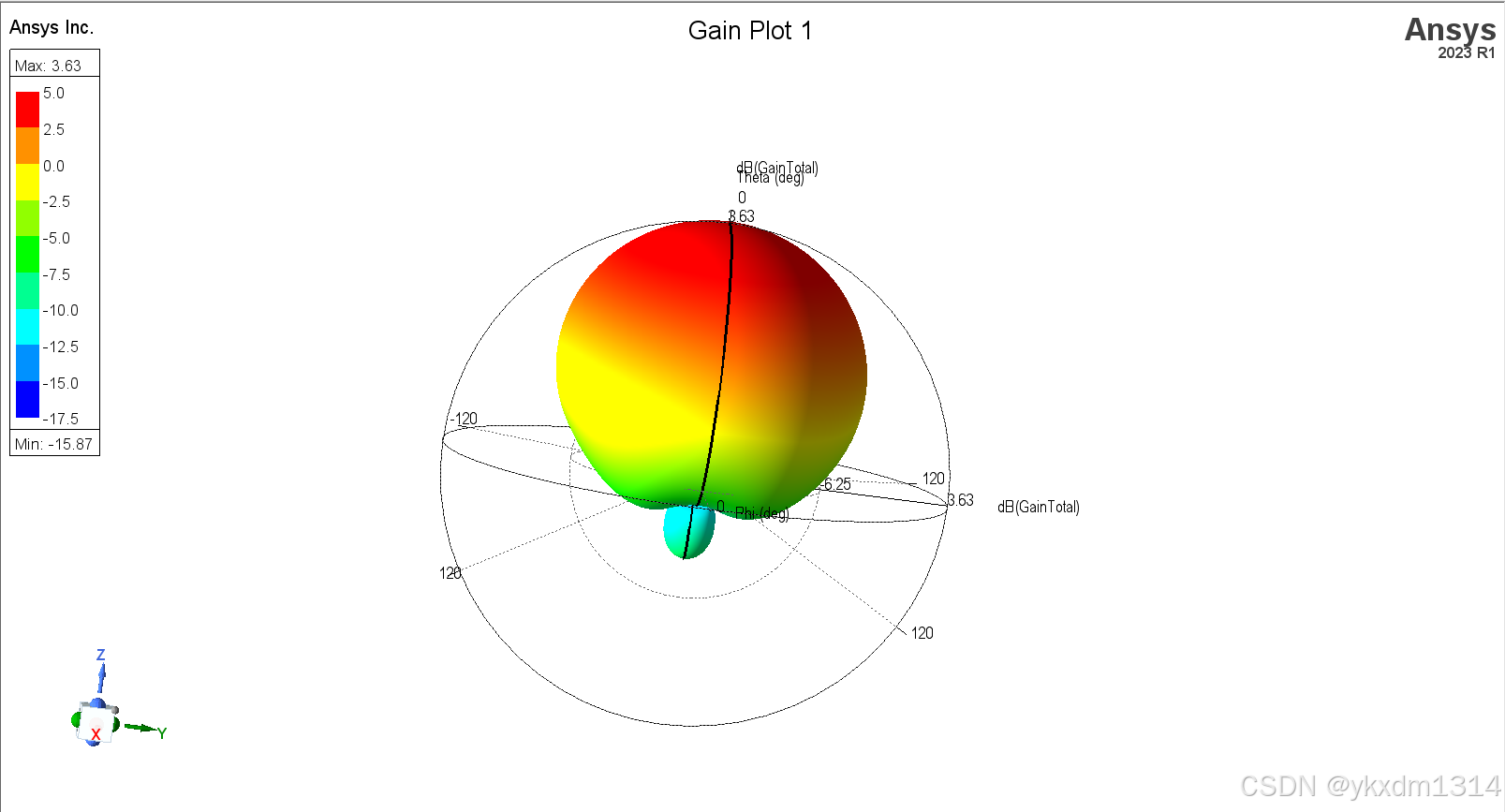

结果如下：

可以看到最大方向增益为3.63dB。

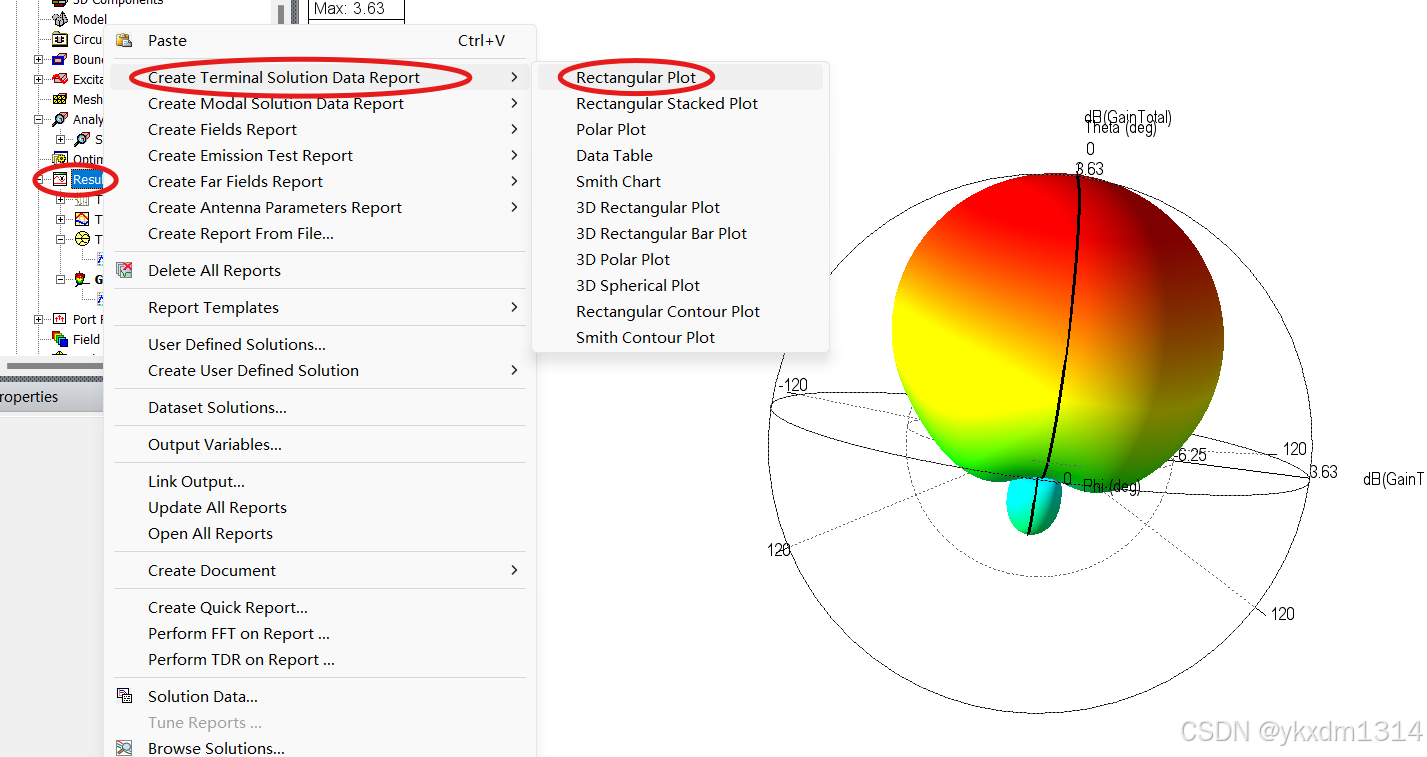

接下来看驻波比（VSWR），右键选中“Result”，依次“Create Terminal Solution Data Report”——“Rectangular Plot”：

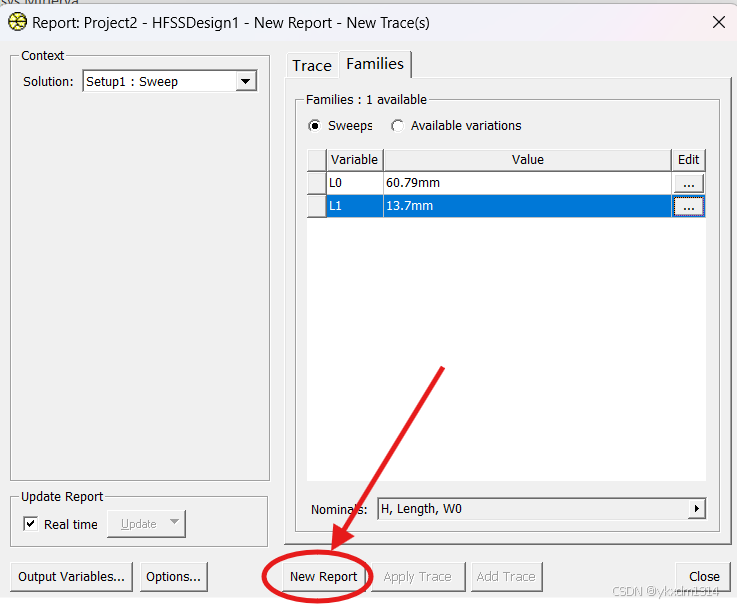

设置如下，然后点击“New Report”：

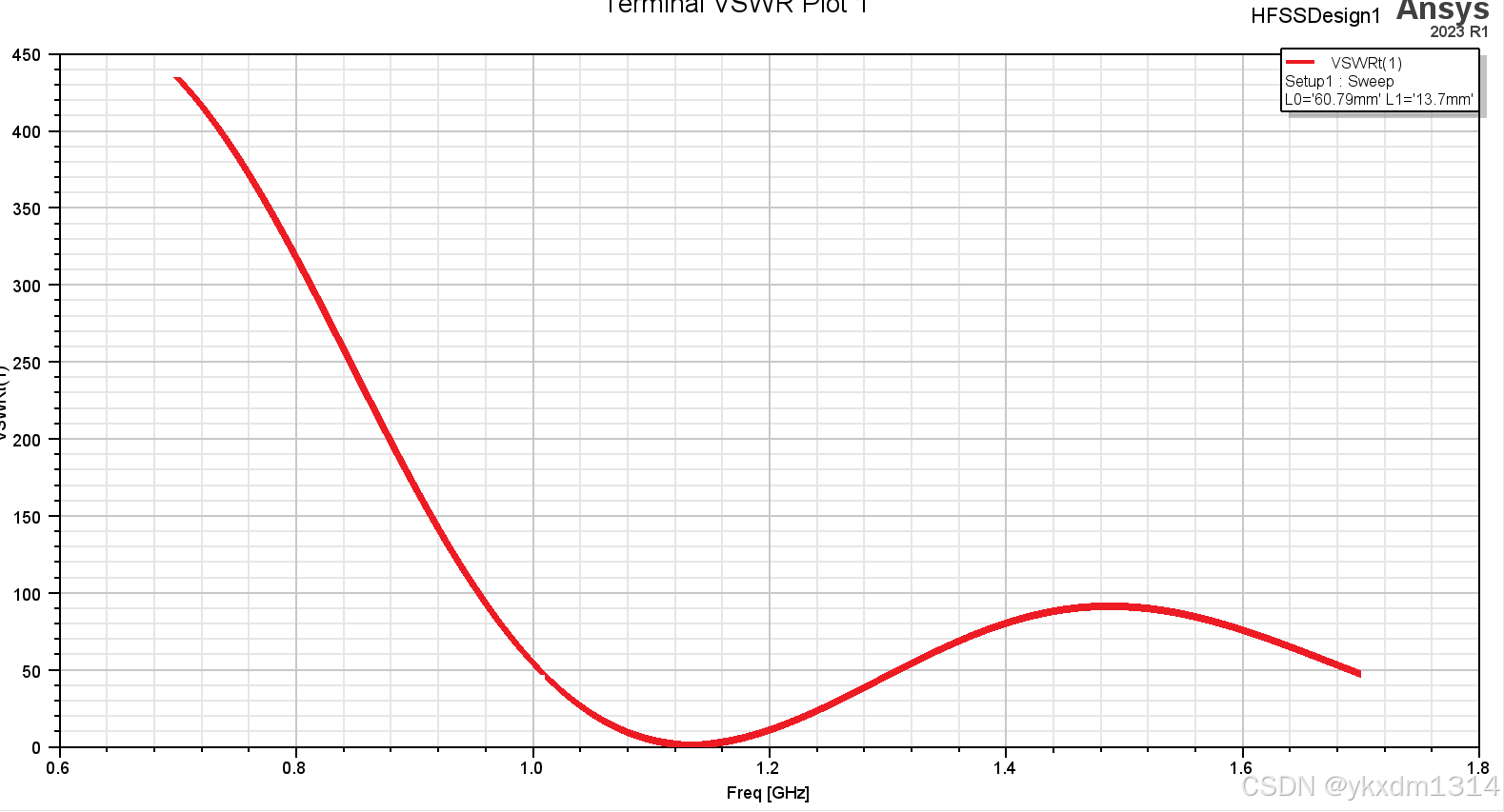

结果如下（可以放大来看看）：

分析完毕。
