        在第一篇文章中，我们深入探讨了使用 Ansys Electronics Desktop 2022 R1 中的 HFSS 进行微带天线仿真设计的全过程，从基本原理到天线的绘制及参数的设置，为这节打下了基础，在第二篇文章中，我们将重点关注微带天线设计中的参数化设计与优化，这是实现微带天线性能优化的关键步骤。通过调整设计参数，我们可以进一步提升微带天线的性能指标，使其更好地满足特定工程需求，继续探索天线设计中的奥秘吧🚀🚀🚀

        在进行本文详细讨论之前，建议先阅读以下两篇相关博客，以便更好地理解 HFSS 软件的安装和微带天线仿真设计的基础知识：🔥🔥🔥
HFSS学习笔记-HFSS软件安装（ANSYS Electronics Suite 2022 R1）
HFSS微带天线仿真设计保姆级教程（一）



上一篇文章完成了微带天线的初步绘制，这一章从天线的实际仿真运行开始。▶

一、分析设置

(1)首先设置天线的分析设置

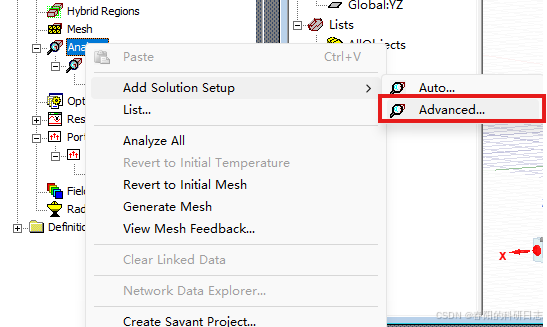

选择Analysis—>Add Solution Setup—>Advanced

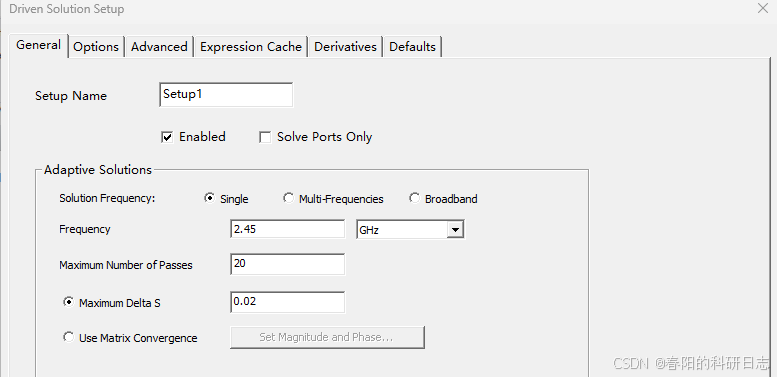

(2)设置频率

设计的是2.45GHz的微带天线，这里面frequency我填的是2.45GHz

Maximum Number of Passes:允许网格细化的最大次数，设置最大通过数目，避免过度细化导致计算时间过长。

Maximum Delta s:相邻网格单元之间的最大尺寸差异。

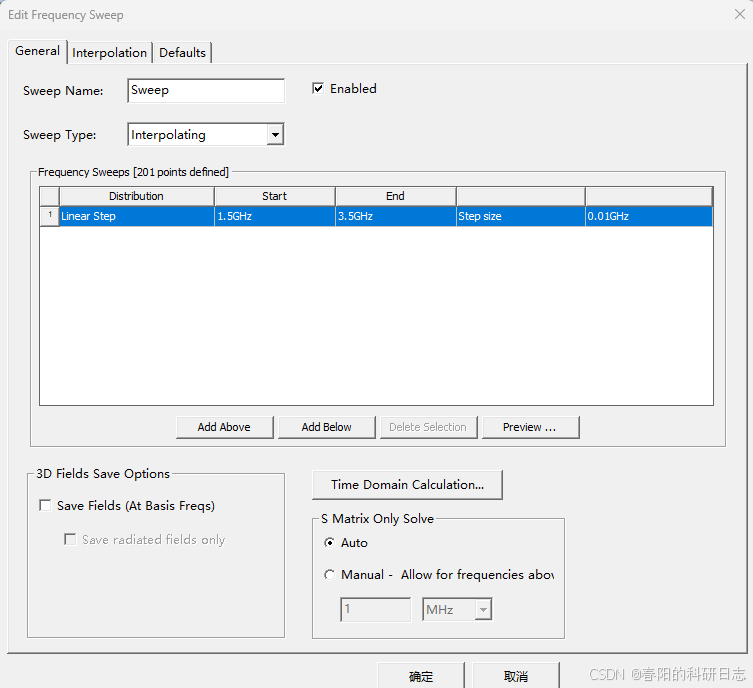

（3）设置扫频频率

这里我选择了起始频率是是1.5GHz，截止频率是3.5Ghz，步长是0.01Ghz。

起始频率，截至频率和步长在符合天线设计要求中可以更改。🪶

（4）仿真

选择Analyze All

不同电脑配置实际仿真速度会不同

二、结果分析

（1）矩形图

        矩形图可以表示天线的特性，例如其在方位角和仰角平面上的辐射方向图，或者它可以在直角坐标系中显示阻抗匹配信息、回波损耗或其他性能指标。

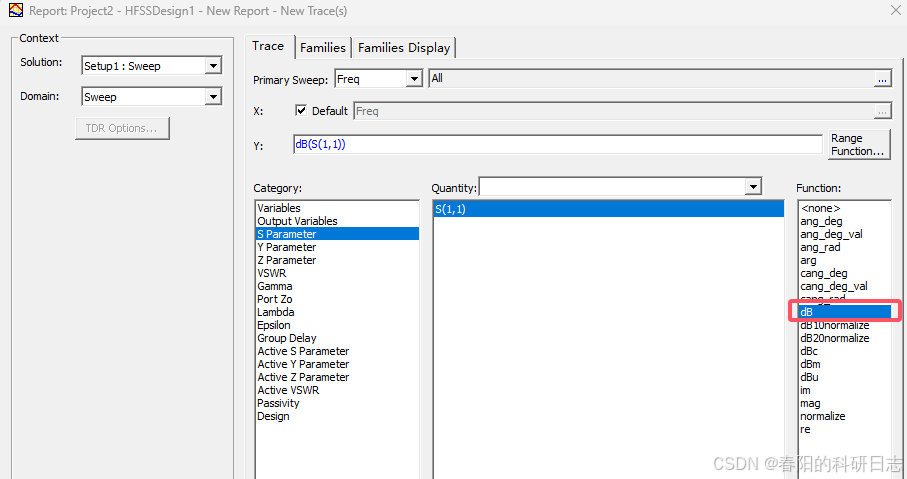

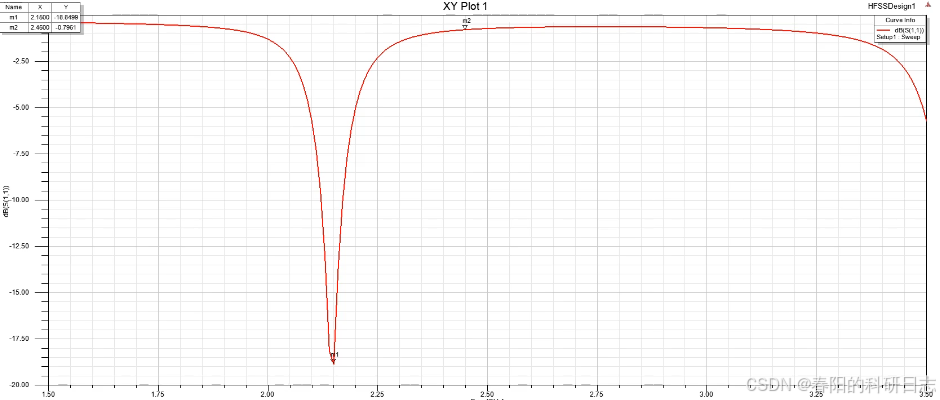

        天线仿真结束后创建矩形图，这里我们选择dB

得到

（2）增益方向图

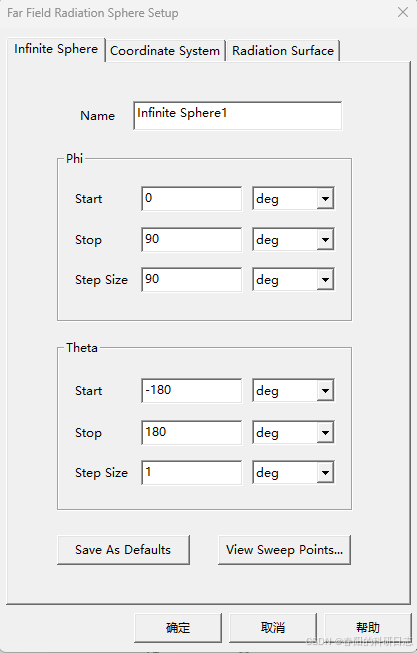

设置远场辐射增益：选择Radiation—>Insert Far Field Set up —>Infinite Sphere

Phi：方位角，通常在 0 到 180 度之间。

Theta：俯仰角，通常在 0 到 360 度之间

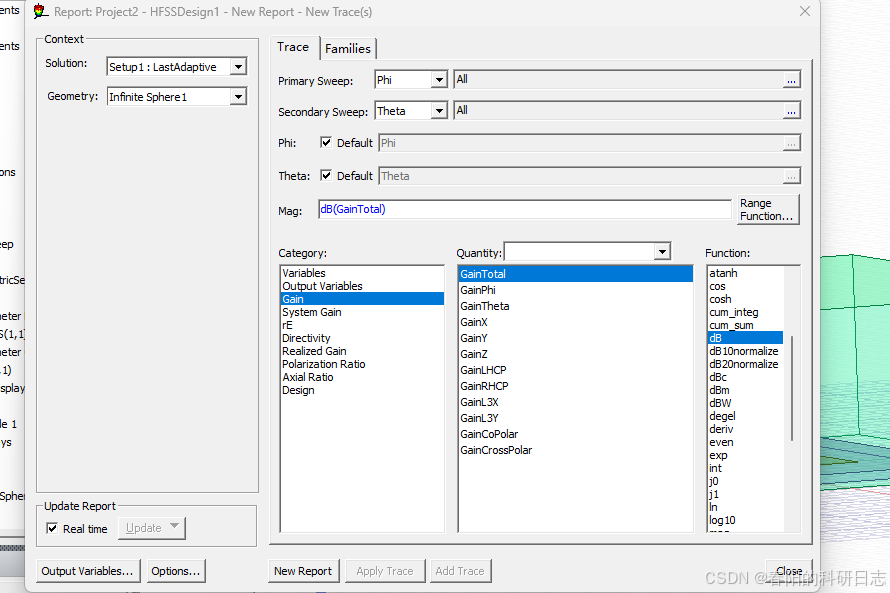

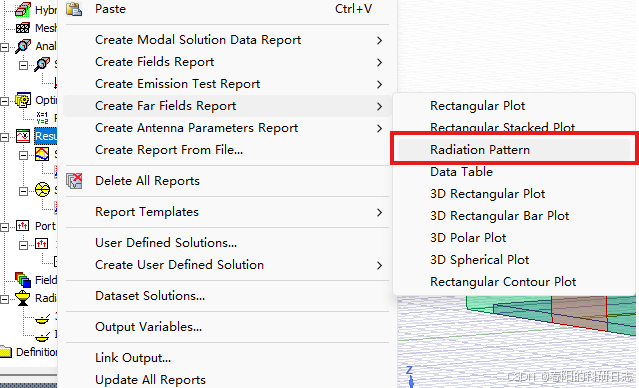

点击Result—>Create Far Fields Report —>Radiation Patterm

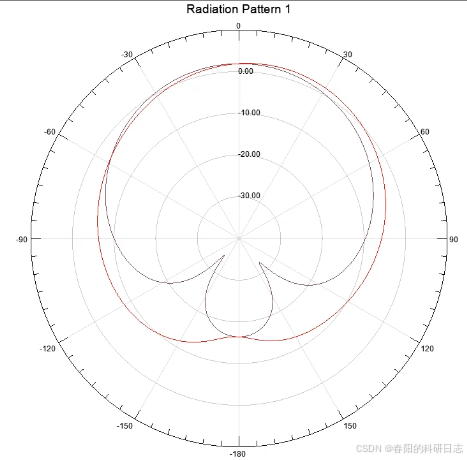

得到微带天线的增益方向图

（2）三维增益方向图

设置远场辐射增益：选择Radiation—>Insert Far Field Set up —>Infinite Sphere

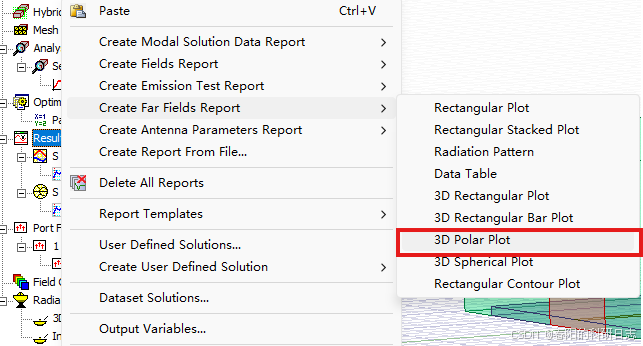

点击Result—>Create Far Fields Report —>3D Polar Plot

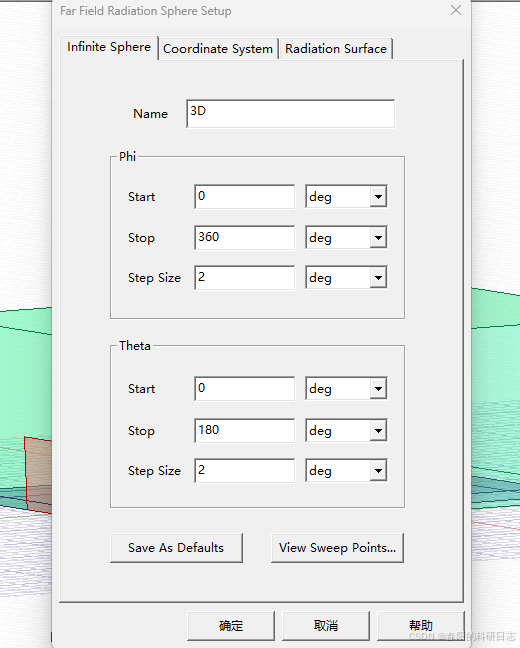

设置参数

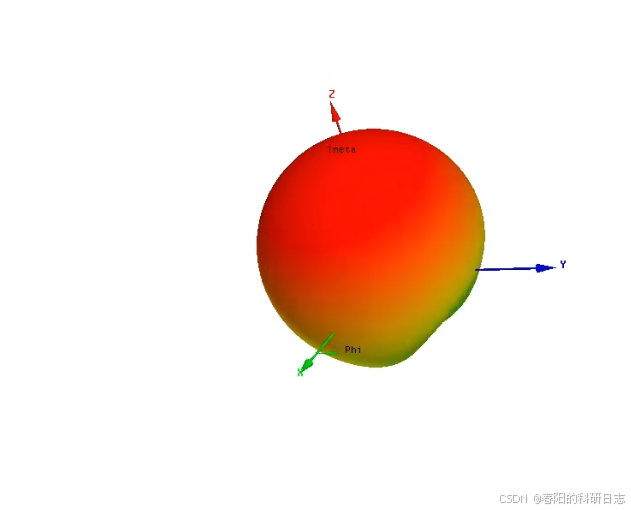

得到微带天线的三维增益方向图

        通过以上步骤，我们完成了微带天线的仿真及性能分析。在后续的文章中，我们将继续探讨更深入的优化技巧和实际应用案例，请继续关注我们的博客，我们将会分享更多有关微带天线设计的内容。感谢您的关注！💡💡💡
