ESP8266与ESP8285对比差异

ESP8285相当于在ESP8266基础上多加了1/2MB Flash， ESP8285与ESP8266同用一套SDK，即参考ESP8266的SDK。ESP8285对比ESP8266差异如下：

1、ESP8285内部集成1/2MB Flash，DOUT模式。ESP8266则需要外接Flash；
2、ESP8266工作温度：–40 °C ~ 125 °C，ESP8285工作温度：–40 °C ~ 85/105 °C；

模组可使用外部工具 esptool 来读取芯片类型。可以在固件中根据 Python 代码示例，读取芯片对应寄存器位，并进计算判断区分。

微信号：dnsj5343

ESP8285简介

ESP8285 是高度集成的 Wi-Fi SoC 解决方案芯片，拥有完整且自成体系的 Wi-Fi 网络功能，既能够独立应用，也可以作为从机搭载于其他主机 MCU 运行。当 ESP8285 独立应用时，能够直接从外接 flash 中启动。内置的高速缓冲存储器有利于提升系统性能，并且优化存储系统。此外 ESP8285 只需通过SPI/SDIO 接口或 UART 接口即可作为 Wi-Fi 适配器，应用到基于任何微控制器的设计中。
ESP8285 集成了天线开关、射频 balun、功率放大器、低噪声放⼤器、滤波器和电源管理模块。这样紧凑的设计仅需极少的外部电路并且能将 PCB 的尺寸降到最小。
ESP8285 还集成了增强版的 Tensilica’s L106 钻石系列 32-bit 内核处理器，带片上SRAM。ESP8285 可以通过 IO 外接传感器和其他设备。软件开发包 (SDK) 提供了⼀些应用的示例代码。

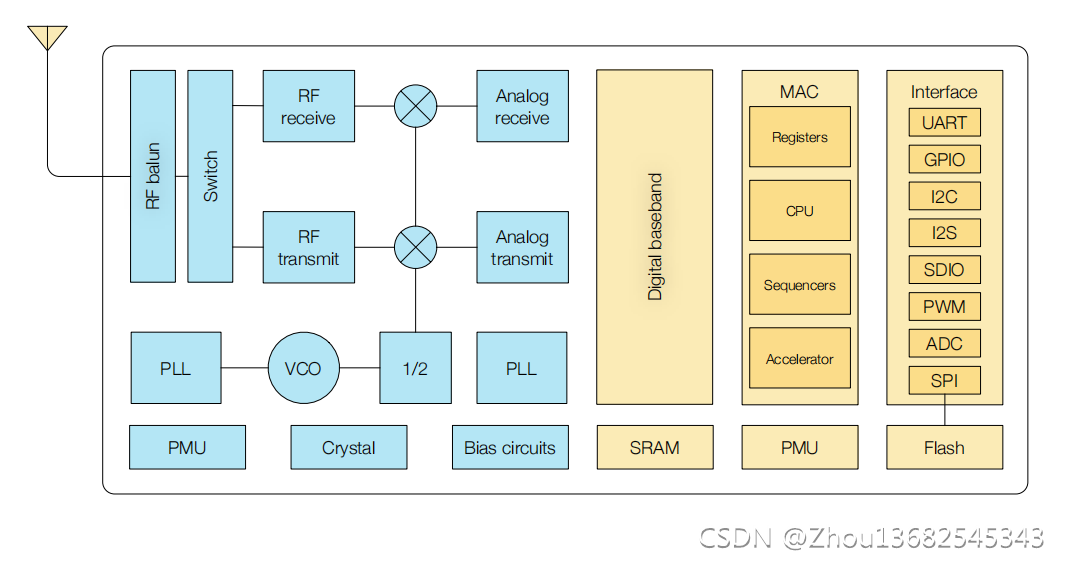

结构框图

ESP8285 主要特性

Wi-Fi特性

• 支持 802.11 b/g/n
• 802.11 n (2.4 GHz)，速度高达 72.2 Mbps
• 重组 (defragmentation)
• 2 x 虚拟 Wi-Fi 接口
• Beacon 自动监测（硬件 TSF）
• 支持基础结构型网络 (Infrastructure BSS) Station 模式/SoftAP 模式/混杂模式

射频模块

• 2.4 GHz 接收器
• 2.4 GHz 发射器
• 高速时钟生成器和晶体振荡器
• Bias 与稳压器
• 电源管理模块

CPU特性

ESP8285 内置超低功耗 Tensilica L106 32-bit RISC 处理器，CPU 时钟速度最高可达 160
MHz，支持实时操作系统 (RTOS) 和 Wi-Fi 协议栈，可将高达 80% 的处理能力留给应用编
程和开发。CPU 包括以下接口：
• 可连接片内存储控制器和外部 Flash 的可配置 RAM/ROM 接口 (iBus)
• 连接存储控制器的数据 RAM 接口 (dBus)
• 访问寄存器的 AHB 接口

硬件

CPU： Tensilica L106 32 bit 处理器
外设接口：UART/SDIO/SPI/I2C/I2S/IR 遥控
GPIO/ADC/PWM/LED Light & Button
工作电压 ：2.7 V ~ 3.6 V
工作电流：80 mA（平均电流）
封装尺寸： QFN32 5 mm x 5 mm

软件

Wi-Fi 模式： Station/SoftAP/SoftAP+Station
安全机制： WPA/WPA2
加密类型： WEP/TKIP/AES
升级固件： UART Download/OTA（通过网络）
软件开发：支持 Cloud Server Development/固件和 SDK，用于快速片上编程
网络协议②： IPv4/IPv6、TCP/UDP、SSL/MQTT/HTTP/HTTPS/mDNS/CoAP
用户配置： AT+ 指令集，云端服务器， Android/iOS APP

ES8285 8266通用开发板

紧凑型开发板，板上模组所有可用的管脚均接至开发板两侧的排母，用户可根据需求外接不同的外设进行开发。
