802.11规范的关键在于MAC（媒介访问控制层），MAC位于各式物理层之上，控制数据传输。负责核心成帧操作以及与有线骨干网络之间的交互。
802.11 MAC采用载波监听多路访问（CSMA）机制来控制对传输媒介的访问，不过冲突会浪费宝贵的传输资源，因而802.11采用冲突避免（CSMA/CA）机制，而非Ethernet所采用的冲突检测（CSMA/CD）机制。
在802.11无线局域网中，MAC帧是实现MAC协议和保证数据有效通讯的基础。802.11MAC帧格式很特别，它的长度是可变的。不同功能的数据帧长度不一样。

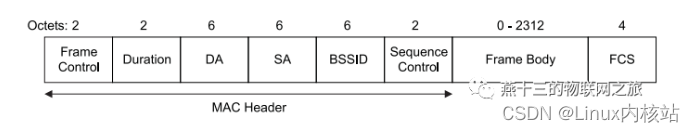

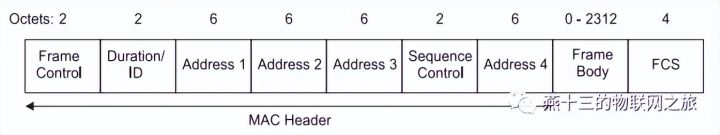

802.11 MAC一般格式
资料直通车：Linux内核源码技术学习路线+视频教程内核源码

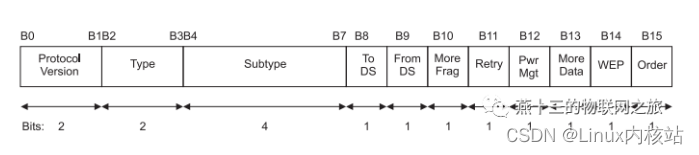

Frame Control（帧控制）
所有帧的开头均为2个字节的Frame Control。
1：Protocol字段：有2位组成，用以显示该帧所使用的MAC版本，目前802.11 MAC只有1个版本，它的协议编号为0
2：Type与Subtype字段：用来指定使用的帧类型。
其中Type表示帧类型：
00: 管理帧(Management Frame)
01: 控制帧(Control Frame)
10: 数据帧(Data Frame)
- 管理帧：负责监督，主要用来加入或退出无线网络以及处理接入点之间关联的转移事宜。
SubType：
0000：Association Request（关联请求）
0001：Association Response（关联响应）
0010：Reassociation Request（重新关联请求）
0011：Reassocation response（重新关联响应）
0100：Probe Request（探测请求）
0101：Probe Response（探测响应）
1000：Beacon（信标）
1001：ATIM（通知传输指示消息）
1010：Disassociation（取消关联）
1011：Authentication（身份验证）
1100：Deauthentication（解除身份验证）
- 控制帧：通常与数据帧搭配使用，负责区域的清空、信道的取得、载波监听的维护，并于收到数据时予以肯定确认，借此提高工作站之间数据传输的可靠性。
SubType：
1010：Power Svae(PS)-Poll（省电-轮询）
1011：RTS（请求发送）
1100：CTS（清除发送）
1101：ACK（确认）
1110：CF-End（无竞争周期结束）
1111：CF-End（无竞争周期结束）+CF-ACK（无竞争周期确认）
- 数据帧：负责在工作站之间搬运数据。会将上层协议的数据置于帧主体中加以传递。
SubType：
0000：Data（数据）
0001：Data+CF-ACK
0010：Data+CF-Poll
0011：Data+CF-ACK+CF-Poll
0100：Null data（无数据：未传送数据）
0101：CF-ACK（未传送数据）
0110：CF-Poll（未传送数据）
0111：Data +CF-ACK+CF-Poll（未传送数据）
1000：QoS Data（数据）
1001：QoSData+CF-ACK
1010：QoSData+CF-Poll
1011：QoSData+CF-ACK+CF-Poll
1100：QoS Null（无数据：未传送数据）
1101：QoS CF-ACK（未传送数据）
1110：QoS CF-Poll（未传送数据）
1111：QoS CF-ACK+CF-Poll（未传送数据）
3：To DS与From DS：用来指示帧的目的地是否为分布式系统。
- To DS=0,From DS=0:表示Station之间的AD Hoc类似的通信，或者控制侦、管理侦。
- To DS=0,From DS=1:Station接收的侦。
- To DS=1,From DS = 0:Station发送的侦。
- To DS=1,From DS = 1:无线桥接器上的数据侦。
4：More Fragments：上层的封包经过MAC分段处理，除了最后一个片段，其他片段均会将该为置1。
5：Retry：重传标记，任何重传的帧都会将该为置位1，以协助接收端剔除重复的帧。
6：Power Management：用来指示工作站在完成当前原子帧交换之后是否进入省电（Power-Save）模式，1表示工作站即将进入深感模式，0表示工作站会一直保持清醒状态。接入点不允许进入省电模式，所以接入点传送的帧中此位必然为0。
7：More data：接入点会为处于省电模式的工作站缓存帧，接入点如果设置此位，表示至少有1个帧待传给休眠中的工作站。
8：Protected frame：该位被置1，帧收到链路层安全协议包含，
9：Order：该位被置1，帧与帧严格要求依次传送。
Duration/ID字段
紧跟在FrameControl字段之后，此字段有很多功能，有三种可能是形式：
1：Duration:持续时间，bit15被设定为0。用来记载网络分配矢量（NAV），访问媒介的时间限制由NAV指定。，Duration/ID字段被用来设定NAV。
2：无竞争周期所传送的帧（CFP）。bit15被设为1，bit14被设为0。其余所有位均为0，字段值为32768。
3：PS-Poll帧：bit15和bit14均被设为1，用于从省电模式醒来的Station发送
AID（关联标知符）以取得在AP中的缓存帧。
Address字段

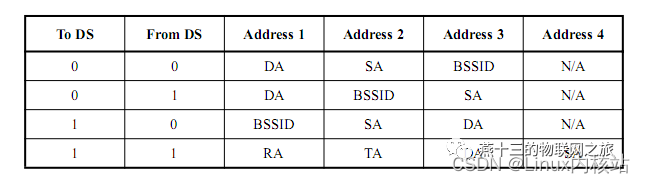

一个802.11帧最多可以包含4个Address字段。通常有3个，SA、DA、BSSID，由To DS/From DS位来决定。
其中：
BSSID：基本服务集标识符
DA：目的地址
SA：源地址
RA:接收端地址
TA：发送端地址

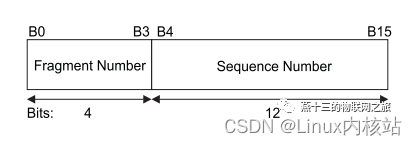

SequenceControl（顺序控制）字段
此字段16位，用来重组帧片段及丢弃重复帧。它是由4位的片段编号（fragment number）字段以及12位的顺序（sequence nubmer）编号。
控制帧未使用顺序编号，无此字段。
当上层帧交给MAC传送时，会被赋予一个顺序编号。此字段的作用相当于已传帧的计数器取4096的模，此计数器从0起算，MAC每处理一个上层封包它就会累加1，如果上层封包被分段处理，则所有帧片段都会具有相同的顺序编号。如果是重传帧，则顺序编号不会有任何改变。
帧片段之间的差异在于片段编号，第一个片段的编号为0，其后每个片段编号依次累加1，重传的片段编号会保持原始的顺序编号以协助重组。
FrameBody(（帧主体）字段
也称为数据字段，负责在工作站之间传递上层有效载荷。
FCS（帧校验序列）字段
循环冗余校验（CRC）码，FCS让工作站能攻检查所收到的帧的完整性。FCS的计算范围涵盖MAC标头里所有字段以及帧主体。
当帧送至无线接口时会先计算FCS，然后在经过RF链路传送出去。接收端随后会为收到的帧计算FCS，然后与记录在帧中的FCS进行比较。如果两者相符，则该帧极有可能在传送过程中未受损。
最后来一张Omnipeek抓包截图：
