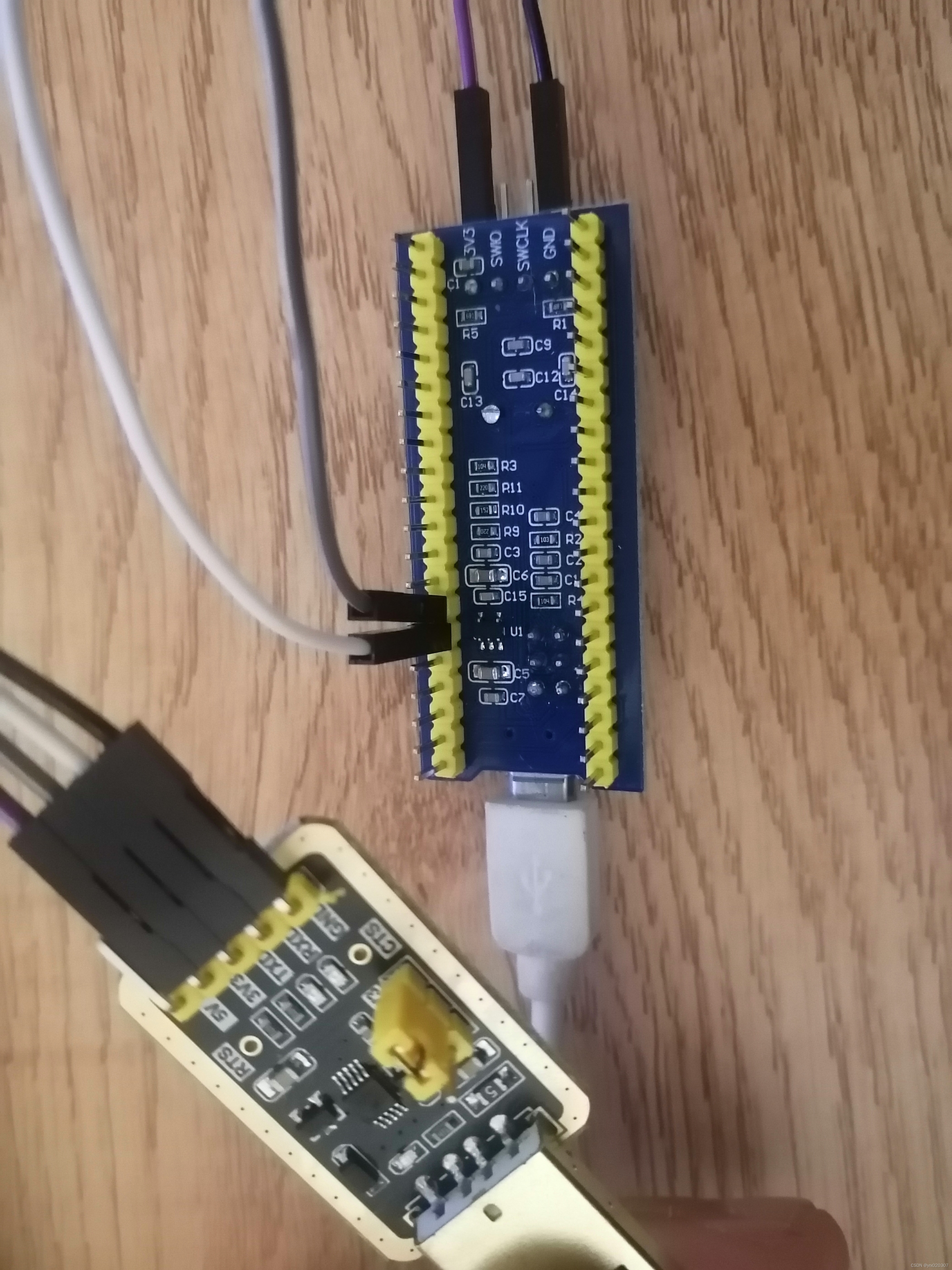

1.接线
请添加图片描述
请添加图片描述

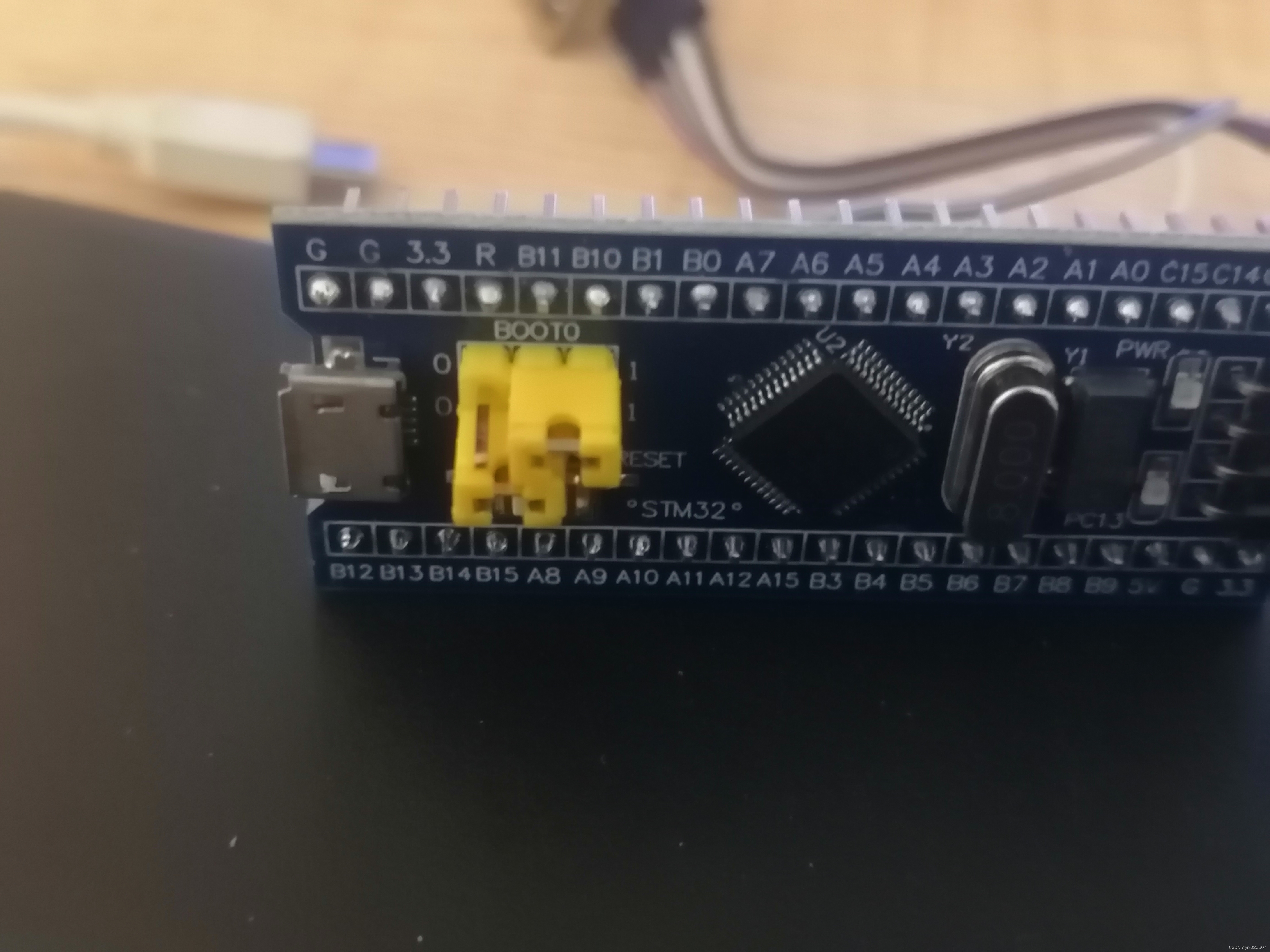

2.配置跳帽
跳线帽插在BOOT0为高电平上（上电之前配置，目的是让核心板从ISP启动）
请添加图片描述
3.用usb转ttl工具连接核心板和电脑

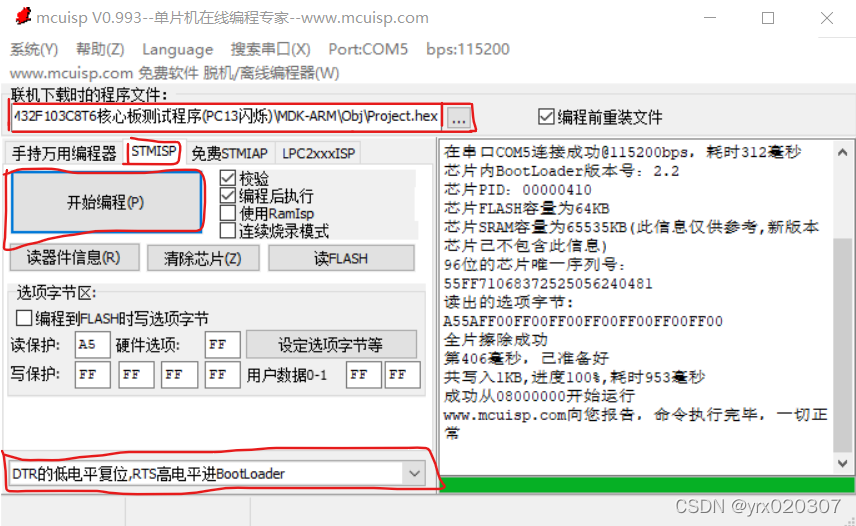

4.打开软件烧录
在这里插入图片描述
在这里插入图片描述

淘宝店要求这样操作，不知道原因

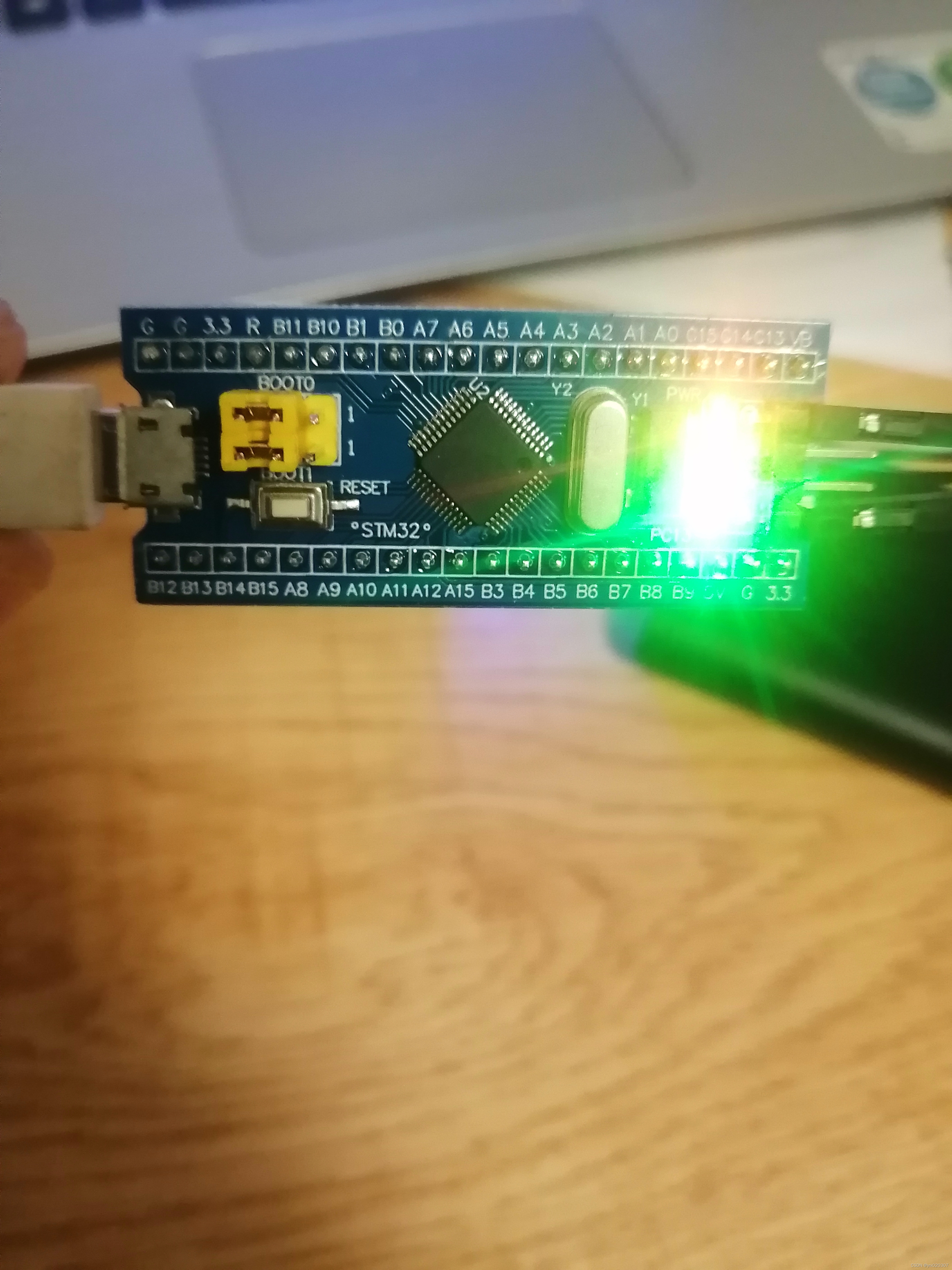

5.配置跳帽
下载完程序，要把置boot0为1的跳帽拿走，用来退出ISP状态，否则会出现如下现象：掉电或复位后程序不运行。

请添加图片描述或
请添加图片描述
