用USB转TTL串口烧录程序 STM32F103C8T6核心板(CH340)

这个方法步骤比较繁琐，仅作为st-link烧录的补充。

---

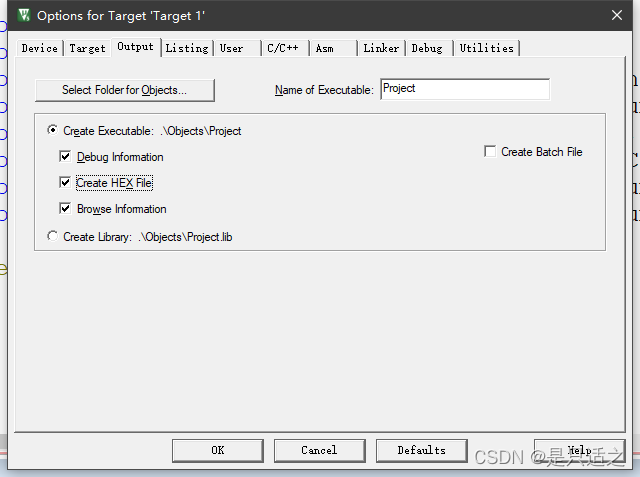

1.选择在编译时，创建.hex文件。

打开魔棒工具，勾选Create HEX File

2.点击编译程序，创建.hex文件。

点击“编译”后，.hex 在Objects文件夹中。

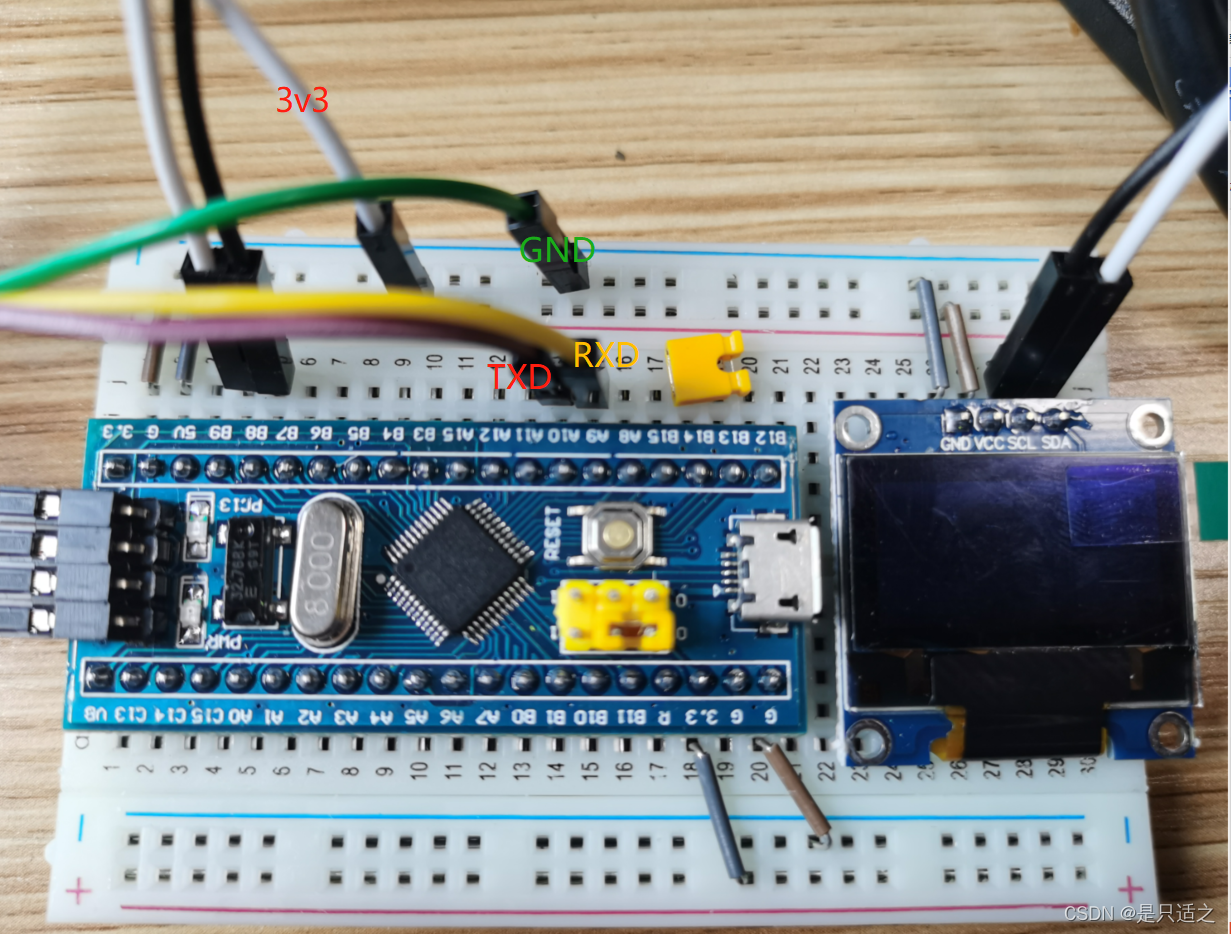

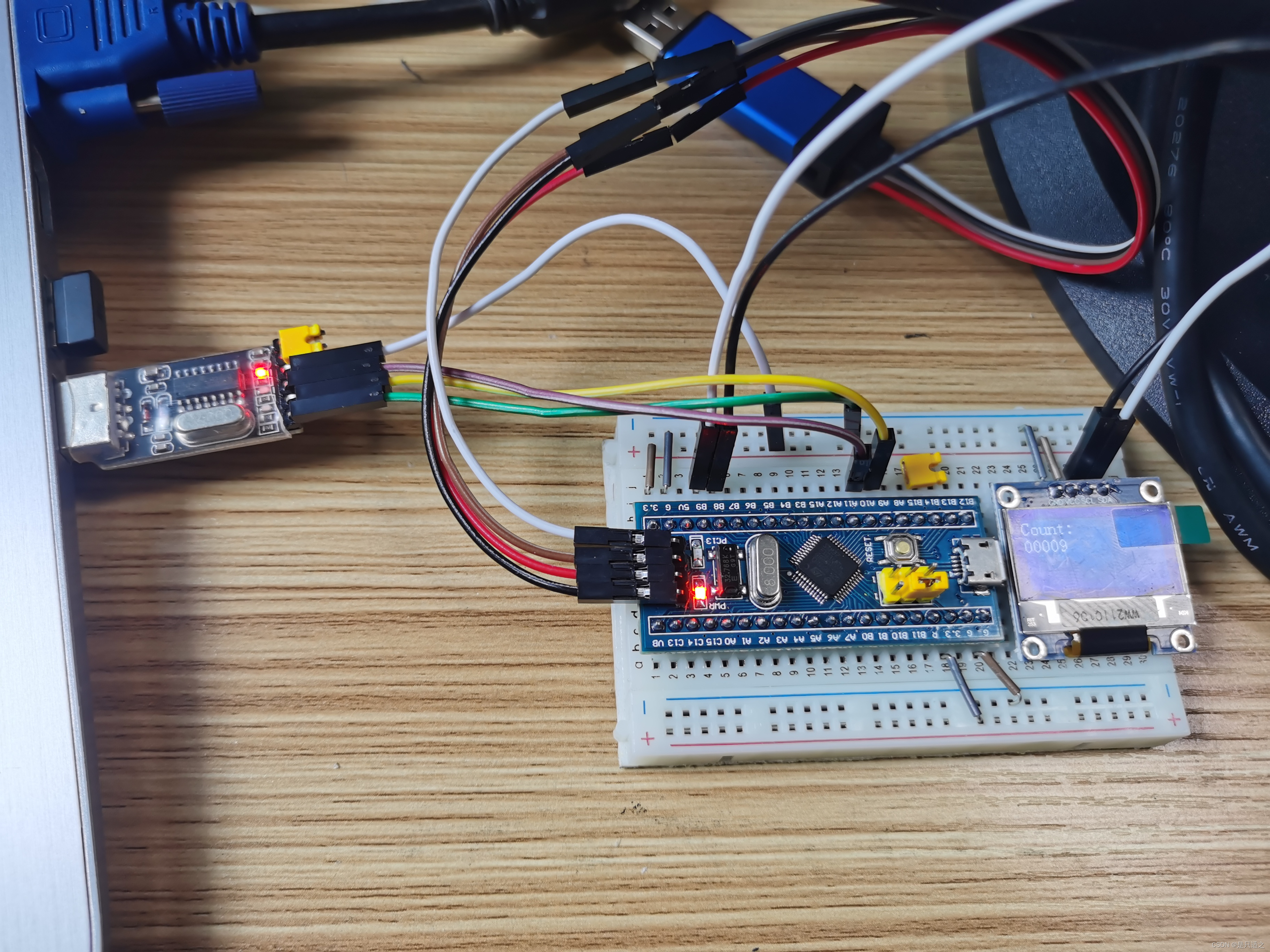

3.接线

TXD接STM32上PA9        TXD接STM32上PA10

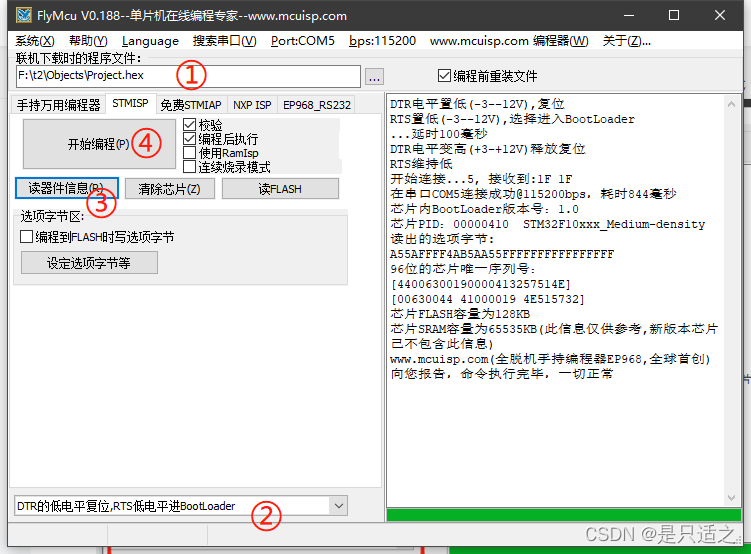

4.配置烧录软件

1.①中选择刚才创建的.hex文件

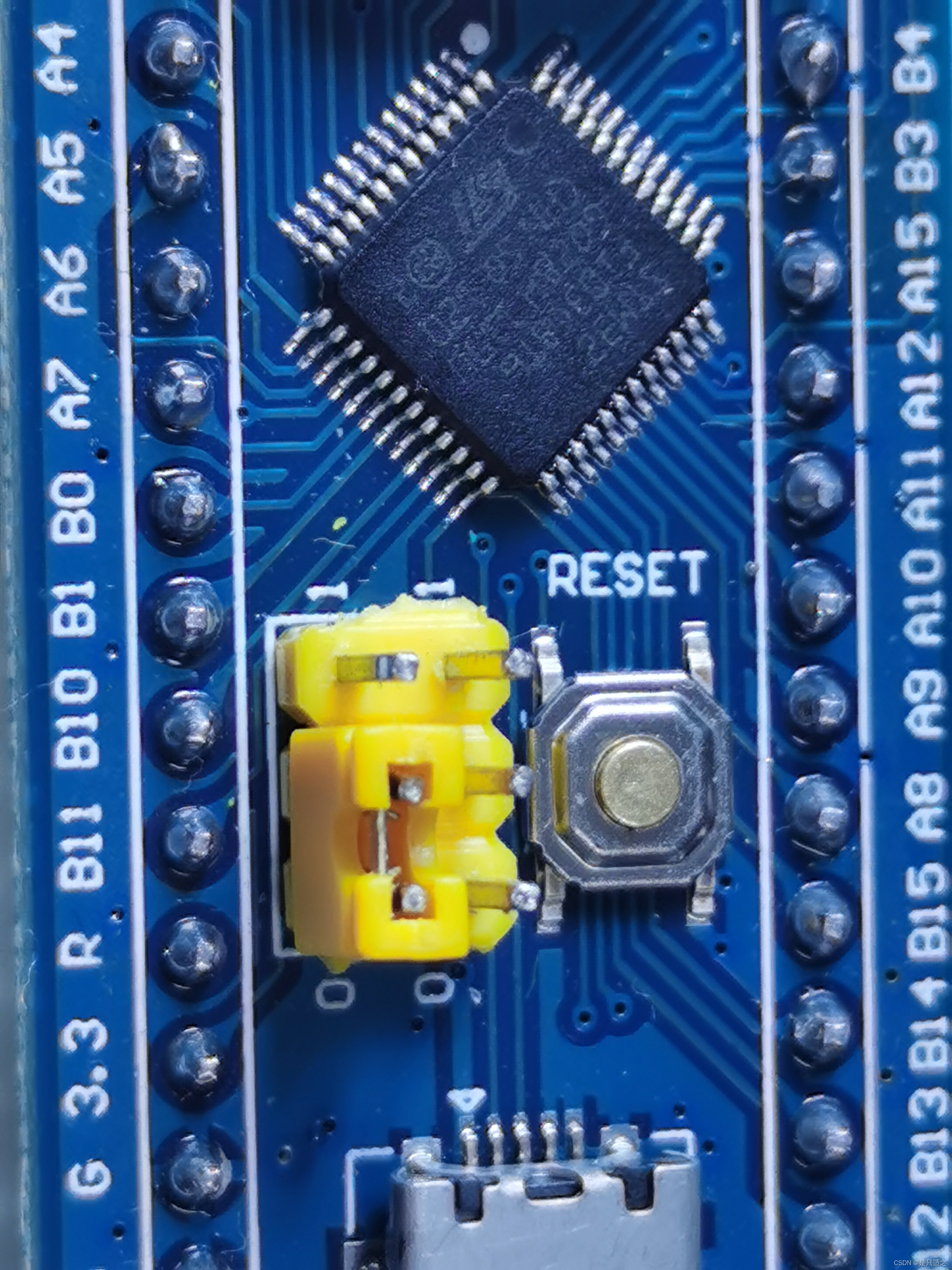

2.选择如果②选择的是        “DTR的高电平复位，RTS低电平进BootLoader”，跳线帽插拔如图所示。

3.按下stm32上的复位键。

4，点击③，读器件信息。如果读取到了右边会显示 正常。

5. 点击⑤，开始编程，将程序烧录进去。
