体重秤中的称重传感器的工作原理

刚过完年，小编就迫不及待的上秤测体重了，结果一不小心把体重秤给踩碎了！这可不是本人太重了，是体重秤太"脆弱"了

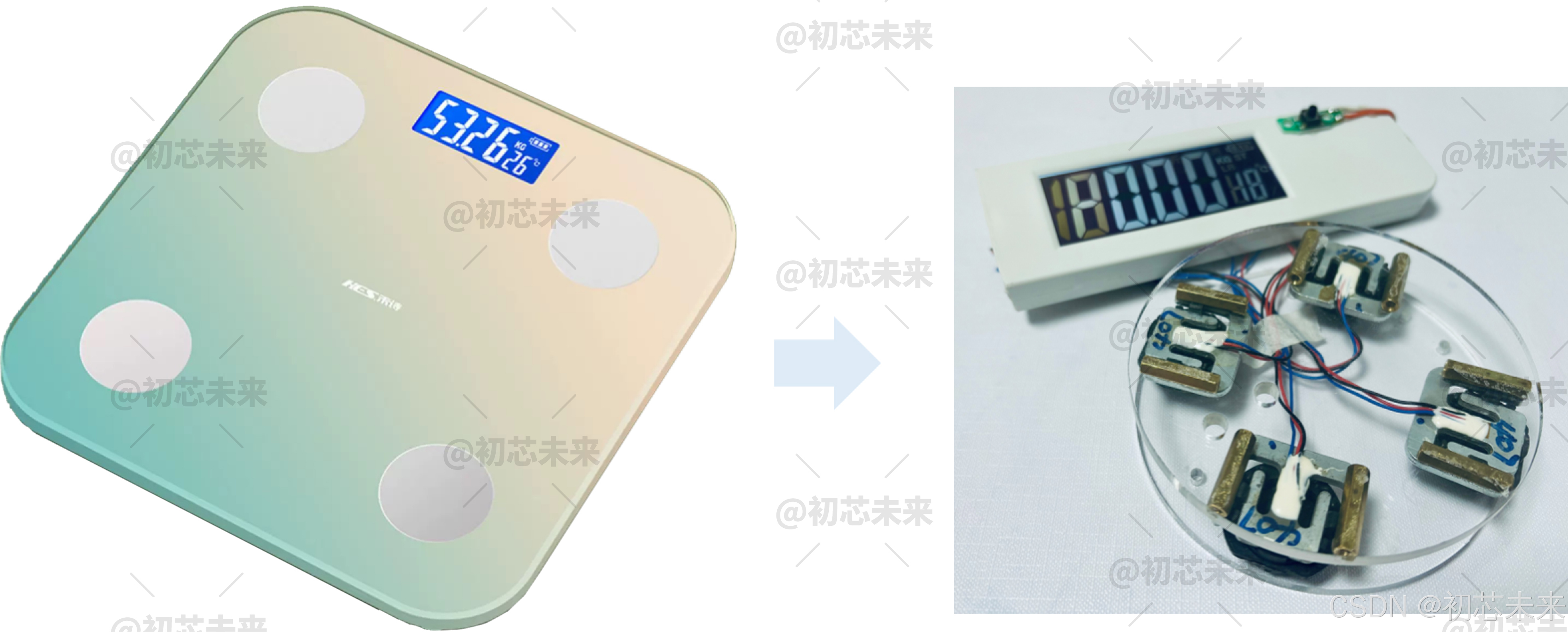

本着不浪费的原则，小编把体重秤里的电子器件全都拆出来了，顺便改造了一下，重新制作了一个小电子秤，这篇文章就跟大家分享一下称重传感器的工作原理和小电子秤的制作过程。

1.体重秤里有什么

1) 液晶显示屏

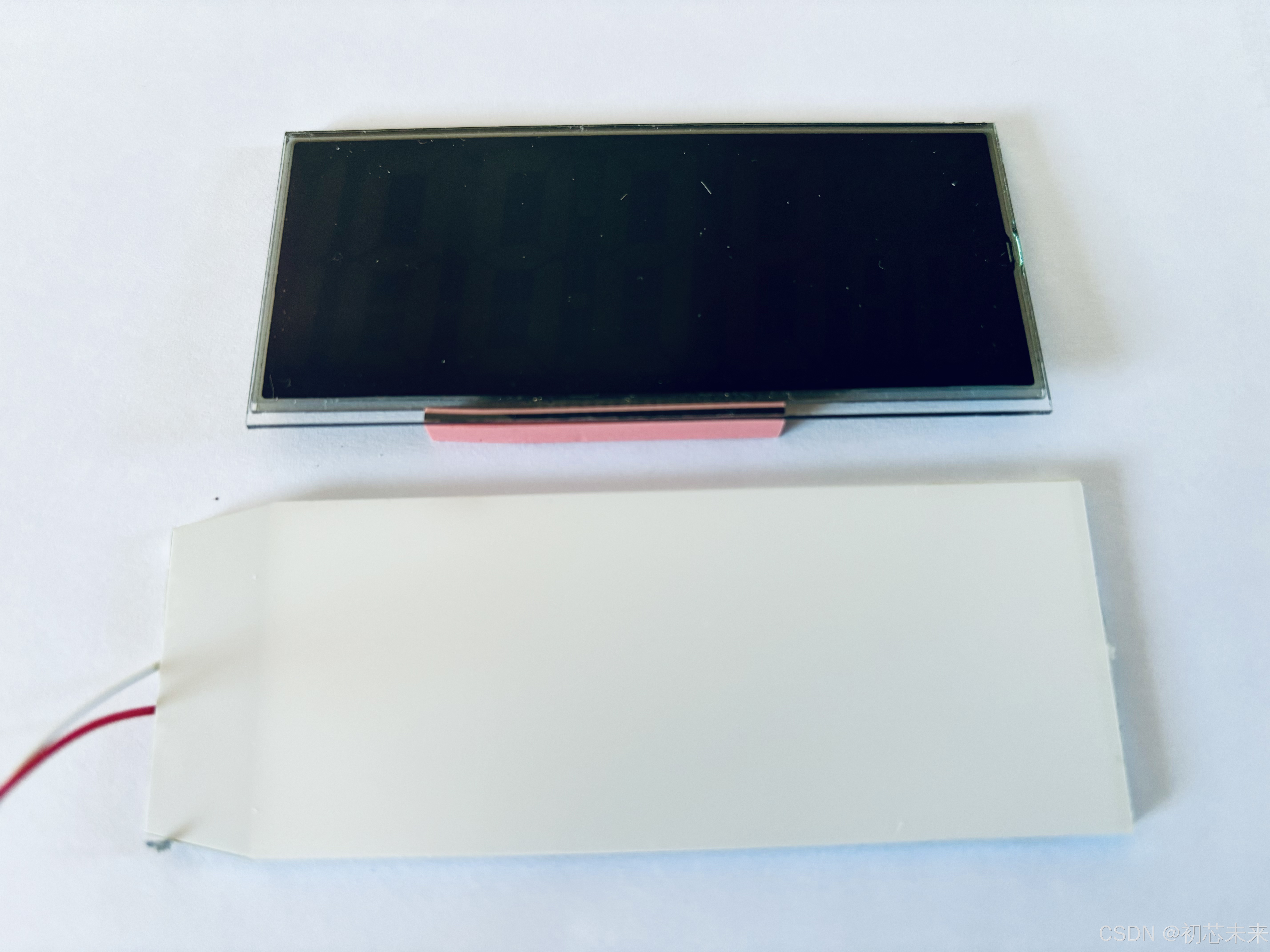

这款液晶显示屏可以显示段码，但不主动发光，它的背后还需要一个发光板，更神奇的是液晶屏和PCB电路板之间不是通过插针或者引线连接的，而是通过一条导电胶条来连接！只需要把导电胶条夹紧在液晶屏和PCB电路板的电极位置即可！

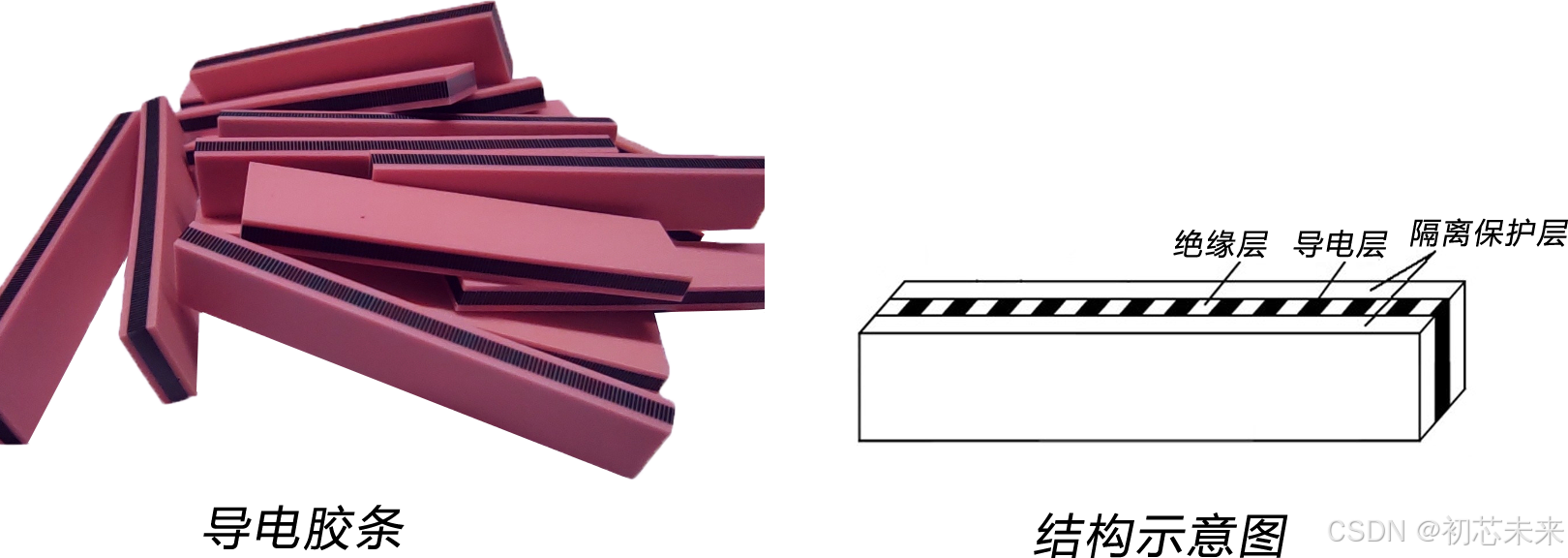

导电胶条俗称为斑马条，是用于导电的产品。该产品由导电硅胶和绝缘硅胶交替分层叠加后硫化成型。导电橡胶连接器性能稳定可靠，生产装配简便高效。广泛用于游戏机、电话、电子表、计算器、仪表等产品的液晶显示器与电路板的连接。(定义来源于网络，感兴趣的小伙伴可以自行搜索)

2) 称重传感器

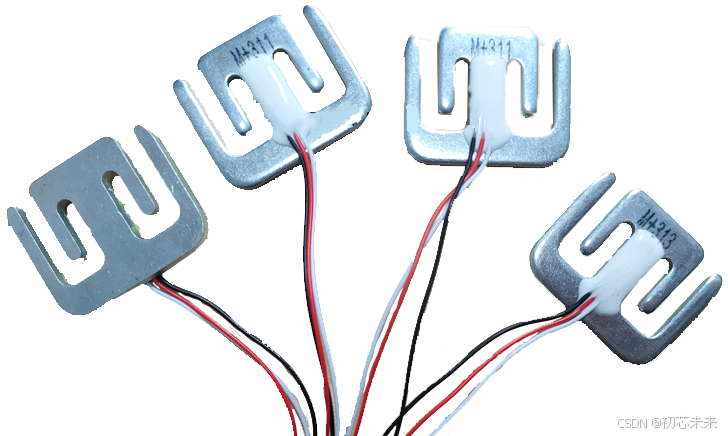

体重秤里的称重传感器是一种电阻应变式压力传感器，中间白色覆胶下面贴有应变片，电阻为1000Ω，量程为50kg。

一个体重秤采用四个称重传感器，四个称重传感器串联在一起组成全桥电路，总量程为50kgx4=200kg。

这里的称重传感器是一种半桥传感器，其内部有两个电阻应变片，引出3条引脚线，分别是红、黑、白(或蓝)，红色是电阻应变片中间引出的线。

3) 电路板

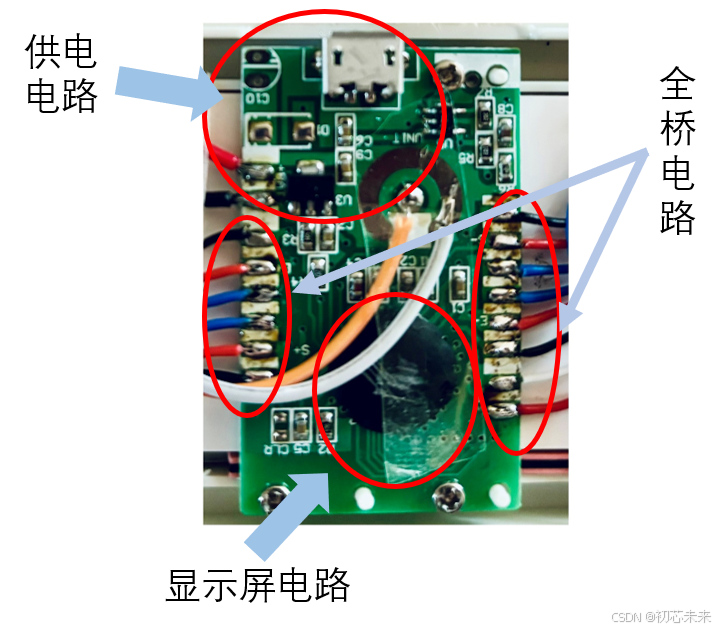

电路板上可以大致分为供电电路、液晶屏显示电路、压力传感器的全桥电路这几部分。

供电电路：分为锂电池供电和碱性电池供电两部分，锂电池供电还提供了USB充电口和充电电路。

液晶屏显示电路：这一部分的核心就是驱动芯片，但是生产商用黑色的环氧树脂直接将芯片封装在电路板上了，所以小编也不清楚用的是什么型号的驱动芯片。

全桥电路：应该叫惠斯通电桥，这是由四个电阻组成的电桥电路，可以利用电阻的变化来测量物理量的变化，是一种精度很高的测量方式。

2.体重秤工作原理

1) 称重原理

体重秤中的压力传感器通常采用金属电阻应变片，这些应变片粘贴在弹性材料上，即这里的E字形应变梁部分。

测量物体重量时，压力传感器外侧边被施加压力，中间的E字形应变梁部分在底座的支撑下，和外侧边形成了一个相反的剪切力，此时E字形应变梁上的弹性材料会发生形变，导致应变片的电阻值发生变化。

由这些传感器组成的电桥电路会失去平衡，从而测量出这些电阻值的变化，进而转换为可测量的电信号，再经过校准和计算后，可以精确地表示物体的重量。

2) 全桥电路

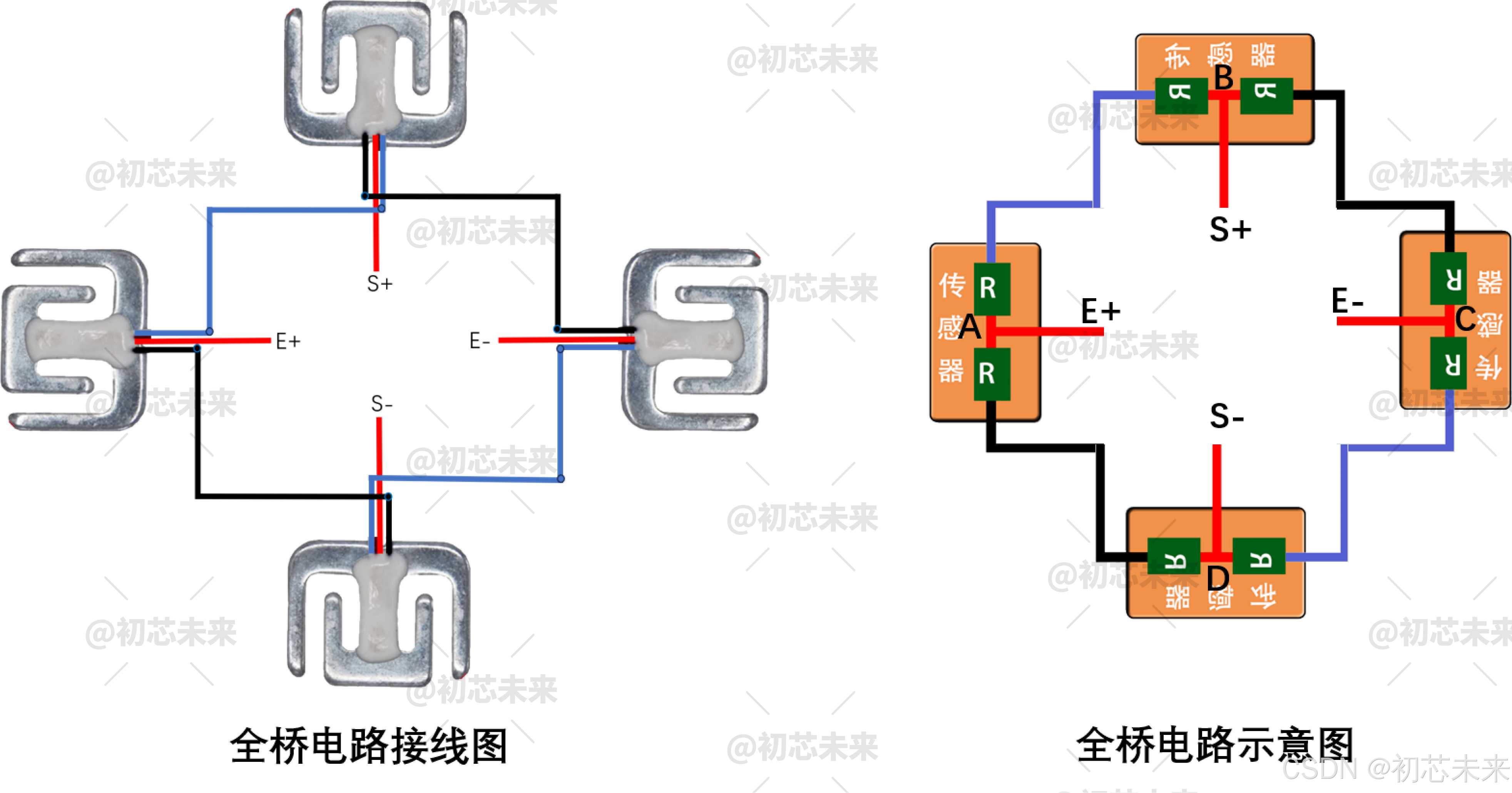

全桥电路(惠斯通电桥)是由四个称重传感器串联组成，把相邻传感器的黑线串接，蓝线(或白线)串接，4条红线分别接E+、E-、S+、S-，这就组成了一个全桥电路，其中，接E+和E-的红线为供电端，接S+和S-的红线为输出端。 注意：示意图中上下两个传感器是翻转后的样子

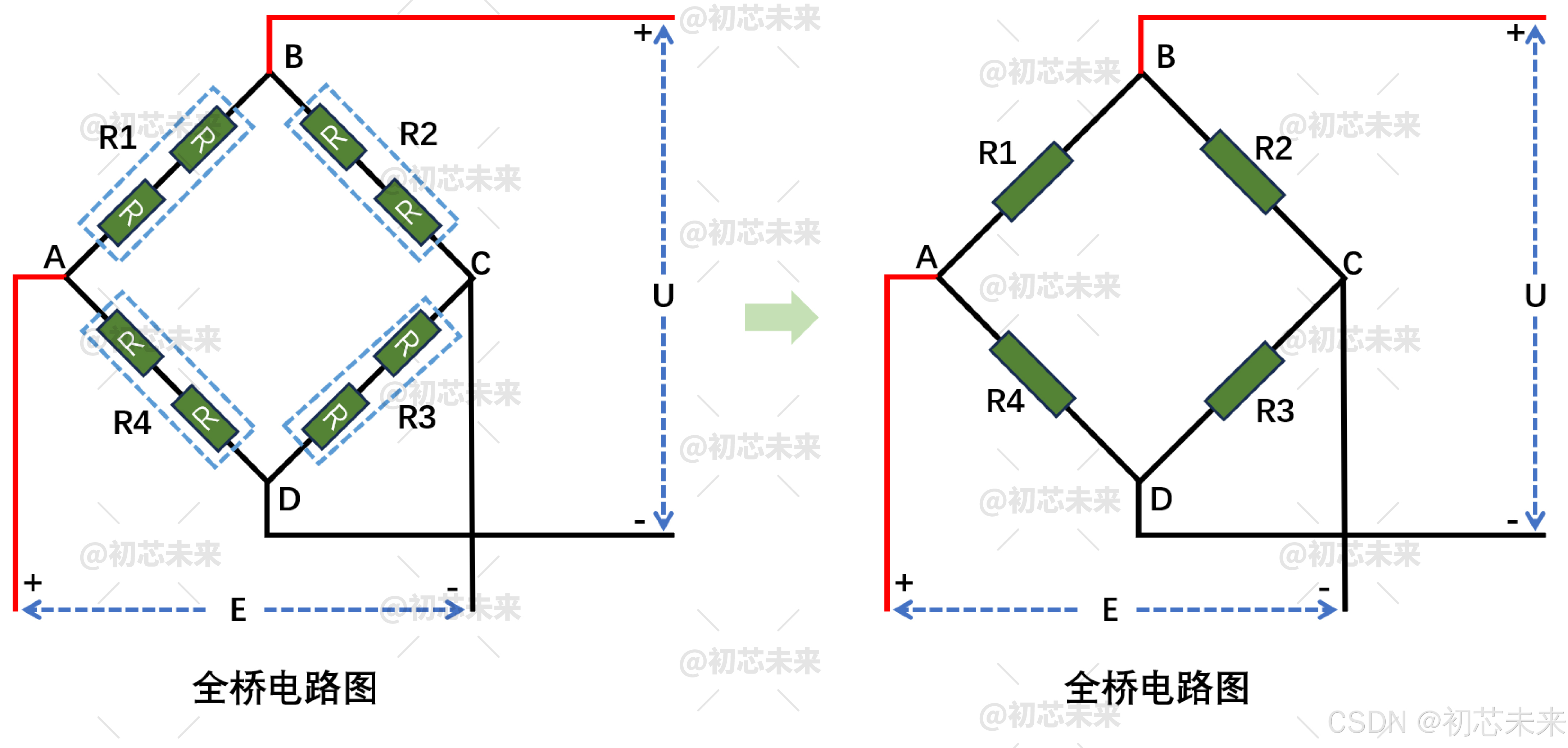

全桥电路(惠斯通电桥)的四个桥臂上的电阻可以记为R1、R2、R3、R4，其输入电压为E,输出电压为U，通过后续电路的放大和计算就可以得出物体的重量。所以电桥的输出电压U就比较关键了，这里小编简单跟大家分享一下它的计算过程：

输出电压U就是图中B点的电压UB减去D点的电压UD，由欧姆定律和分压定律可以得出：

因此，

由于体重秤里用的称重传感器都是一样的，在没有测量物体时，应变片不发生形变，其阻值相同，即R1=R2=R3=R4，全桥电路处于平衡状态，每个桥臂的电阻相同，也就是等臂电桥，此时输出电压U=0。

当测量物体时，应变片受力形变，其阻值发生变化，可记为R+ΔR，此时,

在等臂电桥中，R1=R2=R3=R4=R，因此，

当ΔRi<<R(i=1,2,3,4)时，略去式子中的高阶微量，则

由此即可求出输出电压U，然后再计算出物体的重量。

3.改造电子秤

1) 改造过程

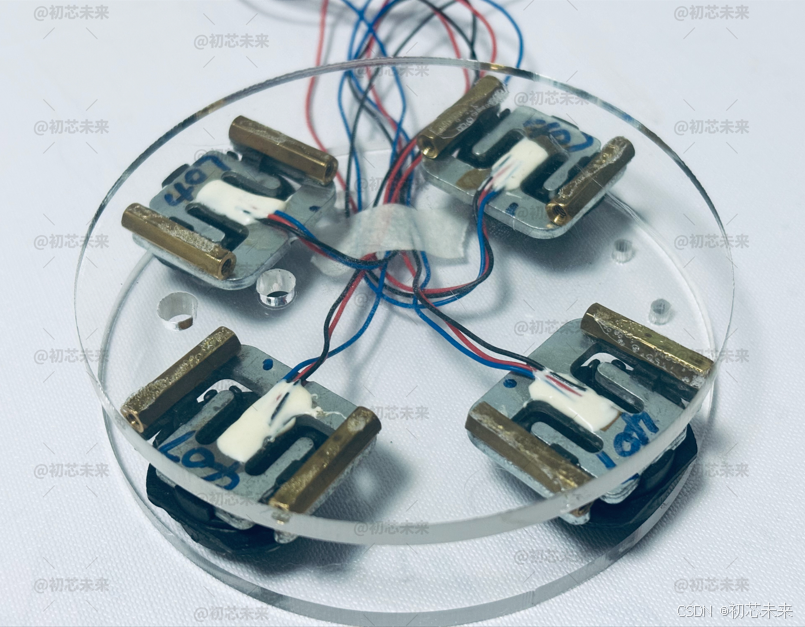

小编从某宝买了两个亚克力托盘和四个传感器引脚垫，四个称重传感器卡在引脚垫上，再用胶粘在一个亚克力托盘(底座)上，一定要保证四个传感器在同一水平高度。

这里要特别注意，这四个称重传感器原先是依靠体重秤外壳固定住四周的，这里小编没找到合适的东西来固定，直接在每个传感器两侧粘的铜柱作为支撑，然后再粘上另一个亚克力托盘作为称重面，这样在称重面上放置物体，压力传感器外侧边被施加压力，中间的E字形应变梁部分在底座的支撑下，就和外侧边形成一个相反的剪切力了。

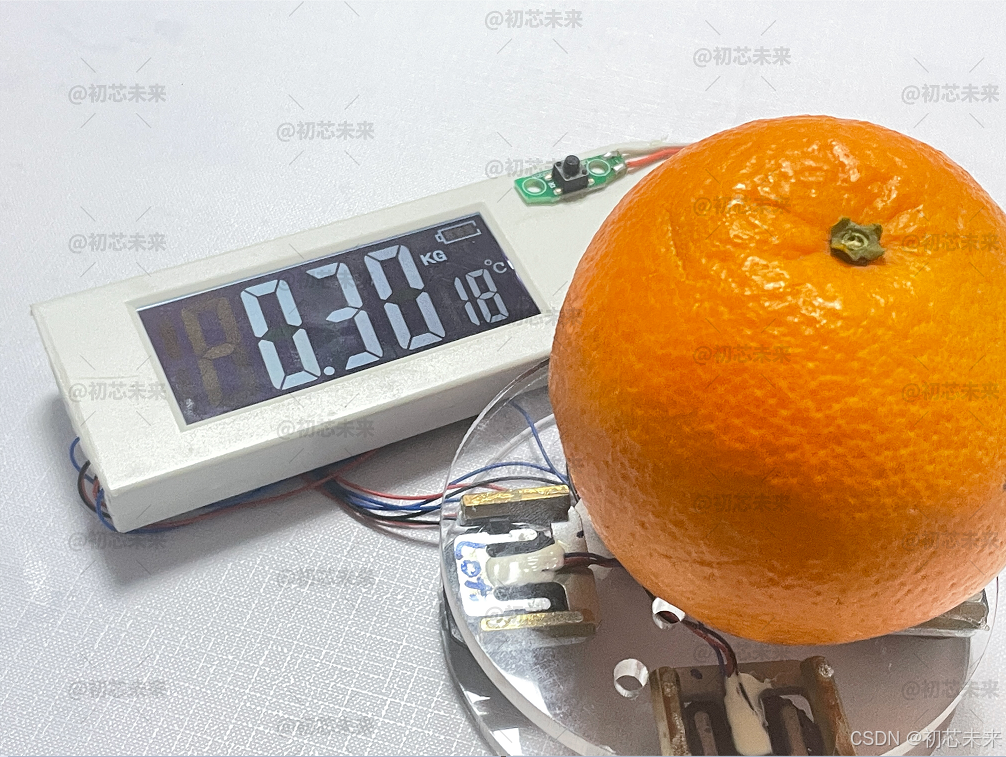

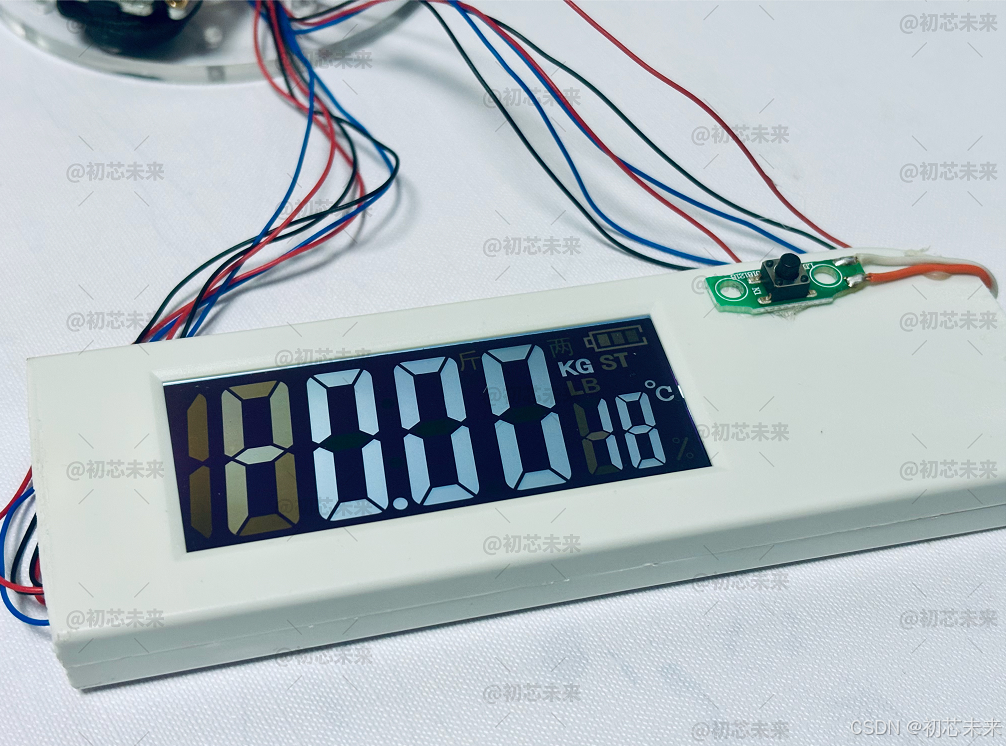

另外，由于被测物体重量大于5kg才会唤醒体重秤，但是小编改成小电子秤以后几乎不秤这么重的物体，所以不能利用这种方式唤醒电子秤。好在小编足够机灵，体重秤也足够给力，它还有自带了一个按钮，主要用来唤醒和切换单位的(斤和kg)，小编就把这一按钮用杜邦线接到显示屏旁边，称重的时候只要按一下按钮就可以了！

**注：**这个体重秤还存在一个很大问题，就是它的称重范围在0.2~180kg，也就是说它只能秤0.2kg以上的物体，0.2kg以下的就秤不了了
