称重传感器入门知识总结

近日接手一个包含称重功能的项目，但之前对于称重传感器的认识仅仅是停留在大学传感器课程的层面，没有实际使用过。经过这两周项目对我的“折磨”，基本是搞定了称重问题。
本项目产品的称重功能用于测量婴幼儿体重，相当于体重秤，故精度要求较低，示值误差达到1%以内即可。

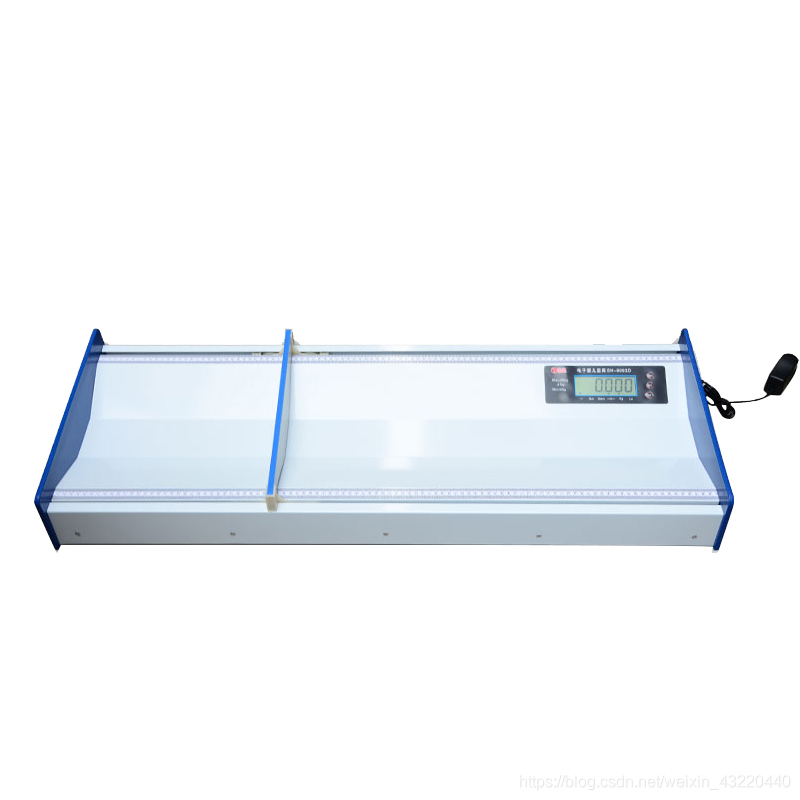

因公司原因，不便展示实际产品图片，从某宝上找了个类似的，我们的比这个要大，大约长1.6m，宽0.5m，类似于小地磅的结构。
引用某宝图片，实际产品与之类似
一般来说，小地磅都是4个传感器的结构，即每个角上都有一个传感器。我们原来也是这种结构，但是为了简化结构和降低成本，这次改成了2个传感器的结构，即左右各一个。

名词解释：
偏载误差：按照规程规定的载荷放置在秤盘上不同的位置时，称量仪器所显示的示值的最大误差

这里简要说一下称重传感器吧，称重传感器按使用方法分有单点和多点两种，单点的一般用在小台秤上，适合单个使用，多点的一般用在大型衡器上，适合多个（一般是4个，多的有6个的）并联使用。
拿广测（http://www.guangce.com/products-detail.php?ProId=103）的传感器来说吧，YZC-665是单点的，这种传感器出厂没有做一致化处理，即没有将输出信号一致化，实际测试零点上会存在0.05-0.3mV左右的差异，
