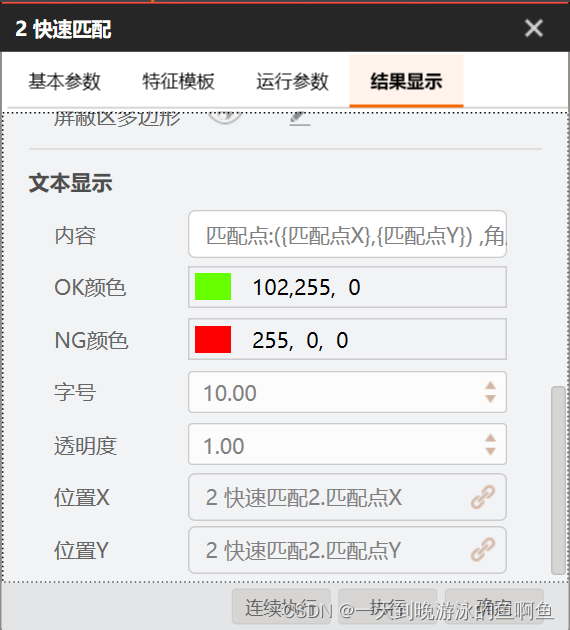

1、在检测模块中设置显示文本的内容和格式

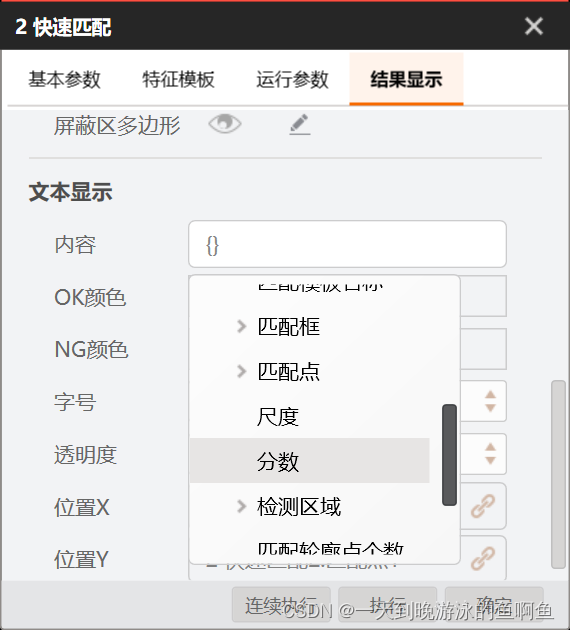

(1)“内容”中,只需要将鼠标移动到大括号{}中,会自动下来显示相应模块的检测结果,选择想要显示的内容即可。注意,如果将“内容”中清空了,再输入则无法输入,此时可以从其他地方复制、粘贴过来一个大括号{},即可正常引用要显示的内容。

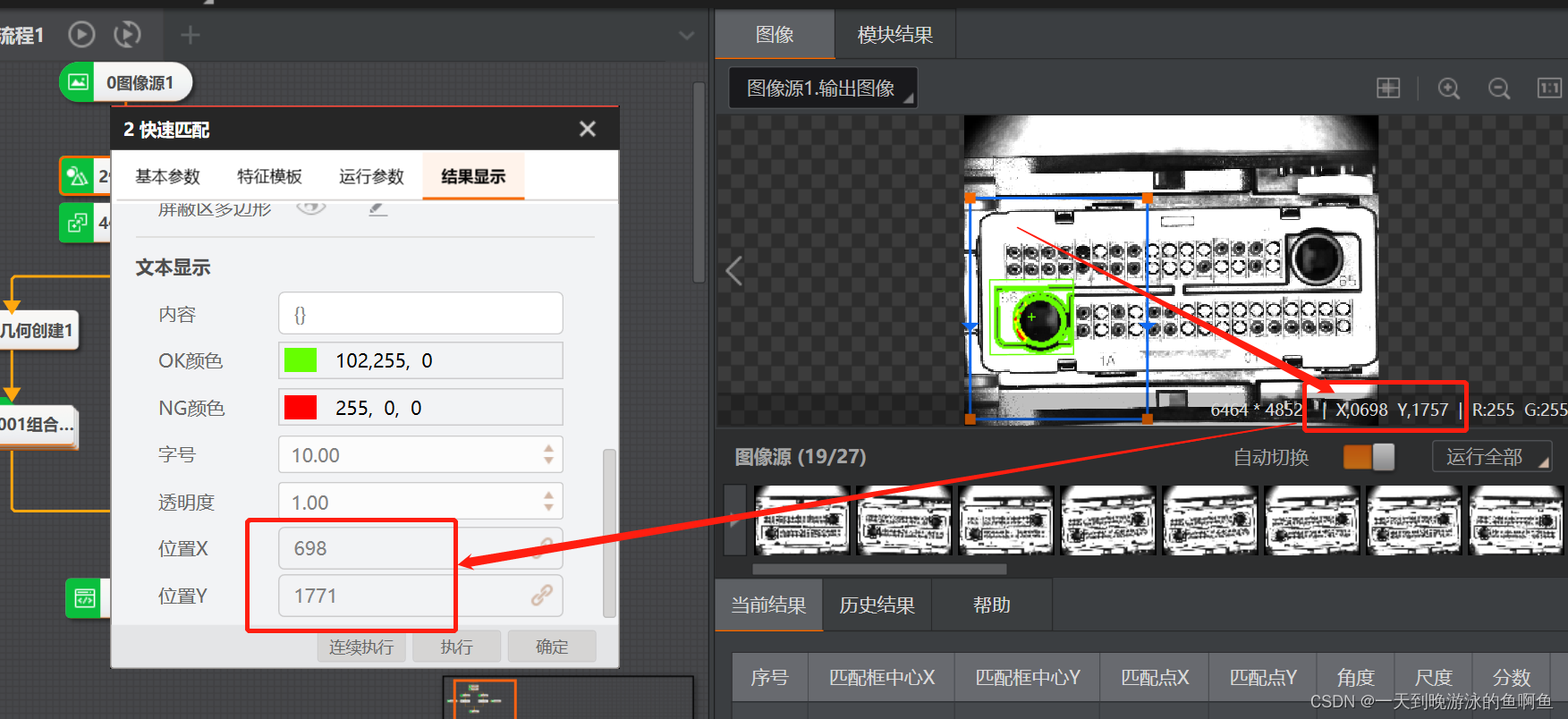

(2)“字号”设置字体大小,位置X/Y可以输入或引用要在图像中显示的位置,设置完成后点击“确定”。将鼠标放在图像窗口中,即可看到想要显示位置的坐标。
2、在界面编辑中设置“图形配置”,选择需要显示的模块,勾选“显示文本”
3、点击界面编辑中的“预览”按钮,点击运行,即可看到结果
4、针对没有“文本显示”的模块,比如卡尺工具,需要在流程中增加格式化模块,输出想要的结果文本,同时在界面设计的图形配置中显示。
5、文本显示在界面上,除了上述在界面设计的图形配置中显示,还有一个办法是通过图形收集模块将需要显示的内容收集起来,然后在界面的图形配置显示。
