1.说明

最近在研究JSBSim的代码，首先百度了一些JSBSim相关的文档和教程，有一篇《Building_JSBSim_with_Visual_Cpp_2010》讲了如何利用VS2010编译JSBSim，参考这个教程编译完成了一个JSBSim工程。但是这个工程是好多年以前的了，在GitHub上下载的最新JSBSim工程已经无法使用VS2010来编译了，所以就用VS2015将JSBSim最新的代码编译了一遍，其中配置内容和VS2010略有不同，所以记录下来，以便参考。

2.代码下载

JSBSim项目的代码下载地址如下：

Sourceforge下载地址：https://sourceforge.net/p/jsbsim/code/ci/master/tree/

GitHub下载地址：https://github.com/JSBSim-Team/jsbsim/tree/master

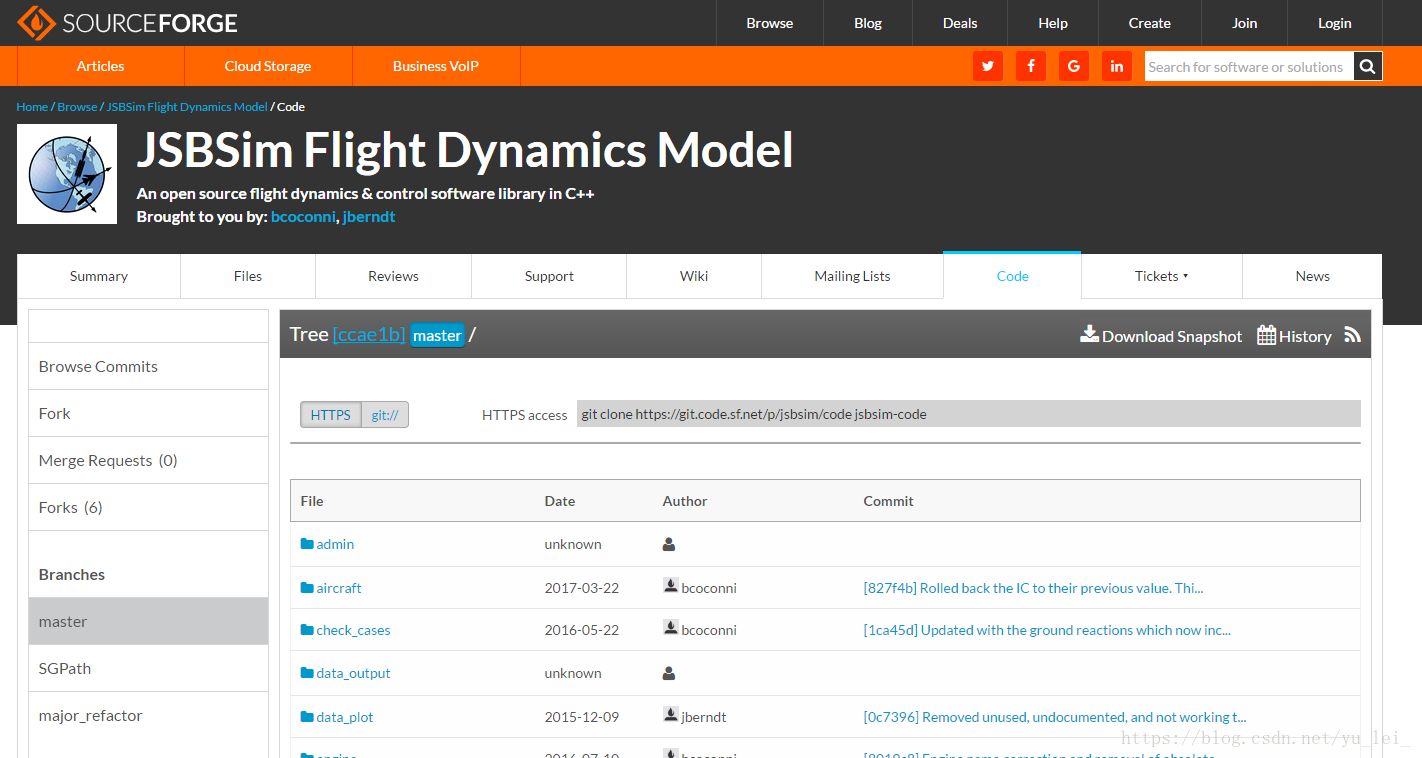

其中Sourceforge下载地址打开如下图，在右侧的JSBSim版本分支中有三个，分别是master、SG_Path和major_refactor，三个分支应该是不同时期的JSBSim版本，其中master应该是比较新的版本，下载后可以使用VS2015进行编译。

根据SourceForge上的消息，JSBSim在2018年5月份开始迁移到GitHub上了，所以目前JSBSim项目的维护应该是在GitHub上进行着，如果要接触最新的JSBSim代码，可以考虑在GitHub上关注这个项目。

3.编译成可执行文件

下载得到JSBSim工程包，解压后打开sln文件，最新的JSBSim工程中sln文件只能用VS2015以上的版本才能打开，打开后的界面如下：

目前这个解决方案中包含了三个工程，第一个项目aeromatic是生成飞行器配置xml文件的工具，第三个工程prep_plot是辅助画图的工具，在此我们重点关注JSBSim工程。

在JSBSim工程在编译前需要进行相应的配置，配置和测试步骤如下：

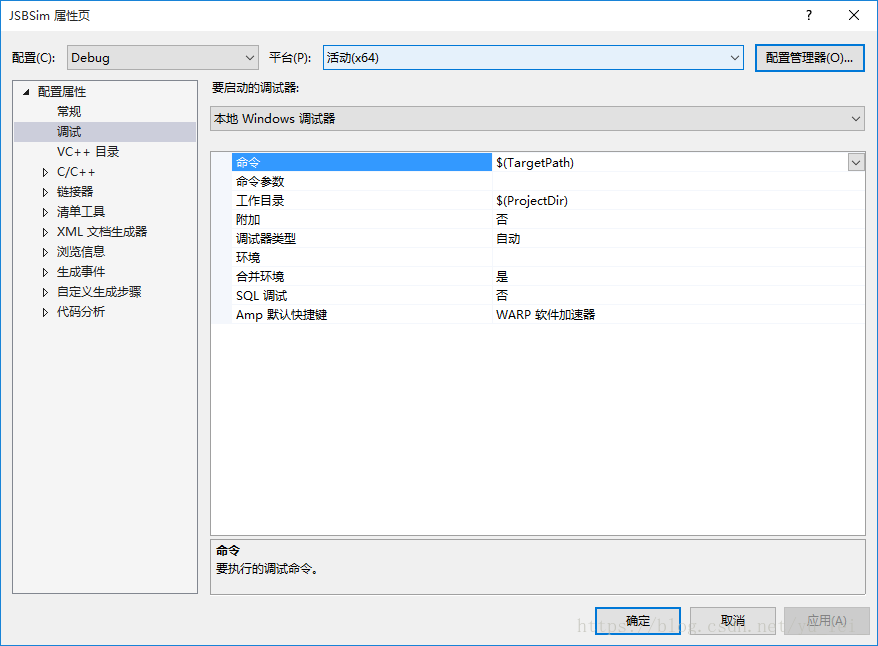

Step1.右击JSBSim工程，选择属性，打开工程属性页

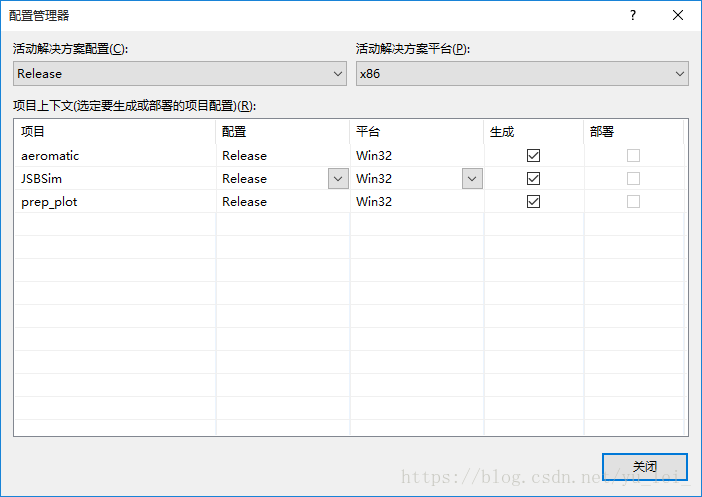

Step2.点击配置管理器按钮，进入配置管理器页面，选择相应的活动平台解决方案。其中的x64解决方案平台是为了编译成64位应用程序而使用的，而x86应用程序是为了编译成32位应用程序而使用的。在此处我们选择x86平台，解决方案配置选择Release。

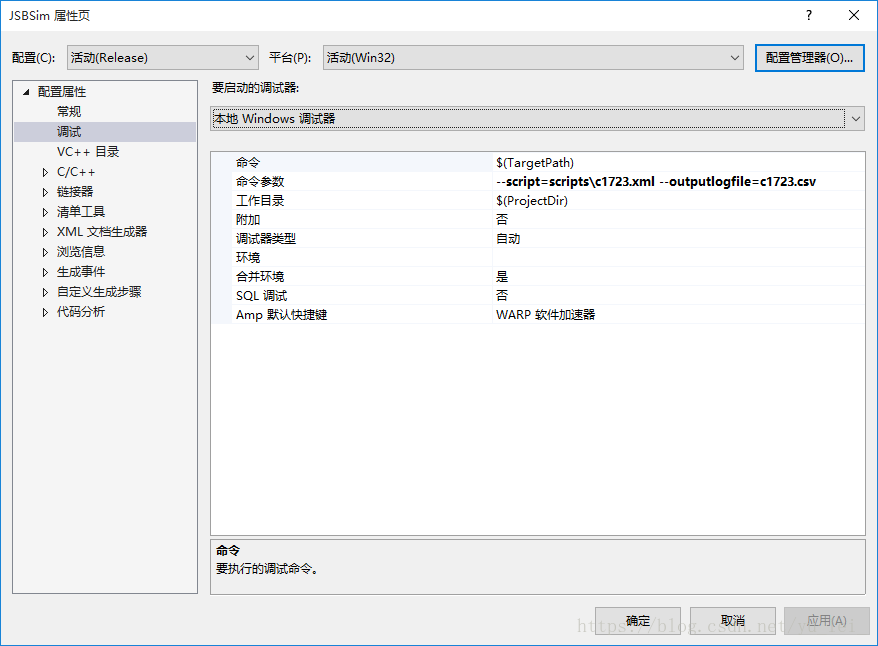

Step3.关闭配置管理器页面后，在配置属性->调试页面下的命令参数一栏输入“--script=scripts\c1723.xml --outputlogfile=c1723.csv”，这是为了方便调试所输入的命令参数。

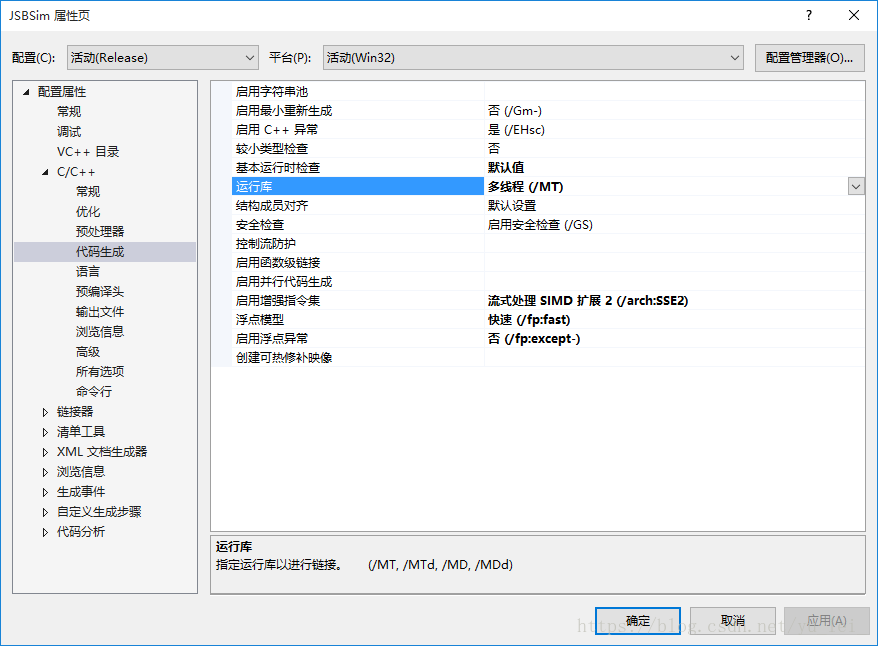

Step4.在配置属性 -> C/C++ -> 代码生成 -> 运行库一栏，设置运行库为多线程（/MT），这样设置的目的是将VS2015的运行时库作为lib链接到应用程序中，程序可以在没有安装VS2015的环境中运行。

Step5.编译程序，右击工程选择生成或者按F7即可开始编译工程，等待几分钟应该就可以编译成功了。
Step6.在成功编译之后，我们可以在工程的Release目录下找到JSBSim.exe，接下来可以运行测试。可以通过VS2015来运行JSBSim.exe，结合之前设置的命令行参数，在菜单栏选择调试->开始执行(不调试)或者按Ctrl+F5即可运行；也可以在工程目录下输入命令行指令来执行。为了方便，我写了一个批处理脚本进行测试，脚本内容如下：

del -Q c1723.csv

Release\JSBSim --script=scripts\c1723.xml --outputlogfile=c1723.csv

pause

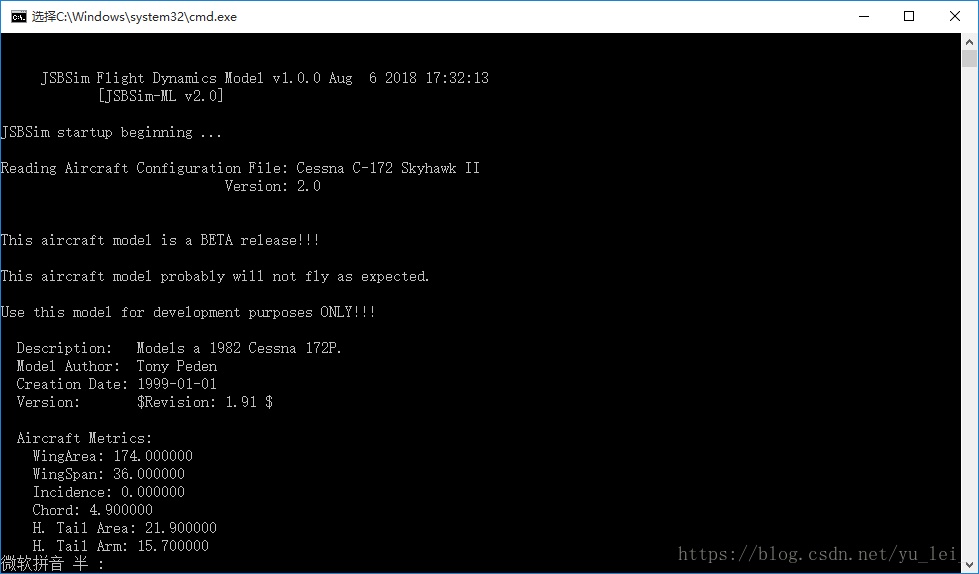

执行效果如下图，同时在工程目录下会生成C1723.csv文件，该文件以表格的形式记录下了仿真过程中的所有数据，可以用来进行分析画图或者Replay。

4.编译成静态库

面向对象的强大之处在于代码重用很方便，但是我们没法每次都添加这么多的JSBSim源代码到我们自己的工程之中，所以考虑将JSBSim的代码编译成静态库来使用，这样每次只需添加JSBSim的静态库就可以复用其中已有的许多轮子了。编译配置过程如下：

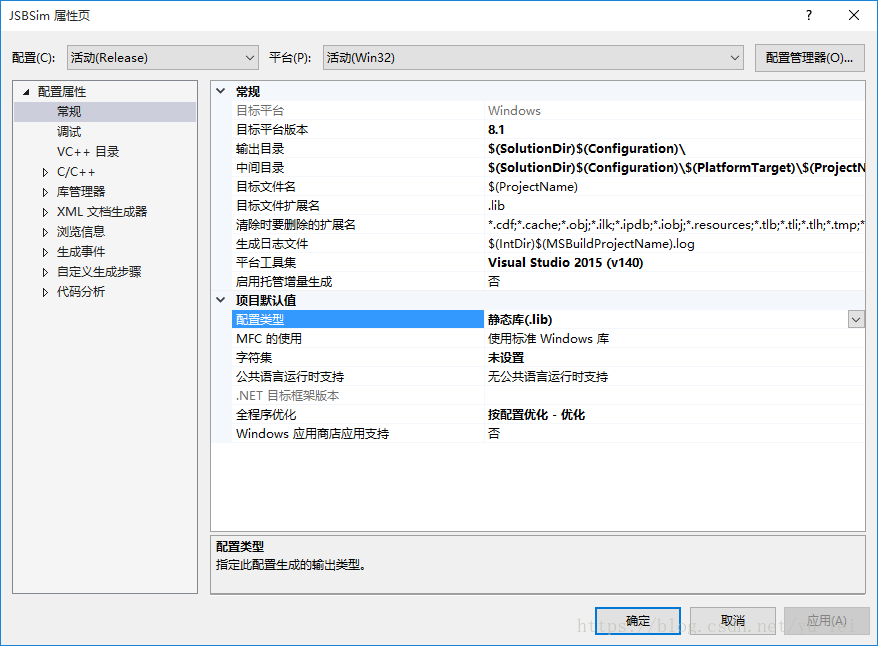

Step1.打开JSBSim工程属性页，在此之前，我们应该已经在配置管理器中配置好了要编译的平台版本了，此处选择的编译平台是Release Win32。接着在常规->配置类型一栏，将编译目标从应用程序(.exe)改为静态库(.lib)。

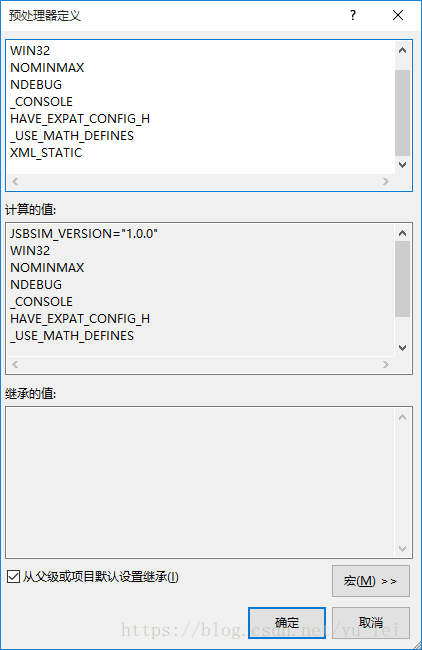

Step2.接着切换到C/C++ -> 预处理器 -> 预处理器定义一栏，选择编辑，打开预处理器定义编辑页面，在最后一行输入XML_STATIC，这是为了在工程中预先给出XML_STATIC的宏定义，从而将XML工具相关的API导出

Step3.在属性页的C/C++ -> 代码生成 –> 运行库一栏设置为多线程 (/MT)

Step4.在右侧工程目录栏中，找到JSBSim.cpp文件，右击选择移除，因为我们的静态库不需要使用main函数。
Step5.编译成功之后，就可以在工程目录下Release目录下找到编译完成的JSBSim.lib，这就是我们所得到的静态库，接下来对我们的静态库进行测试。
Step6.首先在VS2015中新建一个工程，将该工程设置为空项目，命名为JSBSimLibTest。由于VS2015在创建新项目时将.sln文件和. .vcxproj文件分开放了，我们将其移到同一目录下，并在sln解决方案中重新添加工程文件。
Step7.拷贝JSBSim工程目录下的src文件夹和JSBSim.cpp到JSBSimLibTest工程目录中，同时将我们之前编译好的JSBSim.lib拷贝到src目录中。虽然我们已经不需要JSBSim的源代码了，但是头文件还是需要的。而JSBSim.cpp则是我们用来对静态库进行测试的调用代码，看其能否实现在原工程中同样的功能。
Step8.在JSBSimLibTest工程上右击->添加->现有项，打开文件选择窗口，选择JSBSim.cpp文件。此时可以在IDE中看到添加后的文件提示了许多错误，这是因为我们还没有配置头文件包含目录以及依赖库的关系。
Step9.打开属性配置页面，然后打开配置管理器，配置要编译的工程目标为Release，平台选择Win32，这是为了和我们之前编译静态库时的配置相统一，以免编译出错。
Step10.在工程属性页 -> C/C++ -> 常规 -> 附加包含目录一栏，点击编辑，打开附加包含目录编辑页面，输入两个附加包含目录，分别是“$(ProjectDir)src”和“$(ProjectDir)src\simgear\xml”，这样编译时工程就能够找到相应的头文件了。

Step11.在工程属性页 -> C/C++ -> 代码生成 –> 运行库一栏，设置运行库和静态库一样的多线程 (/MT)。
Step12.在工程属性页 -> 链接器 -> 附加库目录一栏，添加一个附加库目录“$(ProjectDir)src”，接着在工程属性页->链接器->输入->附加依赖项一栏添加一个附加依赖库“JSBSim.lib”，这样我们就将之前编译得到的JSBSim.lib添加到我们的工程中了。
Step13.编译JSBSimLibTest工程，编译成功之后我们就得到了一个JSBSimLibTest.exe可执行文件，这个文件应该是可以实现和JSBSim.exe相同的功能的，可以运行测试一下，测试成功就说明我们编译的静态库是可用的。
