ArcGIS 基于TIN地表面数据和建筑数据进行视域分析

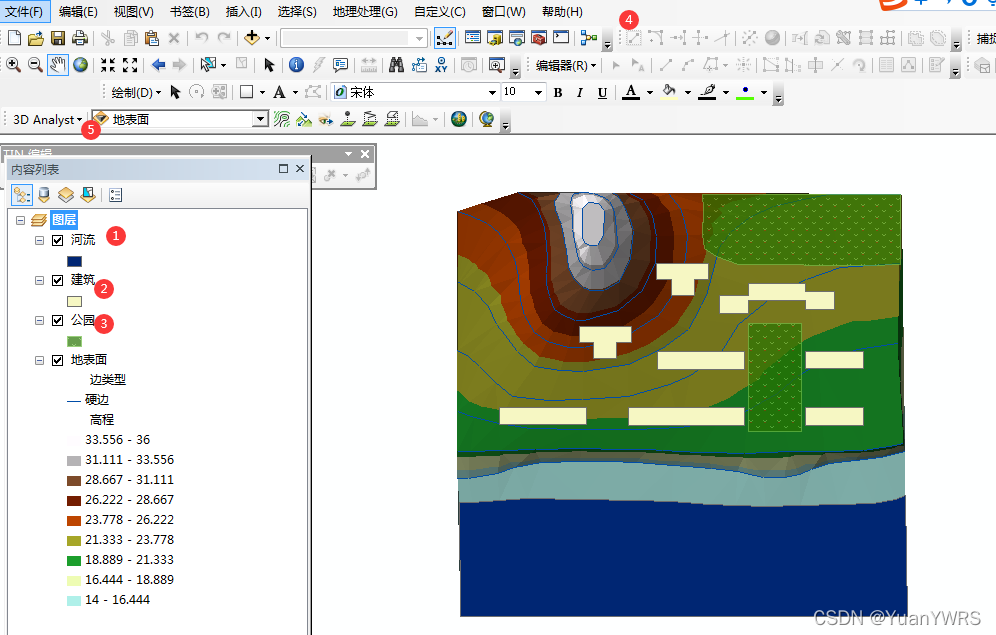

先看下我们已有的数据，有河流、建筑、公园、山体等。
4：在空白处右键激活3D分析工具。
5：查看工具。

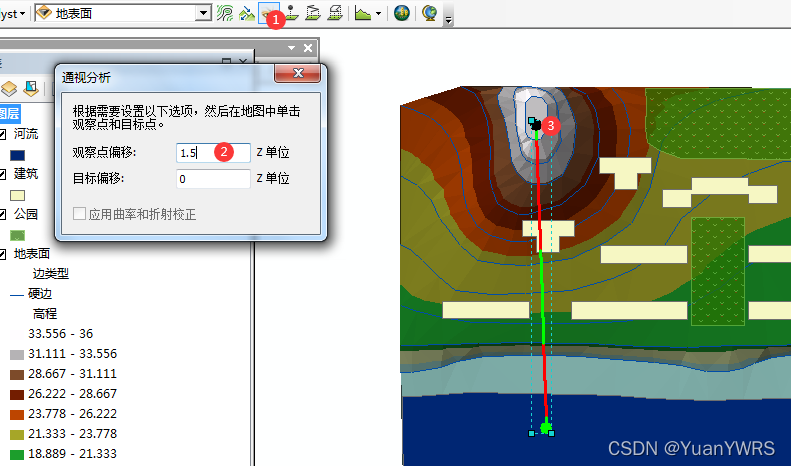

1：点击创建视线工具。
2：打开通视分析对话框，把观察点偏移设置为1.2~1.9米左右（按照观察者的身高设置）。

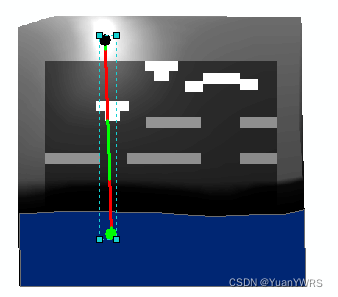

3：从山顶往河流部分拉一条视线。

从截图中我们可以发现，有两个区域 ，从山顶是看不到的（红色区域），因此，如果要是做景观景区规划的的话，这一部分可能需要调整一下。本次未考虑高层建筑物所带来的的影响，因此，接下来我们建立带建筑物的栅格地表面数据进行分析。

构建带建筑的栅格地表面：
为什么要构建呢？是因为你做通视分析必须要考虑各种地物的，建筑也是其中之一，而我们采用的地表面数据没有建筑，所以要构建一个。

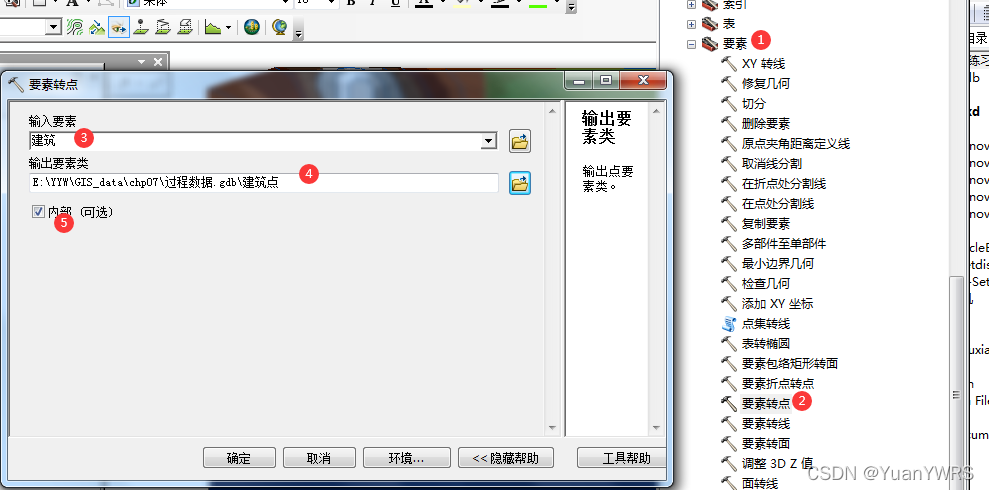

1：要素。
2：要素转点。
3：建筑。
4：输出地址。
5：勾选内部。

为什么要进行要素转点，我们需要计算屋顶标高：基底标高+层数*3米。
基底标高就是地表面的平均标高。

打开建筑点数据，我们可以发现，已经具有了层数的字段，另外一个ORIG_FID字段是用来连接用的。

上述步骤是用于计算建筑点的基底标高。

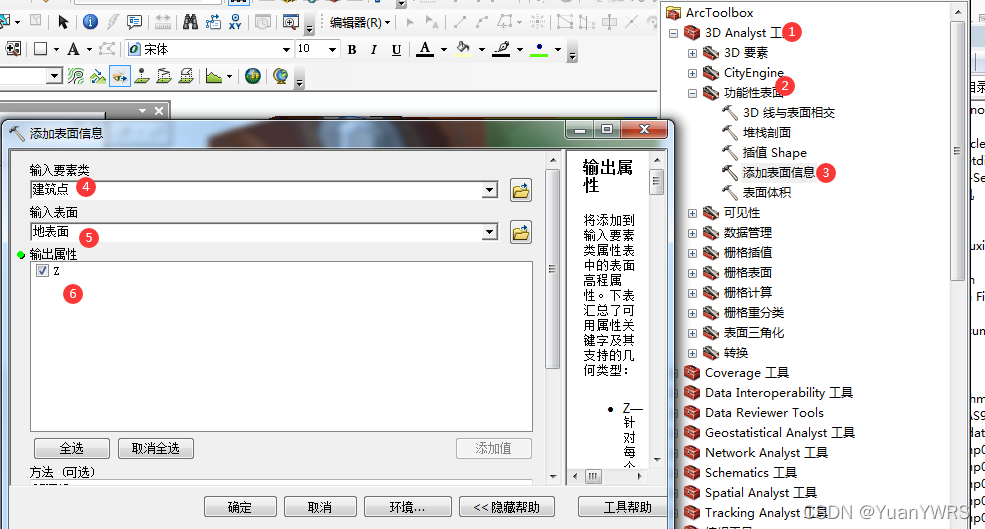

1:3D分析工具。
2：功能性表面。
3：添加表面信息。（也就是把地表面的Z值，也就是高程，弄到建筑点上）。
4：输入要素类：建筑点。
5：输入表面：地表面（TIN数据）。
6：Z也即高程。

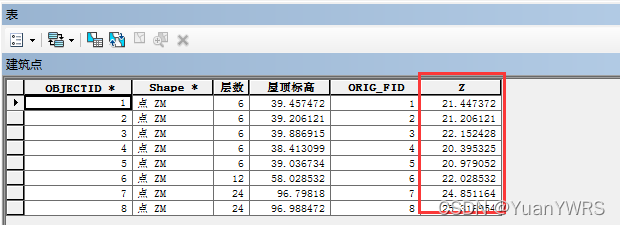

查看输出结果，可以知道，Z（基底标高）已经加进去了。

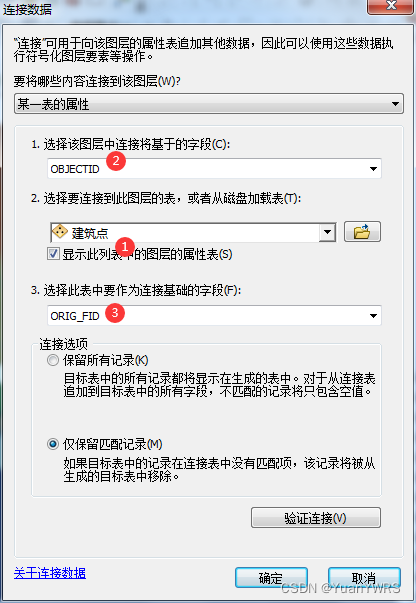

1：建筑点。
2:和3都是连接基础的字段。
这一个步骤，我们是把建筑点里的层数和基底标高弄到建筑上面去。

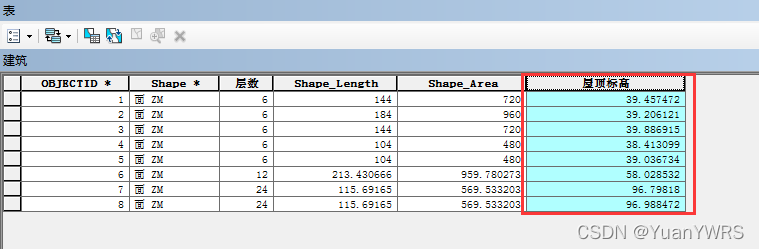

然后新增一个字段：屋顶标高。并用公式计算屋顶标高：Z+层数*3。

下面要把数据（TIN和建筑）转为栅格数据。

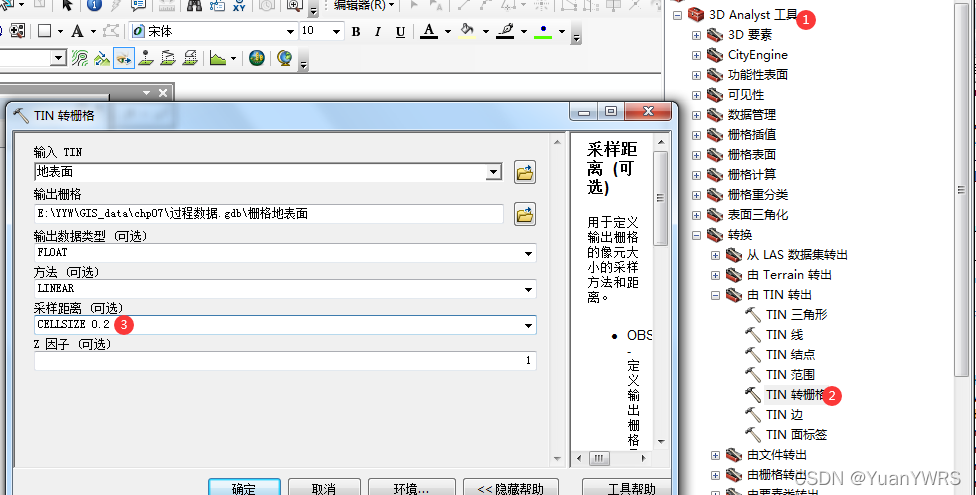

1：3D分析工具。
2：TIN转栅格。
3：采样距离，cellsize设置为0.2米。

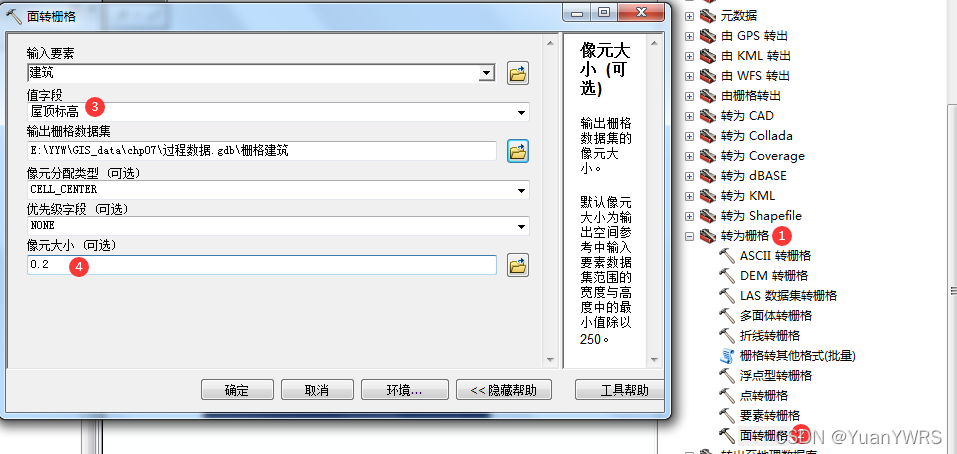

1：转为栅格。
2：面转栅格。
3：值字段选择屋顶标高。
4：大小为0.2。

查看转换后的结果如上图。

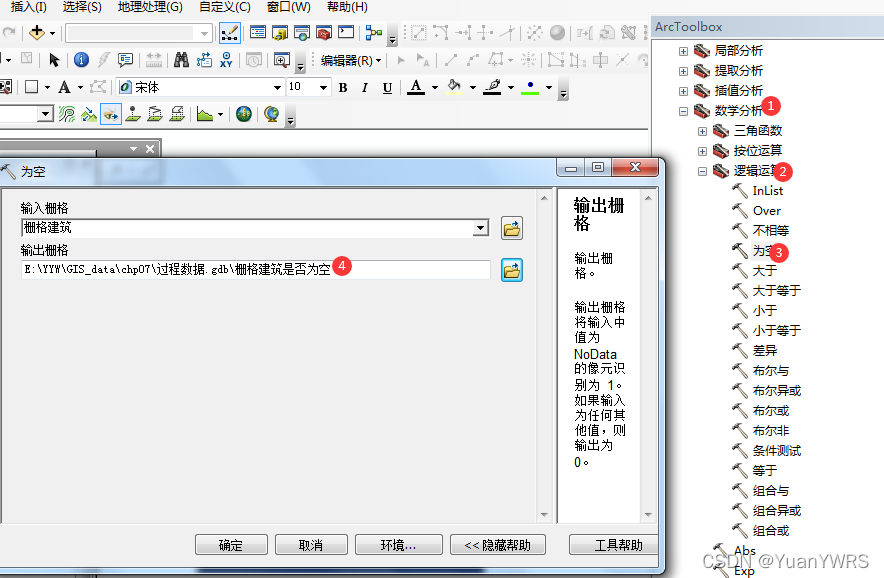

1：数学分析。
2：逻辑运算。
3：为空。
4：输出地址和命名。

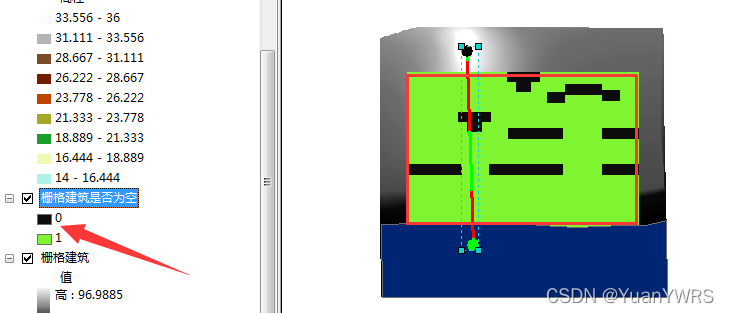

查看结果，我们可以知道：房屋建筑的栅格值是0（黑色区域），非建筑的栅格值是1（绿色区域）。

可以看到结果。
下面可以使用ArcScene查看一下数据。

符号系统的设置。

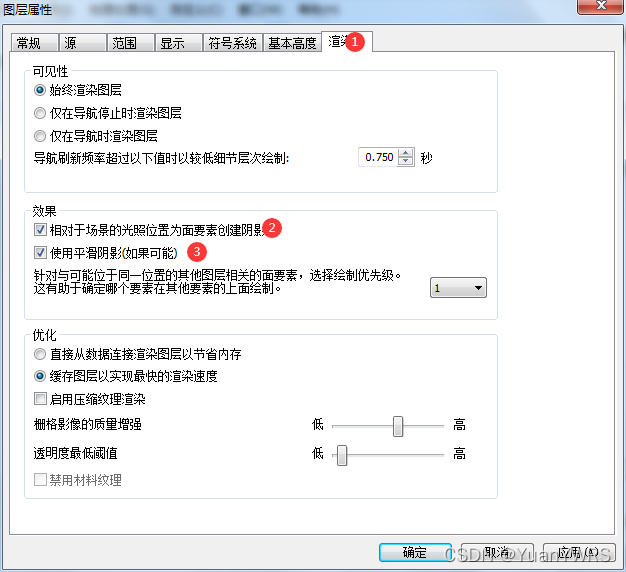

渲染的设置。

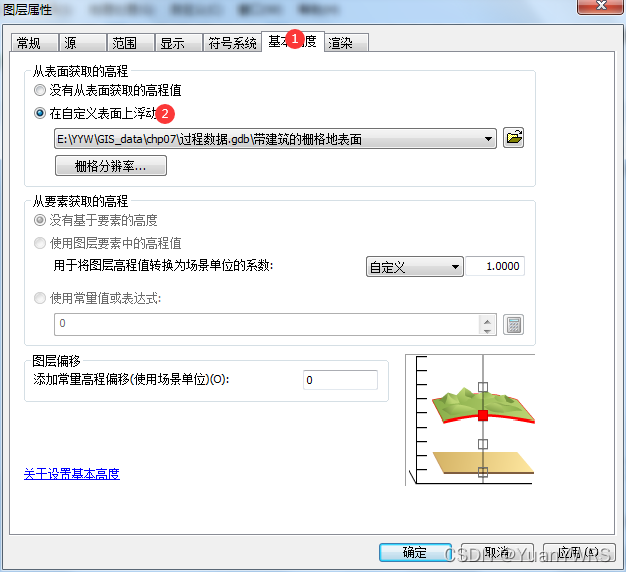

基本高度的设置。

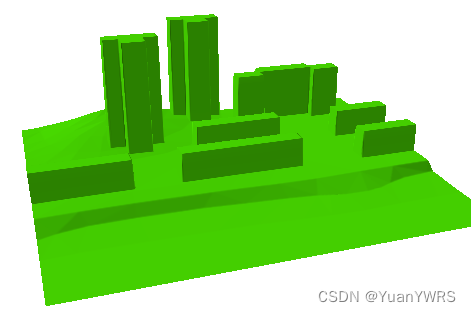

查看数据结果。

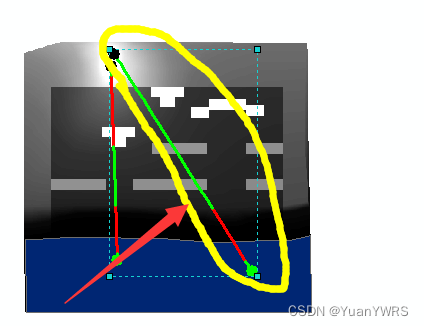

再进行一次视域分析（黄色区域内）。
