采用RP2040 MCU的树莓派Pico迷你开发板介绍

2021年1月22日，树莓派基金会发布了一款低成本、高性能的RP2040微控制器(RP2040 MCU芯片)Raspberry Pi Pico迷你开发板，新产品相比目前市场上流通的树莓派3B/4B开发板体积更小，售价低至约26元人民币。
据树莓派基金会介绍，Pi Pico足以满足当前的智能硬件等项目，可处理模拟输入和低延迟I/O，还能提供非常强劲的低功耗待机模式。
Raspberry Pi Pico是一款便捷灵活、方便上手的开源电子原型平台。由树莓派基金会推出，不同于以往任意一款树莓派，Raspberry Pi Pico定位为高性能单片机控制器，致力于解决树莓派不够擅长的硬件控制领域的不足，是弥补树莓派产品功能生态的重要组成部分。

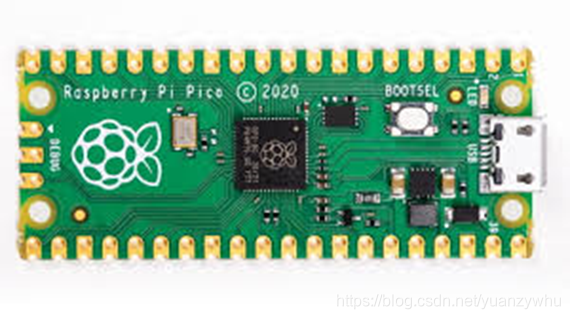

图1 Raspberry Pi Pico迷你开发板
Raspberry Pi Pico迷你开发板整体大小为21 x 51 mm（见图1），采用自研的RP2040微控制器芯片，搭载ARM Cortex M0+双核处理器，运行频率为133MHz，内置264KB的SRAM和2MB板载闪存，板载26个3.3V多功能通用GPIO引脚，拥有2个SPI、2个I2C、2个UART、3个12 位ADC、16个可控 PWM 通道。
如果你使用过一些支持MicroPython的开发板(如PyBoard、ESP32、ESP8266等)，应该会对此类微控制器(MCU: Micro Controller Unit)产品很熟悉。超低功耗、极低的I/O延迟、低廉的价格和简单的控制方法，让树莓派Pico和其他MCU一样容易上手，并且能获得广泛的应用。
树莓派Pico迷你开发板及所使用的RP2040 MCU芯片主要特性如下：
01.芯片采用7×7mm QFN-56 封装
02.双核ARM Cortex-M0 +@133MHz，片上PLL允许Core变频
03.芯片内置264KB SRAM和2MB板载闪存
04.通过专用QSPI总线支持最高16MB的片外闪存
05.30个GPIO引脚，其中，4个GPIO引脚可直接用作模拟输入
06.2个UART
07.2个SPI控制器
08.2个I2C控制器
09.16个PWM通道
10. USB 1.1主机和设备支持
11.8个树莓派可编程I/O(PIO)状态机，用于自定义外围设备支持
12.支持UF2的USB海量存储启动模式，用于拖放式编程
树莓派Pico是与MicroPython的创建者Damien George联合开发的，由此可以看出，树莓派Pico开发板在设计上吸纳了不少PyBoard开发板的优良品质。

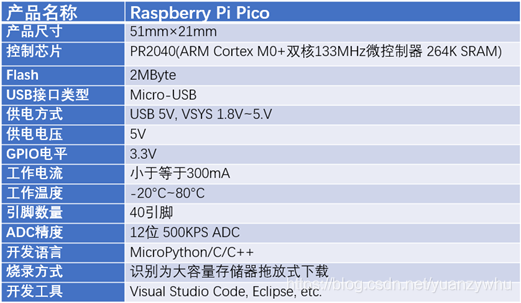

图2是树莓派Pico迷你开发板的主要参数。

图2 树莓派Pico迷你开发板的主要参数

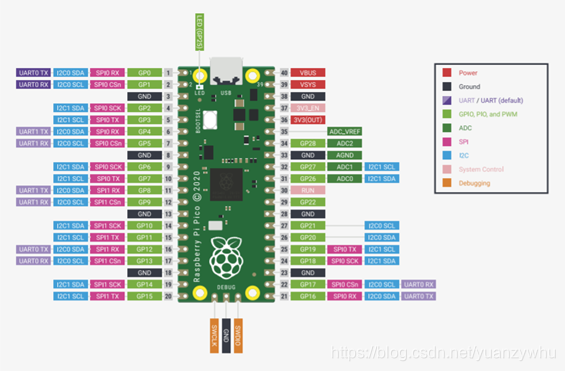

树莓派Pico迷你开发板GPIO引脚排列见图3所示。

图3 树莓派Pico迷你开发板GPIO引脚排列
据报道，树莓派基金会正在与Arduino、Adafruit和Pimoroni等公司合作，将RP2040芯片集成到其他电路板及相应设备中。其中，一些较引人关注的开发板及设备有Adafruit的Feather RP2040开发板、Pimoroni的PicoSystem游戏机以及Arduino的Nano RP2040 Connect设备等。
(袁易学编译，Email联系：yuanzywhu@163.com)
发布日期：2021年01月23日
