西门子博图指令(定时器操作一)

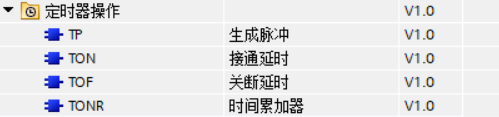

综述

主要介绍定时器功能，仿真模拟的PLC为1200系列。¹

生成脉冲

用于产生周期脉冲

介绍

生成脉冲功能块

接口参数	声明	数据类型	说明
IN	Input	Bool	启动输入
Q	Output	Bool	超出时间 PT 时复位的输出
ET	Output	S1200 TIME S1500 TIME、LTIME	当前时间值
PT	Input	S1200 TIME S1500 TIME、LTIME	脉冲的持续时间 PT 参数的值必须为正数。

脉冲时序图

Q值取决于IN值和ET值。当IN为1时，开始计时，此时不管IN值如果变化，Q值只取决ET值的变化。在ET值小于PT值时，Q值置位1，当ET值等于PT值后，Q值复位0.

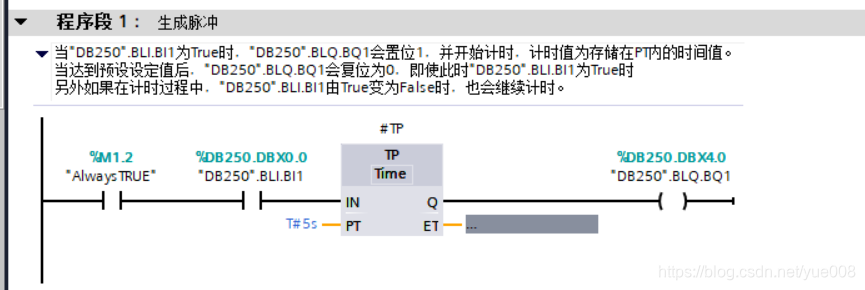

程序

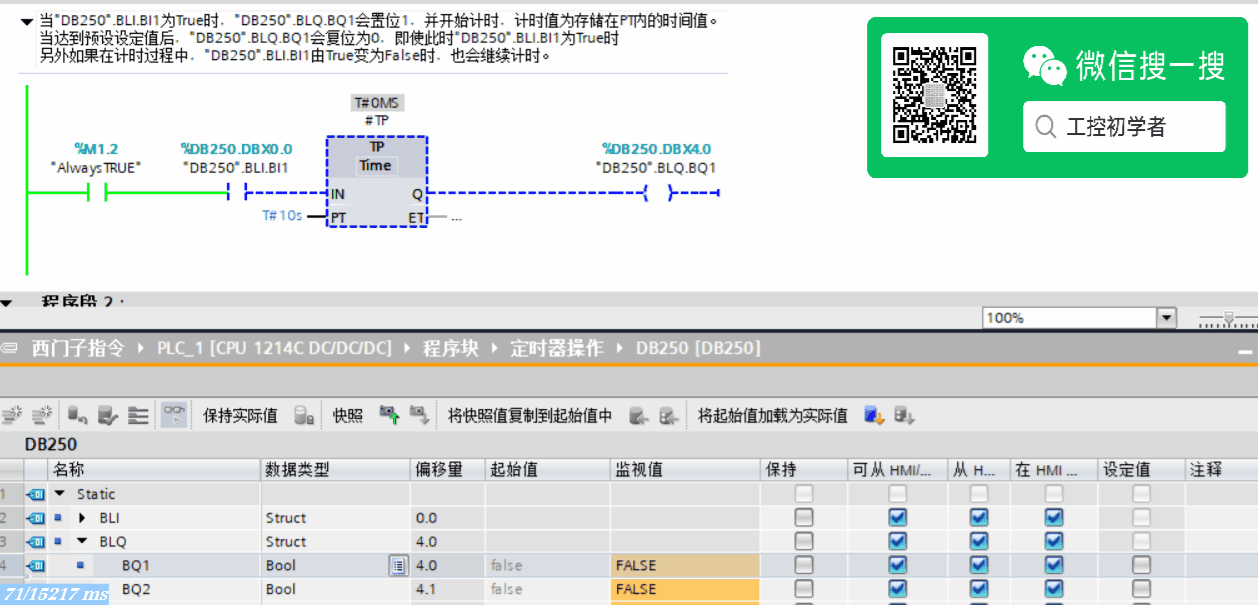

仿真演示

接通延时

用于信号的延时触发。

介绍

接通延时功能块

接口参数	声明	数据类型	说明
IN	Input	Bool	启动输入
Q	Output	Bool	超出时间 PT 时复位的输出
ET	Output	S1200 TIME S1500 TIME、LTIME	当前时间值
PT	Input	S1200 TIME S1500 TIME、LTIME	接通延时的持续时间 PT 参数的值必须为正数。

接通延时时序图

接口	Result1	Result2	Result3
IN	1	1	0
Q	0	1	0
ET	ET<PT	ET=PT后 ET<PT	不计时，一直为0

1. Q值取决于IN值和ET值。当IN为1时，开始计时，在ET值达到PT值后，Q值为1，如果此时IN值由1变成0，Q值则立马复位0.
2. 当IN值为1时，ET值等于PT值，此时Q值取决于IN值，IN值为1，则Q值为1，IN值为0.Q值也为0.
3. ET值在计时过程中，如果IN值复位0，ET值立马归零，当IN值再次由0变1，ET值会从零开始计时。

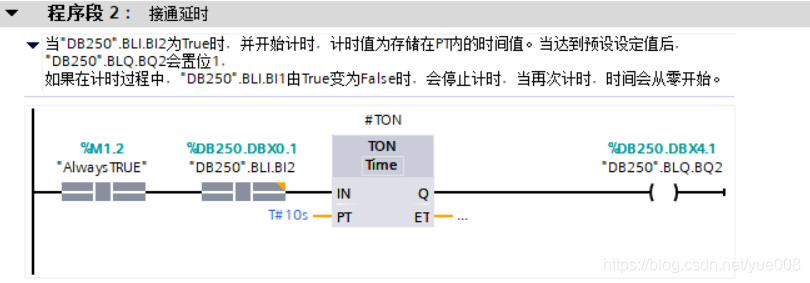

程序

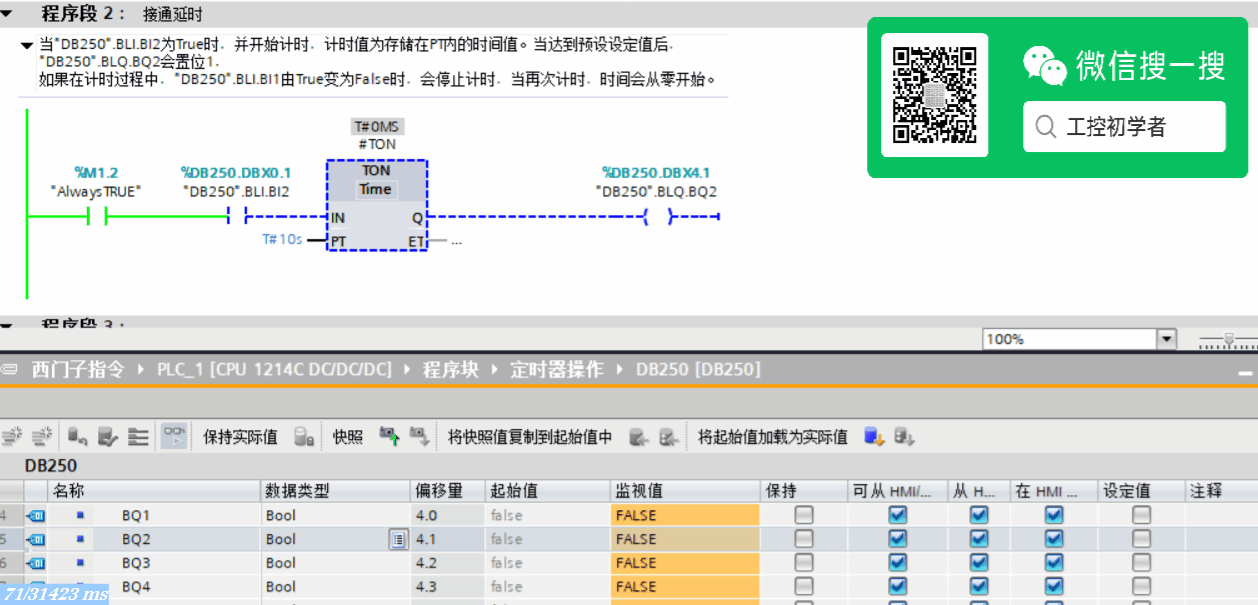

仿真演示

关断延时

用于信号触发断开后，继续延时接通

介绍

关断延时功能块

接口参数	声明	数据类型	说明
IN	Input	Bool	启动输入
Q	Output	Bool	超出时间 PT 时复位的输出
ET	Output	S1200 TIME S1500 TIME、LTIME	当前时间值
PT	Input	S1200 TIME S1500 TIME、LTIME	脉冲的持续时间 PT 参数的值必须为正数。

关断延时时序图

接口	Result1	Result2	Result3
IN	1	1–>0	1–>0
Q	1	1	0
ET	不计时，一直为0	ET<PT	ET=PT后

1. Q值取决于IN值和ET值。当IN为1时，Q值为1
2. 当IN值由1变成0时，开始计时，当ET值小于PT值时，Q值依旧为1，当ET值等于PT后，Q值为0。
3. ET值在计时过程中，如果IN值置位1，ET值立马归零，当IN值再次由1变0，ET值会从零开始计时。

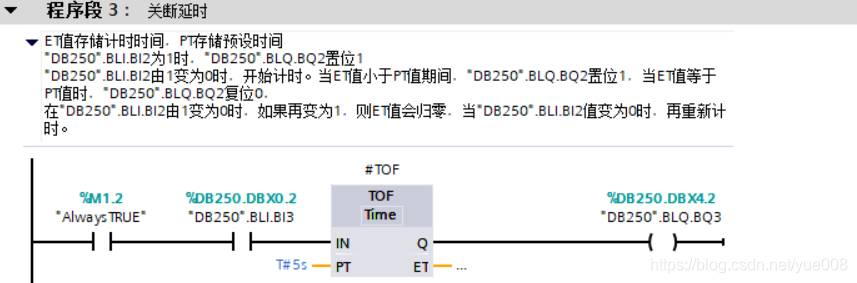

程序

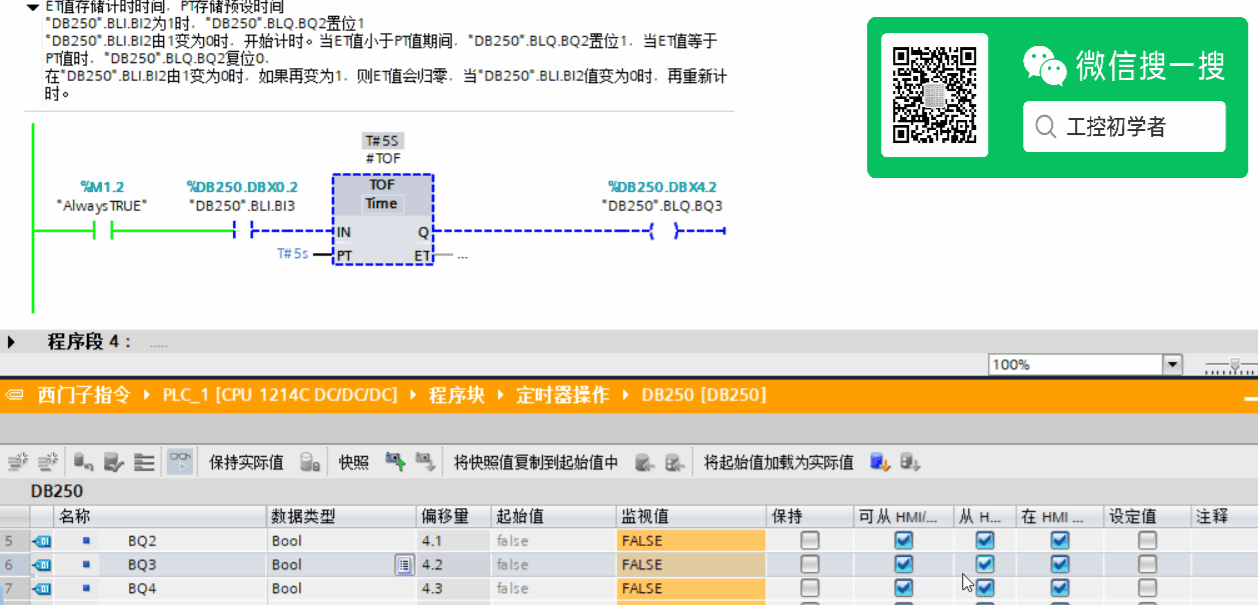

仿真演示

时间累加器

延时接通信号，但ET值一旦开始计时后，在没达到PT值前，不会从零开始计时。不过可以通过复位信号将ET值归零，

介绍

时间累加器

接口参数	声明	数据类型	说明
IN	Input	Bool	启动输入
Q	Output	Bool	超出时间 PT 时复位的输出
ET	Output	S1200 TIME S1500 TIME、LTIME	当前时间值
PT	Input	S1200 TIME S1500 TIME、LTIME	脉冲的持续时间 PT 参数的值必须为正数。
R	Input	Bool	复位输入

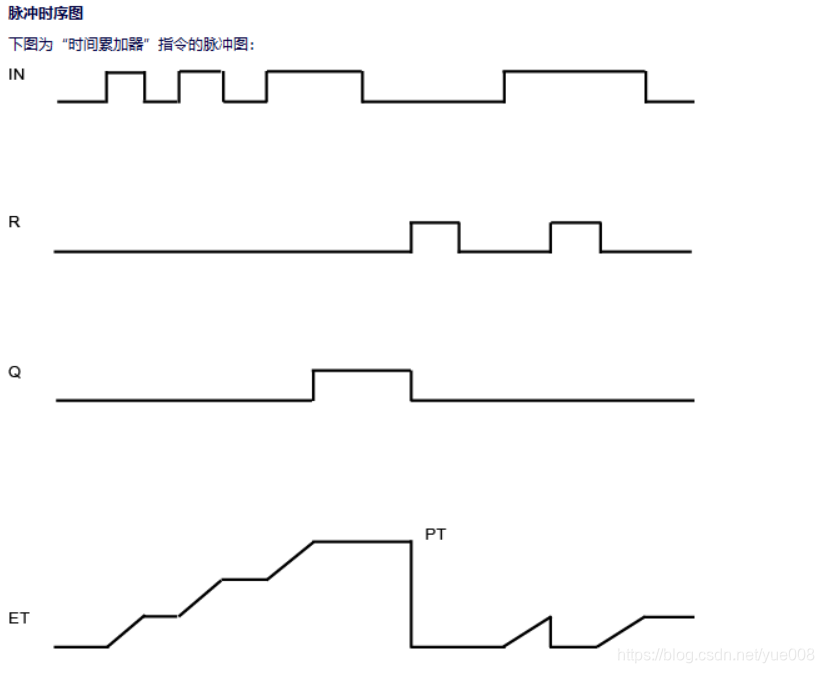

接口	Result1	Result2	Result3	Result4	Result5
IN	1	1–>0	1–>0	1	1
R	0	0	1	0	1
Q	0	0	0	1	0
ET	ET<PT	停止计时，保持当前值	ET值归零	ET值等于PT值	ET值不计时 一直为0

1. 当IN值为1时，R值为0，开始计时，当ET值等于PT值后，Q为1，在计时期间，如果IN值由1变为0后，ET值保持当前计时值，当IN值由0再变为1时，继续从断开时间计时。
2. R接口用于复位ET值，当R值为1时，不管IN值是否为1 ，ET值都为0.
3. 当ET值等于PT值后，Q一直为1，不管IN值如何变化，只有R值复位ET值，Q值复位0

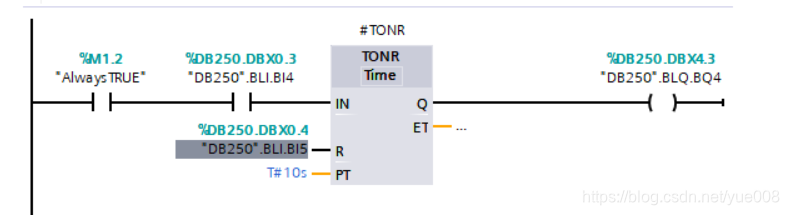

程序

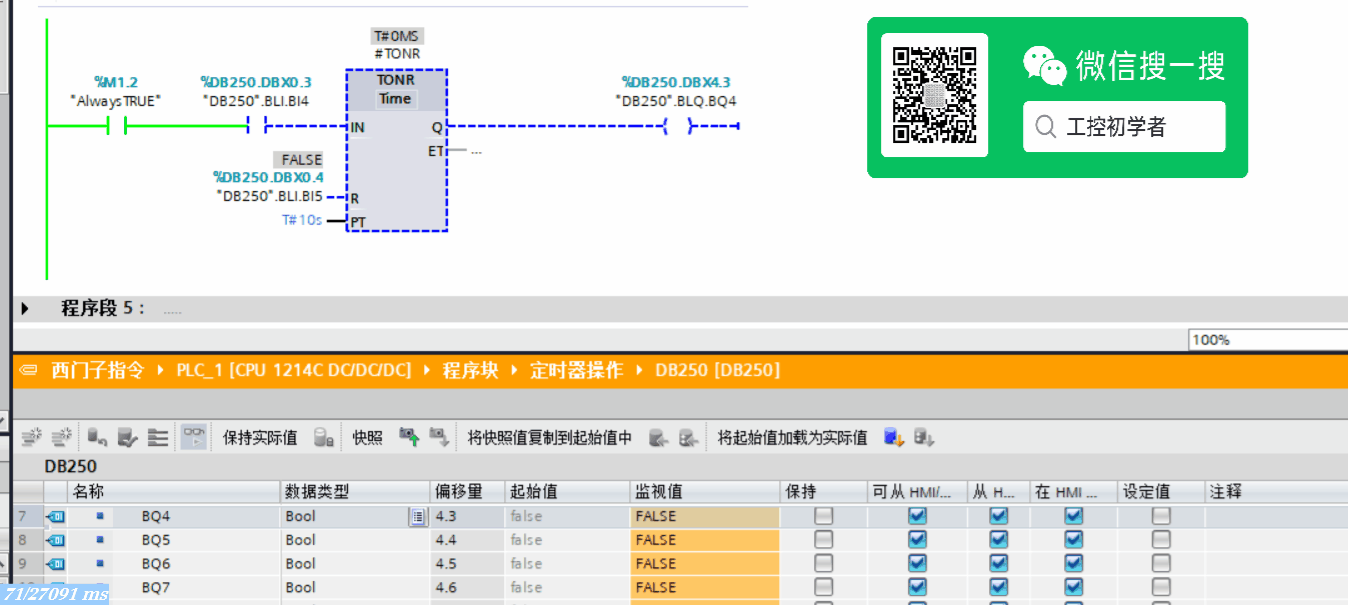

仿真演示

源程序

---

1. 订货号:6ES7 214-1AG40-0XB0 ↩︎
