阿里云部署H3C vSR1000路由器

一、目标

• 上传镜像到阿里云，然后部署H3C vSR虚拟路由器；
• 部署完毕后完成基本配置，实现远程登录。

二、下载H3C vSR1000路由器镜像

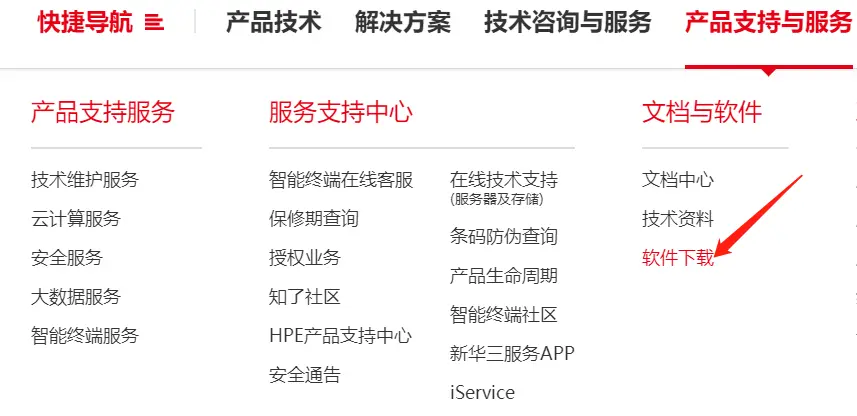

2.1. 访问 https://www.h3c.com，找到"软件下载"

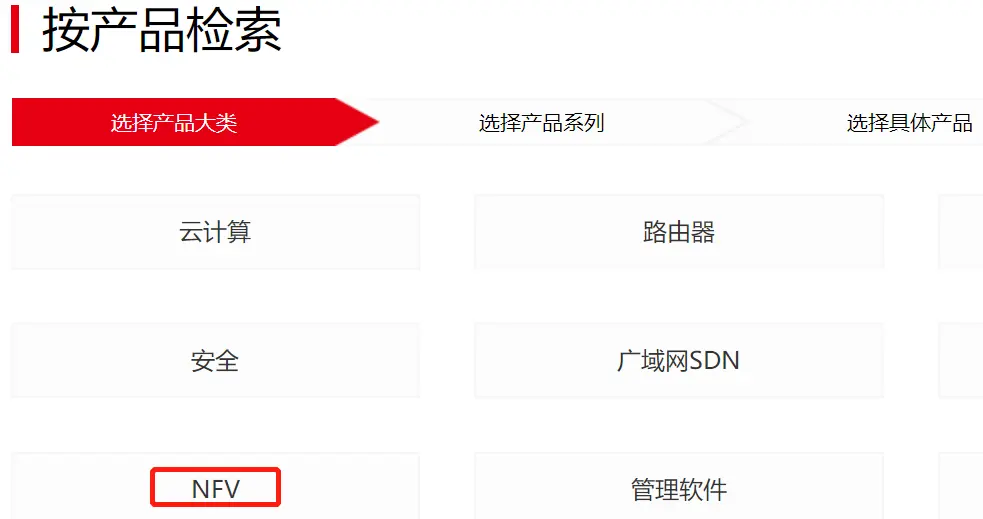

2.2. 选择NFV产品

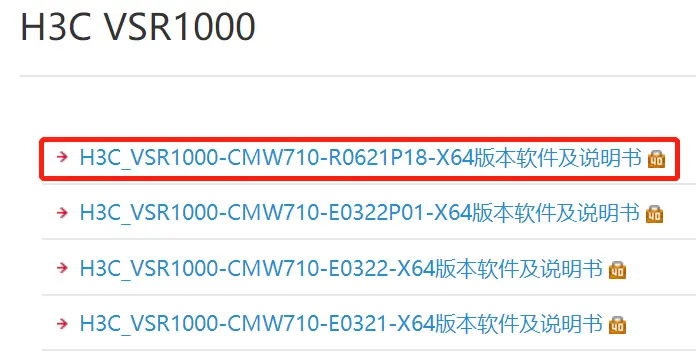

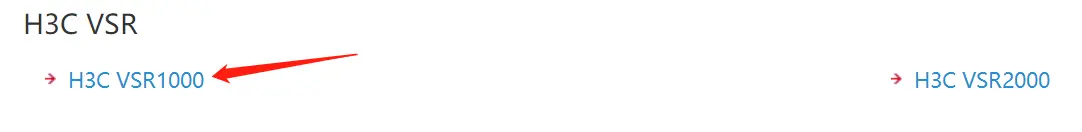

2.3. 选择H3C vSR1000

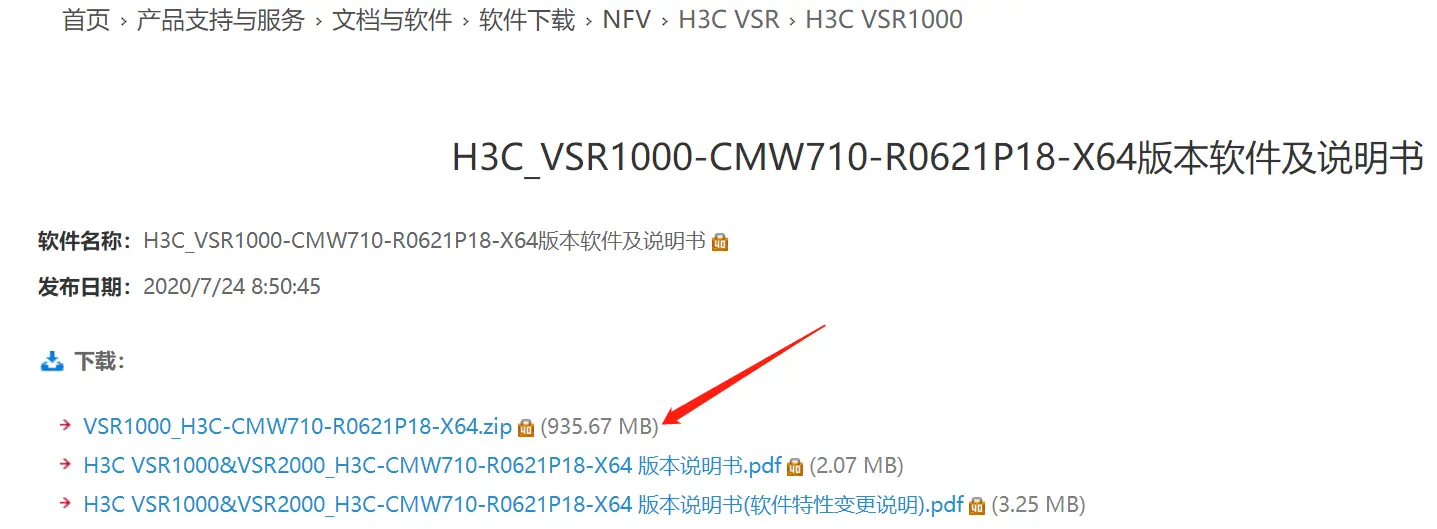

2.4. 登录后下载

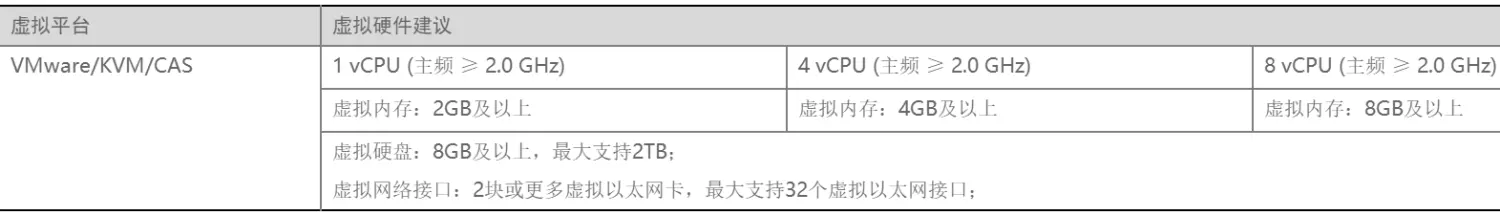

2.5. 软件运行环境要求

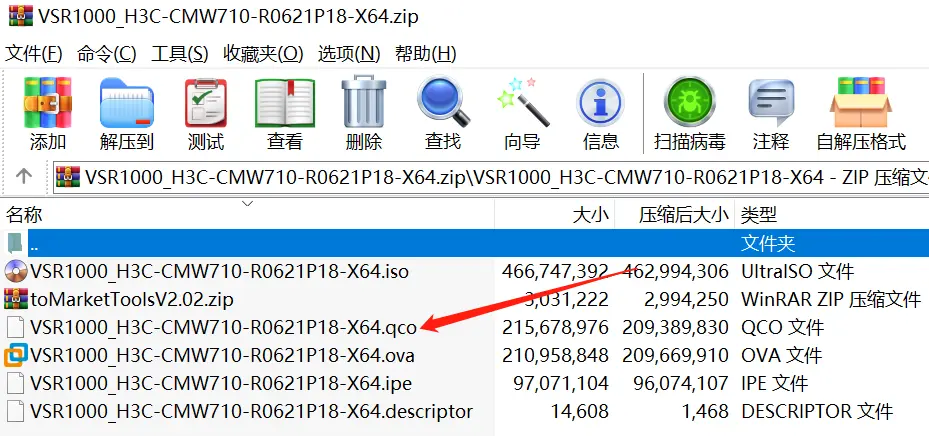

2.6. 提取文件到本地


2.7. 修改文件扩展名，从"qco"修改为"qcow2"(qcow2为KVM虚机格式)


三、上传镜像到阿里云

• 先决条件：阿里云需开通OSS(对象存储)服务并创建存储桶，步骤比较简单，此处不再赘述。

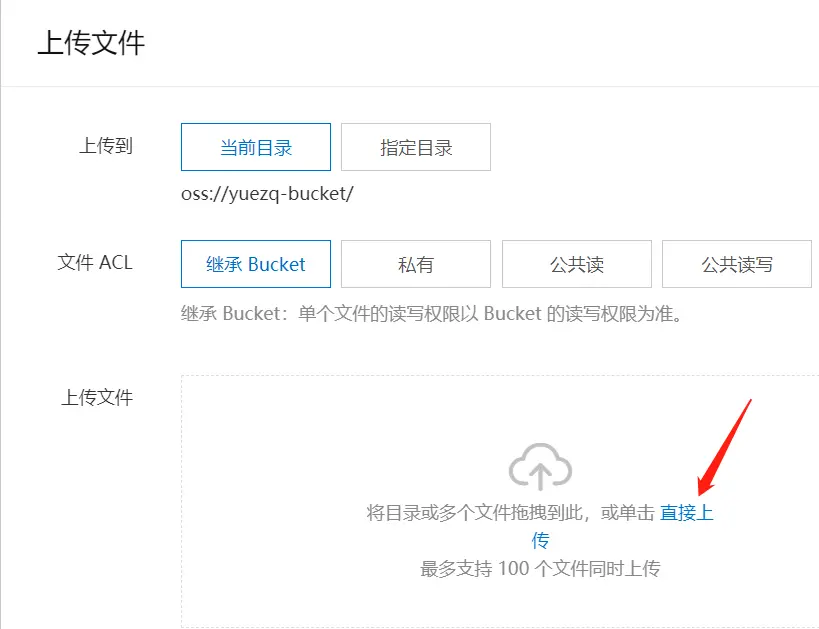

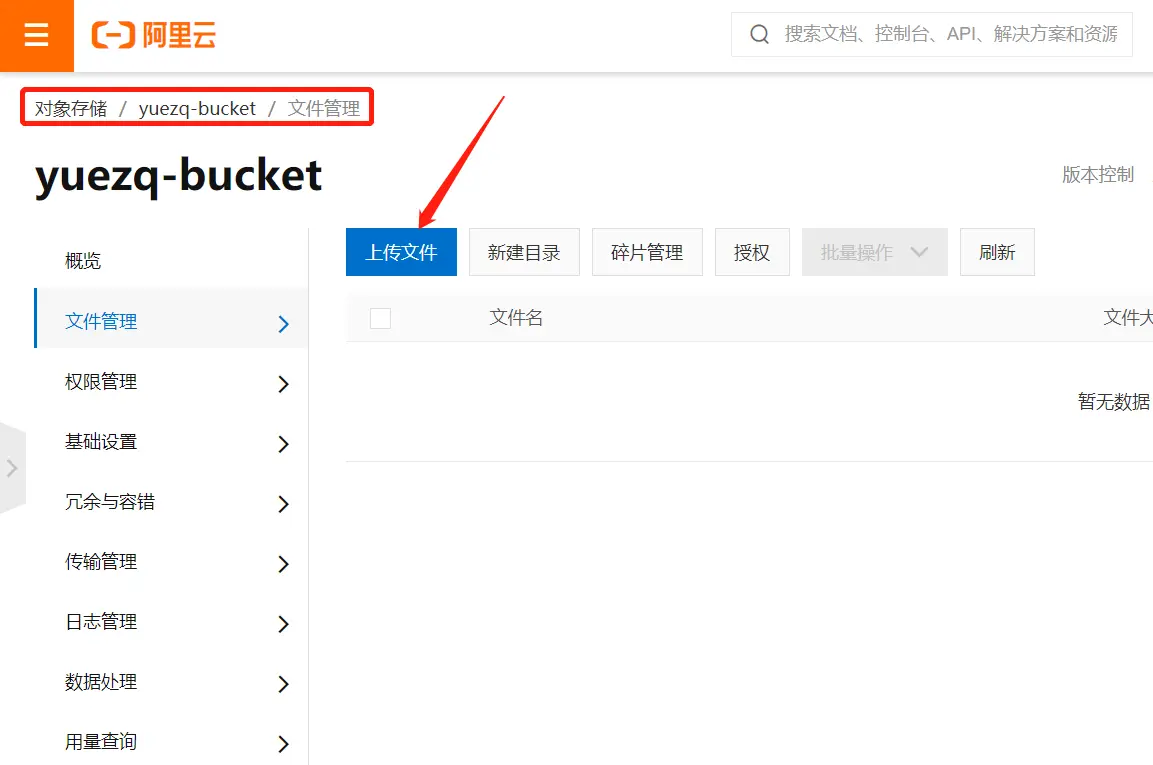

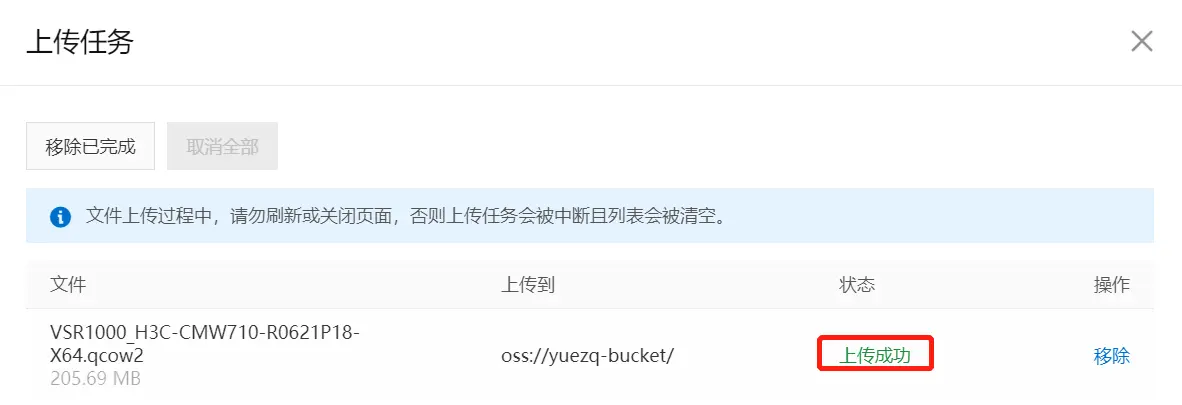

3.1 上传镜像到存储桶中

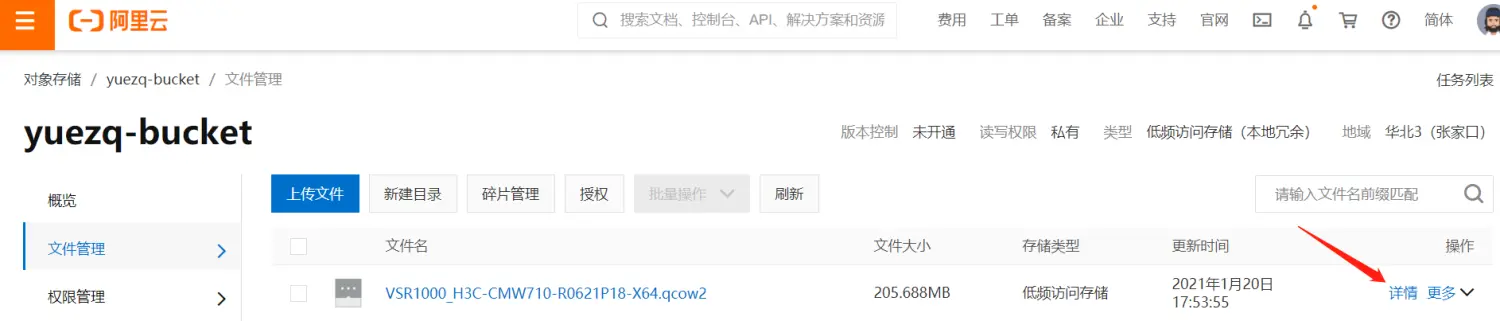

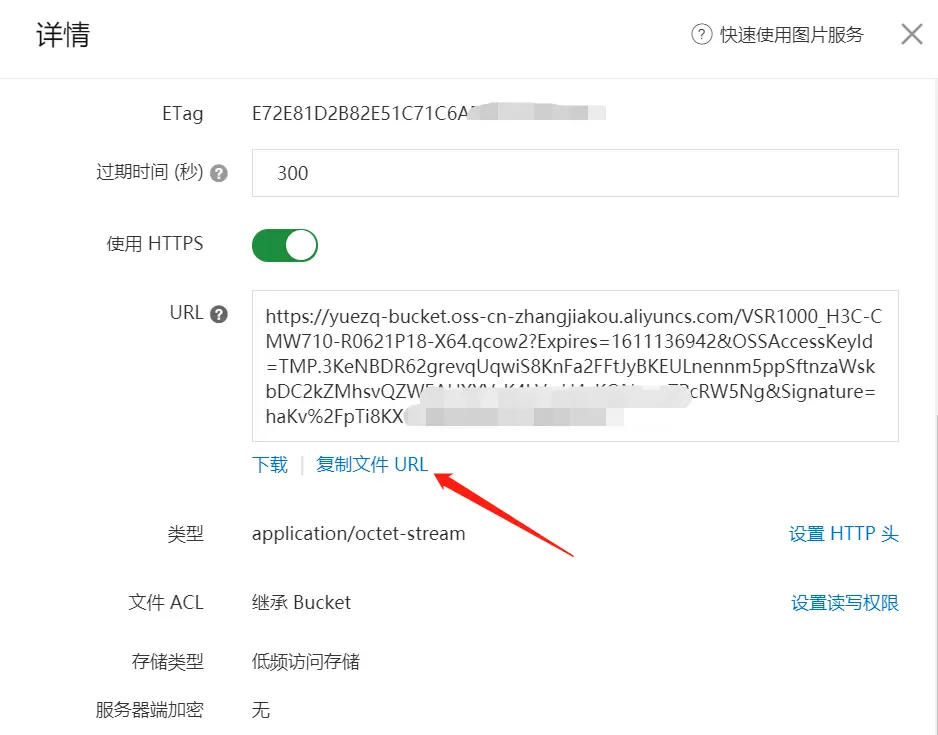

3.2 复制镜像地址

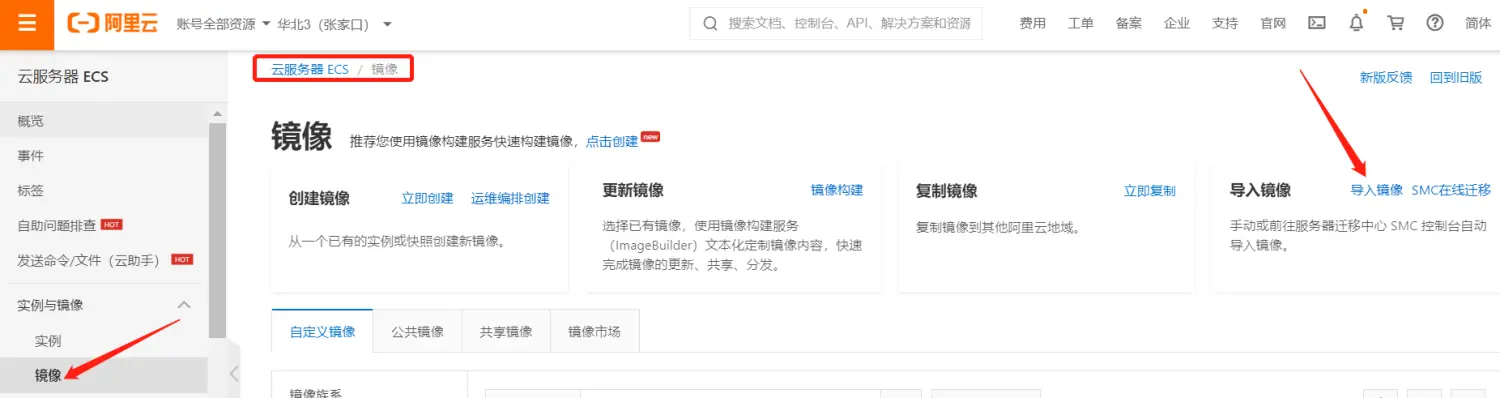

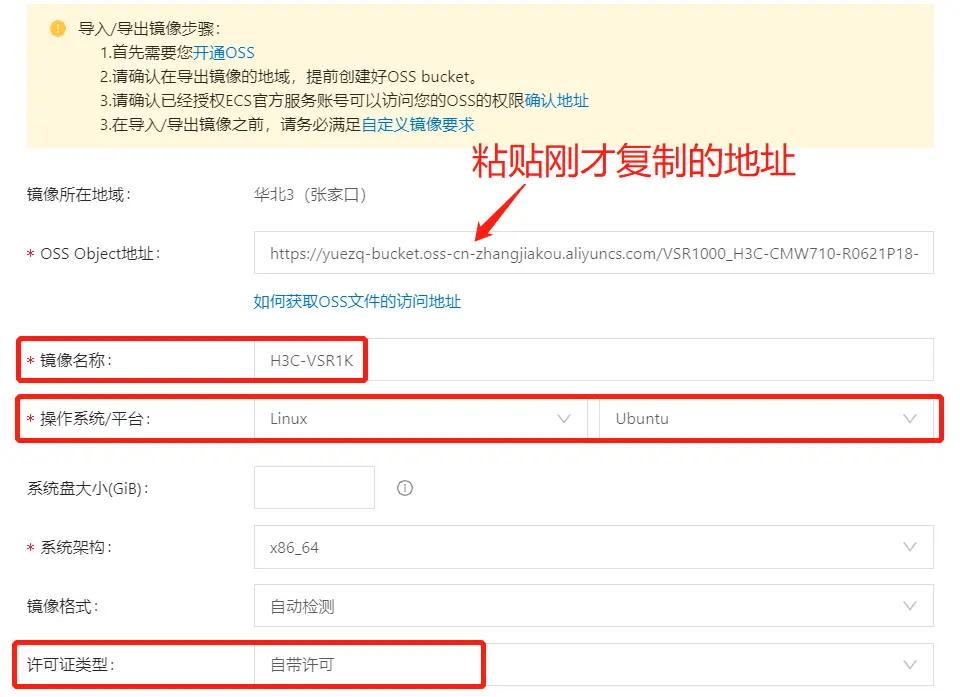

3.3 导入镜像


• 粘贴复制的地址，其它选项参考下图选择，最后点击"确定"

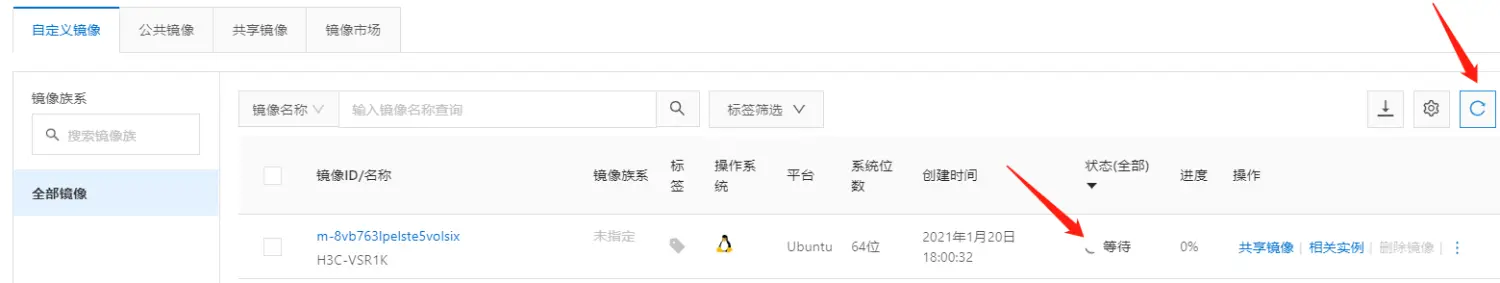

3.4 开始导入

• 可点击“刷新”按钮查看导入状态，导入耗时与镜像文件大小有关。

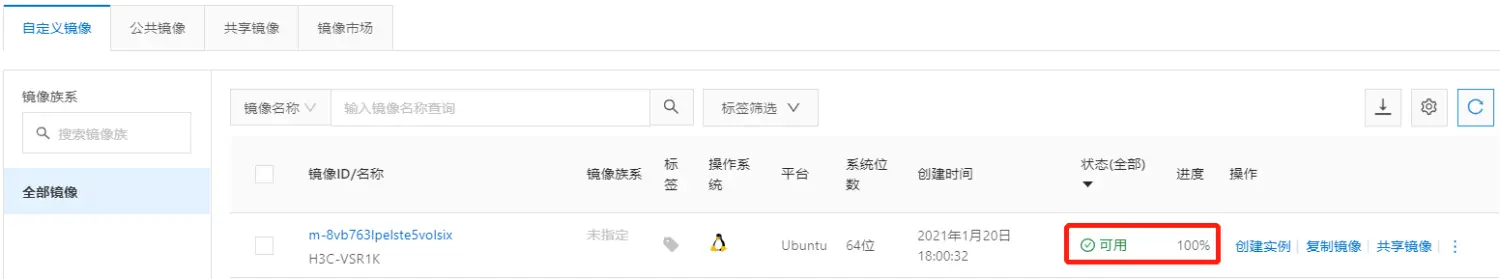

3.5 成功导入


四、部署云服务器

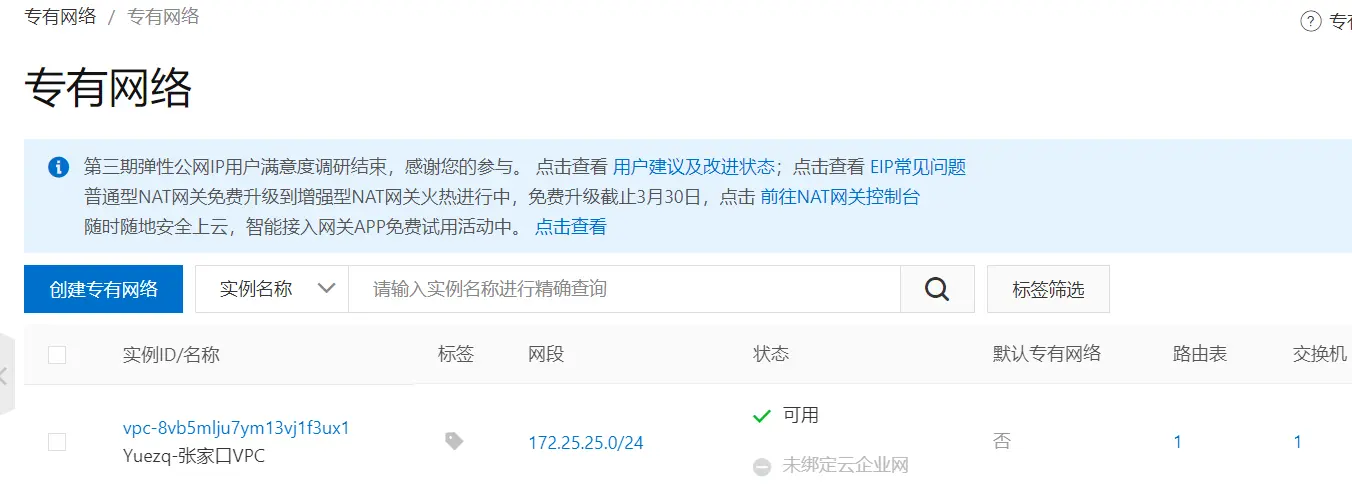

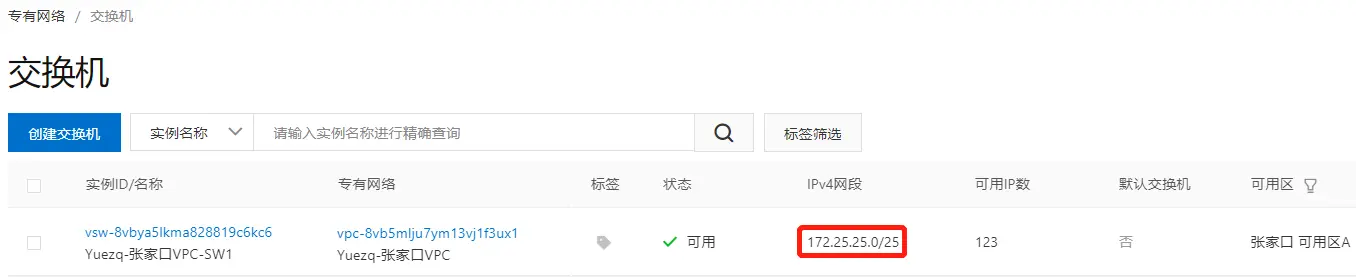

• 先决条件：创建好VPC(专有网络)、VPC下的交换机和安全组(本例中安全组为全放行状态)，本例VPC、VPC下的交换机配置如下：

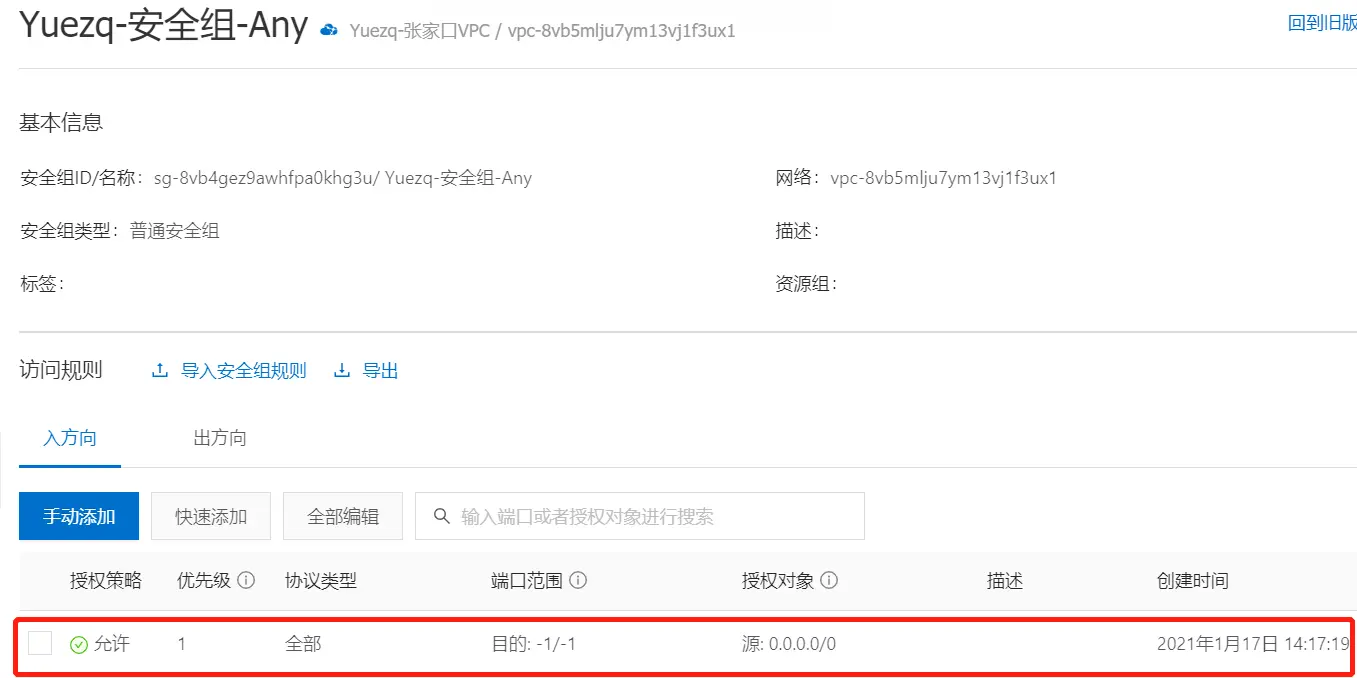

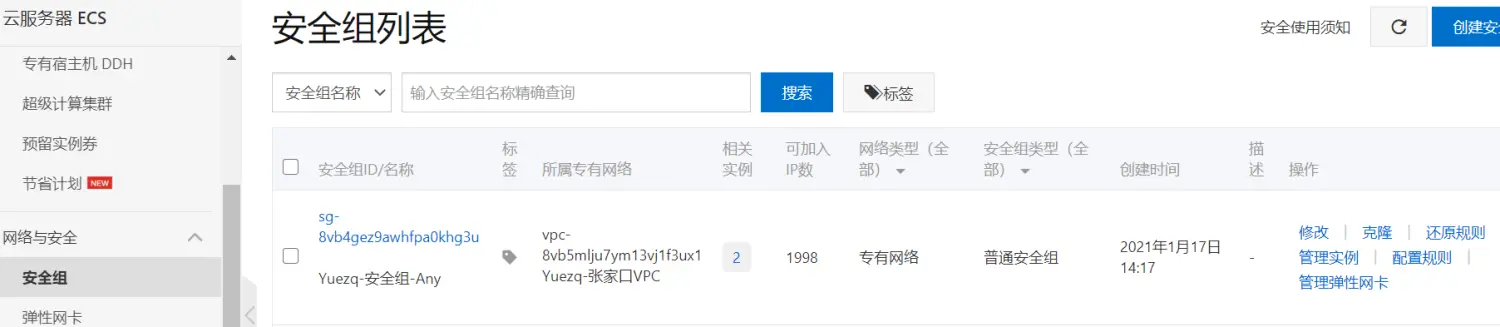

• 本例安全组配置如下：




安全组已手工添加一条从外到内全放行的安全策略

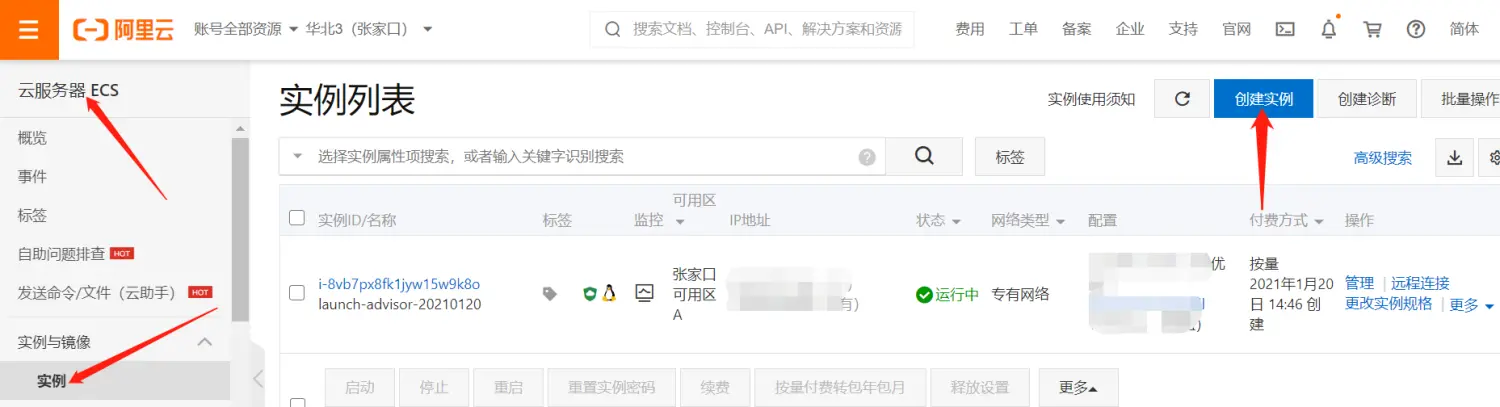

4.1 创建云服务器实例

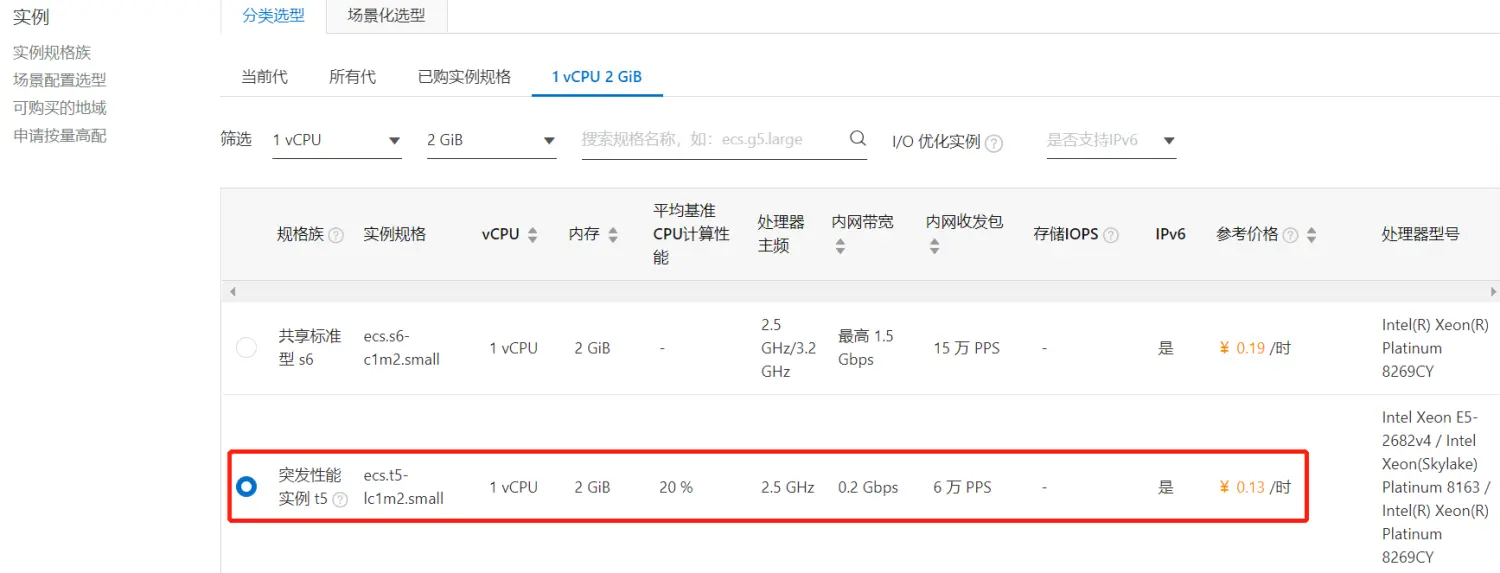

• 以满足vSR1000要求的最小配置为例

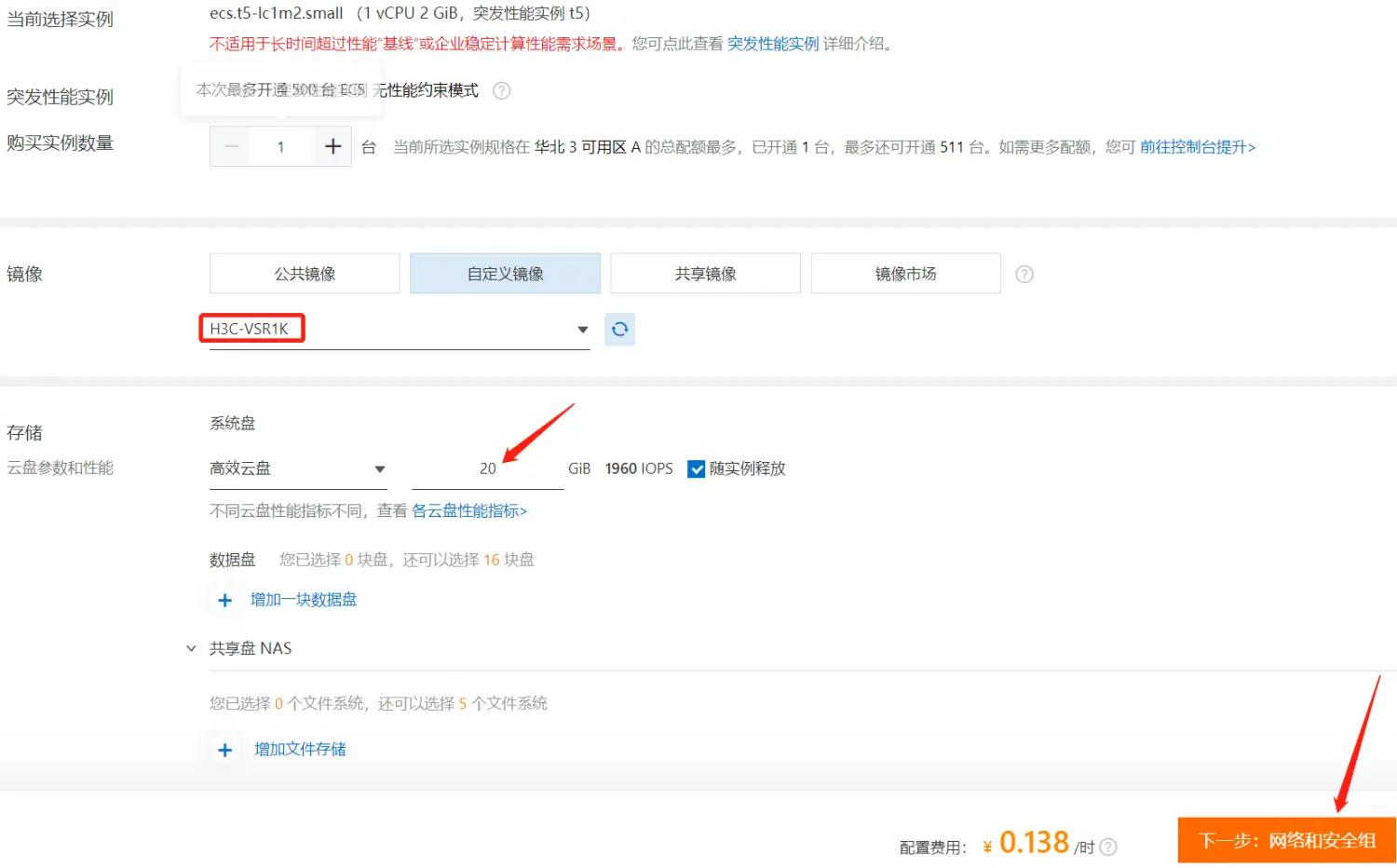

• 选择自定义镜像，硬盘选最小，即20G即可。

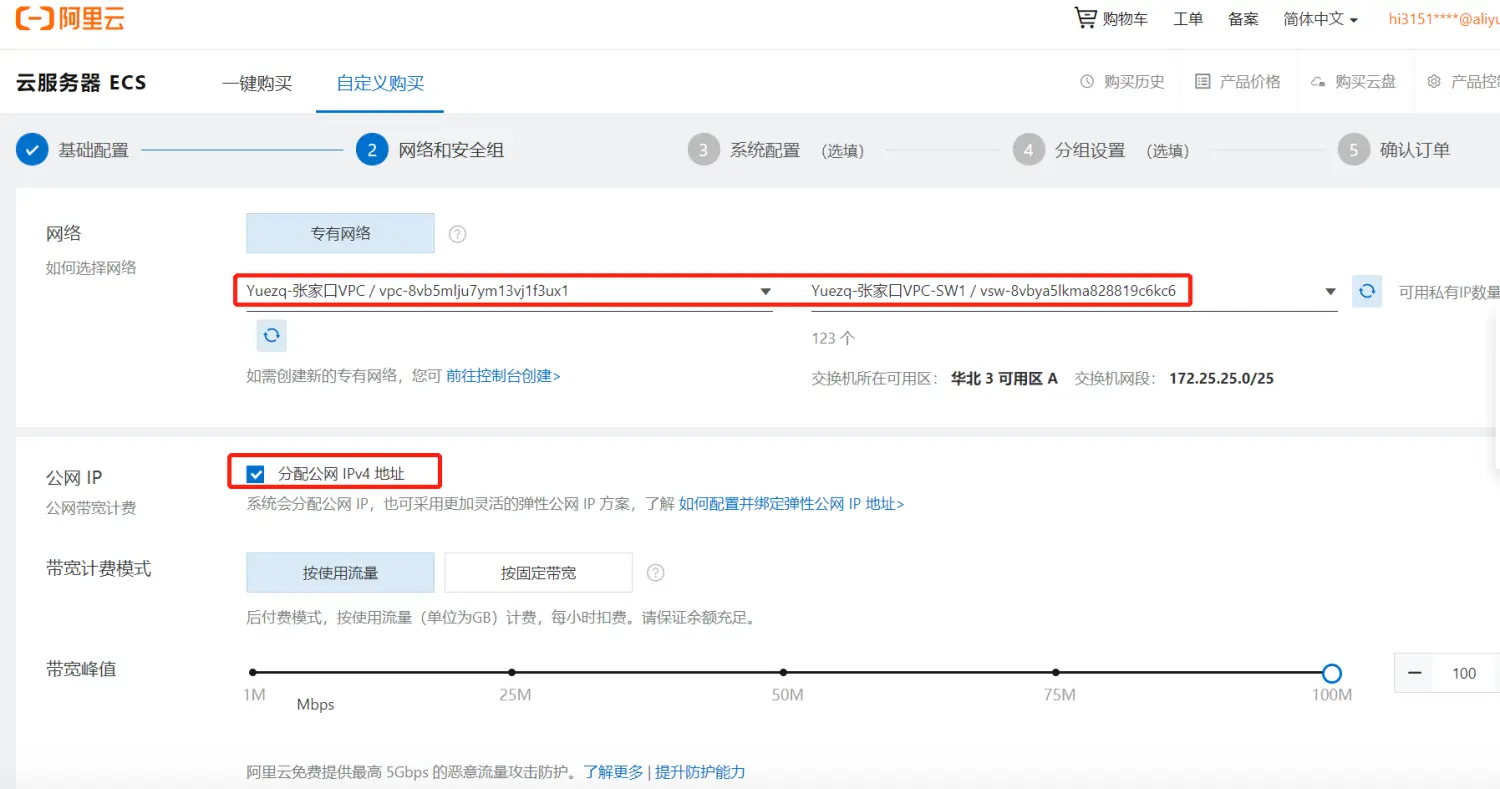

• 选择VPC和VPC下的交换机，然后选择“分配公网IPv4地址”

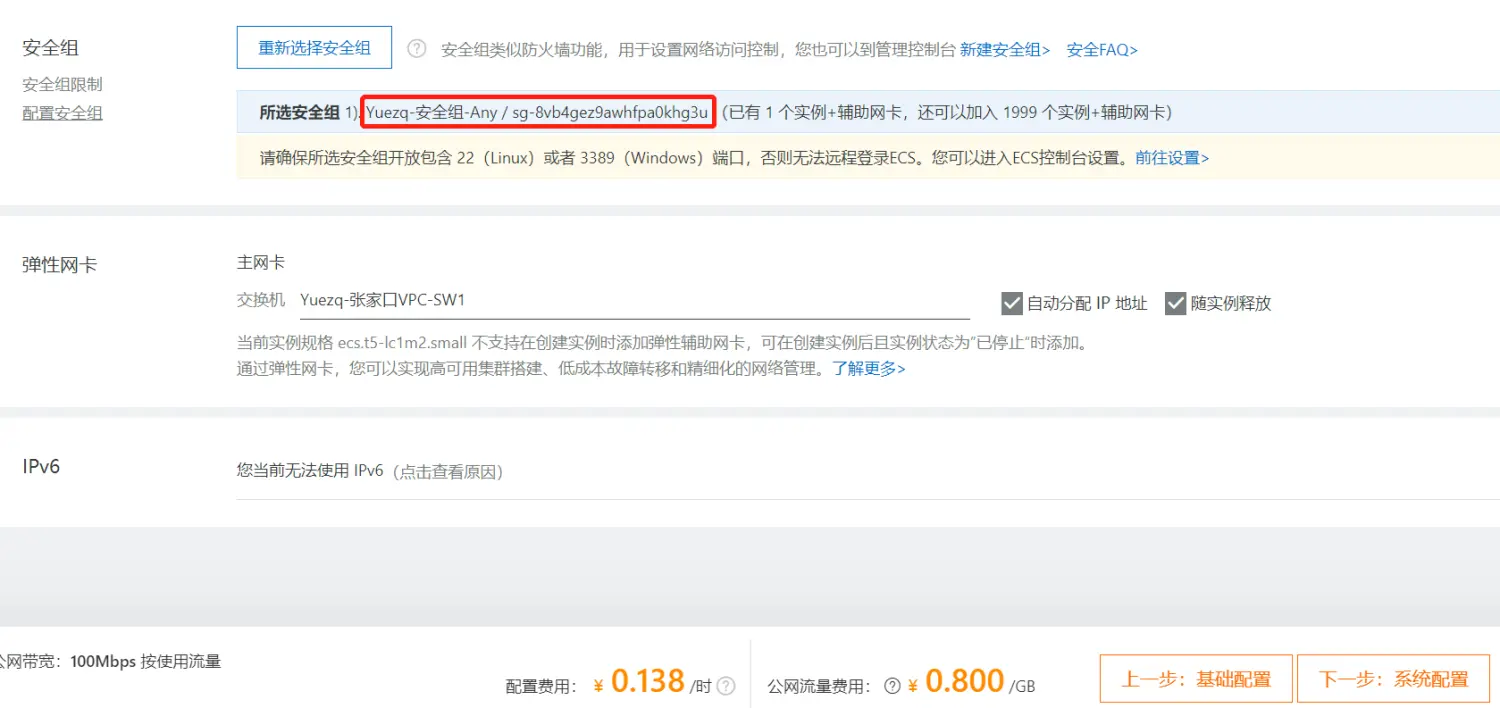

• 选择安全组

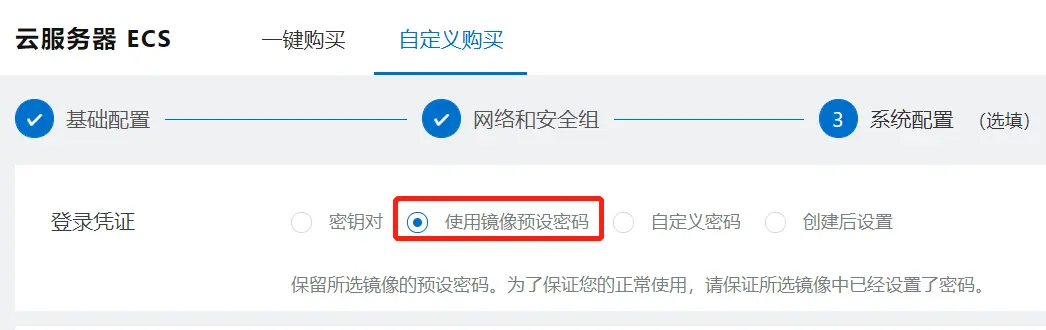

• 登录凭证选择"使用镜像预设密码"

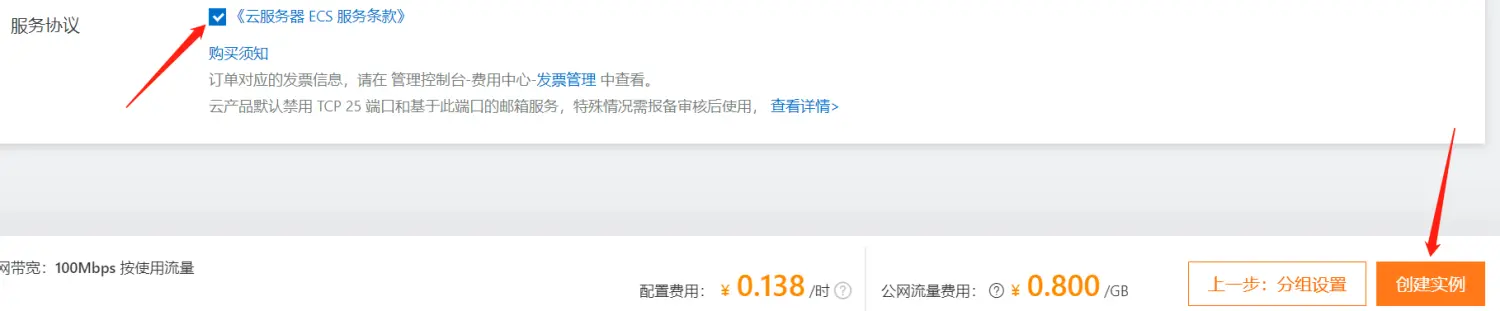

• 勾选"服务协议"，最后点击"创建实例"

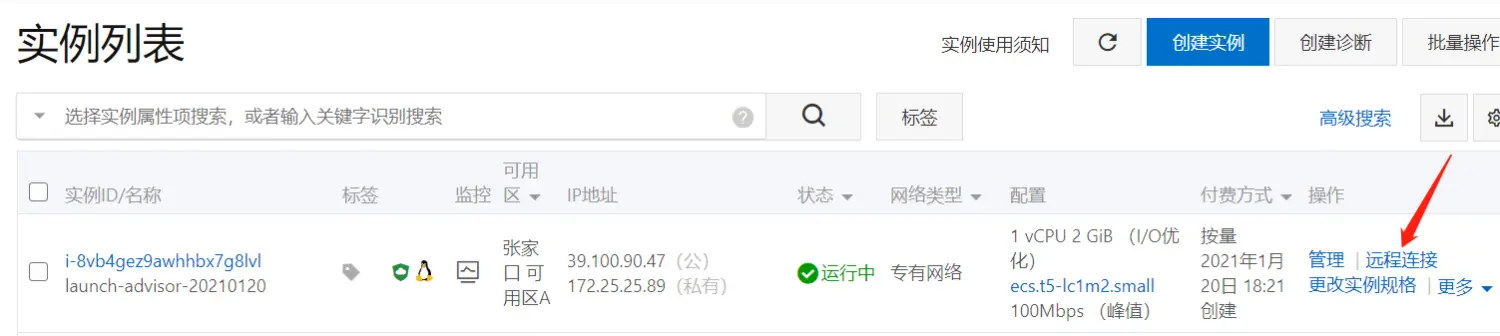

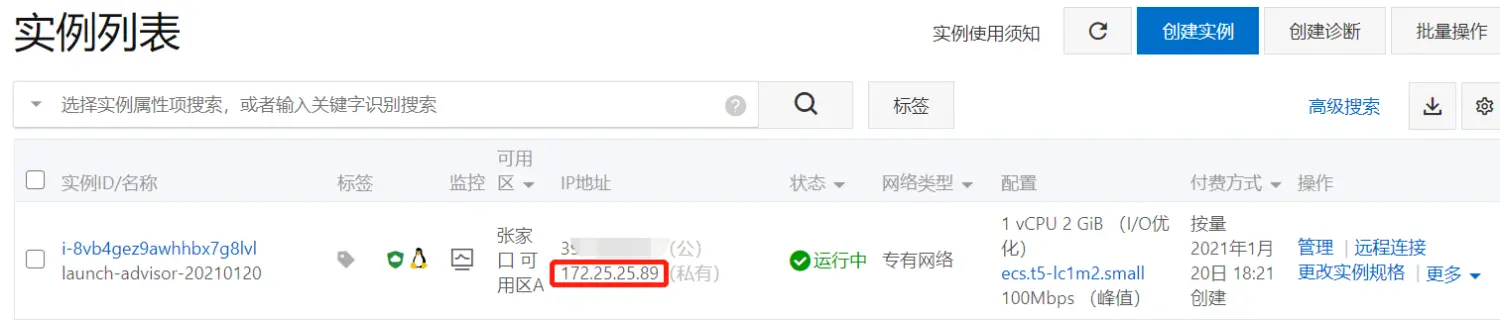

• 实例已运行，并可看到实例的公网IP和私网IP

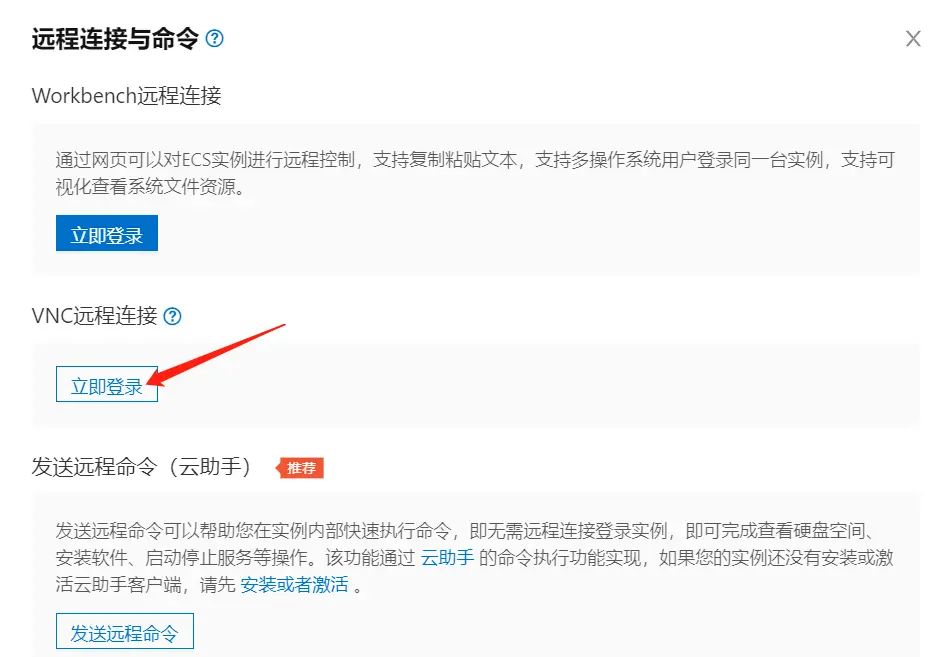

4.2 登录实例

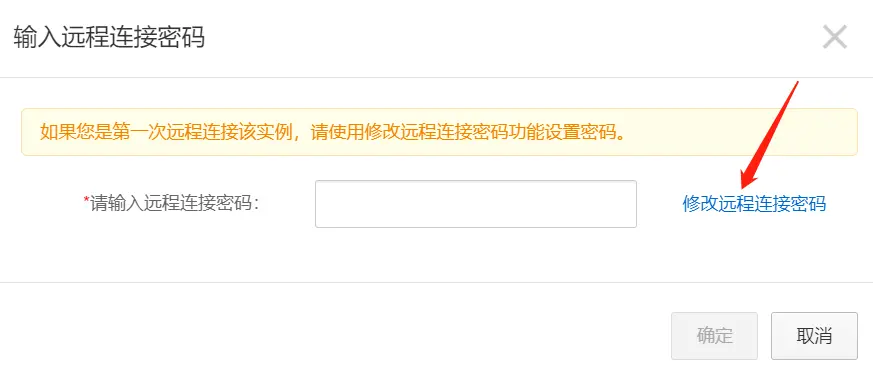

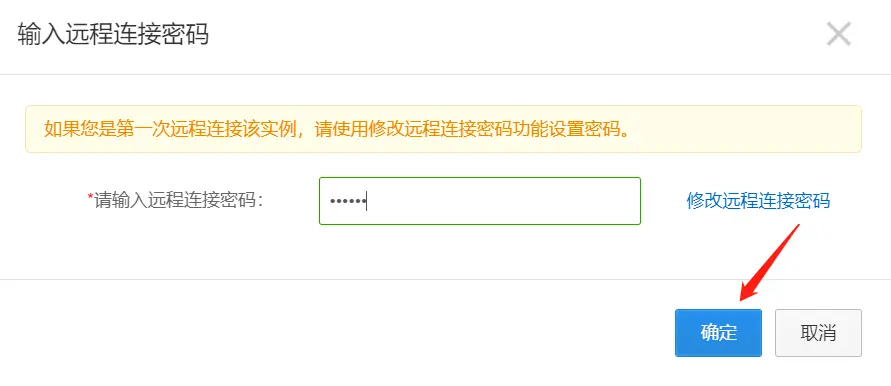

• 第一次登录实例需要新设置登录密码

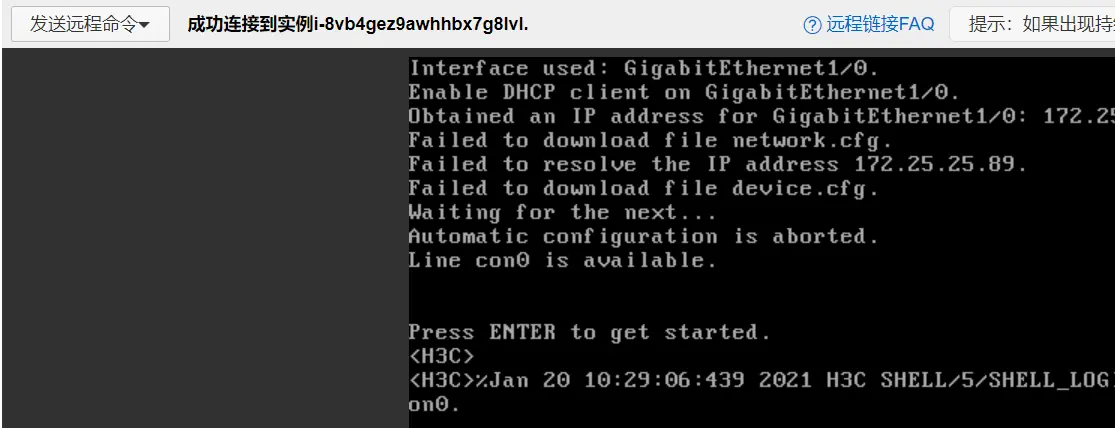

• 成功登录实例




五、基本配置

• 完成IP地址配置；
• 完成创建用户和SSH配置，以实现远程登录；
• 记下阿里云为实例分配的公网IP和私网IP，记下创建VPC下交换机时使用的子网掩码，本例中子网掩码为255.255.255.128。

5.1 为vSR1000配置IP地址和缺省路由

interface GigabitEthernet1/0
 ip address 172.25.25.89 255.255.255.128
 undo shutdown
 quit
ip route-static 0.0.0.0 0 172.25.25.1

连通性测试：

[H3C]ping 114.114.114.114
Ping 114.114.114.114 (114.114.114.114): 56 data bytes, press CTRL+C to break
56 bytes from 114.114.114.114: icmp_seq=0 ttl=71 time=35.111 ms
56 bytes from 114.114.114.114: icmp_seq=1 ttl=62 time=35.034 ms
56 bytes from 114.114.114.114: icmp_seq=2 ttl=90 time=35.008 ms
56 bytes from 114.114.114.114: icmp_seq=3 ttl=72 time=35.010 ms
56 bytes from 114.114.114.114: icmp_seq=4 ttl=76 time=35.044 ms

--- Ping statistics for 114.114.114.114 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 35.008/35.041/35.111/0.037 ms

5.2 为vSR1000创建用户和配置SSH

由于vSR1000直接在公网上运行，建议修改SSH的服务端口，以减少来自互联网的SSH尝试登录攻击。

local-user admin class manage
 password simple xxxxxx
 service-type ssh
 authorization-attribute user-role network-admin
 undo authorization-attribute  user-role network-operator
 quit
line vty 0 4
 authentication-mode scheme
 protocol inbound ssh
 quit

ssh server enable
ssh server port 10086

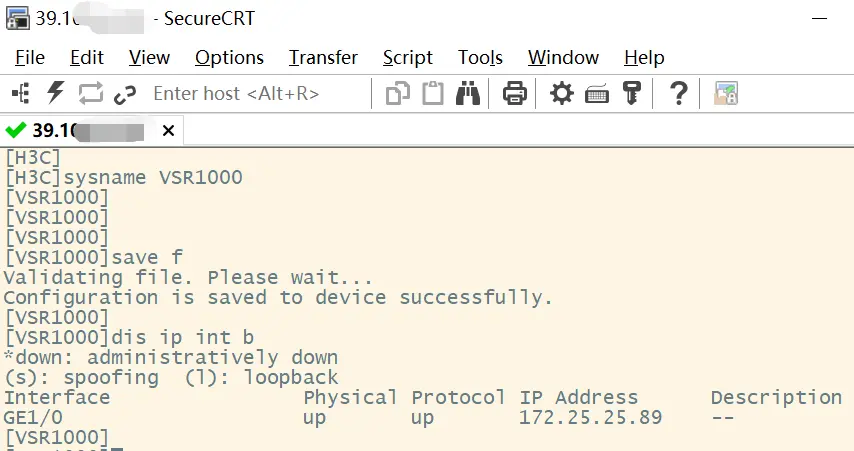

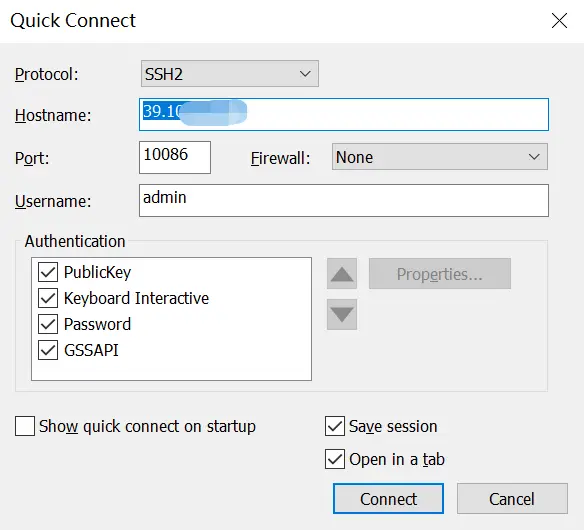

5.3 通过SSH远程登录VSR1000



六、最后

• 自定义镜像上传并导入完毕后，即可将存储桶中的文件删除，以节省存储桶空间和存储使用费用；
• 此方式同样适用于在阿里云、腾讯云等导入其它镜像，例如Cisco CSR1000v、H3C vFW1000等。
