背景

eDrawings是一款轻量级的2D和3D浏览/可视化软件，主要用于查看和分享由SolidWorks创建的3D模型和2D工程图。它支持多种CAD文件格式，使得用户能够方便地在不同CAD系统之间转换和查看设计数据。‌适用于设计师和工程师之间的即时协作，通过电子邮件附件的形式分享设计数据，减少复杂的文件转换和传输过程。此外，eDrawings还提供了数据保护功能，如禁用测量和STL文件导出选项，确保敏感设计数据的安全性。

allWebPlugin中间件是一款为用户提供安全、可靠、便捷的浏览器插件服务的中间件产品，致力于将浏览器插件重新应用到所有浏览器。它不仅可以实现ActiveX控件在现代浏览器上使用，而且集成也非常方便。

alWebPlugin中间件核心优势

1、自创定位算法，实现插件与页面布局无缝衔接，极致用户体验。
2、自创插件接口调用方法，保持原汁原味的接口调用及事件响应方式，轻松实现OA系统升级改造。
3、支持同一页面或不同页面同时加载多个插件，适应各种复杂应用场景。
4、自主创新、安全可控，不受浏览器插件技术限制，支持更多浏览器（谷歌、火狐、Edge、360浏览器等）。
5、创新沙箱机制,隔离插件与浏览器运行环境，增强插件与浏览器稳定性和安全性。
6、攻克诸多技术难点，实现插件不修改、不注册也能使用，极大的降低插件开发量和维护量。

准备工作

1、下载allWebPlugin中间件产品，具体如下：

链接：百度网盘请输入提取码
提取码：z3q0

运行效果

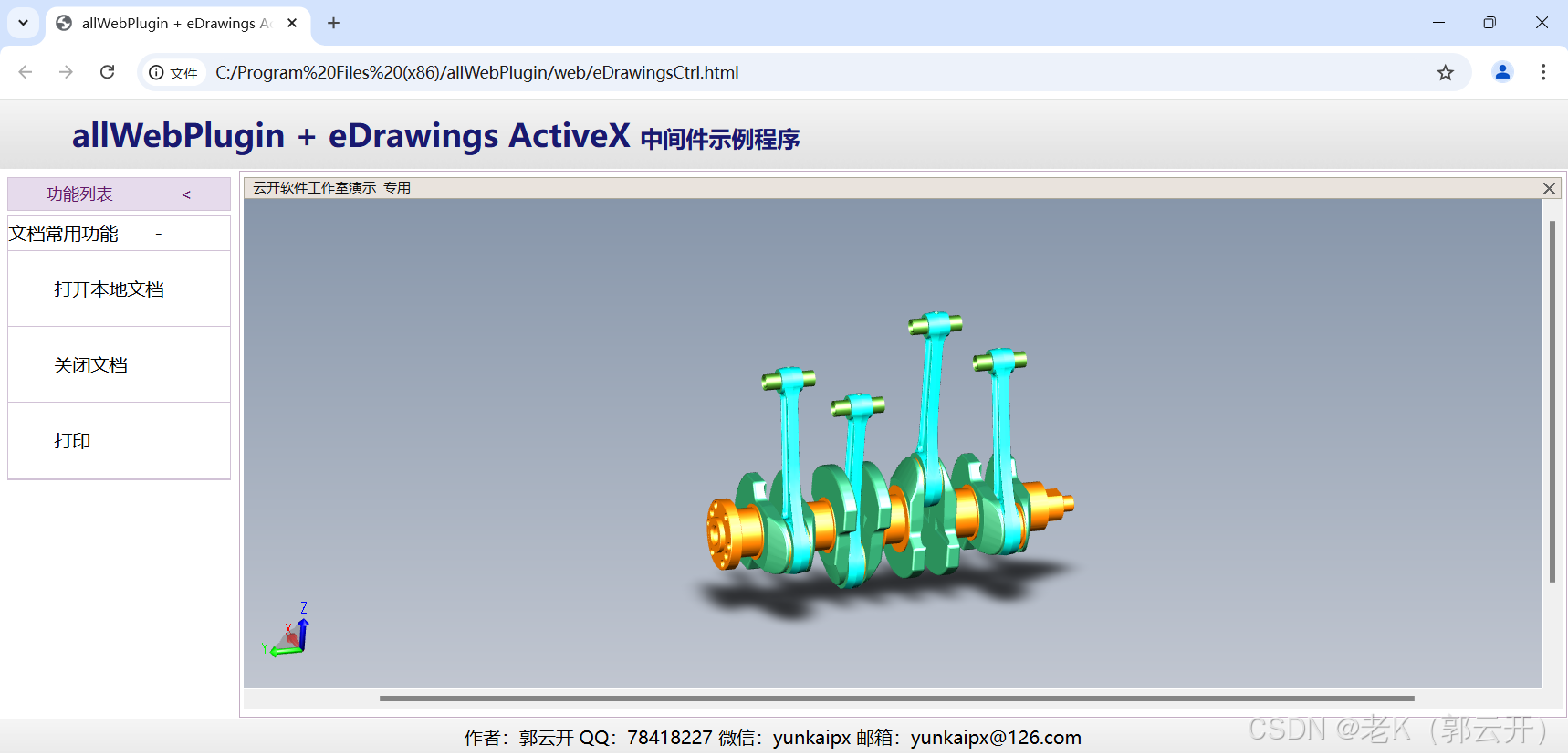

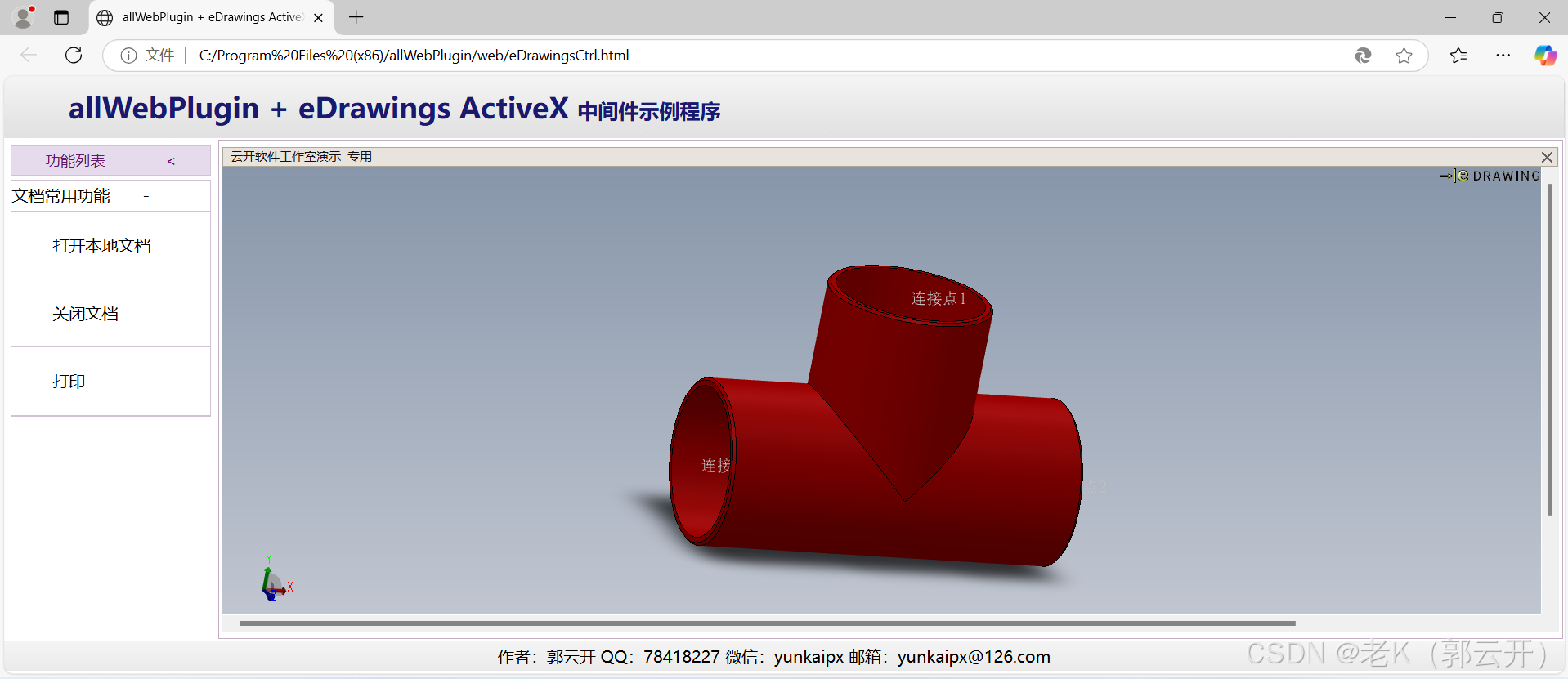

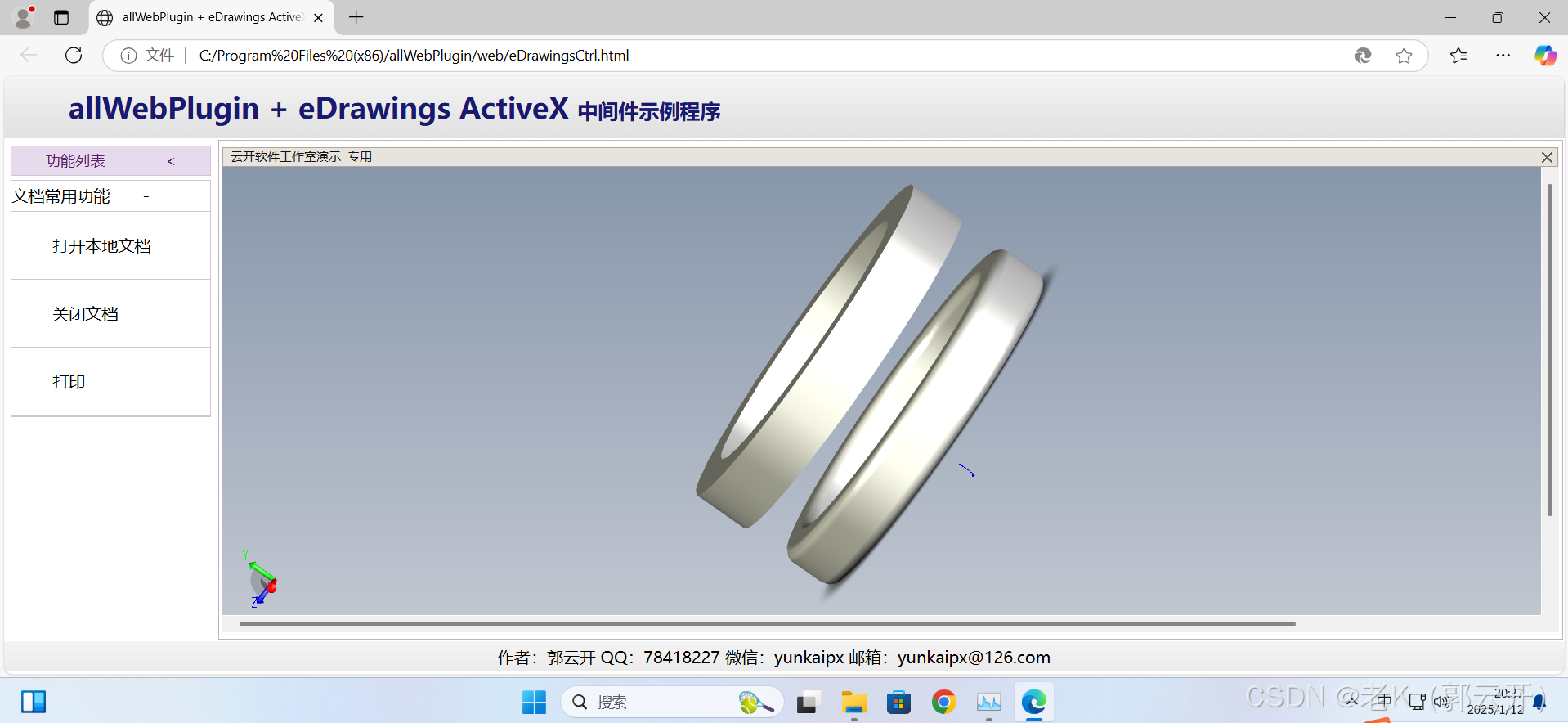

运行效果如下图所示：

集成代码示例

将下面代码保存文件之后，放到安装目录Web目录下即可

<html xmlns="http://www.w3.org/1999/xhtml">
<head>
 <title>allWebPlugin + eDrawings ActiveX 中间件示例程序</title>
 <script type="text/javascript" src="leftNav/jquery.min.js"></script>
 <script type="text/javascript" src="js/allWebPlugin.Common.v2.0.0.28.js"></script>
 <script type="text/javascript" src="js/allWebPlugin.UI.v2.0.0.28.js"></script>
 <script type="text/javascript" src="js/allWebPlugin.Main.v2.0.0.28.js"></script>
 <script type="text/javascript" src="leftNav/allWebPlugin.LeftUI.js"></script>
 <link rel='stylesheet' type='text/css' href='css/allWebPlugin.LeftUI.css' />
 <script language="javascript">

function init(){
	var installPackageUrl = "http://127.0.0.1:6651/install/allwebPlugin_x86_v2.0.1.16_20240806.exe";
	var installPackageVersion = "2.0.0.28";
	if(awp_IsInstall(installPackageVersion,installPackageUrl)){
		//{C8FA0CD6-0EC1-4AA8-AE41-3CBBD3EF08FB}
		//{965A90A2-D575-42A8-9495-94321271AF88} eDrawings 2025 Control 打开文档会卡死
		//有效------------------------------------------------
		awp_CreatePlugin("eDrawingsAx","{C8FA0CD6-0EC1-4AA8-AE41-3CBBD3EF08FB}");
		//eDrawingsAx.OpenDoc("C:\\123.SLDPRT",true, false, false,"");
		eDrawingsAx.GetViewerControl().EnableFeatures(4096,true);
		eDrawingsAx.GetViewerControl().OpenDoc("C:\\123.SLDPRT",true, false, false,"");
		eDrawingsAx.GetViewerControl().ViewOperator = 3;
		//eDrawingsAx.Filename = "C:\\two_circles.EASM";
		//------------------------------------------------------------------------
	}
}

function OpenLocalFile(){
	var pluginUtilityObj = awp_getPluginUtility();
	pluginUtilityObj.GetLocalOpenDialog("EASM文件(*.easm);;SLDPRT文件(*.sldprt);;所有文件(*.*)").then(function(varFile){
		console.log(varFile);
		if(varFile != "")
		{
			//OpenDoc(string fileName, bool isTemp, bool promptToSave, bool readOnly, string commandString)
			eDrawingsAx.OpenDoc(varFile ,true, false, true,"");
		}
	});
}

function  CloseFile(){
	eDrawingsAx.GetViewerControl().CloseActiveDoc("");
}
</script>
</head>
<body onload="init()" style="overflow-y:hidden;overflow-x:hidden">
<table id="maintable"  cellspacing='0' cellpadding='0' >
 <!-- head -->
 <tr><td colspan="2" valign="top" height="61px"><table cellspacing='0' cellpadding='0' cellspacing='0' cellpadding='0'  id="header"><tr ><td><span>　allWebPlugin + eDrawings ActiveX </span>中间件示例程序</td></tr></table></td></tr>
 <!-- end head -->

 <!-- showList -->
 <tr><td id="showtr" colspan="2" >
  <table id="functionBox" border="0">
    <tr>
     <td  id="showTD" width="204px" height="30px"  valign="top">

       <table id="functionTable"   cellspacing='4' cellpadding='0'  >
        <tr  id="disPlayNone"><td height="30px" class="tableFather" >功能列表　　　　<span>&lt;</span></td></tr>
        <tr  class="test"><td valign="middle" class="tableFather">
  		  <table class="tableAll" style="height:30px" cellspacing='0' cellpadding='0'><tr><td class="titleStyle"> 文档常用功能　　<span>+</span></td></tr></table>
	       <div id="read0"  class="hideDiv" >
				<table id="readT0"   width="100%" cellspacing='0' cellpadding='0'><!-- 文档功能 -->
					<tr><td class="dot-size"><a onclick="OpenLocalFile()">打开本地文档</a></td></tr>
					<tr><td class="dot-size"><a onclick="CloseFile()">关闭文档</a></td></tr>
					<tr><td class="dot-size"><a onclick="eDrawingsAx.GetViewerControl().Print(true,'')">打印</a></td></tr>
				 </table><!--END 文档功能 -->
		   </div>
		  </td></tr>
		  <tr><td>&nbsp;</td></tr>
       </table>

     </td>

     <td id="activeBox">
       <table id="activeTable" >
        <tr>
        <td valign="top"  border="1">
            	<canvas id="eDrawingsAx" style="width:100%;height:100%" >
			<p class="error">Sorry, It looks as though your browser does not support the canvas tag.</p>
		</canvas>
        </TD>
		</script>
	</td>
		</tr>
	   </table>
     </td>
    </tr>
  </table>
 </td></tr>
 <!-- end showList -->

 <!-- footer -->
 <tr ><td colspan="2" height="30px"  class="footer"><table><tr><td align="center">作者：郭云开 	QQ：78418227   微信：yunkaipx  邮箱：yunkaipx@126.com</td></tr></table></td></tr>
 <!-- end footer -->
</table>
</body>
</html>
