先搞懂以下专业术语：

VLAN（Virtual LAN）：虚拟局域网

IEEE 802.1Q：定义带标签的数据帧的格式，满足这种格式的数据帧称为IEEE 802.1Q数据帧，也称VLAN数据帧

Access接口：用于和不能识别Tag的用户终端（如用户主机、服务器等）相连

Trunk接口：用于连接交换机、路由器、AP

Hybrid接口：既可以用于连接不能识别Tag的用户终端（如用户主机、服务器等），也可以用于连接交换机、路由器

一、什么是VLAN？

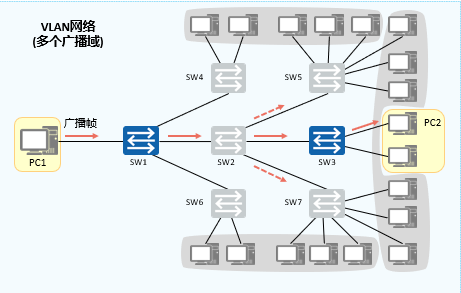

背景：交换机所连接网络规模越大广播泛滥越严重，通过在交换机上部署VLAN，可以将一个规模较大的广播域在逻辑上划分成若干个不同的、规模较小的广播域。

特点：1.不受地域限制

2.同一vlan内的设备才能直接进行二层通信

好处：1.灵活构建虚拟工作组，减小移动和改变的代价

2.隔离广播域，抑制广播报文

3.增强网络的安全性和健壮性

二、VLAN的基本原理

1.实现方式

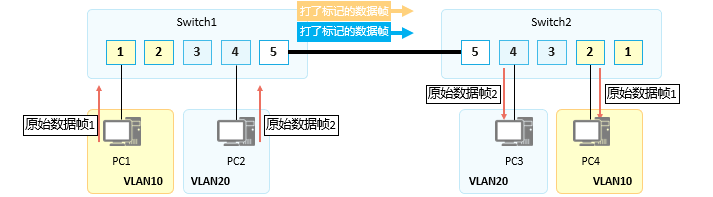

VLAN标签 (VLAN Tag)IEEE 802.1Q协议规定，在以太网数据帧中加入4个字节的VLAN标签，又称VLAN Tag，简称Tag。

2.VLAN数据帧

IEEE 802.1Q定义了这种带标签的数据帧的格式，满足这种格式的数据帧称为IEEE 802.1Q数据帧

VLAN ID： 0　4095：保留

1-4094：使用

1：所有交换机默认配置，不可被删除

如何识别带VLAN标签的数据帧：数据帧的Length/Type = 0x8100。

注意：计算机无法识别Tagged数据帧，因此计算机处理和发出的都是Untagged数据帧；为了提高处理效率，交换机内部处理的数据帧一律都是Tagged帧。

三、VLAN的划分方式

计算机发出的数据帧不带任何标签。对已支持VLAN特性的交换机来说，当计算机发出的Untagged帧一旦进入交换机后，交换机必须通过某种划分原则把这个帧划分到某个特定的VLAN中去。

1.基于接口划分（最常用）：根据交换机的接口来划分VLAN

划分原则：将VLAN ID配置到交换机的物理接口上，从某一个物理接口进入交换机的、由终端计算机发送的Untagged数据帧都被划分到该接口的VLAN ID所表明的那个VLAN。

特点：1.简单而直观，实现容易，是目前实际的网络应用中最为广泛的划分VLAN的方式。

2.当计算机接入交换机的端口发生了变化时，该计算机发送的帧的VLAN归属可能会发生变化。

2.基于MAC地址划分：根据数据帧的源MAC地址来划分VLAN

划分原则：交换机内部建立并维护了一个MAC地址与VLAN ID的对应表。当交换机接收到计算机发送的Untagged帧时，交换机将分析帧中的源MAC地址，然后查询MAC地址与VLAN ID的对应表，并根据对应关系把这个帧划分到相应的VLAN中。

特点：

1.稍微复杂，但灵活性得到了提高。

2.当计算机接入交换机的端口发生了变化时，该计算机发送的帧的VLAN归属不会发生变化（因为计算机的MAC地址没有变）。

3.但这种类型的VLAN划分安全性不是很高，因为恶意计算机很容易伪造MAC地址。

3.基于IP子网划分：根据数据帧中的源IP地址和子网掩码来划分VLAN

4.基于协议划分：根据数据帧所属的协议（族）类型及封装格式来划分VLAN

5.基于策略划分：根据配置的策略划分VLAN，能实现多种组合的划分方式，包括接口、MAC地址、IP地址等

四、接口链路类型

基于接口的VLAN划分依赖于交换机的接口类型

1.Access接口

特点：仅允许VLAN ID与接口PVID相同的数据帧通过

接收帧：Untagged帧，加PVID

Tagged帧，等于PVID，透传；不等于，丢弃

发送帧：帧VLAN ID与端口PVID相等，剥离转发

帧VLAN ID与端口PVID不相等，丢弃

2.Trunk接口

特点：1.Trunk接口仅允许VLAN ID在允许通过列表中的数据帧通过。

注意：Trunk接口可以允许多个VLAN的帧带Tag通过，但只允许一个VLAN的帧从该类接口上发出时不带Tag（即剥除Tag）

接收帧：不带标签，加PVID

带标签在允许列表，透传；不在，丢弃

发送帧：帧VLAN ID与端口PVID相等，剥离转发

帧VLAN ID与端口PVID不相等在允许列表，透传；不在，丢弃

3.Hybrid接口（华为设备默认接口类型）

特点：1.Hybrid接口仅允许VLAN ID在允许通过列表中的数据帧通过。

2.Hybrid接口可以允许多个VLAN的帧带Tag通过，且允许从该类接口发出的帧根据需要配置某些VLAN的帧带Tag、某些VLAN的帧不带Tag。

注意：与Trunk最主要的区别就是，能够支持多个VLAN的数据帧，不带标签通过。

接收帧：不带标签，加PVID

带标签，在tagged列表，透传；不在tagged列表，丢弃

发送帧：帧VLAN ID在端口untagged列表，剥离转发

帧VLAN ID在tagged列表，透传

既不在tagged列表也不再untagged列表，丢弃

五、VLAN的应用

1.VLAN的规划

分配原则：按业务规划：可分为语音、视频和数据。

按部门规划：可分为工程部、市场部、财经部等。

按应用规划：可分为服务器、办公、教室等。

VLAN分配技巧：VLAN ID的分配在有效范围内，可以随意分配和选取，但是为了提高VLAN ID的连续性，

可以采用VLAN ID和子网关联的方式进行分配。

VLAN规划示例：假设某园区有三栋楼，分别为行政楼、教学楼、办公楼；每栋楼各有1台接入交换机，核心交换机在行政楼；行政楼内有办公室、财务部和教室；办公楼内有办公室和财务部；教学楼内有办公室和教室。

VLAN规划如下：

VLAN	IP地址段	描述
1	X.16.10.0/24	办公室用户所属的VLAN
2	X.16.20.0/24	财务部用户所属的VLAN
3	X.16.30.0/24	教室用户所属的VLAN
100	Y.16.100.0/24	设备管理所属的VLAN

2.应用场景

- 基于接口的VLAN划分

场景：某商务楼内有多家公司，为了降低成本，多家公司共用网络资源，各公司分别连接到一台二层交换机的不同接口，并通过统一的出口访问Internet

划分：为了保证各公司业务的独立和安全，可将每个公司所连接的接口划分到不同的VLAN，实现公司间业务数据的完全隔离。可以认为每个公司拥有独立的网络，每个VLAN就是一个“虚拟工作组”。

- 基于MAC的VLAN划分

场景：某个公司的网络中，网络管理者将同一部门的员工划分到同一VLAN。为了提高部门内的信息安全，要求只有本部门员工的主机才可以访问特定网络资源

划分：为了保证非本部门员工不能访问网络资源，可在SW1上配置基于MAC地址划分VLAN。这样，新的主机接入网络，就无法访问公司的网络资源

六、VLAN的配置

1.创建VLAN

vlan　X

vlan　batch　2　ｔｏ　５//创建vlan２到５

vlan　batch　２　５//创建vlan２和５　

2.配置access端口

port　link-type　access

port　default　vlan　X//把接口加入到vlan　Ｘ

3.配置trunk端口

port　link-type　trunk

port　trunk　pvid　vlan　X//配置端口的PVID为vlanＸ

port　trunk　allow－pass　vlan　ｎ（all）//允许vlan　ｎ（所有vlan）通过

4.配置hybrid端口

port　link-type　hybrid//Huawei设备默认

port　hybrid　pvid　vlan　X//设定端口PVID值

port　hybrid　tagged　vlan　ｎ//端口允许透传vlan列表　通常用来连接交换机

port　hybrid　untagged　vlan　ｎ//端口剥离相应的vlan标签发送列表　通常用来连接终端
