在C语言中,位段(bit-field)是一种特殊的数据结构,它允许在单个存储单元中存储多个不同的数据成员,但每个数据成员都只占用一定的位数(而不是完整的字节)。位段常用于需要节省存储空间或者需要按位操作数据的场合。
位段是在结构体(struct)中定义的,每个位段成员都指定了一个宽度(以位为单位),并且可以是任何整数类型(通常是int
、unsigned int
或signed int
)。但是,请注意,实际的存储布局和大小端序(endianness)取决于具体的编译器和硬件平台。
位段的定义
位段通常在一个结构体中定义,如下所示:
struct { | |
unsigned int field1 : 4; // field1占4位 | |
unsigned int field2 : 8; // field2占8位 | |
unsigned int field3 : 2; // field3占2位 | |
// ... 可能还有其他字段 ... | |
} bit_field_struct; |
在这个例子中,bit_field_struct
结构体包含了三个位段成员:field1
、field2
和field3
,它们分别占用4位、8位和2位的存储空间。
位段结构体大小的计算
·由于int类型占用4个字节即32个bit,所以在给每个位段成员规定内存空间时不得超过32个bit。
·计算位段结构体大小按字节来计算,比如:
struct {
unsigned int f1 : 2;
unsigned int f2 : 4;
unsigned int f3 : 31;
} bit_field_struct;
在上面的定义中,f1和f2的大小之和为6bit,而若再加上f3的内存大小就超过了一个字节,于是f3需要另开一个字节,所以bit_field_struct结构体所占内存大小为2,单位字节。
位段的使用
位段的使用与结构体中的其他成员类似,可以通过结构体变量来访问和修改位段的值。但是,由于位段的大小可能小于一个字节,因此不能使用指针来直接访问位段。
bit_field_struct bfs; | |
bfs.field1 = 0b1010; // 使用二进制字面量(如果编译器支持) | |
bfs.field2 = 0x55; // 使用十六进制字面量 | |
bfs.field3 = 3; // 使用十进制字面量 | |
// 访问位段的值 | |
printf("field1: %u\n", bfs.field1); | |
printf("field2: %u\n", bfs.field2); | |
printf("field3: %u\n", bfs.field3); |
位段的适用场景
C语言中的位段(bit-field)在特定场景下非常有用,其中一个典型的适用场景就是网络传输。在网络传输中,数据通常以二进制形式进行传输,而位段提供了一种在结构体中紧凑地存储和操作二进制位的方式,从而在网络传输中能够更有效地利用带宽和存储空间。
以下是位段在网络传输中的几个适用场景:

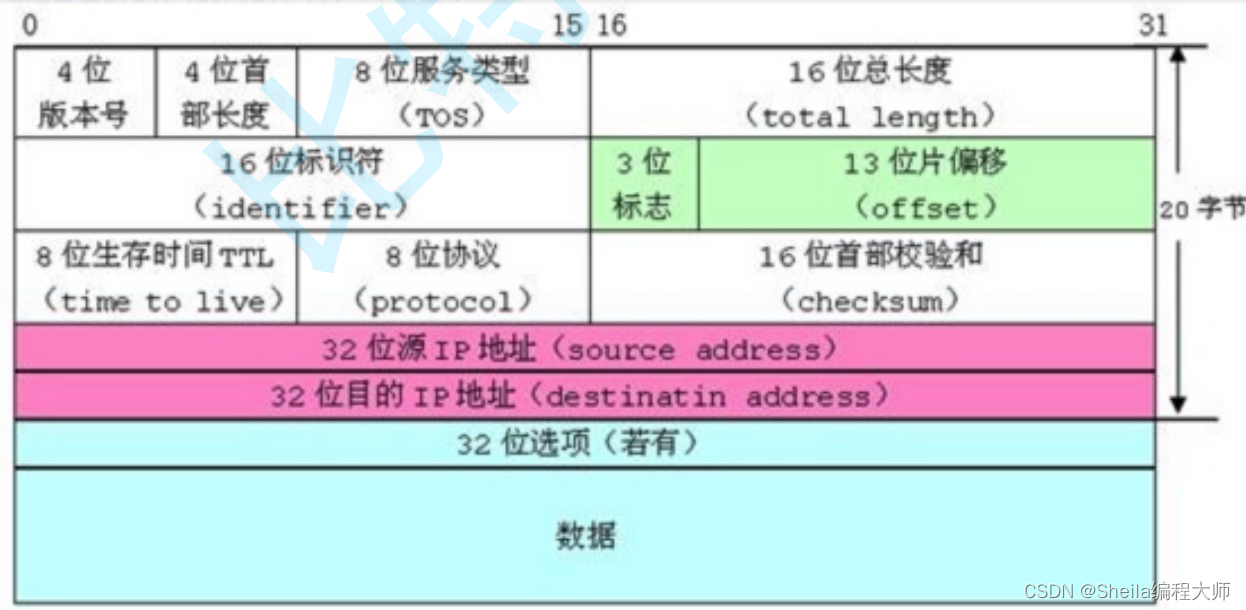

- 数据包头部:在网络通信中,数据包通常包含一个头部,其中包含了关于数据包的各种信息,如版本号、协议类型、源地址、目标地址等。这些信息通常以二进制位的形式存在,并且可能需要特定的位数来表示。通过使用位段,可以在结构体中精确地定义这些字段的大小和位置,从而方便地在内存中构建和解析数据包头部。
- 节省带宽:在网络传输中,带宽是有限的资源。通过使用位段,可以将多个小字段组合在一个结构体中,从而减少了传输的数据量。例如,如果有一个字段只需要表示一个布尔值(真或假),那么使用一个完整的字节来存储这个字段就会浪费大量的带宽。通过使用位段,可以将这个字段定义为一个位段,只占用一个位,从而大大节省了带宽。
- 硬件交互:在某些情况下,C语言程序需要与硬件进行交互,例如读取硬件状态或控制硬件操作。这些交互通常涉及到对二进制位的操作。通过使用位段,可以方便地定义与硬件相关的字段,并在程序中直接对这些字段进行读写操作,从而简化了与硬件的交互过程。
- 协议解析:在网络通信中,不同的协议可能使用不同的数据格式和编码方式。通过使用位段,可以根据特定协议的要求来定义结构体中的字段和位数,从而方便地解析协议数据。这对于开发网络协议解析器或实现特定协议的客户端和服务器非常有用。
需要注意的是,虽然位段在网络传输中具有很多优点,但也有一些限制和注意事项。例如,位段在内存中的布局和访问方式可能因编译器和硬件平台而异,因此需要谨慎处理跨平台兼容性问题。此外,由于位段的大小可能小于一个字节,因此不能使用指针来直接访问位段。在编写涉及位段的代码时,需要仔细考虑这些问题,以确保代码的正确性和可移植性。
注意事项
- 存储顺序:位段在内存中的存储顺序取决于编译器和硬件平台。在某些情况下,位段可能会按照它们在结构体中定义的顺序存储,但在其他情况下,编译器可能会为了优化而重新排列它们。
- 大小端序:位段的大小端序也可能因编译器和硬件平台而异。在某些情况下,位段可能按照大端序(最高有效位在前)存储,而在其他情况下则可能按照小端序(最低有效位在前)存储。
- 对齐和填充:编译器可能会在位段之间插入填充字节,以确保结构体成员按照适当的边界对齐。这可能会影响位段的实际存储大小和布局。
- 可移植性:由于位段的存储顺序、大小端序和对齐方式可能因编译器和硬件平台而异,因此使用位段的代码可能不具有良好的可移植性。在编写需要跨平台工作的代码时,应谨慎使用位段。
- 访问方式:由于位段的大小可能小于一个字节,因此不能使用指针来直接访问位段。此外,某些编译器可能不支持对位段进行位操作(如位与、位或等)。
- 读取和写入:当从位段读取或写入值时,可能会发生截断或符号扩展。例如,如果一个无符号的4位位段被赋予一个大于15的值(在二进制中为
1111
),则该值将被截断为4位。同样地,如果一个有符号的位段被赋予一个负值,则可能会进行符号扩展。
上面的注意事项即表现出位段具有跨平台问题。
位段的跨平台问题
1. int 位段被当成有符号数还是无符号数是不确定的。
2. 位段中最大位的数目不能确定。(16位机器最大16,32位机器最大32,写成27,在16位机 器会出问题。
3. 位段中的成员在内存中从左向右分配,还是从右向左分配标准尚未定义。
4. 当一个结构包含两个位段,第二个位段成员比较大,无法容纳于第一个位段剩余的位时,是 舍弃剩余的位还是利用,这是不确定的。
