第5节 UML简介
1、UML概念
Unified Modeling Language(UML)又称统一建模语言或标准建模语言,是一个支持模型化和软件系统开发的图形化语言,为软件开发的所有阶段提供模型化和可视化支持。
2、UML图示
UML2.2中一共定义了14种图示(diagrams)
3、常用UML图

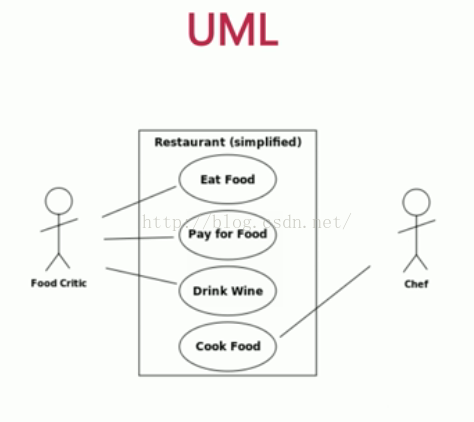

用例图(the use case diagram):能够以可视化的方式,表达系统如何满足所收集的业务规则,以及特定的用户需求等信息。

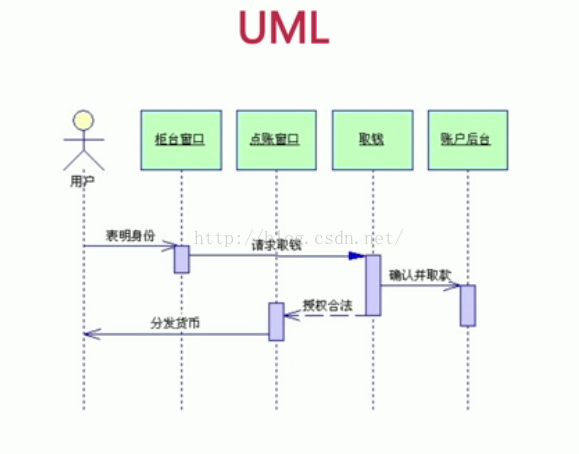

序列图(the sequence diagram):用于按照交互发生的一系列顺序,显示对象之间的这些交互
