Cadence OrCAD/PSpice ABM模型中ABM表达式器件常见问题和使用TIPS

Cadence OrCAD/PSpice ABM (模拟器件行为级建模) 模型列表及详细说明_电子异术家的博客-CSDN博客https://blog.csdn.net/yyyyang666/article/details/128988869

        最近在用ABM模型搭建光伏板的模型，中间遇到了很多问题也走了很多弯路，特此记录下。

基本理论

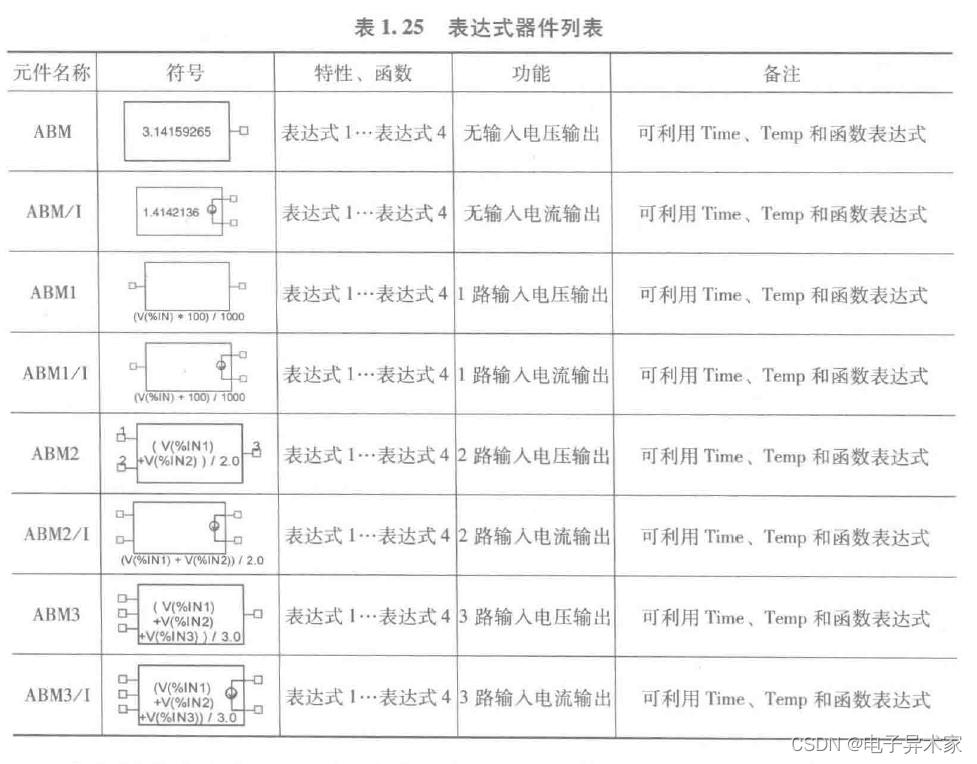

        Pspice中的表达式器件有如下：

 From  Ref. [1]

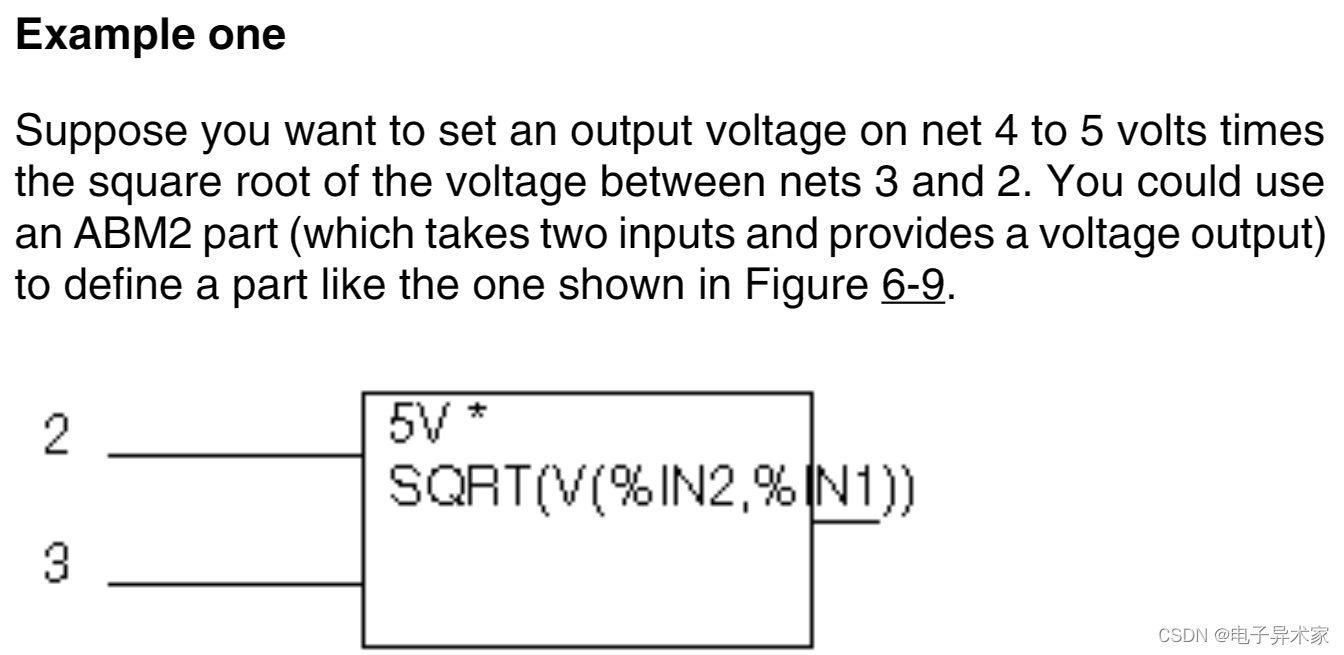

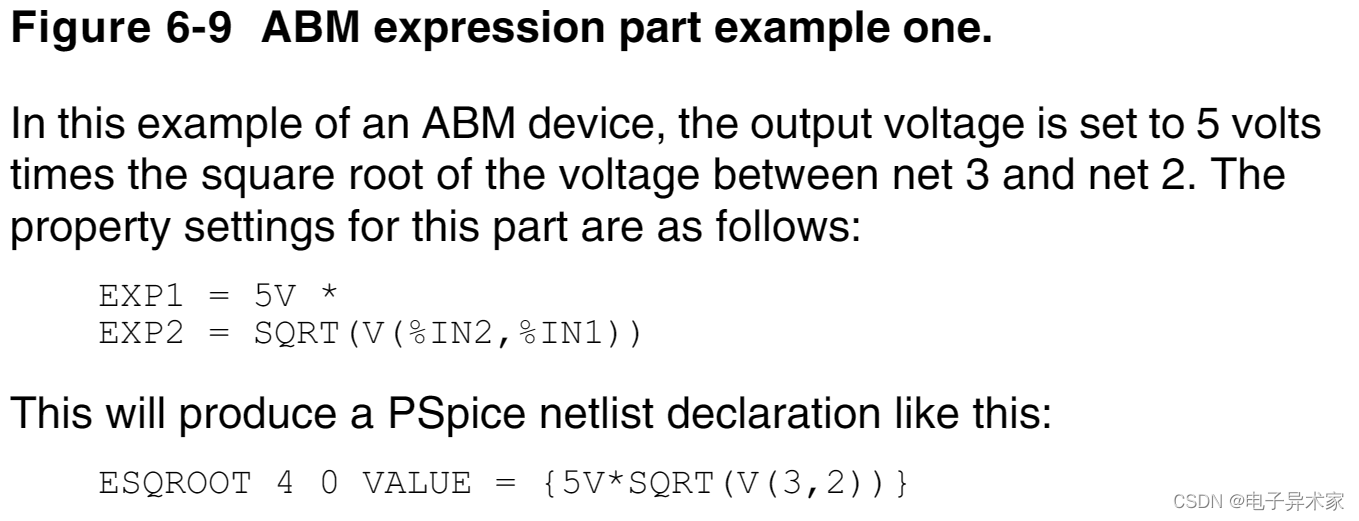

手册参考案例

 使用tips

        1. 使用网络标签请不要使用什么奇怪特殊符号，包括但不限于Δ(delta)、-（减号）、+（加号）等等。同时多个ABM模块互相都通过网络标签连接，很容易报错，包括但不限于报错没有负载连接等等。因此，最好不要使用网络标签连接各个ABM器件，请直接使用导线连接。

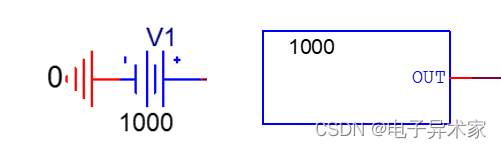

        2.  使用ABM搭建模型时，用ABM元件和电压源搭出来的效果完全一样。

         3. 使用多个输入的ABM元件，如ABM2、ABM3等等，属性编辑框有多个，只要按顺序随便填好即可，没有规定一个属性框只能进行一步运算或者什么的。仿真属性框默认第一个里面的V(%IN1)，但是也可以改V(%IN2)等等。执行顺序是属性框按照1234顺序组成一个整体。

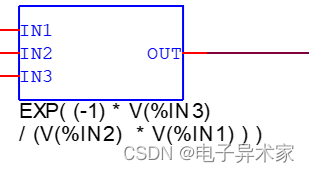

        如下图实现属性框1填EXP((-1)*V(%IN3)，属性框2填/(V(%IN2)，属性框3填*V(%IN1))。虽然仿真输出内文件内显示两者用的+号连接，但并不影响二者输出结果

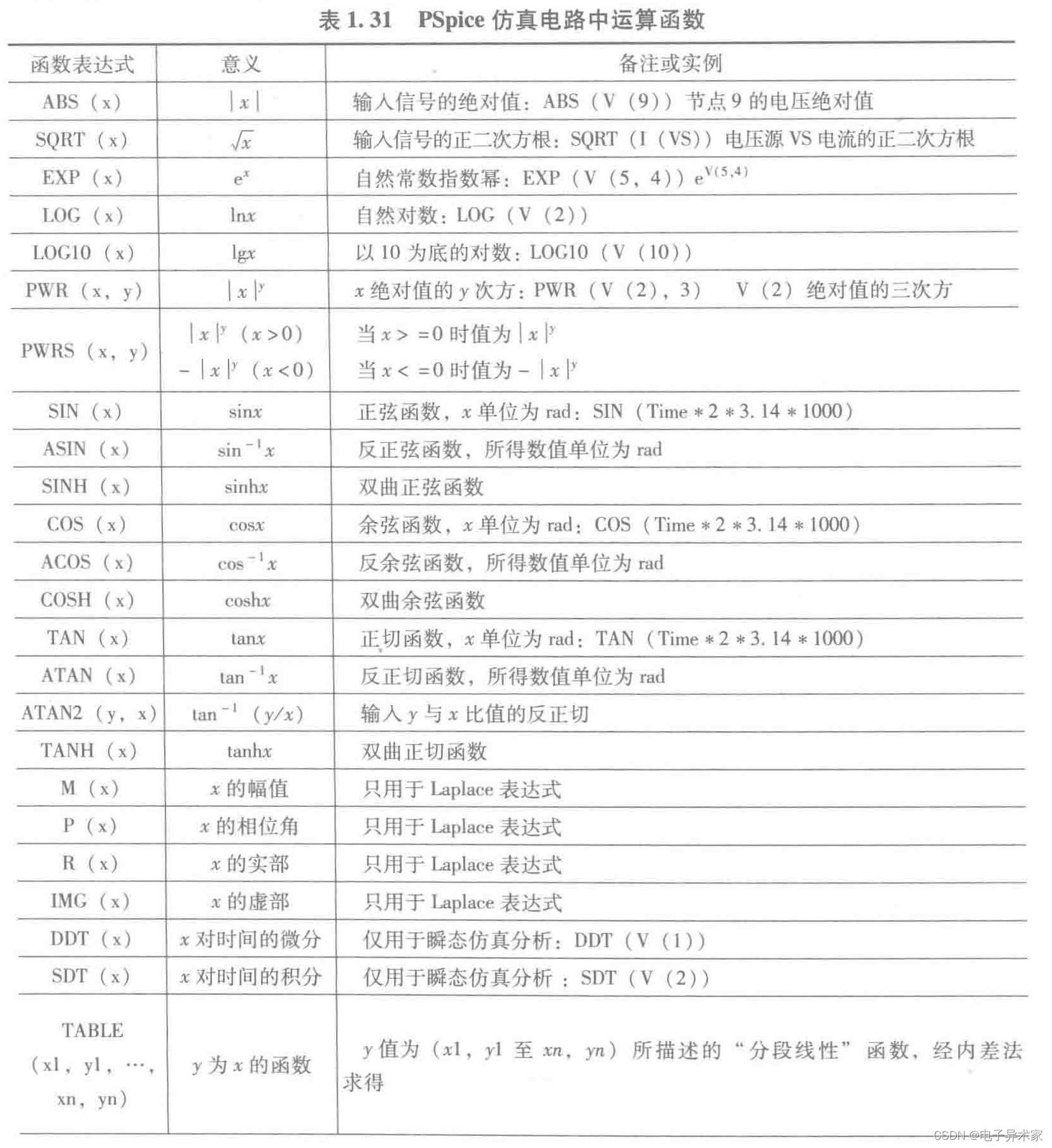

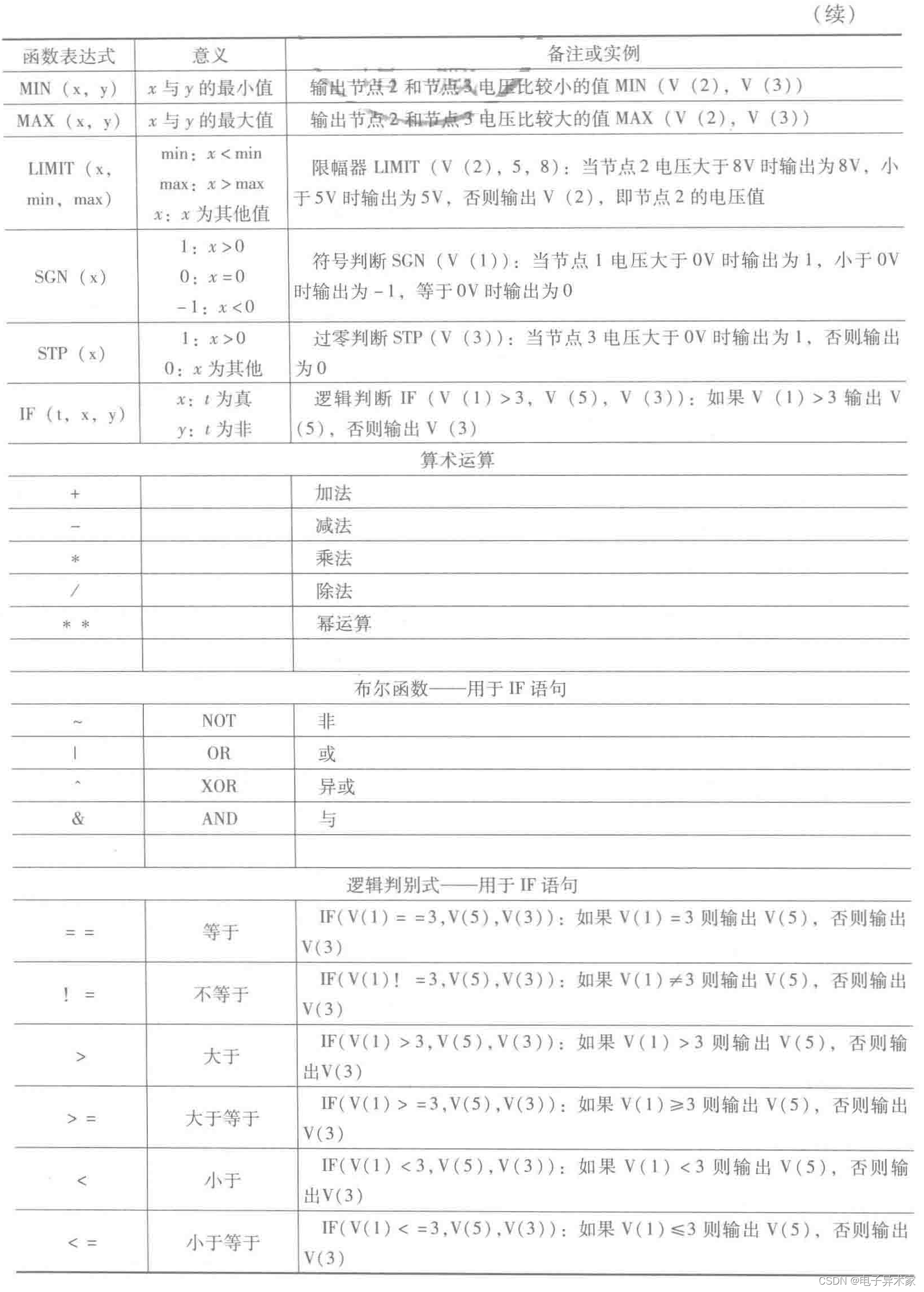

         4. ABM器件结合运算函数可以实现很多特殊功能。同时IF函数结合TIME变量和TEMP变量可以在关键时候找到设计突破口



         4. 对于没有spice模型，同时电路结构复杂的芯片可以采用ABM器件进行替代i，从而实现板级仿真。

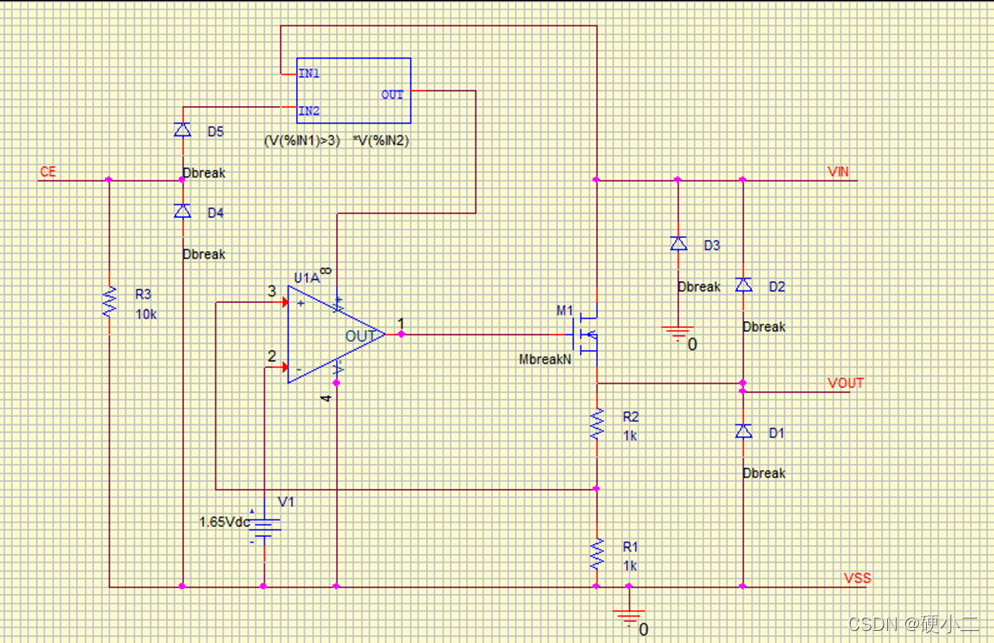

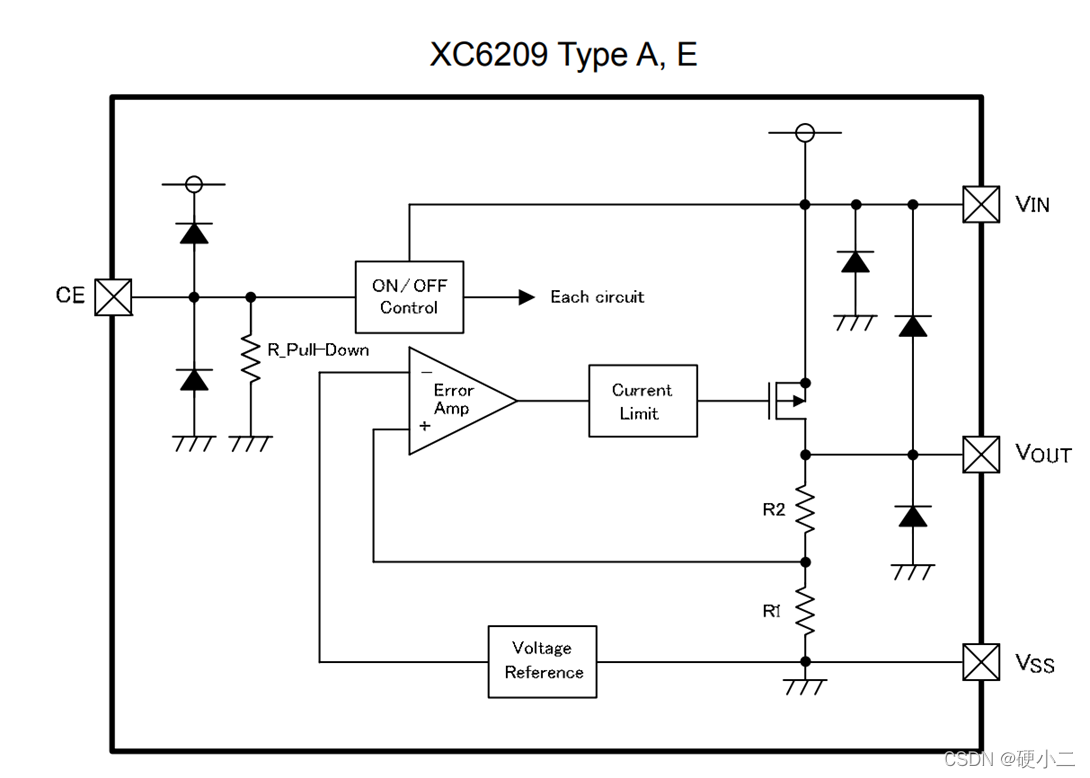

        如，使用ABM器件替代模拟开关仿真稳压芯片XC6209
