STM32F103C8T6串口通信实现74HC164锁存功能（文末附上源码）

1ce_cream_man

于 2024-08-28 15:32:55 发布

阅读量502

点赞数 3

分类专栏：番外—软件学习文章标签： stm32 fpga开发嵌入式硬件

本文链接：https://blog.csdn.net/yyyyyyyyyyjy/article/details/141641211

版权

1.环境搭建

keil5，stm32f103c8t6

2.实现思想

在这里插入图片描述

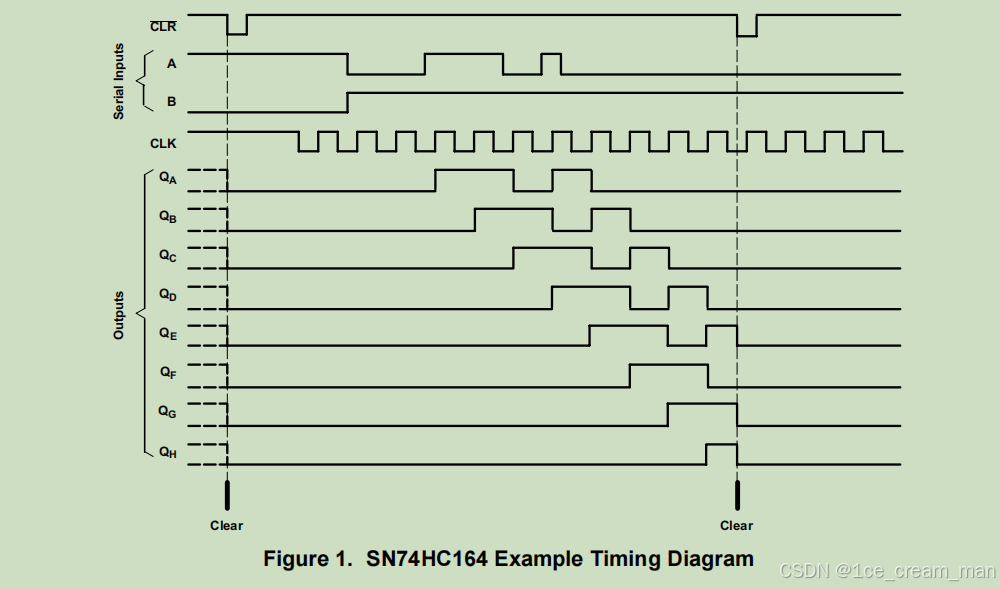

上图是74HC164移位寄存器手册中给出的时序图，可以发现每当一个时钟信号的上升沿到来时，其输出引脚的状态都会往高位移动，这对于某些逻辑电路来说虽然移位时间短暂，但依旧不能够被接受。
因此，考虑到移位受到时钟信号的触发，我们可以利用STM32可控的产生时钟信号，让数据到来一次，时钟信号随之到来一次，其余时间时钟信号均为低电平，即实现信号写入并锁存的功能。

3.部分实现过程

int main(void)
{

	LED_Init();
	OLED_Init();
	Serial_Init();
	OLED_ShowString(1, 1, "Rx");

	Serial_RxPacket[0] = 0x00;
	Serial_RxPacket[1] = 0x11;
	Serial_RxPacket[2] = 0x00;
	Serial_RxPacket[3]
