绘制矢量线段

本篇介绍软件左侧工具栏→绘制工具→​​​​绘制矢量线段​​​

绘制分为两类：1）矢量直线绘制；2）矢量曲线绘制。

---

一、矢量线段绘制原理

在常规绘图软件中，矢量线段可分为两类，即矢量直线和矢量曲线。

为实现该功能，本软件采用继承QGraphicsItem类实现，在重写painter()函数，采用QPainter的drawPath方法。QPainterPath中有3种绘线方法，分别是lineTo、quadTo和curveTo，moveTo函数设置painter当前位置（函数介绍详见Qt官方文件）。

在本软件中，绘制矢量曲线和矢量直线均采用QPainterPath的curveTo函数实现，其数学概念对应贝塞尔曲线。在实现过程中，通过4个QPointF参数来描述，包含2个位置参数（表征本线段的起点和终点）和2个曲率控制参数（表征本线段起点和终点的曲率情况）。效果图如下：

其中，矢量直线是特殊的矢量曲线，在本软件中，采用方法为：将线段起始节点位置参数和对应的曲率控制节点位置参数设置相同，终点节点位置参数和对应的曲率控制节点位置参数设置相同，即可绘制出矢量直线。

二、矢量曲线绘制实现

1.代码示例

.h文件变量申明：

QPainterPath m_path;

QPointF m_p1Pos,m_p2Pos,m_c1Pos,m_c2Pos;

m_path.clear();
m_path.moveTo(m_p1Pos);
m_path.cubicTo(m_c1Pos,m_c2Pos,m_p2Pos);

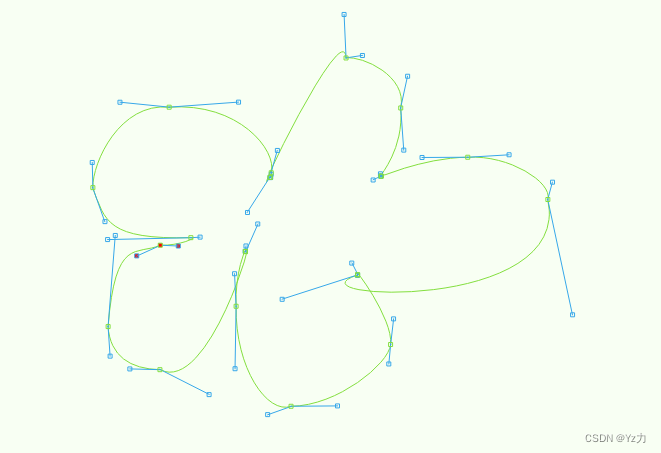

2.示例效果

三、矢量直线绘制实现

1.代码示例

.h文件变量申明：

QPainterPath m_path;

QPointF m_p1Pos,m_p2Pos,m_c1Pos,m_c2Pos;

m_path.clear();
m_c1Pos = m_p1Pos;
m_c2Pos = m_p2Pos;
m_path.moveTo(m_p1Pos);
m_path.cubicTo(m_c1Pos,m_c2Pos,m_p2Pos);

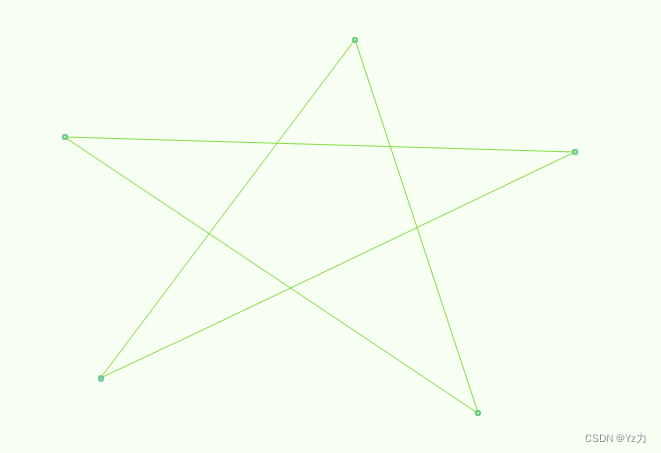

2.示例效果

---

​​​​​​​​​​​​​​四、矢量线段软件测试视频

绘制线段

---

结束语

本文简要梳理了软件绘制矢量线段的实现框架，内容均为原创。

作者文笔水平一般，请大家多多包涵和指正，十分欢迎进一步交流学习。

若需，请联系本人小红书(小红书号:YzLab96)，谢谢​​​​​​​。
