线缆相关标识信息代号简介

1、UL 美国保险商实验室标准

UL 全称Underwriters Laboratories Inc.，美国保险商试验所。成立于1894年，是一个独立的、非营利的专业机构，专注于公共安全实验和认证。

主要业务包括测试、认证、检验、验货、审核及数字化应用等服务，旨在保障创新技术的安全应用，推动安全互联和可持续发展。UL帮助企业证明安全性，证实合规性，增强可持续性，提高管理透明度，确保产品质量和性能。

UL在全球范围内具有很高的权威性，发布了将近1,800部安全、质量和可持续性标准，其中70%以上成为美国国家标准，并且是加拿大国家标准的开发机构。

2、CSA 加拿大标准

CSA 全称 Canadian Standards Association，加拿大标准协会。成立于1919年。是加拿大首家专为制定工业标准的非盈利性机构。

它能够对机械、建材、电器、电脑设备、办公设备、环保、医疗防火安全、运动及娱乐等方面的所有类型的产品提供安全认证。

3、AWG 美国线规

AWG 全称 American Wire Gauge，美国线规。也被称为Brown & Sharpe线规，是一种区分导线直径的标准

4、AWM

AWM 全称Appliance Wiring Material 器具及设备之内部配线，亦称应用线类标准

5、IEC XXXX 国际电工委员会标准

国际电工委员会（International Electrotechnical Commission），成立于1906年，是世界上成立最早的非政府性国际电工标准化机构。IEC设有三个认证委员会，一个是电子元器件质量评定委员会(IECQ)、一个是电子安全认证委员会(IECEE)、一个是防爆电气认证委员会(IECEX)

6、JISC/JISK 日本工业标准

JIS：Japanese Industrial Standards 日本工业标准

JISC：日本工业电气电子标准 JISK：日本工业化学标准

7、DIN 德国工业标准

DIN 德语全称 Deutsches Institut für Normung，德国标准化学会，作为德国标准的代号

8、BS 英国国家标准

BS 全称 BritishStandards Institution，由英国标准协会BSI制定，成立于1901年

9、IEEE 美国电气及电子工程师协会标准

IEEE 全称 Institute of Electrical and Electronics Engineers，电气与电子工程师协会；是一个国际性的电子技术与信息科学工程师的协会，也是全球最大的非营利性专业技术学会

10、MIL-C-17G 美国军用标准

美国军用射频同轴电缆的标准，这个标准涵盖了柔性电缆和半刚性电缆，具有固体和半固体介电芯，单芯、双芯和双芯内导体

11、GB/T﹐GB国家标准

GB/T是国家推荐性标准，具有推荐性质，没有强制执行力。

GB是国家强制性标准，具有强制性和法律约束力

12、YD、YD/T 通讯行业标准

YD：代表中华人民共和国通信行业标准，通常用于对全国通信行业的技术要求进行统一规定。有强制性或推荐性标准的特点‌

YD/T‌：代表中华人民共和国通信行业的推荐性标准

13、JB、JB/T 机械行业标准

JB/T：中国机械工业联合会制定的推荐性行业标准

JB：中国机械行业标准，适用于机械、电工、仪器仪表等领域的强制性行业标准

14、SJ/T 电子行业标准

SJ/T：中国的电子行业标准中的推荐性标准

电线电缆分类

电力电缆：用于传输电缆，常用于地下敷设，又叫力缆

架空线：裸电线，用于长距离传输电能，常做架空敷设

通讯电缆：用户传输电信号，可架空或地下敷设

漆包线：绕组线，用于电机绕组，将电能转化为机械能。

电气装备用电缆：用做电气设备的安装线。

光纤光缆：用于传输光信号，因具有低衰減性能，常用作长途通讯主干线。

阻燃、防火标准及等级

‌ UL94 塑料材料阻燃等级：由美国保险商实验室制定，分为HB、V-2、V-1和V-0等级。其中，V-0等级最高

‌IEC 60695 防火等级：由国际电工委员会制定，主要用于电子和电气设备‌。分A、B、C、D、E等级，其中A等级最高，即设备在正常运行条件下不产生火焰或火星

ASTM E84 防火等级：美国常用防火标准，用于测定建材的火焰传播速率FSI值(测定烟雾浓度)。FSI值越小的材料，火灾危险性越小。分为3类： A类为0-25，B类为26-75 ，C类76-200，烟指数小于450。

CSA 防火等级：加拿大标准，分5类；FT1最高
FT1：垂直燃烧测试(对滴落物不做要求)
FT2：水平燃烧测试
FT3：垂直燃烧燃烧物滴落测试(不能点燃新闻用纸)
FT4：在一密闭燃烧箱中做垂直燃烧测试(类似密闭大楼)热能70000 btu/h
FT5：耐燃测试，通常使用于地下作业携带式CABLE

UL1581 阻燃等级：VW-1与FT1同一个等级．FT2最容易通过，等级最低；分为5类FT6、FT4、FT2、FT1、VM-1(FT6>FT4>FT1>FT2)；

电线电缆材料

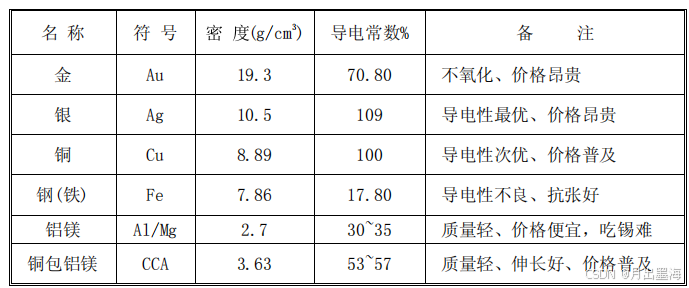

导体材料

铜的导电性较好，成本低，表面可镀锡利于焊接，且不易氧化；常规情况下使用的导体材料为铜，有特殊需求时，会考虑金或者银作为导体材料。

绝缘材料

        PVC：聚氯乙烯，常用绝缘材料，合成塑料，本身硬度较高，有良好的耐水性、耐火性和化学腐蚀性。
        缺点：在氧化、紫外线、潮湿等环境因素的影响下容易老化，燃烧时产生有毒烟气，不适宜在+60℃以上或-15℃以下的环境温度下使用，高温软化、低温发脆；
        特性：燃烧冒略带黄绿色黑烟，有臭味带酸

SR-PVC：半硬质PVC‌

PE：聚乙烯，分低密度、中密度、高密度、发泡PE等，
特性：燃烧时会滴落，但无臭味

PUR：聚氨酯，具有良好的柔软度和弹性，相对环保不含氟；耐油性能优异，韧性好，耐磨，耐寒（耐低温），耐水，耐老化，耐酸碱，耐气候，使用寿命长，抗紫外线以及能量释放等许多优异的功能，适用于油污，低温环境极其恶劣场合。

PP：聚丙烯，具有良好的耐热性和机械强度；耐温等级高（105~110℃）耐热性和耐老化性较差，容易出现龟裂和脆化现象；刚性大、韧性差容易在各个过程中开裂；
特性：燃烧易滴落，且略带臭味

TPU：聚氨酯，热塑性聚氨酯弹性体，高分子材料；优异的耐磨性、抗撕裂性和弹性，

TPE：热塑性弹性体，低烟无卤阻燃材料。常温下弹性优良，高温下可热塑成型，在较宽的温度范围内（-60℃至135℃）都能保持稳定的性能，环保可回收利用；具有良好的耐磨性和抗撕裂性，能够在恶劣的使用环境中保持较长的使用寿命。

TPE-U：一种特殊的TPE材料，由聚烯烃树脂、橡胶和其他添加剂混合而成，无味无嗅；具有较高的弹性和耐磨性，同时具备良好的耐老化、耐油、耐酸和耐腐蚀性能

尼龙：NYLON，用于需要较高机械强度的应用

PTFE：聚四氟乙烯，也叫铁氟龙，耐高温且化学稳定性优异

TFE：聚四氟乙烯
