【蓝桥杯04】——定时器

在定时/计数器的程序设计中，通常有两个函数：初始化函数和中断服务函数。

1. 在初始化函数中，一般需要进行以下几个配置：

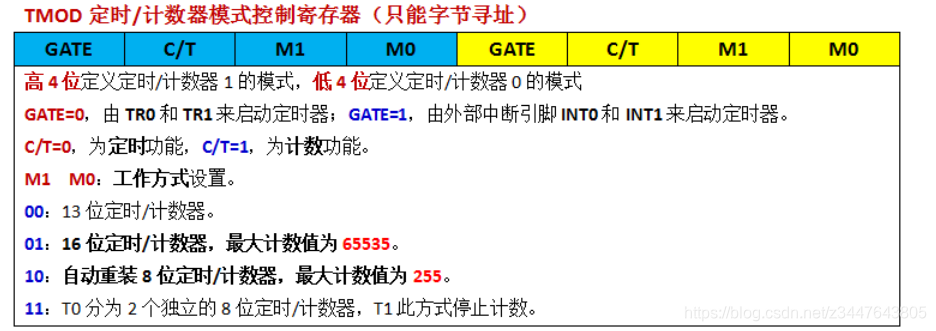

   (1) 配置工作模式，即对TMOD寄存器编程。
   (2)计算技术初值，即对THx和TLx寄存器进行赋值。
   (3) 使能定时/计数器中断，即ET0或ET1置1。
   (4)打开总中断，即EA =1。
   (5)启动定时器，即TR0或TR1置1。
2. 在中断服务函数中，一般需要进行以下的编程：
   (1) 如果不是自动重装模式，需要对THx和TLx重新赋值。
   (2) 进行间隔定时到达的逻辑处理（越少越好）。

   TF1、TF0：分别是定时器1、定时器0的溢出标志位。当定时器x计满溢出时，由硬件使TFx位置“1”，并申请中断。进入中断服务程序后，由硬件自动清“0”，在查询方式下用软件清“0”。

编程实现：利用定时/计数器的T0的模式1实现间隔定时，每隔1秒L1指示灯闪烁一下（点亮0.5s，熄灭0.5s），每隔10秒L8指示灯闪烁一下（点亮5s，熄灭5s）

#include <STC15F2K60S2.H>

void selectHC(unsigned char n);
void InTimer();

/*利用定时/计数器的T0的模式1实现间隔定时，
  每隔1秒L1指示灯闪烁一下（点亮0.5s，熄灭0.5s），
  每隔10秒L8指示灯闪烁一下（点亮5s，熄灭5s）
*/
sbit beer=P0^6;
sbit L1=P0^0;
sbit L8=P0^7;

void main()
{
	selectHC(5);beer=0;P2&=0X1f;P0=0xFF;
	selectHC(4);
	InTimer();
	while(1);
}

void InTimer()
{
	TMOD=0X01;
  TH0=(65536-50000)/256;
	TL0=(65536-50000)%256;
	ET0=1;
	EA=1;
	TR0=1;
}

unsigned char count=0;
//=======================================================================
void seviceTimer() interrupt 1
{
	 TH0=(65536-50000)/256;
	 TL0=(65536-50000)%256;
		count++;
		if(count%10==0)  //定时器计时50ms,10个50ms为500ms,L1闪烁
		{
			L1=~L1;

    }
		if(count==100)   //定时器计时50ms,100个50ms为5s,L1闪烁
		{
			L8=~L8;
		  count=0;
    }

}
//=======================================================================

void selectHC(unsigned char n)
{
	switch(n)
	{
		case 4:P2=(P2&0x1f)|0x80;break;  //LED
		case 5:P2=(P2&0x1f)|0xA0;break;  //蜂鸣器 继电器
		case 6:P2=(P2&0x1f)|0xC0;break;  //数码管位选
		case 7:P2=(P2&0x1f)|0xE0;break;	 //数码管段选
  }
}

编程实现：利用定时器T0、数码管模块和2个独立按键，设计一个秒表，具有清零、暂停、启动功能。

1. 显示格式为：分—秒—0.05秒（即50ms）
   08—26—18表示：8分26秒900毫秒。
2. 独立按键S4为：暂停/启动
   独立按键S5为：清零
   按键均为按下有效

#include <STC15F2K60S2.H>

void selectHC(unsigned char n);
void InTimer();
void delay_ms(int n);
void show(unsigned int w,unsigned int n);
void keyscan();

sbit beer=P0^6;
sbit S4=P3^3;
sbit S5=P3^2;

unsigned char min=0; //分钟
unsigned char sec=0; //秒
unsigned char count=0; //毫秒

unsigned char table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xbf};//0xbf为数码管显示 ——
unsigned char which[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};

void main()
{
	int i;
	selectHC(5);beer=0;P2&=0X1f;P0=0xFF;
	InTimer();
	while(1)
	{
		keyscan();
		for(i=0;i<8;i++)
		{
			switch(i)
			{
				case 7:show(8,count%10);delay_ms(5);break;
				case 6:show(7,count/10);delay_ms(5);break;
				case 5:show(6,10);delay_ms(5);break;
				case 4:show(5,sec%10);delay_ms(5);break;
				case 3:show(4,sec/10);delay_ms(5);break;
				case 2:show(3,10);delay_ms(5);break;
				case 1:show(2,min%10);delay_ms(5);break;
				case 0:show(1,min/10);delay_ms(5);break;
		  }
	  }
  }
}

/***********************************************
开关扫描函数
************************************************/
void keyscan()
{
	if(S4==0)
	{
		while(S4==0);
		TR0=!TR0;
  }
	if(S5==0)
	{
		  while(S5==0);
			count=0;
			sec=0;
			min=0;
  }
}

/***********************************************
定时器T0初始化函数
************************************************/
void show(unsigned int w,unsigned int n)
{
	selectHC(6);
	P0=which[w-1];
	selectHC(7);
	P0=table[n];
	delay_ms(5);
	P0=0xff;
	P2&=0x1f;
}

/***********************************************
定时器T0初始化函数
************************************************/
void InTimer()
{
	TMOD=0X01;
  TH0=(65536-50000)/256;
	TL0=(65536-50000)%256;
	ET0=1;
	EA=1;
	TR0=1;
}

/***********************************************
定时器T0中断服务函数
************************************************/
void seviceTimer() interrupt 1
{
	 TH0=(65536-50000)/256;
	 TL0=(65536-50000)%256;
	 count++;
	 if(count==20)  //说明到了20*50ms=1S,秒标志位加1
	 {
		 count=0;
		 sec++;
		 if(sec==60)
		 {
			 sec=0;
			 min++;
			 if(min==60)
			 {
				 min=0;
		   }
	   }
   }
}

/***********************************************
寄存器选择函数
************************************************/
void selectHC(unsigned char n)
{
	switch(n)
	{
		case 4:P2=(P2&0x1f)|0x80;break;  //LED
		case 5:P2=(P2&0x1f)|0xA0;break;  //蜂鸣器 继电器
		case 6:P2=(P2&0x1f)|0xC0;break;  //数码管位选
		case 7:P2=(P2&0x1f)|0xE0;break;	 //数码管段选
  }
}

/***********************************************
延时函数
************************************************/
void delay_ms(int n)
{
	int i,j;
	for(i=n;i>0;i--)
		for(j=110;j>0;j--);
}
