本文介绍了如何使用PPOCRv3模型对特定数据集进行finetune训练，包括使用PPOCRLabel工具打标签构建数据集，下载预训练模型，修改配置文件以适应自己的数据，以及启动训练和模型导出的过程。重点是基于PPOCRv3轻量检测模型的finetune训练，用于提升垂直场景的检测精度。

相关参考手册在PaddleOCR项目工程中的位置：
det模型训练和微调：PaddleOCR\doc\doc_ch\PPOCRv3_det_train.md
模型微调PaddleOCR\doc\doc_ch\finetune.md

在手册PPOCRv3_det_train.md中，提到

finetune训练适用于三种场景

基于CML蒸馏方法的finetune训练，适用于教师模型在使用场景上精度高于PPOCRv3检测模型，且希望得到一个轻量检测模型。
基于PPOCRv3轻量检测模型的finetune训练，无需训练教师模型，希望在PPOCRv3检测模型基础上提升使用场景上的精度。
基于DML蒸馏方法的finetune训练，适用于采用DML方法进一步提升精度的场景。

由于第二种工程量最小，本篇中博客中，我记录的是第二种：
基于PPOCRv3轻量检测模型的finetune训练，无需训练教师模型，希望在PPOCRv3检测模型基础上提升使用场景上的精度。
的det模型finetune过程

也就是使用自己的数据集，在PPOCRv3预训练模型上做微调，提升垂类场景效果

基本流程

首先使用PPOCRLabel工具，打标签，构造基于自己垂类场景的数据集
根据自己数据集的性质和场景需求，修改训练的配置文件configs/det/ch_PP-OCRv3/ch_PP-OCRv3_det_student.yml参数
然后基于下载下来的学生模型student.pdparams进行训练

详细步骤

打标签，构建自己的数据集

使用PPOCRLabel，指路：【PaddleOCR-PPOCRLabel】标注工具使用，这篇博客详细说过了

下载PPOCRv3训练模型

在PaddleOCR\doc\doc_ch\finetune.md中的教学：
提取Student参数的方法如下……

但其实下载下来模型已经有提取好了的，所以就不用自己提取了

这里提取学生模型参数，在我看来就是获取准备拿来微调的det模型

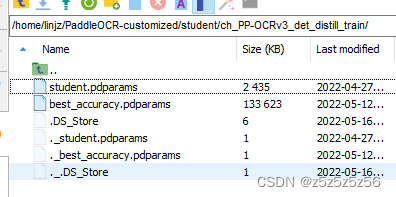

参数模型就是student.pdparams这个文件，下载下来就有

#在项目根目录
mkdir student
cd student
wget https://paddleocr.bj.bcebos.com/PP-OCRv3/chinese/ch_PP-OCRv3_det_distill_train.tar
tar xf ch_PP-OCRv3_det_distill_train.tar

在这里插入图片描述

修改超参数，训练自己数据集

对于其中configs/det/ch_PP-OCRv3/ch_PP-OCRv3_det_student.yml的参数，需要安装训练的实际数据集中训练集和验证集的位置，在yml文件中修改对应txt路径，具体参数说明，见表和下方注释

参数名称	类型	默认值	含义
det_db_thresh	float	0.3	DB输出的概率图中，得分大于该阈值的像素点才会被认为是文字像素点
det_db_box_thresh	float	0.6	检测结果边框内，所有像素点的平均得分大于该阈值时，该结果会被认为是文字区域
det_db_unclip_ratio	float	1.5	`Vatti clipping`算法的扩张系数，使用该方法对文字区域进行扩张
max_batch_size	int	10	预测的batch size
use_dilation	bool	False	是否对分割结果进行膨胀以获取更优检测效果
det_db_score_mode	str	“fast”	DB的检测结果得分计算方法，支持`fast`和`slow`，`fast`是根据polygon的外接矩形边框内的所有像素计算平均得分，`slow`是根据原始polygon内的所有像素计算平均得分，计算速度相对较慢一些，但是更加准确一些。

更多参数可以在PaddleOCR\doc\doc_ch\inference_args.md《PaddleOCR模型推理参数解释》里面找到
我修改后文件命名为ch_PP-OCRv3_det_student_3.7.yml

Global:
  debug: false
  use_gpu: true
  epoch_num: 135  # 总的epoch数目
  log_smooth_window: 20
  print_batch_step: 10
  save_model_dir: ./output/ch_PP-OCR_V3_det_11_9/
  save_epoch_step: 100  # 每100个global_step 保存一次模型
  eval_batch_step:   # 每200个global_step 验证一次模型
  - 0
  - 200 # 400
  cal_metric_during_train: false     # 设置是否在训练过程中评估指标，此时评估的是模型在当前batch下的指标
  pretrained_model: null
  checkpoints: null
  save_inference_dir: ./output/det_db_inference/ # null
  use_visualdl: True  # false
  infer_img:  DATA2/predict01.jpg    # doc/imgs_en/img_10.jpg
  save_res_path: ./output/det19/predicts_ppocrv3_distillation.txt   # ./checkpoints/det_db/predicts_db.txt
#  save_res_path: ./output/det2/predicts_ppocrv3_distillation.txt   # ./checkpoints/det_db/predicts_db.txt
  distributed: true

Architecture:
  model_type: det # 网络类型
  algorithm: DB # 模型名称
  Transform: # 设置变换方式
  Backbone:
    name: MobileNetV3
    scale: 0.5
    model_name: large # 网络大小
    disable_se: True
  Neck:
    name: RSEFPN
    out_channels: 96
    shortcut: True
  Head:
    name: DBHead
    k: 50 # DBHead二值化系数

Loss:
  name: DBLoss
  balance_loss: true # DBLossloss中是否对正负样本数量进行均衡(使用OHEM)
  main_loss_type: DiceLoss # DBLossloss中shrink_map所采用的的loss
  alpha: 5 # DBLossloss中shrink_map_loss的系数
  beta: 10 # DBLossloss中threshold_map_loss的系数
  ohem_ratio: 3
Optimizer: # 主要修改部分
  name: Adam
  beta1: 0.9
  beta2: 0.999
  lr: # 设置学习率下降方式
    name: Cosine # 使用cosine下降策略
    learning_rate: 0.00005  # 0.001
    warmup_epoch: 2
  regularizer: # 正则化
    name: L2
    factor: 5.0e-05 # 正则化系数
PostProcess:
  name: DBPostProcess
  thresh: 0.42   # 输出的概率图中，得分大于该阈值的像素点才会被认为是文字像素点
  box_thresh: 0.52  # 检测结果边框内，所有像素点的平均得分大于该阈值时，该结果会被认为是文字区域
  max_candidates: 1000
  unclip_ratio: 2.6  # 算法的扩张系数，使用该方法对文字区域进行扩张
Metric:
  name: DetMetric
  main_indicator: hmean
Train:
  dataset:
    name: SimpleDataSet
    data_dir: ./train_data/det/train/ # ./train_data/icdar2015/text_localization/
    label_file_list:
      - ./train_data/det/train0.txt # ./train_data/icdar2015/text_localization/train_icdar2015_label.txt
      - ./train_data/det/train1.txt
      - ./train_data/det/train2.txt
      - ./train_data/det/train3.txt
    ratio_list: [1.0, 1.0, 1.0, 1.0]
#    ratio_list: [1.0]
    transforms:
    - DecodeImage:
        img_mode: BGR
        channel_first: false
    - DetLabelEncode: null
    - IaaAugment:
        augmenter_args:
        - type: Fliplr # 翻转
          args:
            p: 0.5
        - type: Affine # 仿射
          args:
            rotate:
            - -10
            - 10
        - type: Resize # 调整大小
          args:
            size:
            - 0.5
            - 3
    - EastRandomCropData:
        size:
        - 960
        - 960
        max_tries: 50
        keep_ratio: true
    - MakeBorderMap:
        shrink_ratio: 0.4
        thresh_min: 0.3
        thresh_max: 0.7
    - MakeShrinkMap:
        shrink_ratio: 0.4
        min_text_size: 8
    - NormalizeImage:   # 图像归一化
        scale: 1./255.  # 线性变换参数
        mean:
        - 0.485
        - 0.456
        - 0.406
        std:
        - 0.229
        - 0.224
        - 0.225
        order: hwc
    - ToCHWImage: null
    - KeepKeys:
        keep_keys:
        - image
        - threshold_map
        - threshold_mask
        - shrink_map
        - shrink_mask
  loader:
    shuffle: true
    drop_last: false
    batch_size_per_card: 2
    num_workers: 0 # 4
Eval:
  dataset:
    name: SimpleDataSet
    data_dir: ./train_data/det/val/ # ./train_data/icdar2015/text_localization/
    label_file_list:
      - ./train_data/det/val0.txt # ./train_data/icdar2015/text_localization/test_icdar2015_label.txt\
      - ./train_data/det/val1.txt
      - ./train_data/det/val2.txt
      - ./train_data/det/val3.txt
#    ratio_list: [1.0, 1.0, 1.0, 1.0]   #
#    ratio_list: [1.0]
    transforms:
    - DecodeImage:
        img_mode: BGR
        channel_first: false
    - DetLabelEncode: null
    - DetResizeForTest: null
#        image_shape:
#        - 736
#        - 736
#        resize_long: 960
#        limit_side_len: 736
#        limit_type: min
#        keep_ratio: true
    - NormalizeImage:
        scale: 1./255.
        mean:
        - 0.485
        - 0.456
        - 0.406
        std:
        - 0.229
        - 0.224
        - 0.225
        order: hwc
    - ToCHWImage: null
    - KeepKeys:
        keep_keys:
        - image
        - shape
        - polys
        - ignore_tags
  loader:
    shuffle: false
    drop_last: false
    batch_size_per_card: 1
    num_workers: 0 # 2

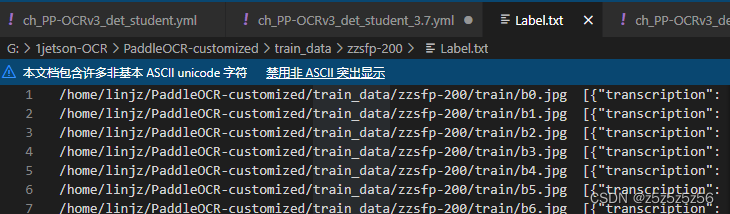

其中的label_file_list参数对应的txt，记得修改成服务器保存数据的实际路径
如果有多个txt，可以用逗号并列
在这里插入图片描述

启动训练

# 单卡训练
python tools/train.py -c configs/det/ch_PP-OCRv3/ch_PP-OCRv3_det_student_3.7.yml -o Global.pretrained_model=student/ch_PP-OCRv3_det_distill_train/student.pdparams

# 如果要使用多GPU分布式训练，请使用如下命令：
python3  -m paddle.distributed.launch --gpus '0,1,2,3' tools/train.py -c configs/det/ch_PP-OCRv3/ch_PP-OCRv3_det_student.yml \
    -o Global.pretrained_model=./student \
       Global.save_model_dir=./output/

注意写对yml文件里面的数据集和label文件路径，以及ratio_list: [1.0]不然可能会报错：


AssertionError: The length of ratio_list should be the same as the file_list.

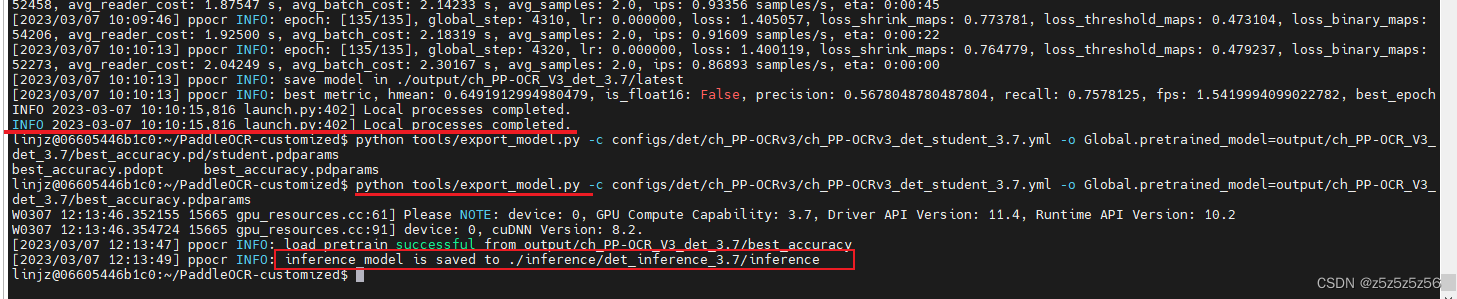

导出模型

我训练了3h，训练模型格式还要进行export为推理模型格式，才可用例程代码推理

python tools/export_model.py -c configs/det/ch_PP-OCRv3/ch_PP-OCRv3_det_student_3.7.yml -o Global.pretrained_model=output/ch_PP-OCR_V3_det_3.7/best_accuracy.pdparams

在这里插入图片描述
