背景介绍

这是一篇关于PLC编程的文章，特别是关于西门子的博图软件。我并不是专业的PLC编程人员，也不懂电路，所以如果你希望从这里学习PLC编程技术，可能会有些失望。然而，因为工作需要，我开始了解PLC编程，特别是西门子的博图软件，并记录了这些经验。随着我国工业4.0的推进，相信会有更多的人从事类似的工作。如果这篇文章能对你有所帮助，欢迎点赞和关注我❥(^_-)。

X：“异或”运算

说明

可以使用指令“异或”运算来根据异或运算真值表查询信号状态的结果。

执行指令“异或”运算时，只要两个指定操作数中有一个信号状态为“1”，则该指令的信号状态即为“1”。当查询两个以上操作数时，如果有奇数个查询的操作数返回结果“1”，则公共 RLO 为“1”。

参数

下表列出了指令“异或”运算的参数：

参数	声明	数据类型		存储区	说明
			S7-1200	S7-1500
<操作数>	Input	BOOL	I、Q、M、D、L 或常量	I、Q、M、D、L、T、C 或常量	操作数表示要查询其信号状态的位。

示例

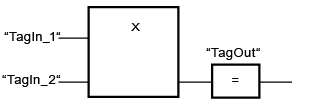

以下示例说明了该指令的工作原理：

如果操作数“TagIn_1”和“TagIn_2”的信号状态为“1”，则输出“TagOut”将置位。如果两个操作数都返回信号状态“1”或“0”，则输出“TagOut”将复位。

真值表

下表列出了两个操作数进行“异或”运算得到的结果：

第一个操作数的信号状态	第二个操作数的信号状态	逻辑运算结果
1	0	1
0	1	1
1	1	0
0	0	0

下表列出了三个操作数进行“异或”运算得到的结果：

第一个操作数的信号状态	第二个操作数的信号状态	第三个操作数的信号状态	逻辑运算结果
1	0	0	1
0	1	1	0
0	1	0	1
1	0	1	0
0	0	1	1
1	1	0	0
1	1	1	1
0	0	0	0

**注：**以上部分内容来之博图V16帮助文档。

---
