【文献阅读】SLAKE——医学图像的VQA双语数据集（Bo Liu等人，ArXiv，2021）

一、背景

文章题目：《SLAKE: A Semantically-Labeled Knowledge-Enhanced Dataset for Medical Visual Question Answering》

文章下载地址：https://arxiv.org/pdf/2102.09542.pdf

文章引用格式：Bo Liu, Li-Ming Zhan, Li Xu, Lin Ma, Yan Yang, Xiao-Ming Wu.  "SLAKE: A Semantically-Labeled Knowledge-Enhanced Dataset for Medical Visual Question Answering". arXiv preprint, arXiv: 2102.09542, 2021.

项目地址：http://www.med-vqa.com/slake

二、文章摘要

Medical visual question answering (Med-VQA) has tremendous potential in healthcare. However, the development of this technology is hindered by the lacking of publicly-available and high-quality labeled datasets for training and evaluation. In this paper, we present a large bilingual dataset, SLAKE, with comprehensive semantic labels annotated by experienced physicians and a new structural medical knowledge base for Med-VQA. Besides, SLAKE includes richer modalities and covers more human body parts than the currently available dataset. We show that SLAKE can be used to facilitate the development and evaluation of Med-VQA systems. The dataset can be downloaded from http://www.med-vqa.com/slake

Med-VQA在医疗保健领域具有非常大的潜力。然而，由于缺乏高质量的公开数据集，这项技术一直发展受限。在本文中，我们提出了一个双语的数据集，SLAKE，该数据集包含的语义标签由经验丰富的医生进行标注，且包含新的结构化的医学知识。此外，SLKAE包含有丰富的模态，与其他数据集相比，有着更多的人体部分。我们表明SLAKE能够用于发展和评估Med-VQA系统。

三、文章介绍

Med-VQA在医疗健康领域有着巨大的应用前景，然而关于Med-VQA的研究仍处于起步阶段，不同于传统领域的VQA，它们都有大规模高质量的数据集可用，Med-VQA的数据集仍旧非常缺乏，目前仅有VQA-RAD做了这项工作。但是VQA-RAD却没有提供图像的语义标签，并且并没有涉及到外部知识。

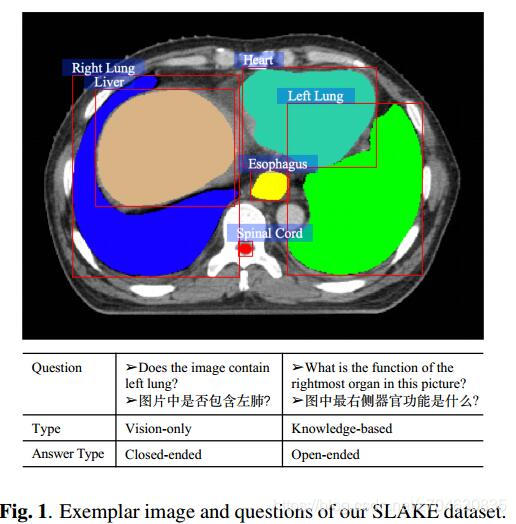

为了填补这项空白，本文提出了新的数据集，即semantically-labeled knowledge-enhanced (SLAKE) dataset。这项工作耗费了作者多半年的时间，包括构建标注系统，医学知识图，选择标注图像，生成问题，分析数据集。如下图所示：

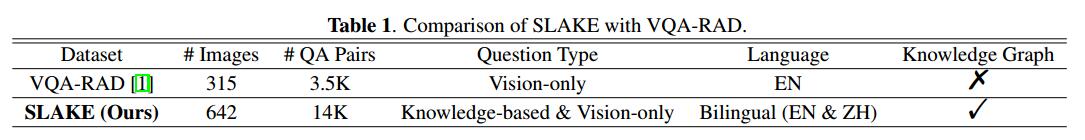

对于每一张放射图，我们都提供两种标注，一种是语义分割图，另一种是bounding box的目标标注图。除了最基本的医学问题，我们还提供了需要多步推理和外部知识的问题。除了这些设计之外，SLAKE还是一个双语的数据集，包含英语和汉语。SLAKE与VQA-RAD数据集相比的结果如下所示：

本文的主要贡献有两个方面：

• We create SLAKE, a large-scale, semantically annotated, and knowledge-enhanced bilingual dataset for training and testing Med-VQA systems. 创建了SLAKE数据集。

• We experiment with representative Med-VQA methods to show that SLAKE can be used as a benchmark to train systems to solve practical and complex tasks. 验证了SLAKE可以用做benchmark

1. SLAKE数据集

SLAKE包含了多个模态的数据，比如CT, MRI, and X-Ray，且有人体的多个部位，比如head, neck, and chest。

（1）图像获取和标注（Image Acquisition and Annotation）

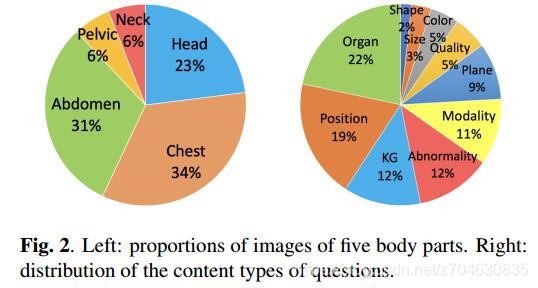

图像是从三个开源的数据集中收集来的，都是放射图，包含有健康的和不健康的样本。总计642张图像，涉及12种疾病和39种器官，图像类型的分布如下图：

（2）知识图的构建（Knowledge Graph Construction）

为了设置需要外部知识回答的问题，作者构建了知识图。作者基于维基百科构建<head, relation, tail>元组，其中head和tail都表示的是整体，比如疾病或者器官，而relation则表示两个整体之间的关系，比如功能或者治疗。之后作者还将一些无法看出的疾病进行了过滤，比如胃炎和肾炎。

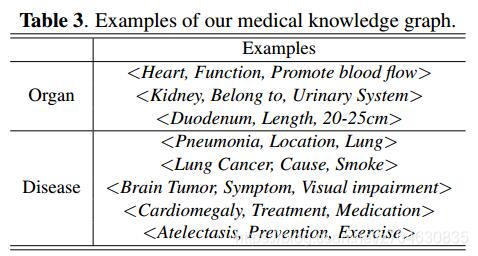

之后作者根据如下规则对指示图进行了精校正：1）关于器官的元组，必须描述其功能或者是身体系统，2）关于疾病的元组，必须描述其症状，位置，原因，治疗和预防，一些示例如下表所示：

最终，大约有2603个英语元组和2629个汉语元组。

（3）问题生成（Question Generation）

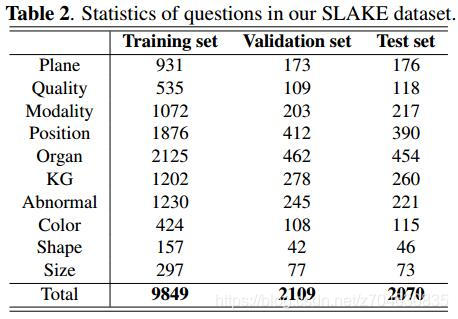

问题是由有经验的医生提出的，为了提高效率，作者制作了一个标注系统，在这个系统中，首先作者为身体的每一个部分定义一个问题模板；然后再定义了10种问题类型，比如颜色，模态，位置，这10种类型具体如下表所示：

此外，作者为每一个问题提供了语义标签，形式采用<vhead, _, _>，该标签中需要涉及到问题类型和相应的外部知识。

另外，根据一些研究，数据集中问题分布可能会产生答案的偏见，为了减小SLAKE的内在偏见，我们会尽量使得答案的数量保持平衡。

（4）数据划分（Dataset Splitting）

training：validation：test=70%：15%：15%。其中还需要注意的一点就是，验证数据中出现的答案必须是训练集中出现过的。

2. 实验

（1）实验设置（Experiment Setup）

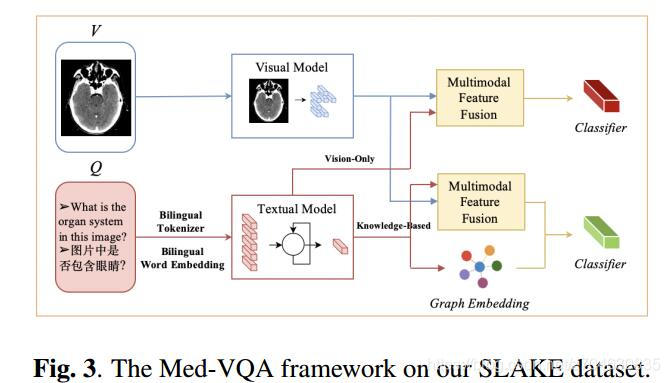

pipeline的示意图如下：

在SLAKE数据上，作者使用的是SAN框架。用VGG16来提取视觉特征；对于双语问题。作者设置了一个双语分词器，用于建立双语的词嵌入。然后用1024维的LSTM来提取问题的语义特征；如上图所示，它有两个分支，一个是vision-only，就是用SAN的框架，来融合两个模态的特征。在另一个需要外部知识的模型中，还会额外将问题嵌入拿出来，来提取相应的知识图信息。

（2）数据分析（Dataset Analysis）

vision-only的实验结果如下表所示：

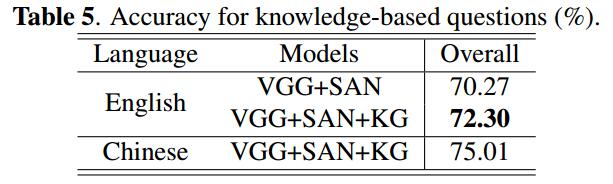

knowledge-based的实验结果如下表所示：

四、小结
