ADC转换时间详解针对f10系列

1. 转换时间计算公式:

• T_CONV：总转换时间（单位：秒）
• 采样时间：由SMPx[2:0]位配置，可选范围为1.5~239.5个ADC时钟周期
• 12.5个周期：固定转换时间，包含内部寄存器处理时间

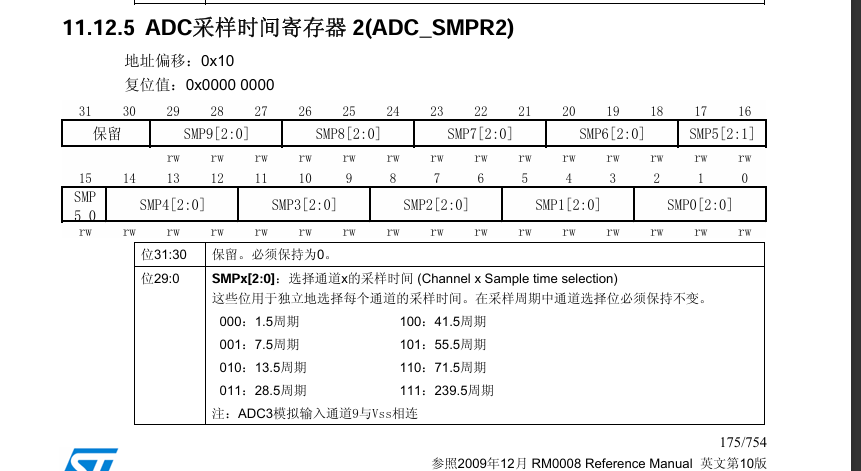

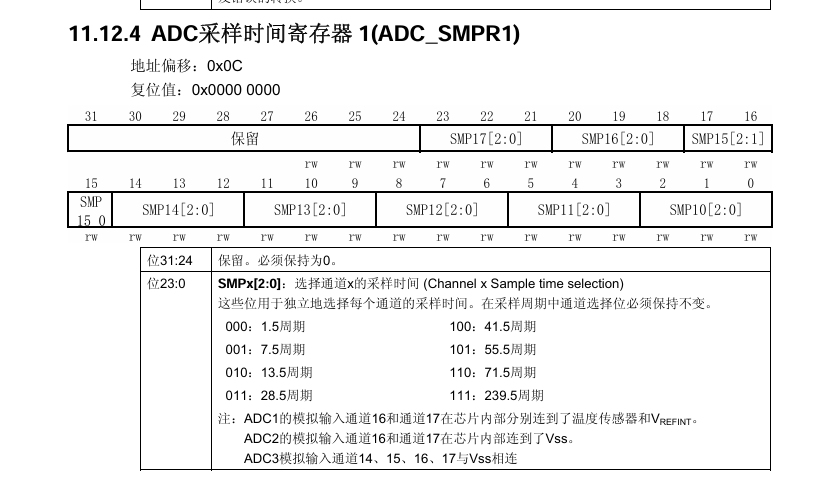

2. 采样时间设置（SMPx[2:0]）

如图：

3. 例子:

• ADC时钟频率：12MHz
• 最短采样时间：SMP=000 → 1.5个周期
• 总转换时间：

T_CONV = 1.5 + 12.5 = 14个ADC时钟周期
T_CONV = (1/12,000,000) × 14 = 1.17μs

如果是14M见下图（官方例程见11.6）:

4. 配置寄存器方法:

// 设置通道0采样时间为1.5个周期（最快）
ADC->SMPR2 |= (0b000 << 0); // SMP0[2:0] = 000

5. 注意事项

1. ADC时钟频率：通常由APB2时钟分频得到，最大不超过14MHz
2. 采样时间选择：采样时间越长，精度越高，但转换速度越慢
3. 多通道应用：不同通道可设置不同采样时间
4. 精度与速度权衡：高速应用用短采样时间，高精度应用用长采样时间
