Microsemi SmartFusion2从入门到精通＜1＞开发介绍

目录

一、前言

二、开发工具

 三、教程使用环境

四、开发流程

4.1、纯FPGA开发

4.2、FPGA + arm开发

---

一、前言

Microsemi  SmartFusion2系列是集成了一个ARM Cortex-M3内核的SOC。最大特点是可靠性高，单粒子免疫，一般用于特殊行业，由于其价格比较合适，目前有趋势应用于商业航天中。

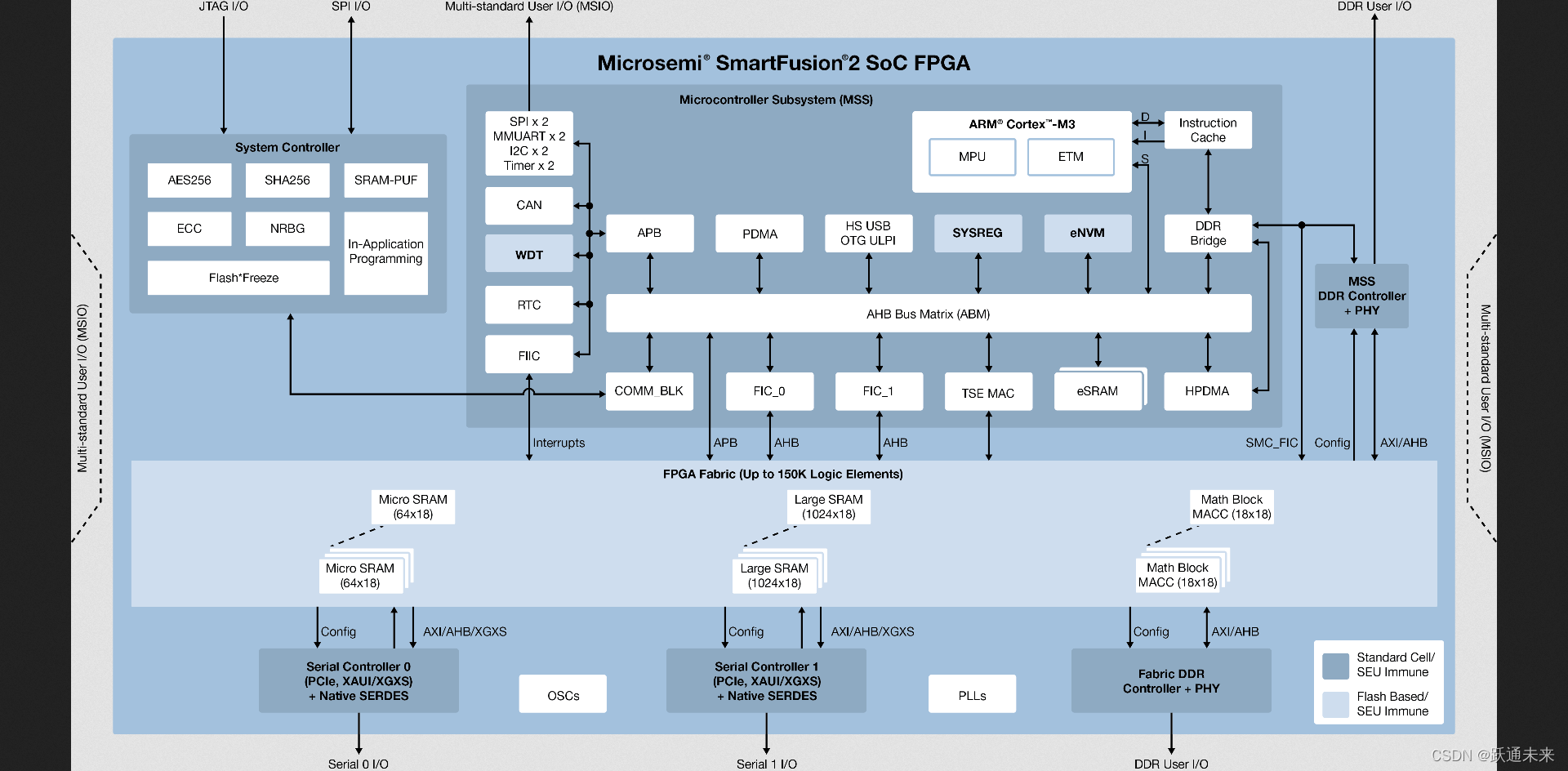

SmartFusion2由MSS+Fabric组成，可以暂时理解为与Xilinx的z7系列对应的PS+PL。

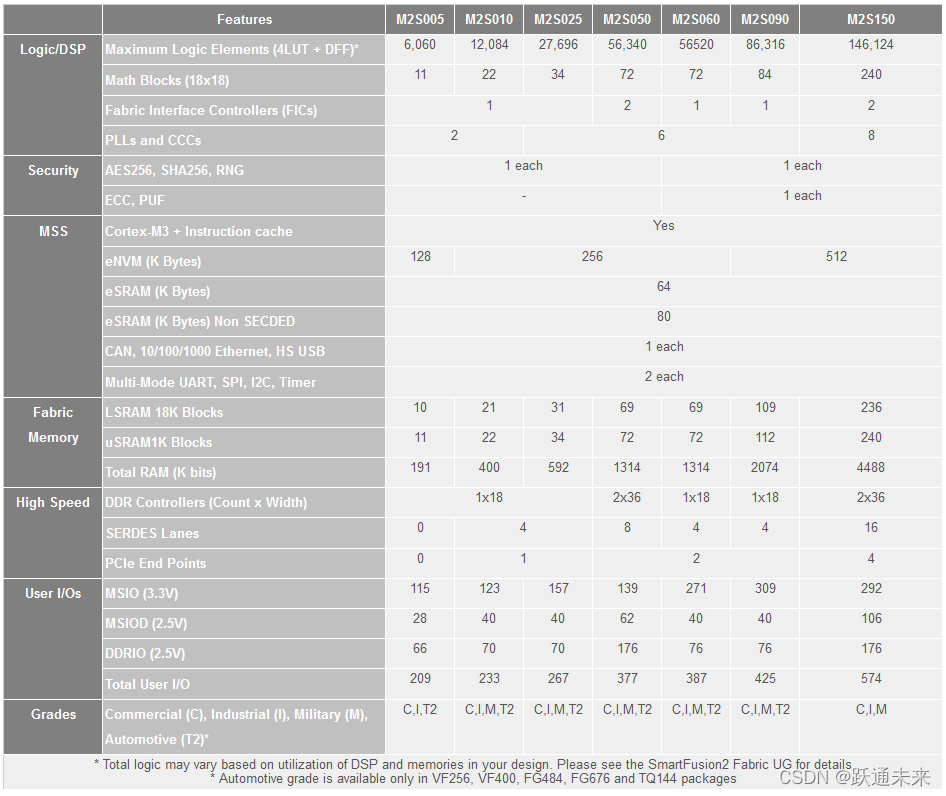

  图片来自于microsemi.com

二、开发工具

Fabric的开发使用Libero，最新版本为v12，本次教程中使用v11.8+SP3，ARM部分的开发可以使用Keil或者Microsemi SoftConsole，本次教程中使用Microsemi SoftConsole v4.0。



 三、教程使用环境

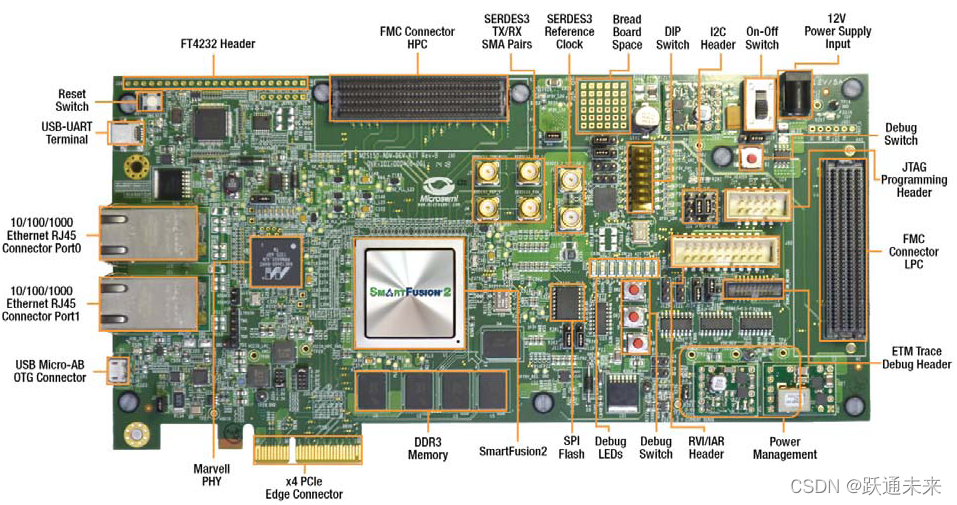

本次教程（暂时）使用Microsemi官方开发板M2S150-ADV-DEV-KIT，自制开发板加急赶制中，调试完成后可据此开展。

开发板原理图链接：待补充

开发工具：

四、开发流程

此处为简单概述，后边会专门出详细的开发教程章节

4.1、纯FPGA开发

创建工程 —> 使用HDL编程或者smartDesign（画布）的方式进行模块编程 —> 写程序/模块连线 —> 编译综合 —> 仿真 —> 设置约束（管脚约束和时序约束）—> 生成FPGA Array Data —> 生成位流 —> 烧录

4.2、FPGA + arm开发

创建工程 （添加MSS并设置所需功能）—> 使用HDL编程或者smartDesign（画布）的方式进行模块编程 —> 写程序/模块连线 —> 编译综合 —> 仿真 —> 设置约束（管脚约束和时序约束）—> 生成FPGA Array Data —> 选择是否更新ARM程序（eNVM）—>  生成位流 —> 烧录 （此时已完成Fabric的烧录）—>  导出Firmware（用于ARM开发）—>  打开Softconsole，导入刚才的Firmware —>  进行arm开发
