3.1 Environment Lighting 环境光照重要属性常用设置:
光照效果对游戏画面的影响巨大,光照漂亮的游戏,即便使用非常简单的贴图和材质,也能出现赏心悦目的效果。
对比一下守望先锋和天涯明月刀,造成巨大视觉差别的原因就是光照的使用,特别是间接光、补光
上图,守望先锋(2016)中加强了对暗部(如墙壁背光面、阴影处等)效果的表现,可以看到游戏中的地面部分阴影为紫色,而墙上的阴影受樱花树、地面 光线反弹 的影响,则呈现为粉红色。

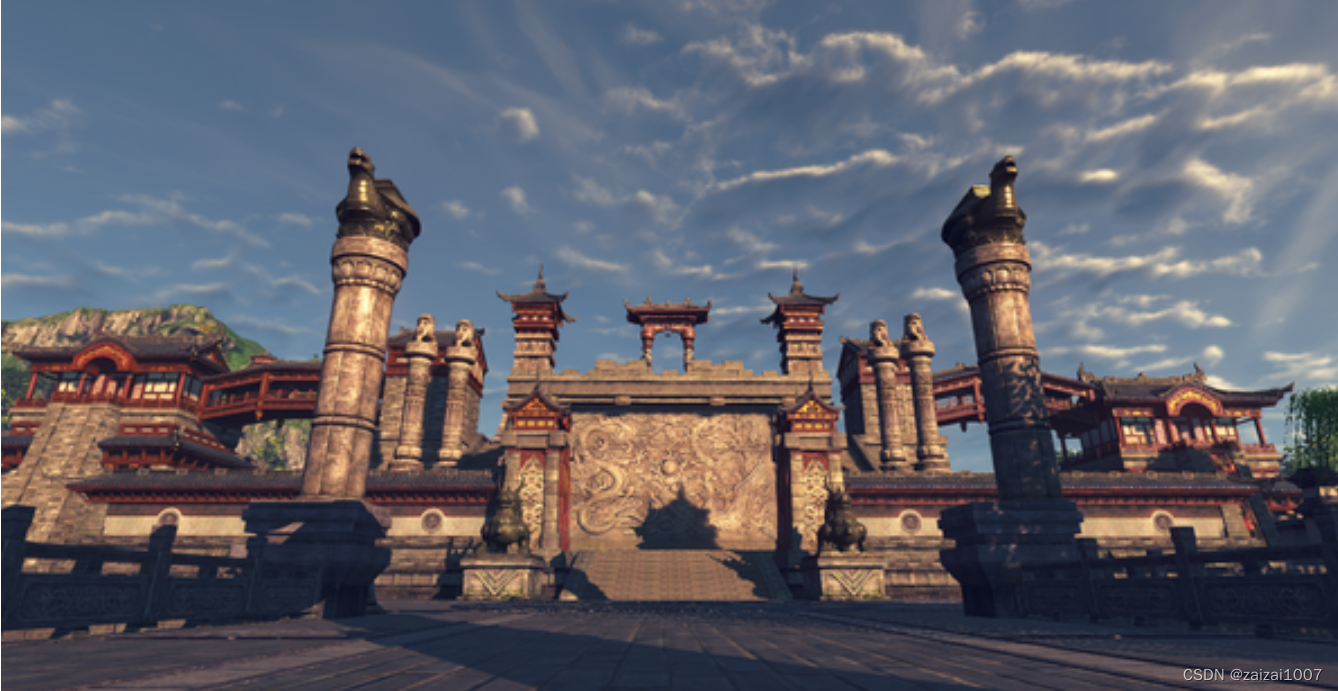

下图天涯明月刀(2015):画面内物体暗部颜色和阴影颜色基本混在一起。显得比较单调。看起来有点脏
在自然环境中,光从太阳照射到地面,不是简单的只照亮物体表面,而是会在物体之间相互反射,从而影响整个环境。通常直接照亮物体的光线被称为直接光,发生反射后照亮物体的光线被称为间接光,二者综合为全局光照。
1. 使用直接光照的一些经验设置
1.1 光照类型选择
- Directional : 日光、月光,无限远的光源,不会随距离而衰竭
- spot : 锥形的方向光,从添加点向一个方向照射,适合模拟:路灯、台灯、手电、舞台灯、车灯等等锥形光源;
- point : 全方向的一个点光源,适合模拟:萤火虫、蜡烛、夜光宝石等等
- area : 面光源,不能是实时的,可以模拟一个静态发光面,适合模拟:荧光灯、led 平面灯 等等
还有一些在设计动画时,为了营造特殊效果,而设计出的“效果光照”,通常用 spot light。这种光源并没有什么现实中的物理意义,只是为了营造效果
所以,光源的使用并没有什么雷打不动的死规则,除了场景中表示物理光源的光照外,可以根据氛围需要,灵活选择需要的光照。
1.2 光照模式说明
-
Realtime:在该模式下,光照和阴影会参与实时计算,任何的场景中无论是光影变化还是色彩变化,都会实时的显示变更后的内容。
-
Mixed:混合模式,在实时模式下,因为光影环境等信息会实时做出计算,所以对性能开销会有一定影响,例如在一些配置比较低的硬件上,或者手机上,因为特殊机能限制无法承受较大的性能开销,所以混合模式,会将场景中静态不动的物体,例如地面,或者墙面,烘焙成一张光照贴图,当烘焙成光照贴图后,这些物体不再参与光影计算,而场景中动态的物体,例如角色,或者一些怪物,他们会在场景里动来动去,那么只有动态的物体,才会参与实时的光影计算,因为毕竟你角色移动,影子和照射在角色身上的光影信息也是变化的。
-
Baked:相比Mixed混合光照更适合一些对性能要求更低的情况,这个模式下,只有静态的物体会表现正确的光影信息,如果非静态物体,那么它既不会受光照影响,也不会产生影子。
Mixed和Baked都是烘焙技术方案,同时不管是Mixed还是Baked,都可以灯光探针影响,也就是说在Baked模式下表现不了光影信息,也可以加上探针来让物体有光信息,但没什么实质性作用,只是说告诉大家探针可以让它产生光照信息。
1.3 常用属性设置建议
- Directional 光源设置:室外必备光源,还可以添加多个,提高整体光照效果,夜晚应该降低光照强度
- Range 光照范围:光在场景中的传播距离。但要受到光源形状的限制,比如 spot light 聚光灯,将值增加到超过该上限,就把不会导致任何进一步的范围增加。
- Intensity 光照强度:一般夜晚的光源,在比较符合现实的游戏氛围中,电灯其强度应该设置为 200-600 之间;蜡烛、火把等前度应该介于 50 -100 之间。但这只是建议,根据你的需求可以随意更改,适合的才是最好的
- Indirect Multiplier 间接光乘数:此光源提供的间接光的强度(在被传感器接收之前多次反弹的光)。
- 低于1时,间接光在每次从物体反弹时都会变暗。这是真实光照的行为方式,但您可能希望覆盖该行为以实现特定的光照效果。
- 高于1 ,间接光会随着每次反弹而变亮。这并不自然,但如果您试图照亮场景中的黑暗封闭空间,它会非常有用。
- 一般默认为1
- color : 光的颜色很重要,合理使用好光色,可以更好地凸显游戏氛围

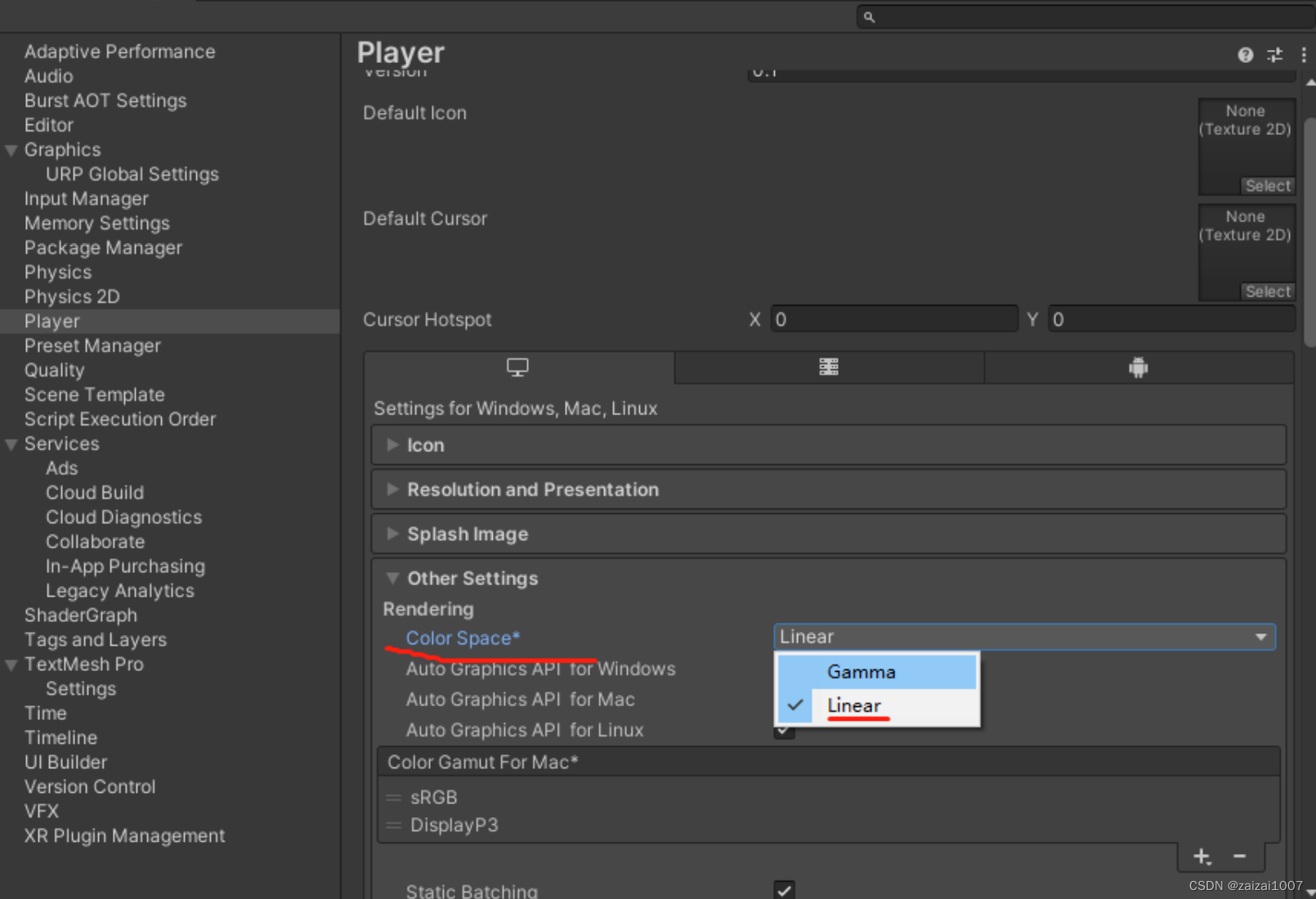

2. color space 色彩空间
色彩空间将影响照明的渲染方式,unity 中有两种不同的色彩空间:
- Gamma 伽马,3D 模板中的默认值
- Linear 线性,URP 模板中的默认值
linear 线性色彩空间工作流程可实现更精确的渲染,增强颜色深度(色彩范围),因此通常是您使用的首选。
3. 环境光设置
环境光是存在于场景中但没有特定来源的光。这对于提高可见度或通过照明创建特定的风格效果非常有用。
Unity 的环境实时光照被计算并存储在光照贴图中。

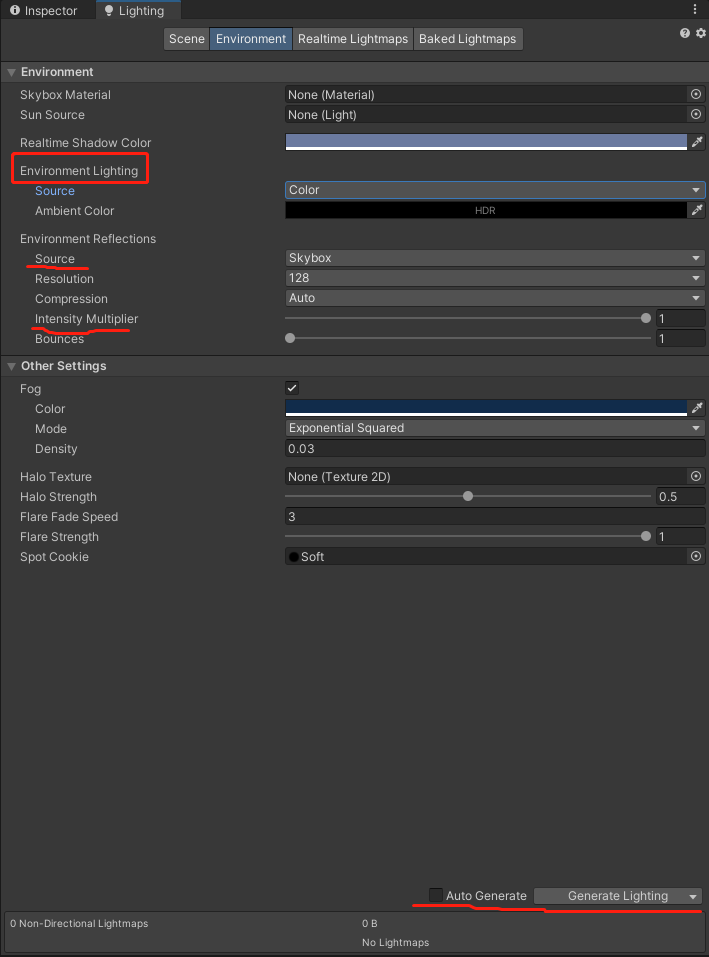

3.1 Environment Lighting 环境光照重要属性常用设置:
- Source 源:
- skybox:默认如果有天空盒,那就是天空盒 skybox 作为环境光照明,这在白天通常比较有效。
- color: 如果是夜晚,不想要地光、或者场景中的物体太过明亮,就可以将这个换成别的,比如比较暗的纯色。
- Gradient : 将Source属性设置为Gradient 。现在您可以使用颜色选择器为场景中的天空、赤道和地面环境照明设置特定颜色。
- Intensity Multiplier: 属性控制场景中环境光 的亮度,可以是0到1之间的值(默认值为1 ),同样,晚上需要调得低些
注意!!!:
游戏对象需要标记为静态才能包含在光照贴图中以用于环境照明。这是因为光照贴图数据是预先计算的,并且只能为运行时不移动的游戏对象计算。当您为此场景烘焙照明时,您将了解更多相关信息。
4. 光照贴图 LightMapping
4.1 光照贴图
光照烘焙后,会产生光照贴图 LightMapping。设置全局光照处理方式时,不同的光照模式,会产生数量不同的光照贴图。
烘焙过后,其实是将光影信息,烘焙成一张贴图,然后贴在了场景中物体的表面。
旧版本的 Unity 中,通常将一个烘焙贴图分为三个子部分,分别是:
- Intensity:是光照信息图,这张图保存的信息是光照的颜色、亮度;
- Directionality:保存的是光照的方向
- Shadowmask:保存的是我们光照后受光的阴影

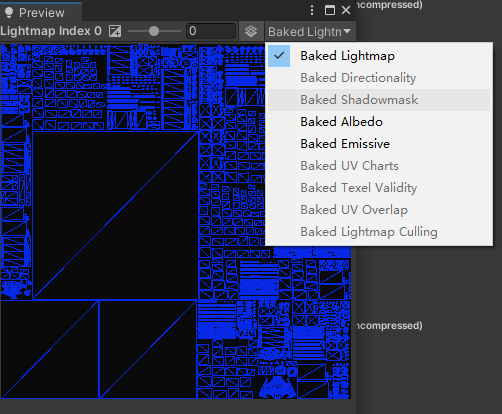

新版本的 Unity 中,烘焙贴图可以包含更多信息,点击 open Preview 可以进行查看:
注意!!!:
烘焙后的贴图位置固定,所以不能再移动物体,否则贴图会跟物体分离,毁掉真个场景光影效果

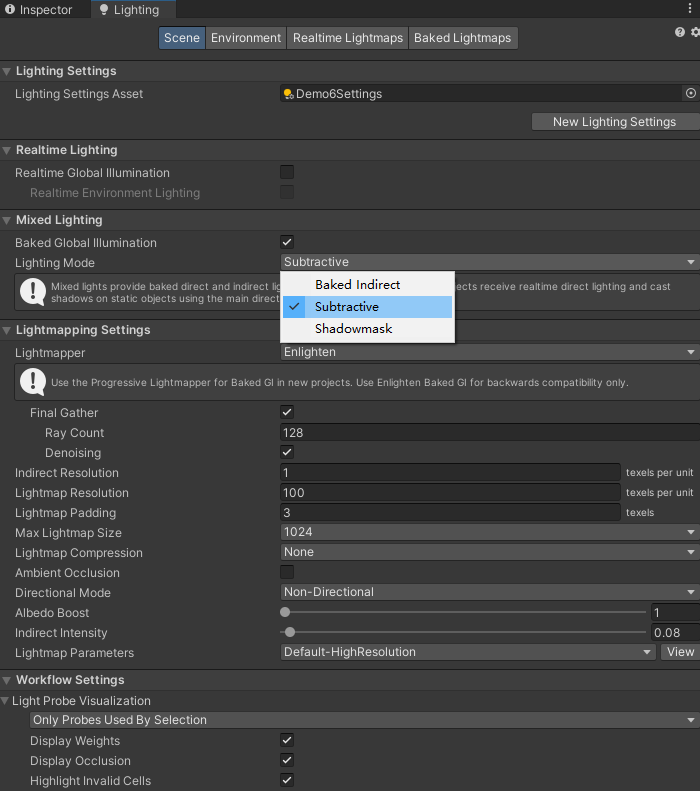

4.2 烘焙光照模式
烘焙的三个光照模式
- Subtractive:
- 从质量上来讲,Subtractive是最廉价的烘焙模式,它带来的就是产生质量较低的光照贴图,换来比较高的运算性能;
- 所有颜色和阴影都烘死在光照图上,运行时静态物件不参与阴影图渲染,结果是不管光源怎么变,静态物件的受光和阴影都不变。
- Shadowmask:
- 其实是有2个,一个是Shadowmask、一个是Distance Shadowmask,他是一种性能兼质量为一起的光照模式
- Shadowmask:静态物件的阴影不变,但是受光情况可以随光源变化而变。
- Distance Shadowmask:静态物件的阴影和受光都可以变。
- Baked indirect:
- 烘焙质量最高的光照模式。
- 仅烘焙间接光照(也就是物体之间漫反射导致的表面明暗效果),其它东西(如阴影)全部在运行时计算,跟实时差不多了
5. 室外光照实例项目设置
unity 原先的 CC 教程中,那个广场用来做室外光照设计的练习,实在是缺少创作灵感,在这咱们换一个更有意思的。
通过营造一个墓地夜晚的灯光效果,来练习对各种光源组件,以及相应光照设置的使用。
5.1 导入墓地素材

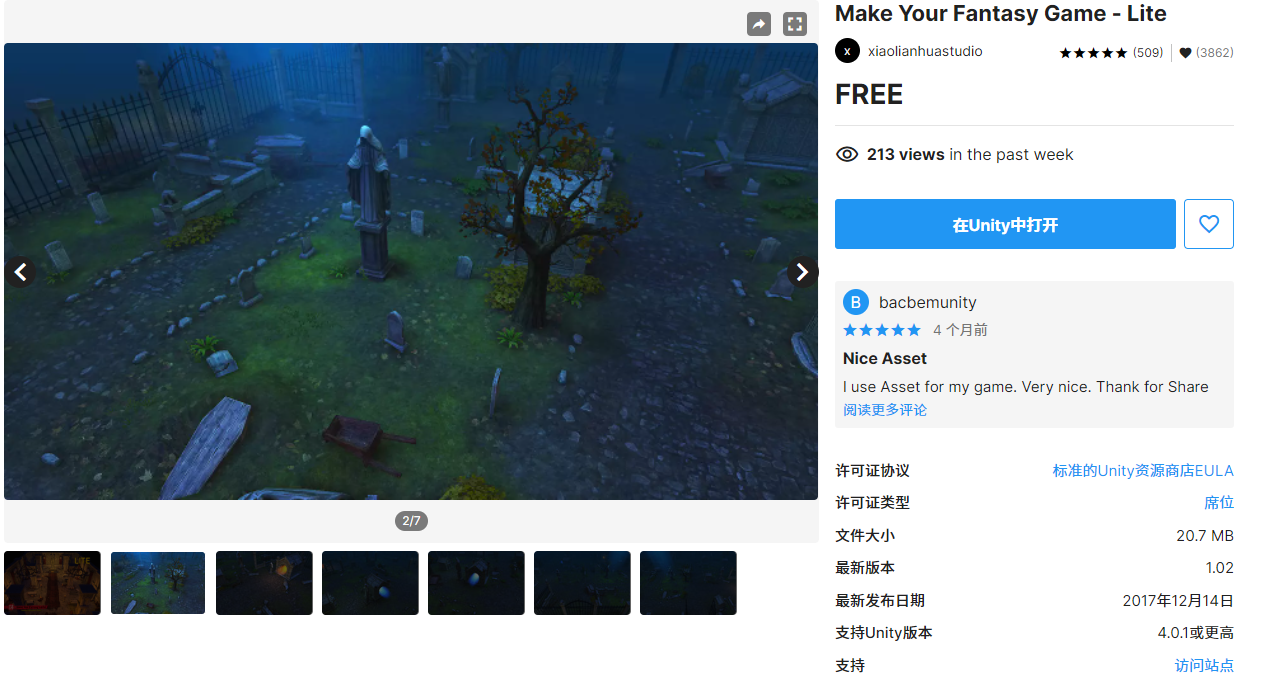

我们这里使用的是一个Asset store 中免费素材:Make Your Fantasy Game - Lite
使用步骤:
- 下载并导入当前项目;

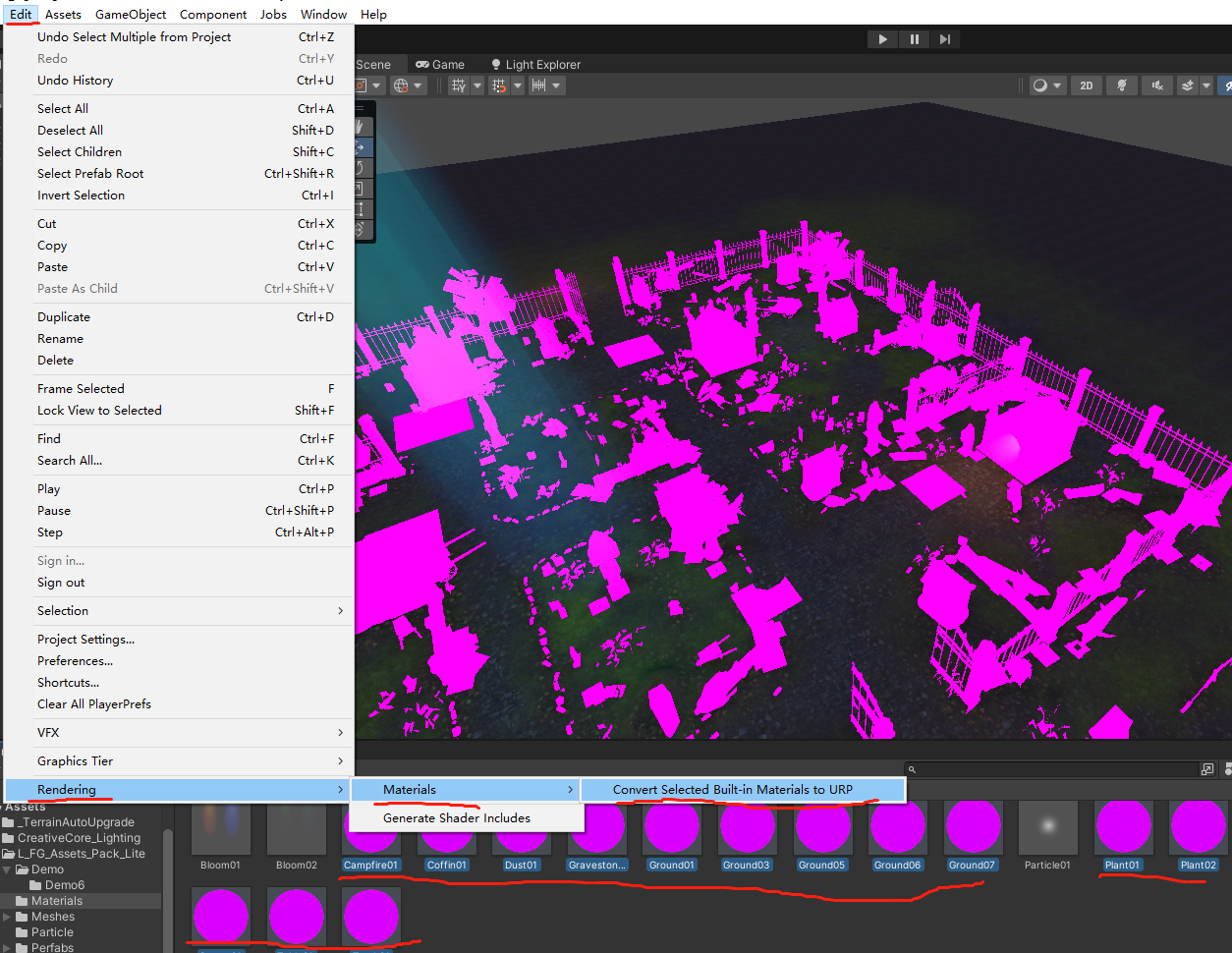

- 如果出现素材紫色外观,通常是着色器的问题,更改 Material 中的 shader,使其适应当前项目;
- 运行 Demo6 中的 Demo6 场景,查看原先场景光照设计;
- 删除所有原先场景中的光照,自行设计一套新的
5.2 导入火炬
一般这种场景,加入一个动态光源会更有意思,更能测试出最终效果,所以我们找来一套火炬素材:
链接:https://pan.xunlei.com/s/VN0hvBGcoI5gdpUmFSyZYpDIA1?pwd=j8r4# 提取码:j8r4
注: 此素材来源于 youtube up 主 Game Factory,源视频链接:https://www.youtube.com/watch?v=QDAjrrLRyTk
使用步骤:
- 下载并导入当前项目;
- 如果出现素材紫色外观,通常是着色器的问题,更改 Material 中的 shader,使其适应当前项目;
- 找到 prefab 中自己满意的火炬,添加到当前场景中
- 如果想要火炬移动,可以选择加入移动代码,用按键控制火炬在场景中移动,测试移动的动态光源在场景中的光影效果。
