proteus设计教程-蜂鸣器使用方法

最新推荐文章于 2025-01-26 15:52:30 发布
最新推荐文章于 2025-01-26 15:52:30 发布
阅读量2.8w 收藏 23
点赞数 8
分类专栏： proteus仿真
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zd845101500/article/details/126660902
版权

单片机 PNP三极管 蜂鸣器 电路原理 低电平控制
关键词由CSDN通过智能技术生成
本文介绍了如何利用1k电阻、PNP三极管和BUZZER蜂鸣器，通过连接到单片机实现低电平触发蜂鸣器发声的电路原理。适合初学者理解基本电子元件应用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

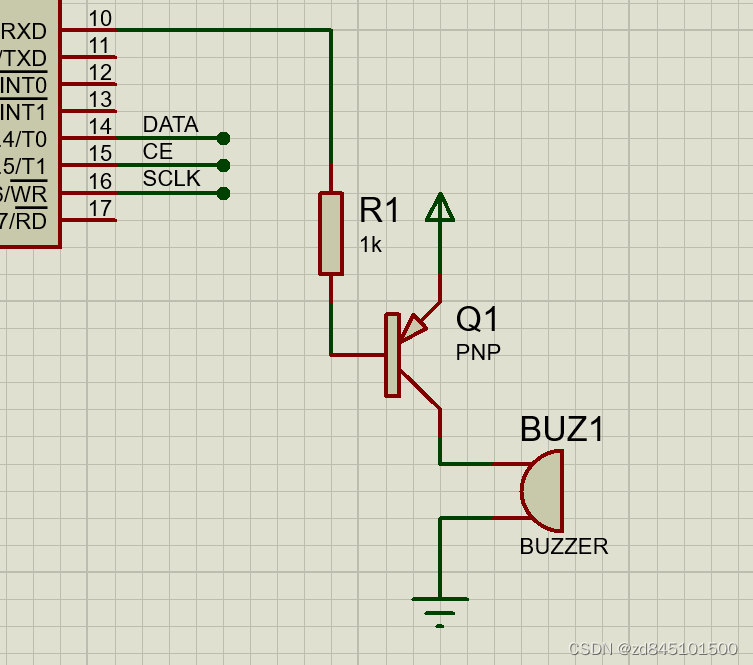

我们在元件库中找到如下元件 1k电阻、PNP三极管、BUZZER蜂鸣器，按图示链接。

接好后只要通过单片机给低电平，三极管就会导通，蜂鸣器发声。
