proteus设计教程-DS1302时钟芯片驱动程序

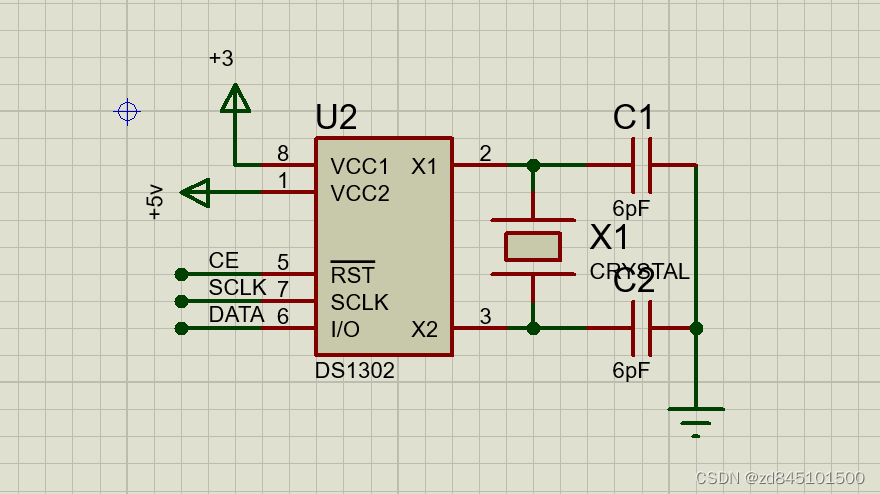

 时钟芯片DS1302电路图如下,晶振X1的频率为32.768khz

 读写时间只需要调用void read_time(),void write_time()两个函数进行操作。

直接读取出来的数据是BCD码的形式,需要进行转换,最后提供的两个函数to_BCD和datadeal进行操作

sbit clk = P3^6;	  //ds1302时钟线定义
sbit io =  P3^4;	  //数据线
sbit rst = P3^5;	  //复位线
						//秒  分   时   日   月  年   星期
uchar code write_add[]={0x80,0x82,0x84,0x86,0x88,0x8c,0x8a};   //写地址
uchar code read_add[] ={0x81,0x83,0x85,0x87,0x89,0x8d,0x8b};   //读地址
uchar miao,fen,shi,ri,yue,week,nian;
uchar i;

/*************写一个数据到对应的地址里***************/
void write_ds1302(uchar add,uchar dat)
{
	rst = 1;			 //把复位线拿高
	for(i=0;i<8;i++)
	{				     //低位在前
		clk = 0;		 //时钟线拿低开始写数据
		io = add & 0x01;
		add >>= 1;		 //把地址右移一位
		clk = 1;		 //时钟线拿高
	}
	for(i=0;i<8;i++)
	{
		clk = 0;		 //时钟线拿低开始写数据
		io = dat & 0x01;
		dat >>= 1;		 //把数据右移一位
		clk = 1;		 //时钟线拿高
	}
	rst = 0;			 //复位线合低
	clk = 0;
	io = 0;
}

/*************从对应的地址读一个数据出来***************/
uchar read_ds1302(uchar add)
{
	uchar value,i;
	rst = 1;			 //把复位线拿高
	for(i=0;i<8;i++)
	{				     //低位在前
		clk = 0;		 //时钟线拿低开始写数据
		io = add & 0x01;
		add >>= 1;		 //把地址右移一位
		clk = 1;		 //时钟线拿高
	}
	for(i=0;i<8;i++)
	{
		clk = 0;		 //时钟线拿低开始读数据
		value >>= 1;
		if(io == 1)
			value |= 0x80;
		clk = 1;		 //时钟线拿高
	}
	rst = 0;			 //复位线合低
	clk = 0;
	io = 0;
	return value;		 //返回读出来的数据
}



/*************把要的时间 年月日 都读出来***************/
void read_time()
{
	miao = read_ds1302(read_add[0]);	//读秒
	fen  = read_ds1302(read_add[1]);	//读分
	shi  = read_ds1302(read_add[2]);	//读时
	ri   = read_ds1302(read_add[3]);	//读日
	yue  = read_ds1302(read_add[4]);	//读月
	nian = read_ds1302(read_add[5]);	//读年
	week = read_ds1302(read_add[6]);	//读星期
}
void read_time_fs()
{
	miao = read_ds1302(read_add[0]);	//读秒
	fen  = read_ds1302(read_add[1]);	//读分
	shi  = read_ds1302(read_add[2]);	//读时
}
/*************把要写的时间 年月日 都写入ds1302里***************/
void write_time()
{
	write_ds1302(0x8e,0x00);			//打开写保护
	write_ds1302(write_add[0],miao);	//写秒
	write_ds1302(write_add[1],fen);		//写分
	write_ds1302(write_add[2],shi);		//写时
	write_ds1302(write_add[3],ri);		//写日
	write_ds1302(write_add[4],yue);		//写月
	write_ds1302(write_add[5],nian);	//写星期
	write_ds1302(write_add[6],week);	//写年
	write_ds1302(0x8e,0x80);			//关闭写保护
}

/**********************设置ds1302时间函数**********************/
void set_ds1302time(uchar num,uchar *shi,uchar dat)	 //调时
{
  	if(num == 1)
    {
    	*shi+=0x01;
		if((*shi & 0x0f) >= 0x0a)
			*shi = (*shi & 0xf0) + 0x10;
		if(*shi >= dat)
			*shi = 0;
    }
    else
    {
		if(*shi == 0x00)
			*shi = dat;
		if((*shi & 0x0f) == 0x00)
			*shi = (*shi | 0x0a) - 0x10;
		*shi -=0x01 ;
    }
}

void set_ds1302week(uchar num,uchar *shi,uchar dat)	 //调时
{
  	if(num == 1)
    {
    	*shi+=0x01;
		if((*shi & 0x0f) >= 0x0a)
			*shi = (*shi & 0xf0) + 0x10;
		if(*shi >= dat)
			*shi = 1;
    }
    else
    {
		if(*shi == 0x01)
			*shi = dat;
		if((*shi & 0x0f) == 0x01)
			*shi = (*shi | 0x0a) - 0x10;
		*shi -=0x01 ;
    }
}

//BCD码转换为数字
//返回值为十进制数字
uchar datadeal(uchar num)
{
		return ((num/16))*10+num%16;
}
//数字转换为BCD码
//返回值为BCD码
uchar to_BCD(uchar num)
{
		return (((num/10)<<4)|(num%10));
}
