PCB钥匙串 diy

制作目标：type-c供电的可触摸调光LED钥匙链。

初步设计方案：

        芯片采用触摸调光芯片，用于LED灯光亮度调节及开关控制的单通道触摸芯片。使用该芯片可以实现LED灯光的触摸开关控制和亮度调节。具有如下功能特点和优势：灯光亮度可根据需要随意调节，选择范围宽，操作简单方便。可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，安全性高。应用电压范围宽，可在2.4~5.5V之间任意选择。

供电采用最常见的typec供电，手机充电器即可供电，方便使用。

PCB外形：雪花形、心形、动漫外形例如hello kitty、Kuromi、米老鼠、唐老鸭等。丝印可用某创彩色丝印，外形更美观。

制作记录：

1、器件选型

•         芯片SGL8022W

        典型电路：

•         三极管 S8050
•         LED      2835 LED灯珠，有白光和暖光。

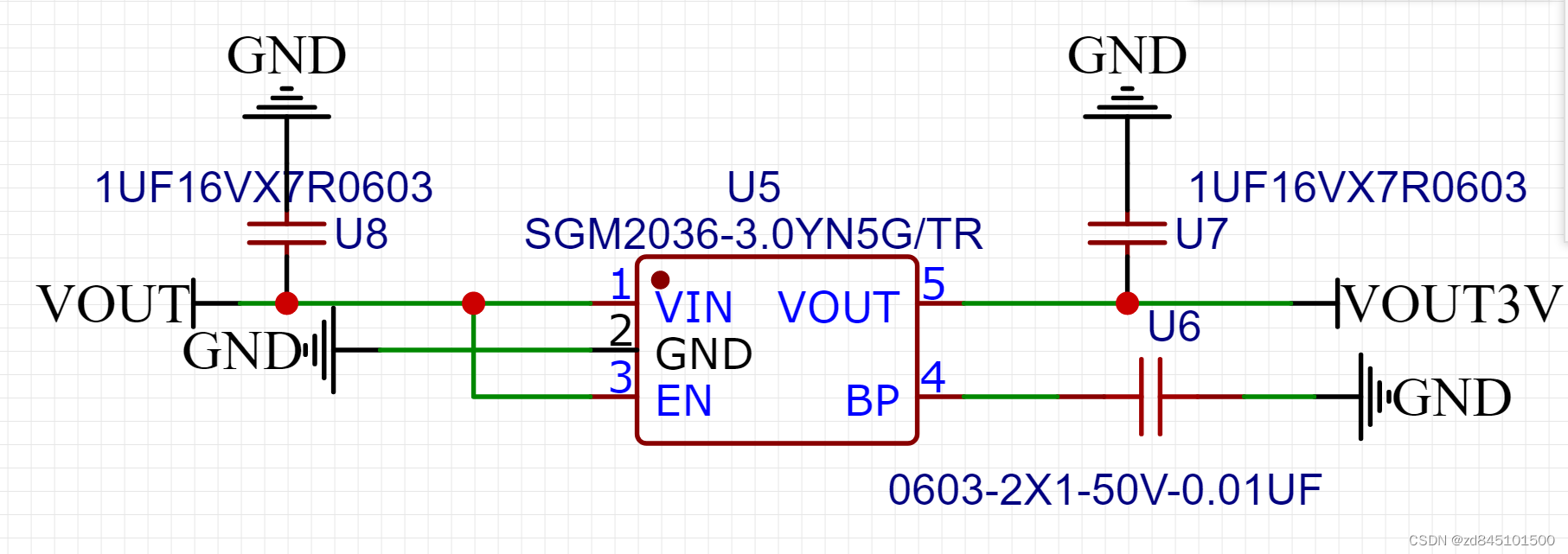

•         电源芯片 SGM2036 输入5v输出3v



•  电源接口 6脚 typec接口，方便手工焊接。

 原理图绘制

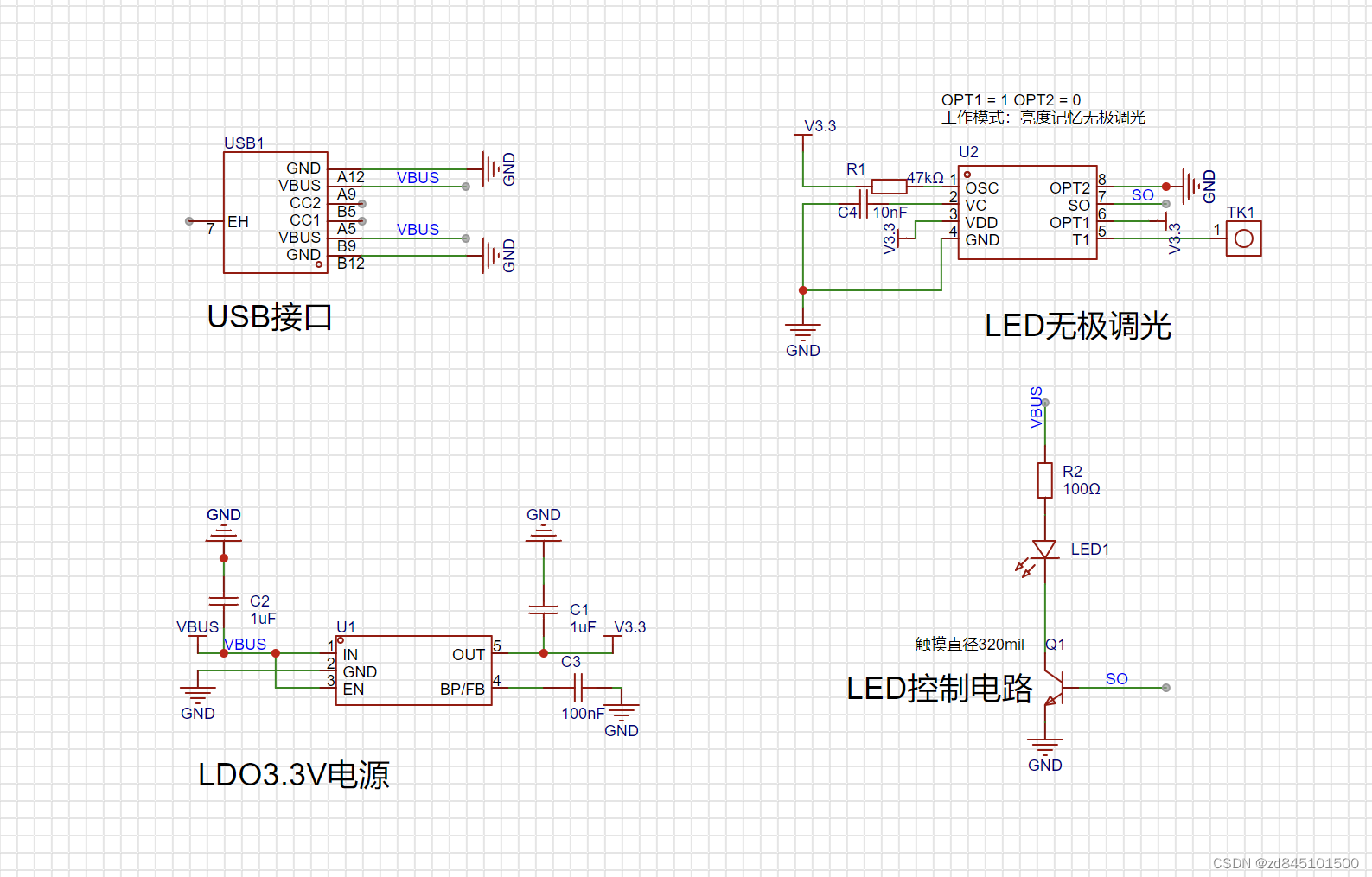

采用LCA绘制原理图和PCB，原理图图纸如下

PCB

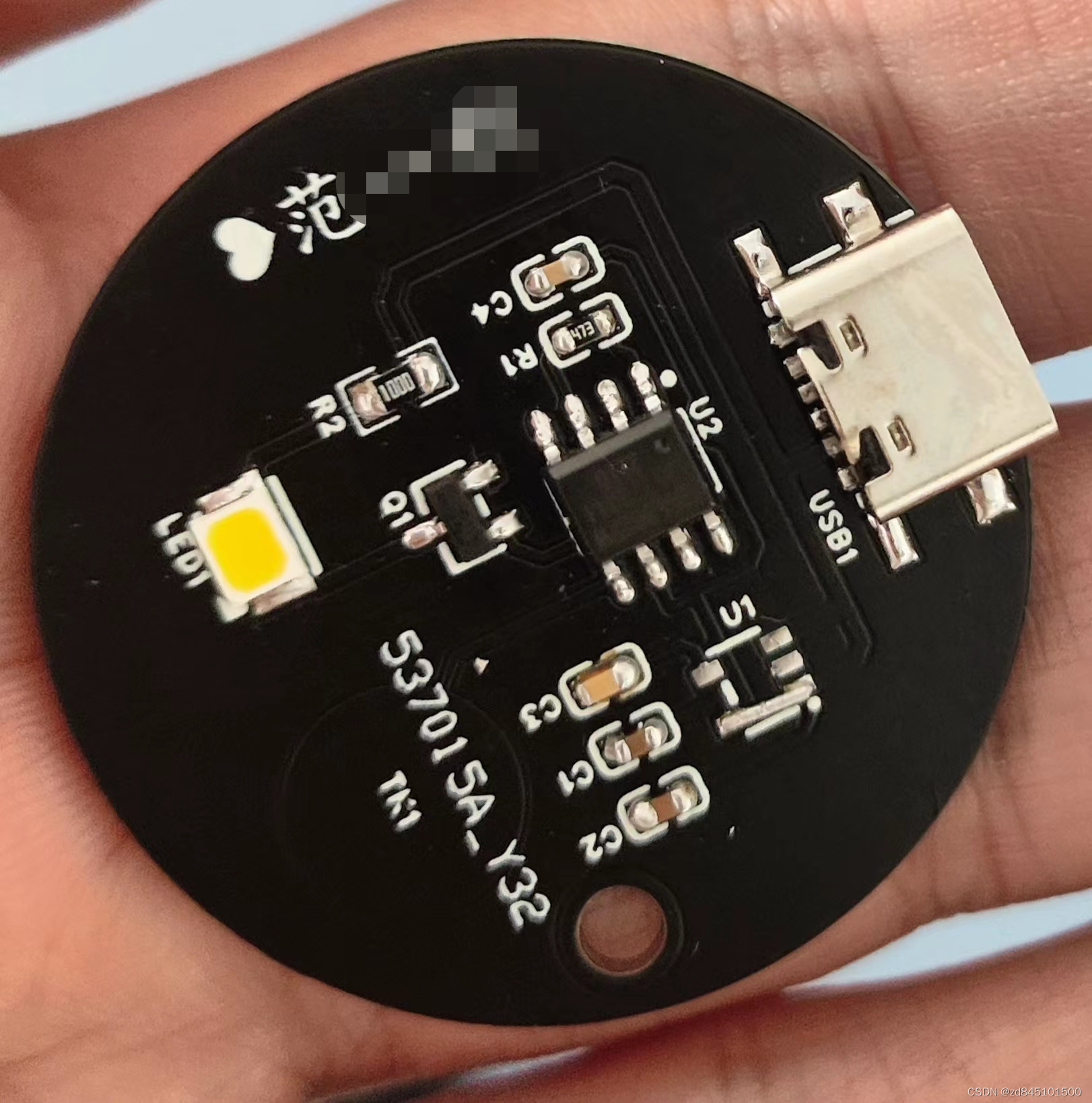

元件焊接后成品如下：

 送给女朋友了，她很喜欢。
