Logic原理图无法导入PCB

情况1.封装不对，导入失败

情况2.原理图、PCB封装没保存到库里

情况3.封装有一个空的  要删掉

情况4.封装原理图都正确还是没办法导入，编辑原理图封装然后另存为覆盖，重新导入

20231117----------------------------------------

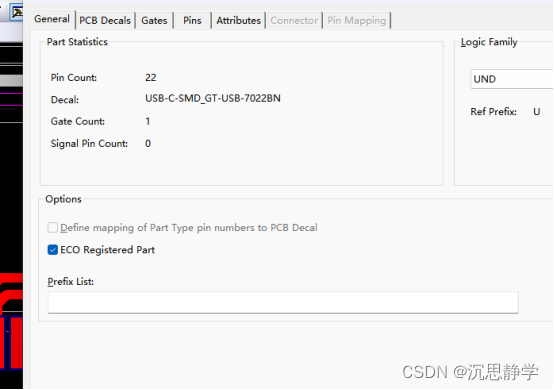

未勾选ECO registered Part封装导不进去

勾选了Define mapping 会报错
