【工程源码】无法下载FPGA程序，无法start，找不到下载器

本文和设计代码由FPGA爱好者小梅哥编写，未经作者许可，本文仅允许网络论坛复制转载，且转载时请标明原作者。

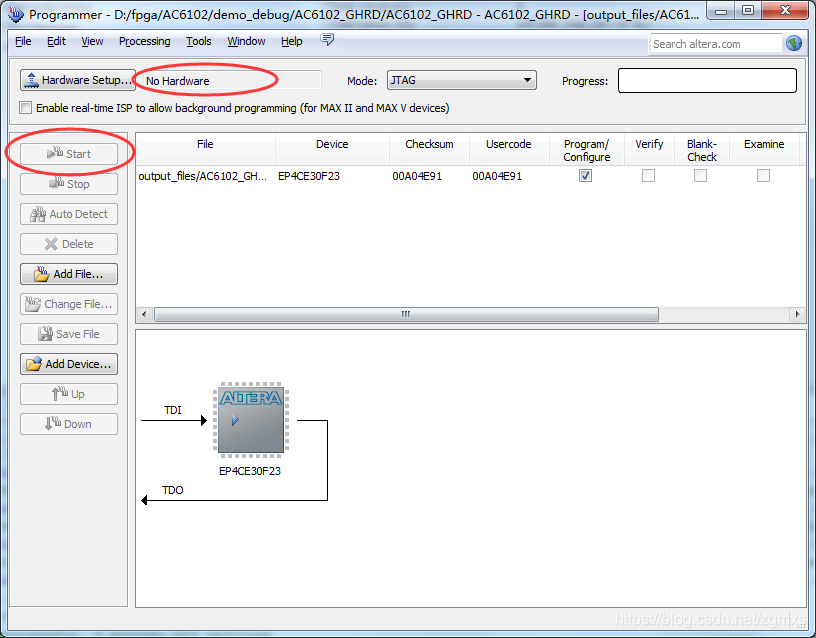

很多新手在刚开始接触FPGA学习的时候，都不会下载程序，经常出现无法下载程序，或者说下载窗口找不到下载器，或者Start按钮是灰色的情况，如下图1所示：



这种情况下，会显示NoHardware，可以点击左上角的Hardware Setup按钮进入下载器设置界面，进入界面之后又分成两种情况

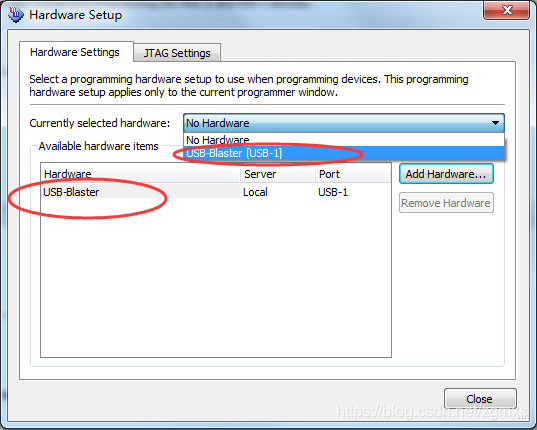

1、能找到下载器，出现如下图所示的USB Blaster信息，这个时候双击该USB Blaster文字或者在上方的下拉列表中选择USB Blaster即可。然后Close，回到下载界面就可以下载了。



2、在设置界面找不到USB Blaster，如下图所示。



此时应打开设备管理器，查看在通用串行总线控制器一栏下面是否有Altera USB Blaster设备，如下图所示，且没有黄色感叹号和问好，如果设备正常，按照以下顺序操作：
a、关闭Programmer窗口
b、从电脑上拔掉下载器的USB数据线
c、等待3秒后重新插上USB 数据线
d、打开Quartus的Programmer窗口，看看是否有下载器了，如果没有，按照前面讲的第一种方法的操作查看并选择下载器



第三种情况
    如果设备管理器中没有Altera USB Blaster设备，或者显示驱动没装好，请先安装驱动。

第四

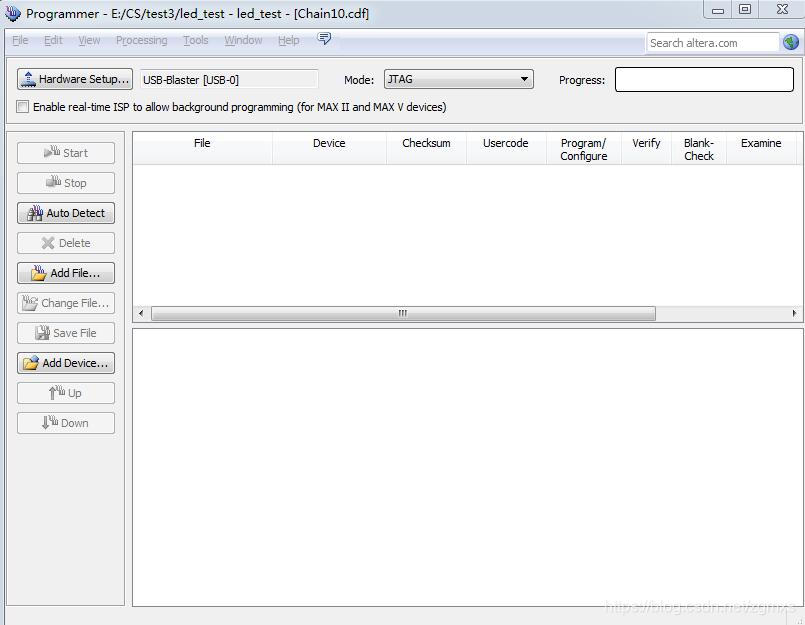

软件没有自动的添加sof文件到下载窗口中，如下所示，遇到这种情况，点击Add File按钮手动添加文件然后勾选Program/Config就可以了.
