帧结构和物理资源(CCE，CORESET)

Control-channel element

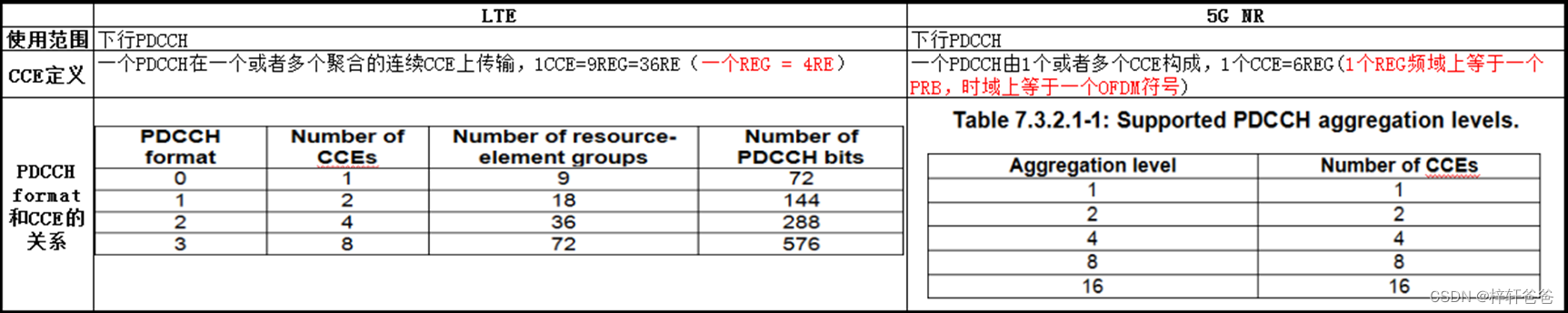

LTE中的CCE概念和NR中的CCE概念区别如下：

Control-resource set(CORESET)

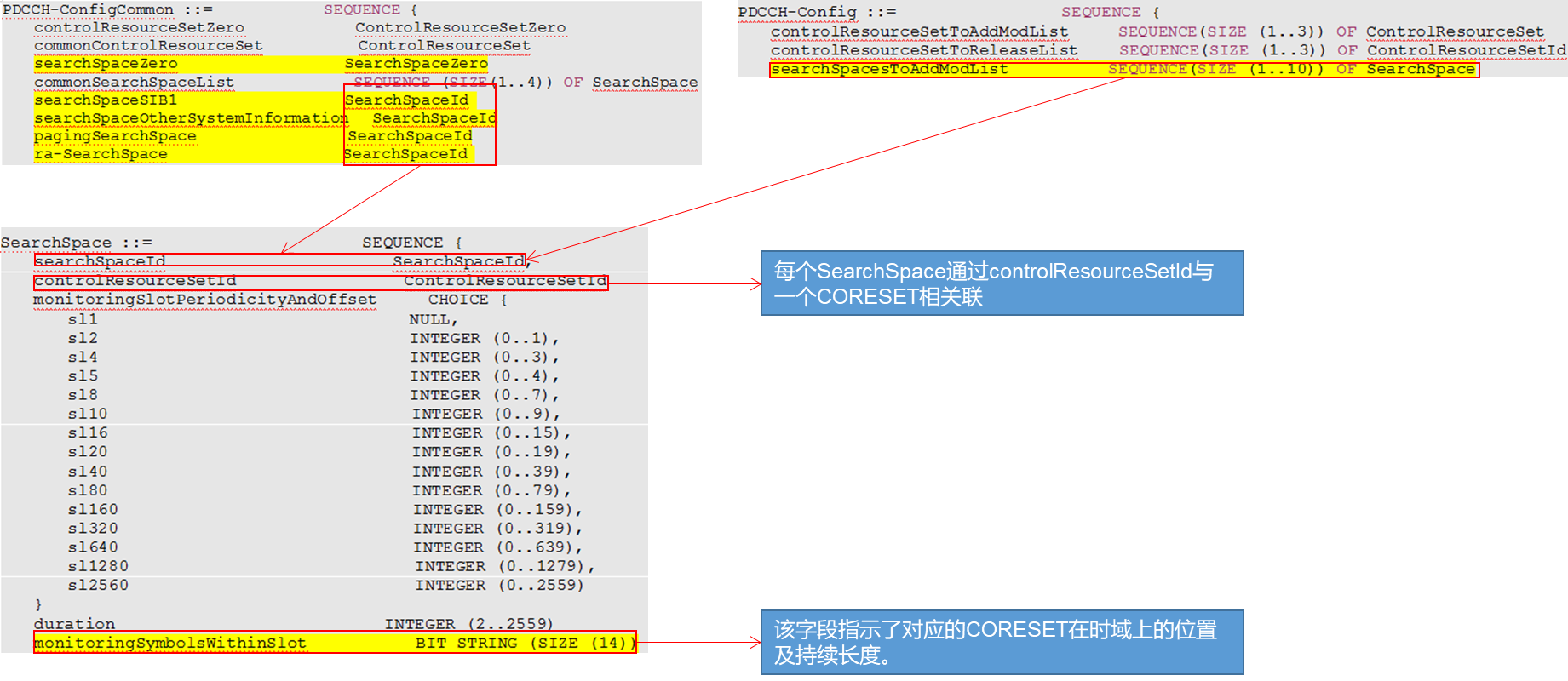

一个CORESET在时域上的位置通过信令参数searchSpace->monitoringSymbolsWithinSlot 指定：

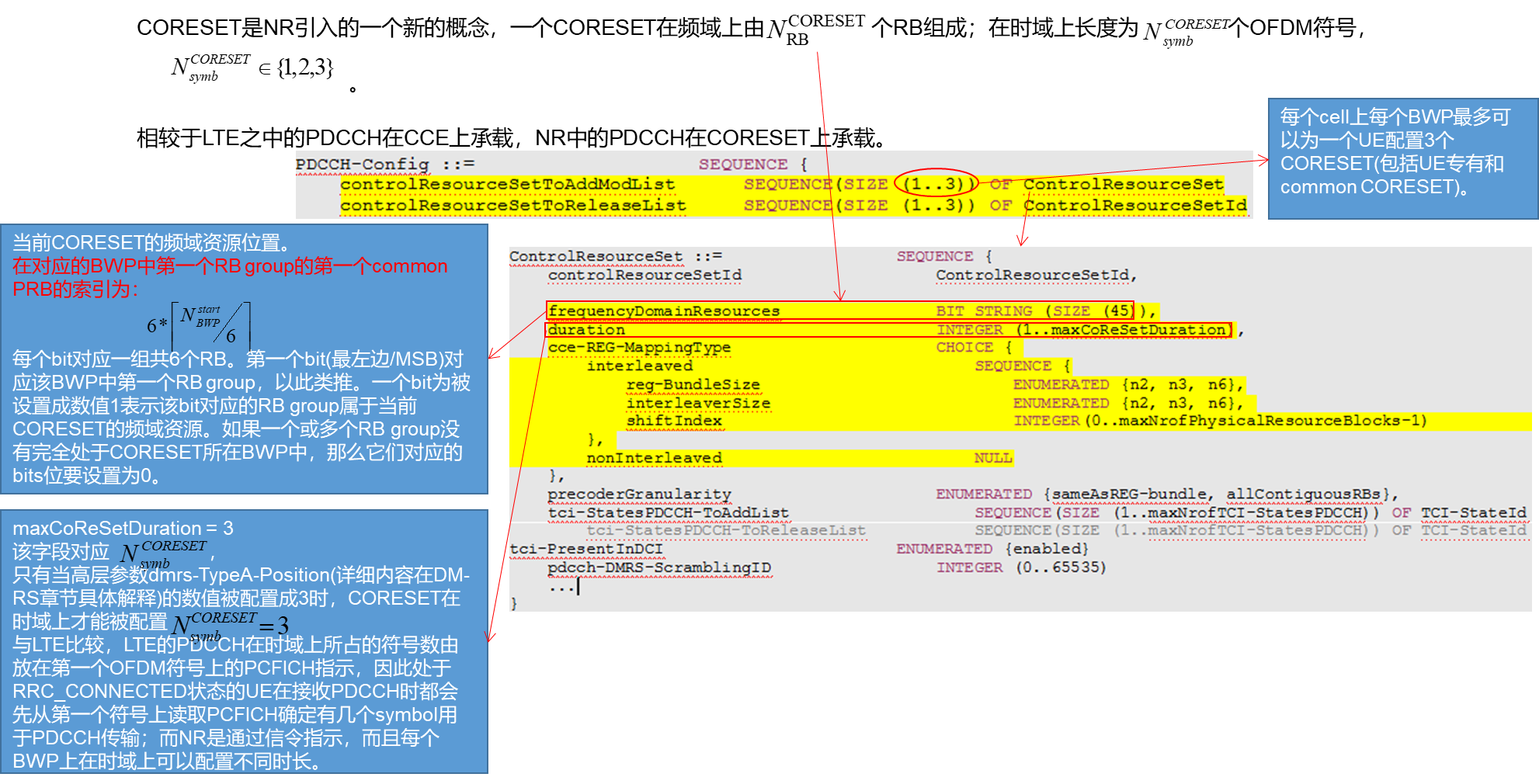

可能大家对以上截图中IE:frequencyDomainResources关于RB group的解释有些不清楚(红色字体部分)，下面我们着重解释一下：

协议中的原文是：‘Frequency domain resources for the CORESET. Each bit corresponds a group of 6 RBs, with grouping starting from the first RB group in the BWP'.The first (left-most / most significant) bit corresponds to the first RB group in the BWP, and so on...’

那么我们就可以知道以下几点：

1. 1个RB group = 6个PRB。

2. 该字段的第一个bit(MSB)对应的RB group是对应BWP上的第一个RB group，不是对应CORESET上的第一个RB group。

3. 对应BWP上的第一个RB group的第一个RB对应的common RB序号为：

我们对第3点用两个例子再详细解释一下，

例1.

      ， frequencyDomainResources=11000...000，如下图：

此时，该BWP上的第一个RB group的第一个common RB的索引为：



实际上是第13个common RB,因为common RB是从0开始的。

对应的，这第一个RB group的第一个 索引为：12-8=4(实际上是第5个)

所以在该例中，由于frequencyDomainResources字段的数值显示前两个bit为1，也就是说对应BWP上的第1,2个RB group分配给了该CORESET，那么在对应BWP上分配给该CORESET的nPRB范围就是4~15,一共12个RB。

例2.  ，frequencyDomainResources=11000...000，如下图：

此时，该BWP上的第一个RB group的第一个common RB索引为:

实际上是第7个common RB，因为common RB是从0开始

对应的，这第一个RB group的第一个索引为6-6=0 (实际上是第1个)。

所以在该例中,由于frequencyDomainResources字段的数值显示前两个bit为1，也就是说对应BWP上的第1,2个RB group分配给了该CORESET，那么在对应BWP上分配给该CORESET的nPRB范围就是0~11,一共12个RB；

前面我们说过NR基站可以为UE在每个cell的每个BWP上最多配置3个CORESET, 而每个CORESET与一个CCE-to-REG映射相关联。一个CORESET的CCE-to-REG映射可以是交织映射或者非交织映射，映射方式由信令ControlResourceSet中的IE：cce-REG-MappingType确定(请参考上面的信令截图)，使用REG bundles来描述  CCE-to-REG的映射关系(在上篇博文中我们说过，NR中一个CCE=6REG)。

要高清CCE-to-REG的映射方式，我们首先要搞清楚REG bundle这个概念：



对于交织映射和非交织映射，UE应认为：

• 如果高层参数precoderGranularity的数值被设置为sameAsREG-bundle， 则在一个REG bundle中使用相同的预编码。
• 如果高层参数precoderGranularity的数值被设置为allContiguousRBs，则在一个CORESET中连续的RB中的所有REG中使用相同的预编码。
• 对于由PBCH配置的CORESET，使用交织映射， L=6， R=2， 并且在一个REG bundle中使用相同的预编码。

下面我们举例说明：

  前置条件：在BWP i上，  ，非交织映射。对应的信令如下：

其余相关参数如下图所示：





那么，在本例中BWP i上的第一个RB group的第一个common RB序号为：

 ， 第一个RB group的第一个RB的序号为：6-6 = 0，所以该CORESET的范围为

 0~ 11(上图绿色部分)，REG的个数和序号如下图所示：





另外，由于是非交织映射，所以L = 6，下面我们列出CCE和REG bundle的对照关系：

首先是一些关键参数：

然后具体的CCE-to-REG的映射关系如下表：
