Overview

与LTE相比，NR的下行物理信道缩减为3类：

物理下行共享信道，PDSCH
物理广播信道， PBCH
物理下行控制信道， PDCCH

NR的下行物理信号有以下几种：

解调参考信号(Demodulation reference signals)，DM-RS
相位追踪参考信号(Phase-tracking reference signals)，PT-RS
定位参考信号(Positioning reference signals), PRS(R16新增)
信道状态信息参考信号(Channel-state information reference signal)，CSI-RS
主同步信号(Primary synchronization signal)，PSS
辅同步信号(Secondary synchronization signal)，SSS

与相关下行物理信道相关的天线端口为：

从天线端口号1000开始的天线端口用于PDSCH
从天线端口号2000开始的天线端口用于PDCCH
从天线端口号3000开始的天线端口用于CSI-RS
从天线端口号4000开始的天线端口用于SS/PBCH块(SSB)传输
从天线端口号5000开始的天线端口用于PRS

Physical downlink control channel

Scrambling

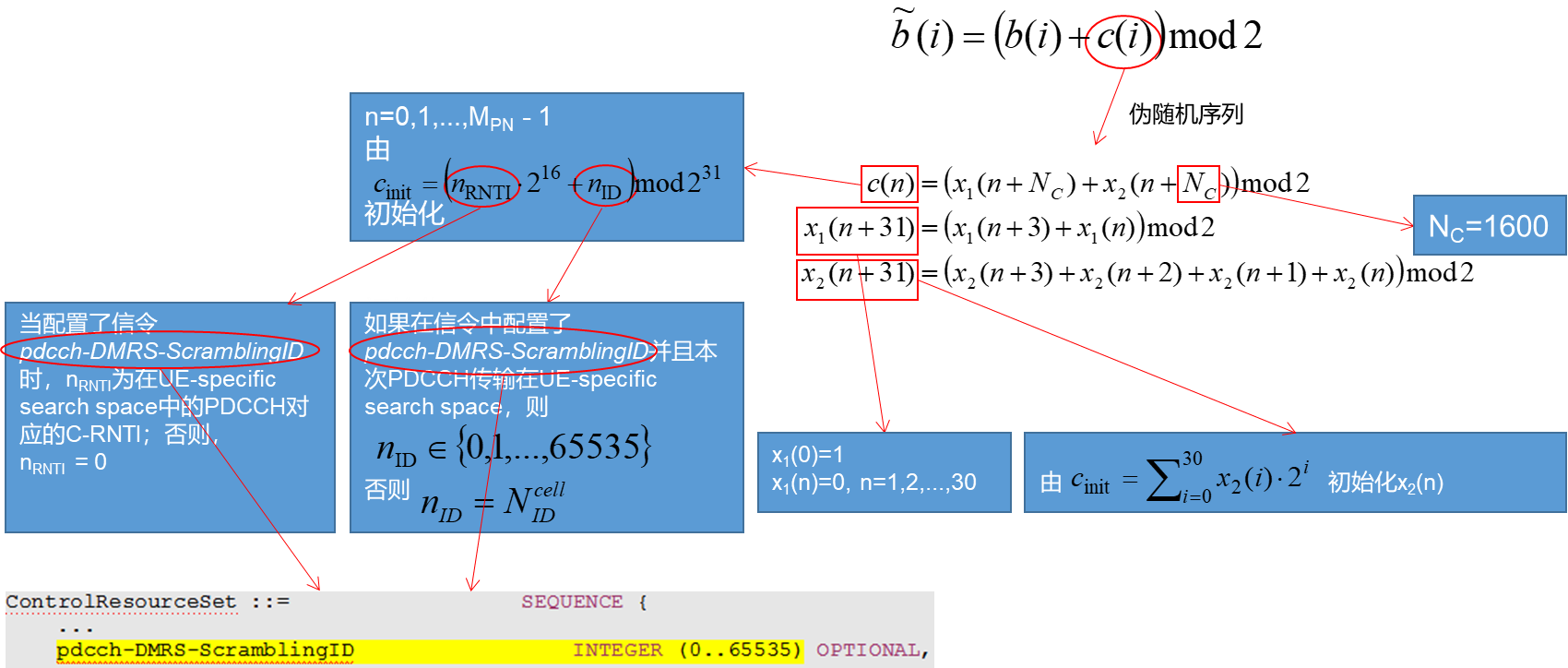

在物理信道上传输的bits块 $b(0),...,b(M_{bit}-1)$ , (其中Mbit是传输的bit数)在调制之前需要加扰，根据以下的公式加扰后的加扰bits为:

Modulation

与LTE相同，NR中的PDCCH也固定使用QPSK作为调制方式。

PDCCH使用polar coding编码方式。

Mapping to physical resources

复数值符号块 $d(0),...,d(M_{symb}-1)$ 按照先频域后时域的顺序映射到用于PDCCH但不用于与该PDCCH相关联DMRS的resource element上，其中μ指的是该PDCCH在numerology μ上，p指的是天线端口，对于PDCCH，天线端口为2000。

Physical downlink shared channel

Scrambling

与LTE相同，在NR下行传输中，针对某个特定UE的下行传输每次最多只能传输2个codewords，对应的codeword序号为 $q\in \left \{ 0,1 \right \}$ ;如果下行传输时单codeword，对应的codeword序号为q=0。

对于每个codeword q，对应的bit块(block of bits)为 $b^{(q)}(0),...,b^{(q)}(M_{bit}^{(q)}-1)$ ,其中 $M_{bit}^{(q)}$ 为codeword q的bit数，这些bit在调制之前需要先加扰，根据公式: $\tilde{b}^{(q)}(i)=({b}^{(q)}(i)+{c}^{(q)}(i))mod2$ 得到加扰的bit块 $\tilde{b}^{(q)}(0),...,\tilde{b}^{(q)}(M_{bit}^{(q)}-1)$

Modulation

对于每个codeword q，UE应认为已加扰的bit块 $\tilde{b}^{(q)}(0),...,\tilde{b}^{(q)}(M_{bit}^{(q)}-1)$ 使用Table7.3.1.2-1中的调制模式，最终结果为复数形式的调制符号 $d^{(q)}(0),...,d^{(q)}(M_{symb}^{(q)}-1)$

Layer mapping and antenna mapping

每个将要传输的codeword的复数形式的调制符号按照Table 7.3.1.3-1被映射到一个或多个layer上，codeword q的复数值调制符号 $d^{(q)}(0),...,d^{(q)}(M_{symb}^{(q)}-1)$ 应被映射到层

Mapping to virtual resource blocks

对于每个用于物理信道传输的天线端口，复数值符号块 $y^{(p)}(0),...,y^{(p)}(M_{symb}^{ap}-1)$ 从 $y^{(p)}(0)$ 开始按顺序映射到用于传输的VRB的RE $\left ( k{}',l \right )_{p,\mu }$ (该符号的意思是在天线端口p，子载波间距配置 $\mu$ 中的RE位置 $\left ( k{}',l \right )$ )上，并遵循以下准则：

1. 这些RE是位于用于传输的VRB中。

2. 对应PRB中的相应resource elements：

不用于相关联的DM-RS传输或者别的同时调度（co-scheduled）的UE的DM-RS传输。
不用于non-zero-power CSI-RS，除非non-zero-power CSI-RS由MeasObjectNR中的高层参数CSI-RS-Resource-Mobility配置。
不用于PT-RS。
被声明为对于PDSCH不可用的RE不可以映射到用于下行传输的VRB上。

用于PDSCH传输的RE $\left ( k{}',l \right )_{p,\mu }$ 的映射应按照升序先从频域索引k’开始映射到VRB上，k’=0是分配给PDSCH传输的序号最小的VRB的第一个子载波，然后是时域索引。

Mapping from virtual to physical resource blocks

UE应认为VRB按照指示的mapping scheme映射到PRB:非交织映射(non-interleaved mapping)或者交织映射(interleaved mapping)。如果没有指示的mapping scheme， UE应当认为映射方式为非交织映射。

对于VRB-to-PRB非交织映射，VRB n映射到PRB n；但是对于使用部署在公共搜索空间中的DCI format 1_0调度的PDSCH传输的情况例外，在这种例外情况下，VRB n映射到PRB $n+N_{start}^{CORESET}$ 上，此处 $N_{start}^{CORESET}$ 指的是接收到的对应DCI所在的control resource set(CORESET)中序号最小的一个PRB。

对于VRB-to-PRB交织映射，映射流程如下：

$I.$ Resource block bundles定义如下：

对于使用DCI format 1_0调度的PDSCH(该DCI用SI-RNTI加扰，对应的PDCCH在CORESET 0，Type0-PDCCH公共搜索空间上)，由CORESET 0的RB个数定义的initial active downlink BWP带宽 $N_{BWP,init}^{size}$ 被划分为 $N_{bundle}=\left \lceil N_{BWP,init}^{size}/L \right \rceil$ 个resource-block bundles，这些resource-block bundles按照RB序号和bundle序号升序排列（此处每个resource-block bundle长度L=2）。

a. 如果 $N_{BWP,init}^{size}%L>0$ ,则resource-block bundle( $N_{BWP,init}^{size}$ -1)由 $N_{BWP,init}^{size}%L$ 个RB组

成；否则，resource-block bundle ( $N_{BWP,init}^{size}$ -1)由L个RB组成；

b. 其他所有的resource-block bundles都由L个RB组成。

$II.$ 在区间 $j\in \left \{ 0,1,...,N_{bundle}-2 \right \}$ 中的VRB按照如下规则映射到PRB上：

Virtual resource block bundle $N_{bundle}-1$ 映射到physical resourceblock bundle $N_{bundle}-1$
Virtual resource block bundle $j\in \left \{ 0,1,...,N_{bundle}-2 \right \}$ 映射到physical resource block bundle f(j)上：

当PRG(Precoding resource block group)长度为4时，不能在信令PDSCH-Config中将IE：

vrb-ToPRB-Interleaver的值配置为2(即信令中的n2)

如果没有配置bundle size， UE应认为Li = 2

N.B. PRG的详细内容请参考博文‘帧结构和物力资源(PRBbundling, Quascico-location)’

UE应当认为在一个physical resource block bundle中的频域上使用相同的预编码(precoding)，对于不同的common RB bundles，UE不应认为会使用相同的预编码方式。

上面我们提到的交织映射情况下的resource block bundles的三种场景，第一个比较好理解，后面两个直观上不太容易搞清楚，下面我们举例说明。
