下行参考信号——PDSCH DM-RS

序列生成

序列r(n)定义如下：

N.B.  在R16中，引入了对低峰均比PDSCH DM-RS的支持，使用如下的来初始化伪随机序列发生器：

Mapping to physical resources

NR中的PDSCH支持基于空分复用的闭环解调参考信号(closed loop Demodulation Reference Signal)。

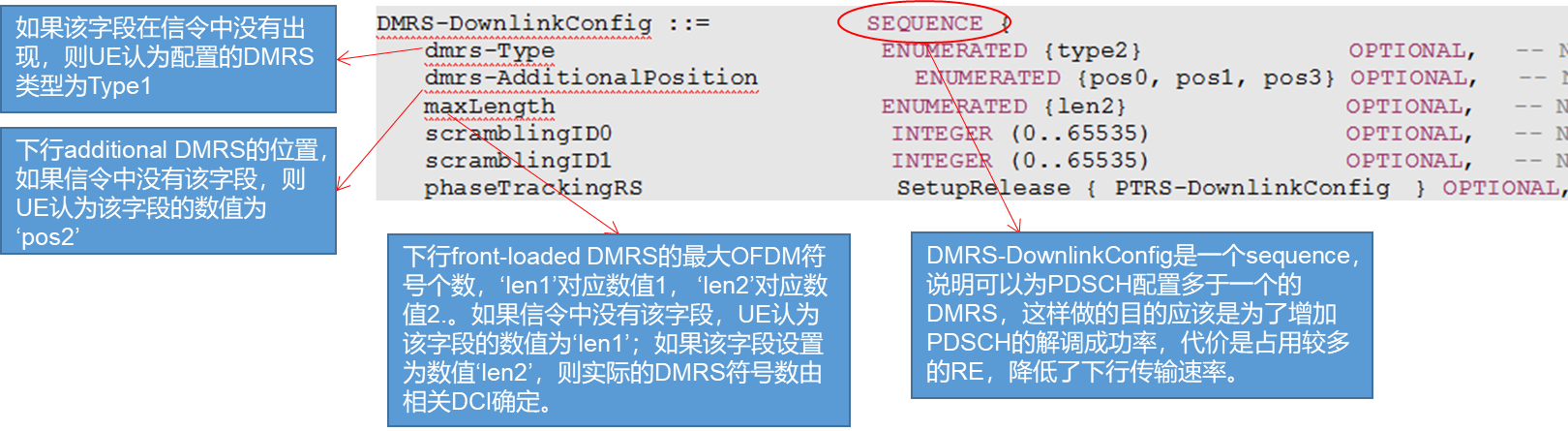

在介绍DMRS的映射方式之前我们首先要知道在NR中，PDSCH相关的DMRS有两种类型，每种类型都有自己的映射方式；而究竟采用哪种类型，则是通过信令 DMRS-DownlinkConfig中的IE： dmrs-Type确定的：

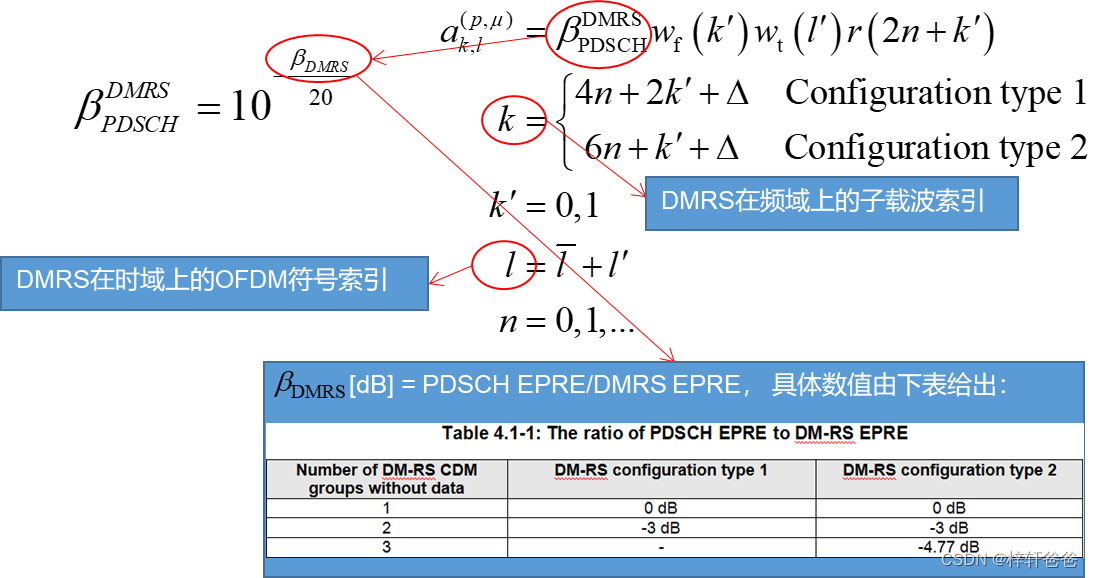

序列r(m)按照因子 进行缩放以符合38.214中规定的传输功率并按照如下公式映射到RE (该符号的意思是在天线端口p，子载波间距配置 中的RE位置 )上：

上述公式中的 (对应频域上的码分复用(CDM)), （对应时域上的CDM）和由Table 7.4.1.1.2-1和7.4.1.1.2-2给出，并要满足以下条件： DMRS对应的resource elements位于用于PDSCH传输的common RB中。

频域上子载波k的参考点(reference point)为：

• 如果对应的PDCCH与CORESET 0和Type0-PDCCH公共搜索空间相关联，并且使用的是SI-RNTI，那么k的参考点为CORESET 0中的序号最小的RB的子载波0；否则，k的参考点为common RB 0的子载波0;

时域上OFDM符号 的参考点和第一个DMRS符号的位置 取决于PDSCH映射类型：

DMRS符号的位置由 以及PDCCH持续时间 给出：

• 对于PDSCH映射类型A，持续时间指的是被调度的PDSCH所在的那个slot的第一个OFDM符号到被调度的PDSCH资源所在的最后一个OFDM符号之间的时长；
• 对于PDSCH映射类型B，持续时间指的是被调度的PDSCH资源所占的OFDM符号个数。

以上是DMRS的一个大概的内容，很复杂，是不是？ 现在我们来梳理一下，看看有哪些核心内容：

1. 下行PDSCH DMRS分为两类：front-loaded DMRS和additional DMRS

    根据上文的叙述，front-loaded DMRS在一个slot的第2或者第3个OFDM符号(PDSCH映射类型A)或者在PDSCH资源在时域上对应的第一个OFDM符号的位置（PDSCH映射类型B），下行PDSCH DMRS有single DMRS和double-symbol DMRS两种。

    对于PDSCH映射类型A，front-laoded DMRS的起始位置由信令 dmrs-TypeA-Position确定：



     对于PDSCH映射类型B，front-loaded DMRS的起始位置等于PDSCH资源在时域上的第一个OFDM符号位置 ，这是因为PDSCH 映射类型B是针对URLLC场景设计的，将DMRS放在PDSCH的第一个symbol，可以减少PDSCH的解调处理时延。additional DMRS则需要通过Table 7.4.1.1.2-3和7.4.1.1.2-4来却确定。

     引入additional DMRS的原因是为了更好的适应信道的快速变化，因为front-loaded DMRS在PDSCH时域上只占据前面1~2个symbol，那么对于诸如高速移动这种信道快速变化的场景，引入additional DMRS后可以在PDSCH时域上可以最多配置3个additional DMRS；这样终端的接收机可以利用这些额外的DMRS进行更加准确的信道估计。

    下面我们举2个例子来说明：
      Example 1

             前置条件：





            PDSCH持续时长为14个OFDM符号，映射类型A

            天线端口号：1000

           那么本例中DM-RS在时域上的位置如下图所示(频域上的具体位置请看后面的介绍)：



       Example 2

              前置条件：




             PDSCH持续时长为14个OFDM符号，映射类型A

              天线端口号：1000

             那么本例中DM-RS在时域上的位置如下图所示(频域上的具体位置请看后面的介绍)：

2. 下行PDSCH DMRS有两种配置类型：configuration Type 1和configuration Type 2，这两种配置方式决定 了DMRS在频域上的不同位置：



     从Table 7.4.1.1.2-1和7.4.1.1.2-2可以知道，不同的配置类型对应不同的天线端口，CDM group在不同的配置类型中频域上的位置也不同，而下行DMRS在时域上的位置只和PDSCH映射类型有关。下面我们举例说明（假设PSCH映射类型A，dmrs-TypeA-Position = ‘pos2’,dmrs-AdditionalPosition='pos0'(即没有additional DMRS)，双符号DMRS ）：





3. DMRS的天线端口和single-symbol DMRS和double-symbol DMRS的关系

   我们前面提到过” 如果信令DMRS-DownlinkConfig中的IE：maxLength数值为‘len2’，则是

    single-symbol DMRS还是double-symbol DMRS由相关DCI确定“，这其实是通过下行DCI中的

 ‘antenna port(s)’字段来指定的。通过查阅3GPP 38.212我们知道下行DCI格式一共有2个：DCI

    format 1_0和DCI format 1_1( R16中引入了URLLC专用的DCI format 1_2), DCI 1_0里面没有antenna port字段，DCI1_1中存在‘Antenna port(s)’

    字段。我们先来看看DCI 1_0，因为没有antenna port字段，所以3GPP做了一个规定：

    对于由DCI format 1_0调度的PDSCH，该PDSCH相关的时频资源不存在于任何携带DMRS的符号中(除非该PDSCH使用的是映射类型B并且持续时长是2个OFDM符号)。其对应的front-loadedDMRS和additional DMRS限制如下：

• DMRS configuration Type1， single-symbol front-loaded DMRS， DMRS端口号为1000
• 对于PDSCH映射类型A，根据DCI 1_0中指示的PDSCH持续时长，UE认为dmrs-AdditionalPosition='pos2'，在一个slot中最多只有2个additional single-symbol DMRS。
• 对于映射类型为B的PDSCH，持续时长为7个符号(normal CP)或6个符号(extended CP)，当front-loaded DMRS符号在PDSCH资源所处的时域范围的第1个符号或者第2个符号上时，UE认为只有一个additional single-symbol DMRS在PDSCH资源所处的时域范围的第5个符号或者第6个符号上；否则，UE认为该PDSCH上没有additional DMRS。
• 对于映射类型为B的PDSCH，持续时长为4个符号，UE认为该PDSCH上没有additional DMRS。
• 对于映射类型为B的PDSCH，持续时长为2个符号，UE认为该PDSCH上没有additional DMRS，并且UE认为该PDSCH存在于携带有DMRS的符号上。
• 对于持续时长为2个符号的PDSCH, DMRS的CDM group为CDM group 0；对于除此之外的其他场景，DMRS的CDM group为CDM group{0,1}。

说完DCI format 1_0, 我们再看看DCI format 1_1, 在DCI format 1_1中的‘antenna port(s)’字段定义如下：

• Antenna port(s) – 4, 5, or 6 bits,在Table 7.3.1.2.2-1/2/3/4中定义其含义。不带数据的CDM组(CDM group without data)的个数1,2,3分别指的是CDM group 0,{0,1}和{0，1,2}。这里的‘CDM group without data’指的就是用于DM-RS的RE不能同时用于PDSCH数据传输。





从以上四个Table我们可以知道， 通过“DMRS port(s)”字段我们可以确定DMRS对应的天线端口号(1000+DMRS port),在知道了天线端口号后，UE通过7.4.1.1.2-1 and 7.4.1.1.2-2就可以知道DMRS对应的 ，从而获取DMRS映射到频频资源上的位置和方式。DMRS在时域上的位置则是根据DCI中PDSCH所持续的OFDM符号个数查找Table 7.4.1.1.2-3或者Table 7.4.1.1.2-4得到。

4. 前面我们一再提到PDSCH映射类型A和B，大家一定很好奇，UE是如何确定接收到的PDSCH是使用哪种映射类型呢，如果搞不清楚，那么也无法正确检测到下行DMRS。正确答案是UE通过信令配置来了解PDSCH的映射类型：

下面我们看看下行DCI中的“Time domain resource assignment ”字段。我们之前已经说过了，下行DCI有2个：DCI 1_0和DCI 1_1：

DCI 1_0

     Time domain resource assignment: 4bits,取值范围0~15
DCI 1_1

    Time domain resource assignment – 0, 1, 2, 3或者4bits，该字段长度为 个bits， 就是IE：

    pdsch-TimeDomainAllocationList里面的PDSCH-TimeDomainResourceAllocation个数。

这两个DCI format里的‘Time domain resource assignment’都对应Table 5.1.2.1.1-2~Table 5.1.2.1.1-5中的 ‘Row index’一列的数值(这里只是简单介绍一下，更具体的内容我们会在后面的博文详细介绍)

简单点说就是信令PDSCH-TimeDomainResourceAllocationList 为一个特定的UE配置所有可能的PDSCH配置，然后在每次的PDSCH对应的DCI中使用“Time domain resource assignment”来指示当前PDSCH具体使用哪个PDSCH配置。
