与LTE相比，上行物理信道有以下三类：

物理上行共享信道，PUSCH
物理上行控制信道，PUCCH
物理随机接入信道，PRACH

NR的上行物理信号有以下几种：

解调参考信号，DM-RS
相位追踪参考信号，PT-RS
探测参考信号， SRS

上行相关的天线端口定义如下：

从天线端口号0开始的天线端口用于PUSCH的DM-RS
从天线端口号1000开始的天线端口用于SRS，PUSCH
从天线端口号2000开始的天线端口用于PUCCH
天线端口号为4000的天线端口用于PRACH

对于NR中的PUSCH信道，3GPP标准使用OFDM作为上行传输的基本传输机制，而把DFT预编码作为可选方案。

使用DFT预编码可以减低立方度量，使终端可以获得较高的发射功率，这个与LTE中的PUSCH设计是一致的。但是DFT预编码造成了接收机的设计非常复杂，而且与LTE中的PUSCH传输一样，以DFT预编码为基础的NR中的PUSCH传输也要求给一个终端分配的频域资源必须是连续的，即要满足单载波连续特性。这些都是它的确定。

NR中限制DFT预编码为基础的PUSCH传输只能在单层传输中使用，而OFDM为基础的PUSCH传输最大可以支持上行四层传输。

Scrambling

对于单codeword q=0的情况，bit块为 $b^{(q)}(0),...,b^{(q)}(M_{bit}^{(q)}-1)$ ，表示在物理信道上传输的codeword q的bit数量，这些bits应该在调制之前按照以下公式进行加扰，加扰之后的bits块为 $\tilde{b}^{(q)}(0),...,\tilde{b}^{(q)}(M_{bit}^{(q)}-1)$ :

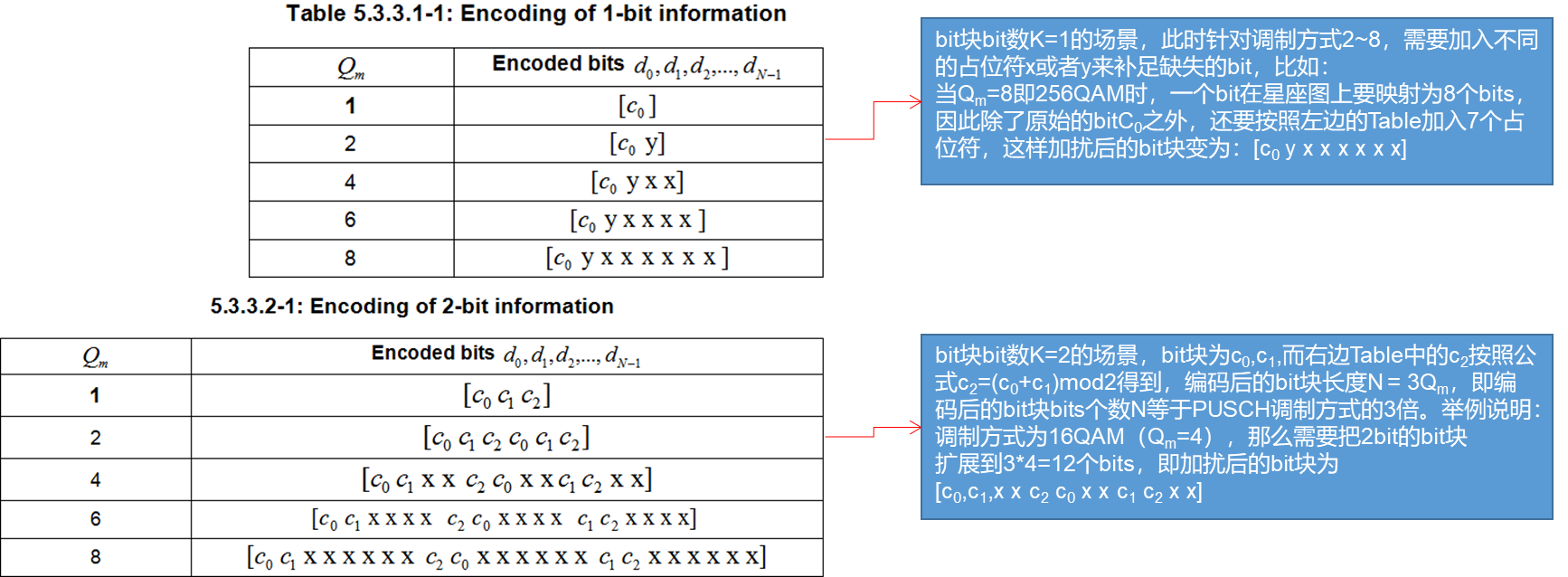

其中x,y为占位符，解释如下：当bit块的长度为1个bit或者2个bits时，在encode时需要对bit块 $c_{0},c_{1},c_{2},c_{3},...,c_{K-1}$ 进行占位符操作得到一个新的加扰后的bit块，具体如下：

调制

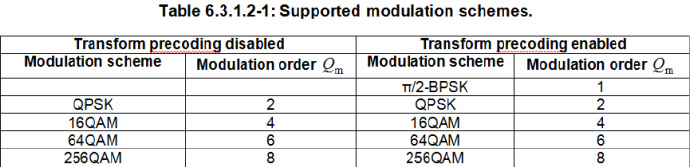

对于PUSCH，支持以下几种调制方式，

对于单codeword q=0，已加扰的bit块 $\tilde{b}^{(q)}(0),...,\tilde{b}^{(q)}(M_{bit}^{(q)}-1)$ 使用以上调制方式之一进行调制，得到复数值的调制符号 $d^{(q)}(0),...,d^{(q)}(M_{bit}^{(q)}-1)$ 。
