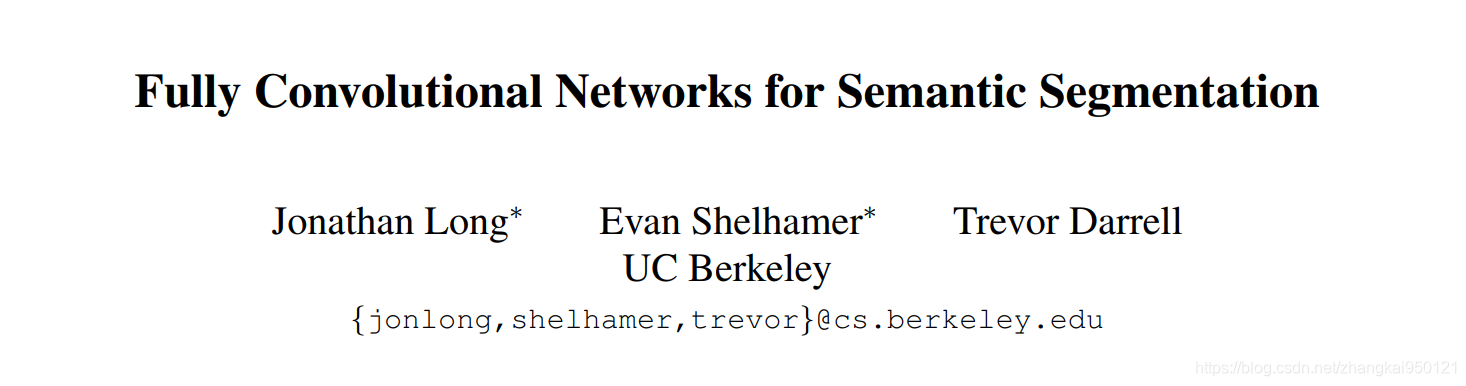

今天和大家分享一篇发表在CVPR2015上的文章：

在这里插入图片描述

代码地址：https://github.com/shelhamer/fcn.berkeleyvision.org

FCN可以说是使用CNN进行语义分割的一篇里程碑式的文章，作者通过对当时几种比较流行的分类网络（AlexNet、VGG、GoogLeNet）做一些结构调整，将其应用到了语义分割任务中。

0.动机

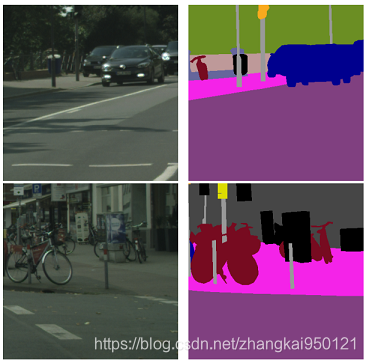

语义分割任务是对输入图片中的每个像素进行分类，将组成同一类物体的像素分为同一类别，输入图像和语义分割结果如下图所示，下图第二列中相同颜色的像素属于同一类别。

在这里插入图片描述

使用CNN完成语义分割任务，要求网络的输出feature map尺寸要与输入图片分辨率一致，这样才能在输出feature map中找到输入图片中每个像素所属的类别。

CNN在分类任务上有很好的性能，作者想以用于分类的CNN为基础，构建一个端到端的语义分割网络。

在分类任务中，网络最后一层的输出往往与任务的类别数量紧密相关，与输入图片分辨率无关，因为全连接层有着固定的维度，全连接层丢弃了空间坐标信息。

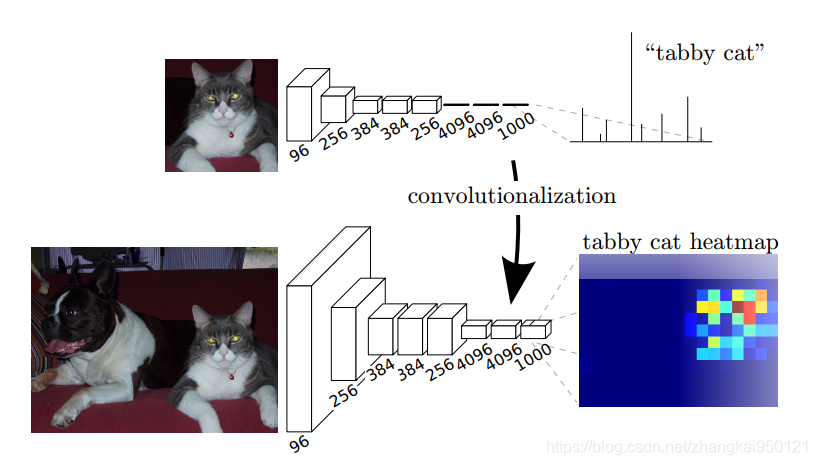

可以将全连接层看作卷积层，该卷积层的卷积核尺寸与该层输入feature map尺寸一致，因此带有全连接层的分类网络可以很容易地转换为全卷积网络。如下图所示：

在这里插入图片描述

上图中上半部分为用于分类的CNN，它的输出为用于表示分类结果的向量；下半部分为将全连接层转换为卷积层后网络，可以看到网络的输出是带有空间属性的，并没有舍弃空间坐标信息。

作者希望在已经训练好的分类网络基础上，进行结构上的调整，使得网络输出feature map的尺寸与输入图片尺寸相同，这样网络就能得到输入图片中每个像素的类别，从而完成语义分割任务。

1.全卷积网络

作者以在ImageNet数据集上训练好的AlexNet、VGG16、GoogLeNet这3个分类网络为基础，砍掉GoogLeNet中最后面的average pooling层和这3个网络最后面的分类层；将原网络中所有的全连接层转换为卷积层，并加入 $\times 1$ 卷积层，输出21个通道的特征，每个通道的特征对应于PASCAL数据集中的1个类别，然后使用反卷积层（deconvolution layer）将这21个通道的特征进行上采样，使得最终输出的feature map与输入图像分辨率一致。

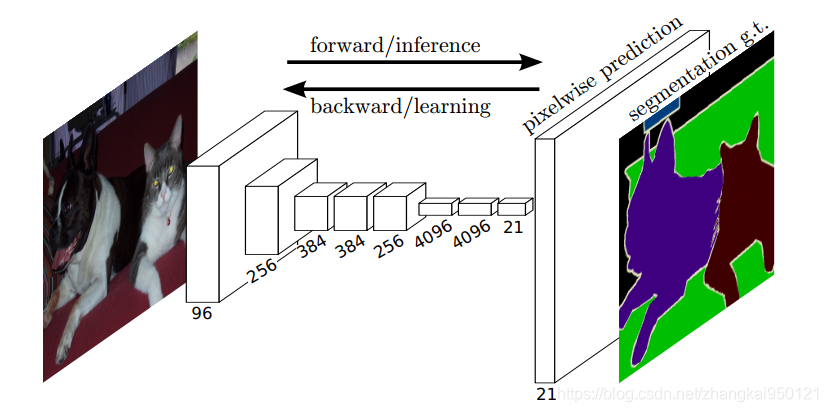

一个简洁的网络结构示意图如下图所示：

在这里插入图片描述

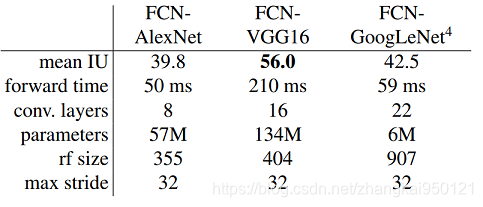

在PASCAL数据集上微调网络权重，进行语义分割任务，在训练时使用了逐像素的多类别逻辑回归损失。在PASCAL验证集上测试这3个网络的性能，结果如下表所示：

在这里插入图片描述

上表中的“rf size”表示一个输出元素对应于输入图像的感受野尺寸，“max stride”表示网络内部累积最大的步长值。

从上表中可以看出，FCN-VGG16在语义分割任务中达到了比较好的性能。由于在修改后的网络结构中不包含全连接层，因此它们属于全卷积网络（FCN，Fully Convolutional Network）。

2.跳接

使用上文中设计的网络进行语义分割，得到的结果比较粗糙。因为在网络中存在着多个下采样操作，使得网络中间特征尺寸远小于输入图像分辨率，虽然最后有Deconv层将特征上采样至与输入图像相同的尺寸，仍会导致输出结果中细节不够丰富。

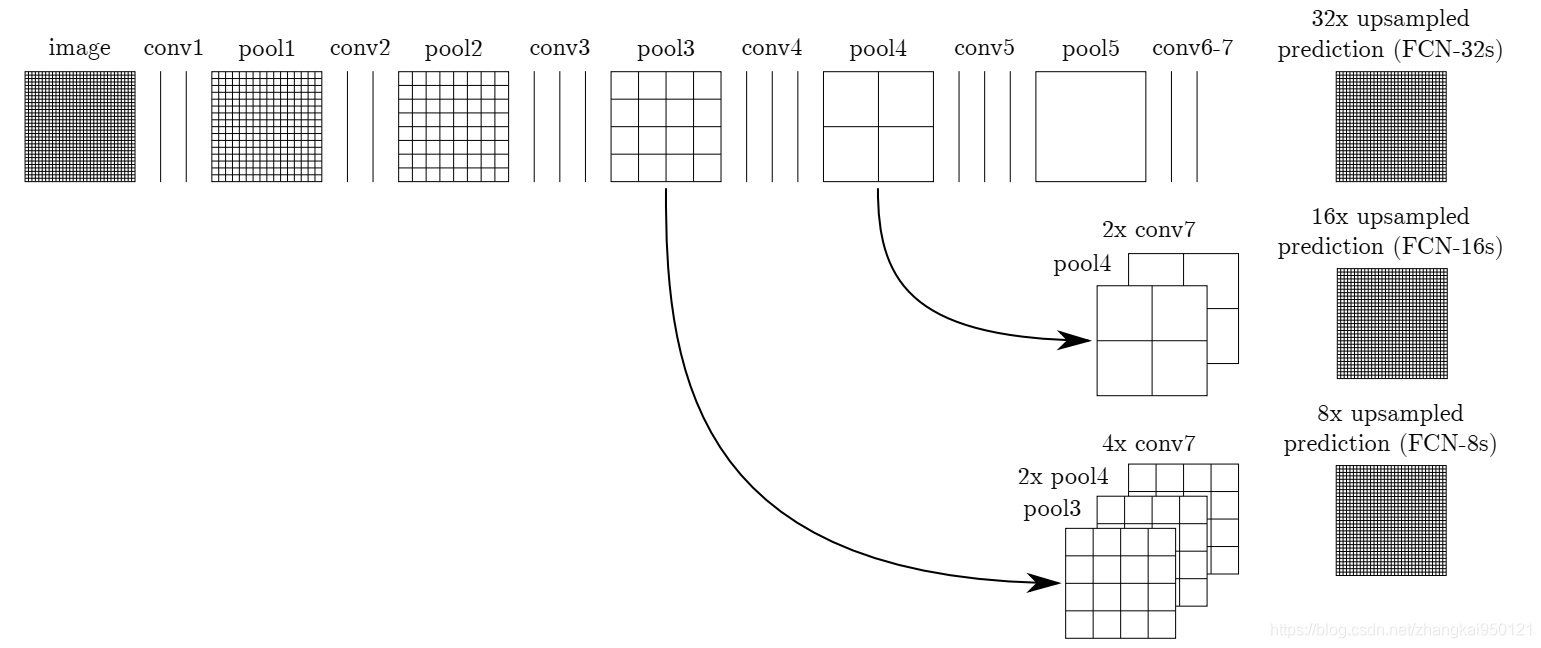

为了解决这个问题，作者在上文中所述的FCN基础上加入了跳接（skip），最终网络结构如下图所示：

在这里插入图片描述

上图中使用网格表示某个步骤会使得feature map尺寸变小，网格的数量表示feature map尺寸，其他中间特征使用竖线简略表示。

在第1小节中所述的最基础的FCN即为上图中第一行的结构，即“一卷到底+实现32x上采样的Deconv”，这种网络结构会使得输出结果比较粗糙。作者将该结构称作FCN-32s。

作者尝试在pool4层后面加入 $\times 1$ 卷积操作，输出像素的预测类别，然后与conv7进行2x上采样后的结果相加，最后进行16x的上采样操作得到最终分割结果。作者将这个网络称作FCN-16s，该网络中完成2x上采样操作的Deconv权重由双线性插值初始化，其余权重以FCN-32s的参数进行初始化，进行端到端训练。

作者又尝试将pool3的特征与pool4进行2x上采样的结果、conv7进行4x上采样的结果进行融合，最后进行8x上采样，得到最终结果。作者将这个网络称作FCN-8s。

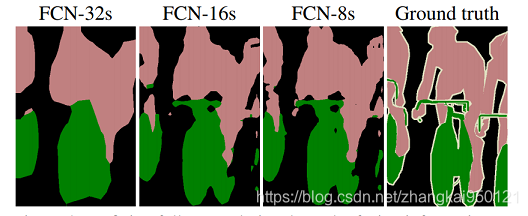

FCN-32s、FCN-16s、FCN-8s这3种网络结构的输出结果如下图所示：

在这里插入图片描述
