AUTOSAR图解==＞AUTOSAR_SRS_Ethernet

AUTOSAR以太网通信栈详解

基于AUTOSAR标准的以太网通信框架解析

目录

1. 概述
2. 以太网通信栈架构
   • 2.1 架构层次结构
   • 2.2 模块交互关系
3. 以太网状态管理
   • 3.1 状态转换机制
   • 3.2 错误处理机制
4. Socket适配器(SoAd)详解
   • 4.1 类结构与接口
   • 4.2 配置与实现
5. 通信流程分析
   • 5.1 初始化与连接建立
   • 5.2 数据传输机制
6. 总结

---

1. 概述

AUTOSAR（AUTomotive Open System ARchitecture，汽车开放系统架构）标准定义了一套完整的以太网通信架构，用于满足现代汽车电子系统对高带宽、灵活通信的需求。以太网通信栈在AUTOSAR架构中处于通信服务层和基础软件层，提供了从应用层到硬件层的完整通信解决方案。

本文将详细解析AUTOSAR以太网通信栈的架构设计、状态管理、Socket适配器实现以及通信流程，帮助读者深入理解AUTOSAR以太网技术的实现原理和应用方法。

---

2. 以太网通信栈架构

2.1 架构层次结构

AUTOSAR以太网通信栈采用分层架构设计，从应用层到微控制器抽象层形成完整的通信链路。各层次之间通过标准化接口进行交互，确保模块化设计和可替换性。

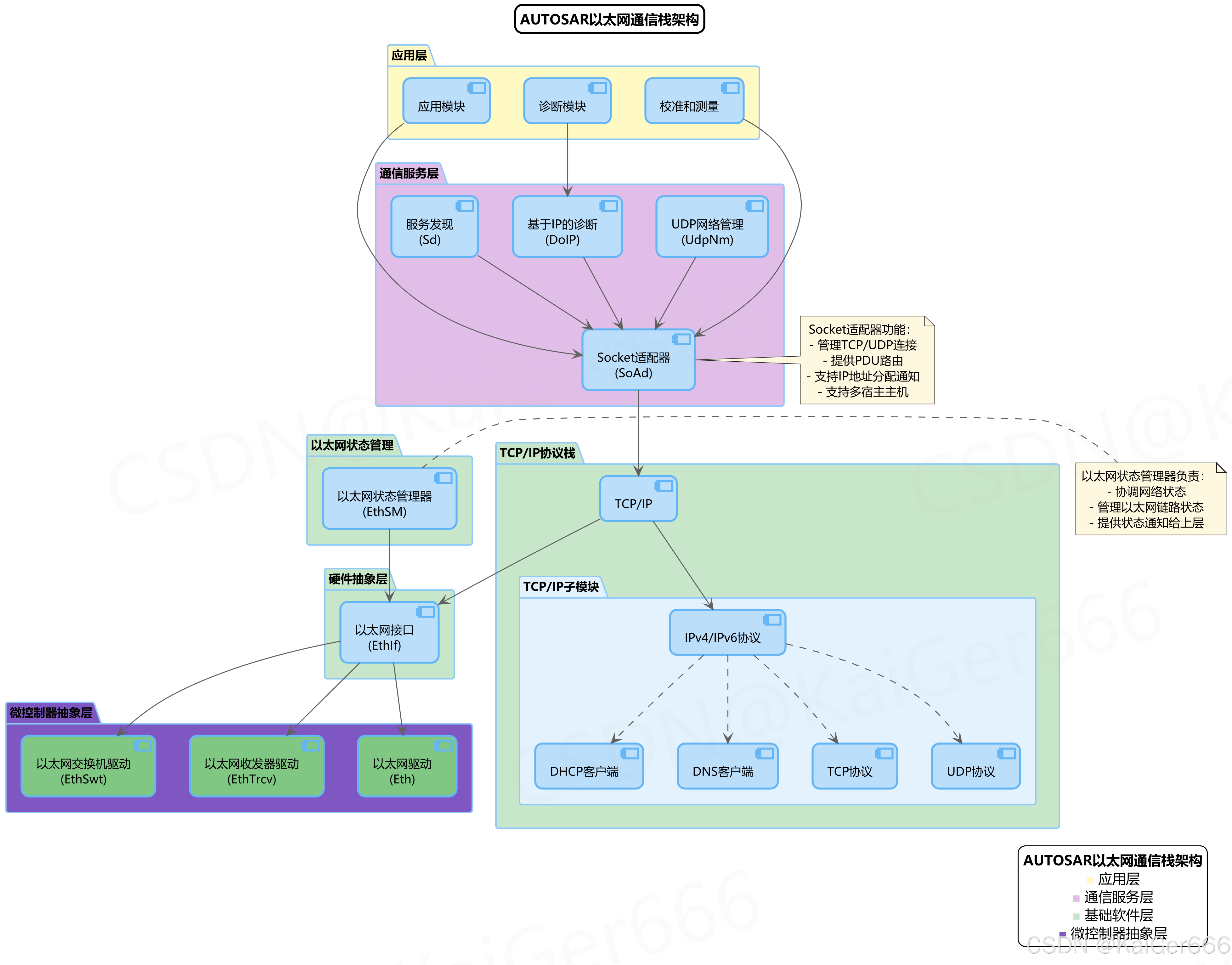

上图展示了AUTOSAR以太网通信栈的分层架构，主要包含以下几个层次：

1. 应用层：包含各类应用模块、诊断模块和校准测量(XCP)模块，是以太网通信的数据源和目的地。

2. 通信服务层：

   • Socket适配器(SoAd)：提供标准Socket接口，管理TCP/UDP连接并路由PDU。
   • 基于IP的诊断(DoIP)：实现诊断通信的IP协议支持。
   • UDP网络管理(UdpNm)：通过UDP实现网络管理功能。
   • 服务发现(Sd)：支持网络服务的动态发现。

3. TCP/IP协议栈：

   • 提供完整的TCP/IP协议实现，包括IPv4/IPv6支持。
   • 包含多个子模块如DHCP客户端、DNS客户端、TCP/UDP协议实现等。

4. 以太网状态管理：

   • 以太网状态管理器(EthSM)：管理以太网链路状态和通信模式。

5. 硬件抽象层：

   • 以太网接口(EthIf)：抽象底层硬件接口，提供统一的访问方式。

6. 微控制器抽象层：

   • 以太网驱动(Eth)：直接操作以太网控制器硬件。
   • 以太网收发器驱动(EthTrcv)：管理物理层收发器。
   • 以太网交换机驱动(EthSwt)：管理以太网交换机功能。

2.2 模块交互关系

AUTOSAR以太网通信栈的各模块之间通过标准化接口进行交互，形成自上而下的数据流和自下而上的状态通知机制：

1. 下行数据流：

   • 应用模块通过SoAd发送数据
   • SoAd将数据传递给TCP/IP协议栈
   • TCP/IP栈添加协议头并通过EthIf传输
   • EthIf调用Eth驱动发送以太网帧

2. 上行数据流：

   • Eth驱动接收以太网帧并通知EthIf
   • EthIf将数据传递给TCP/IP栈处理
   • TCP/IP栈解析协议头并通过SoAd传递给上层
   • SoAd根据配置将数据路由到相应的应用模块

3. 状态管理：

   • EthSM负责协调网络状态变化
   • EthIf管理链路状态并通知EthSM
   • 状态变更会自上而下传递给各个模块

---

3. 以太网状态管理

3.1 状态转换机制

以太网状态管理器(EthSM)负责管理以太网通信的状态转换，确保通信链路的建立、维护和关闭过程可控且可靠。

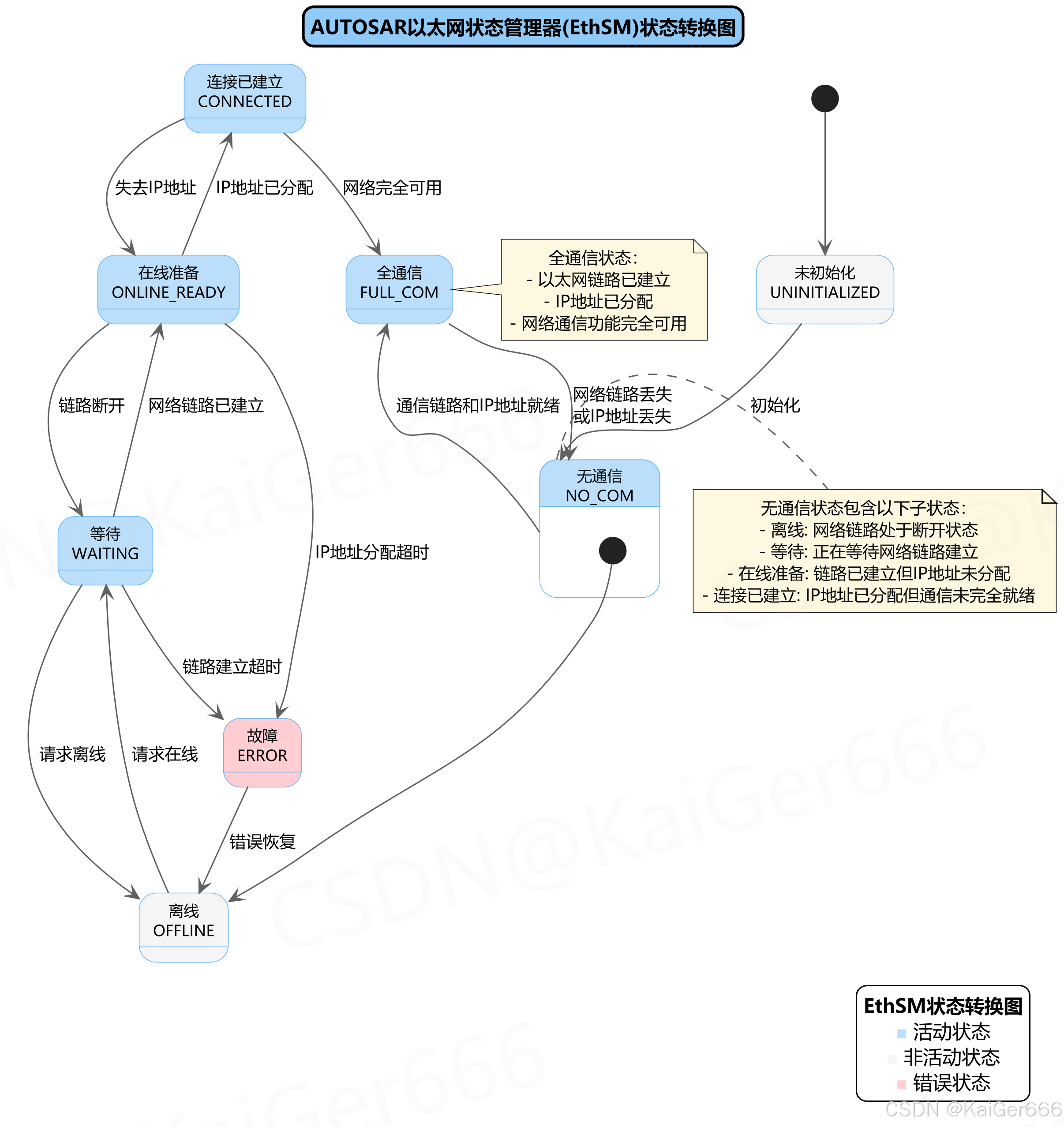

上图展示了EthSM的状态转换机制，包含以下主要状态：

1. 未初始化(UNINTIALIZED)：

   • 系统启动时的初始状态
   • 通过初始化操作转入无通信状态

2. 无通信(NO_COM)：

   • 包含多个子状态，表示通信链路尚未完全建立
   • 子状态包括：
     • 离线(OFFLINE)：网络链路处于断开状态
     • 等待(WAITING)：正在等待网络链路建立
     • 在线准备(ONLINE_READY)：链路已建立但IP地址未分配
     • 连接已建立(CONNECTED)：IP地址已分配但通信未完全就绪

3. 全通信(FULL_COM)：

   • 以太网链路已建立
   • IP地址已分配
   • 网络通信功能完全可用

4. 故障(ERROR)：

   • 在通信建立过程中遇到错误时进入
   • 可以通过错误恢复机制回到离线状态

3.2 错误处理机制

以太网状态管理器实现了多种错误处理机制，用于应对通信过程中可能出现的问题：

1. 链路建立超时：

   • 当从WAITING状态等待链路建立超时时，转入ERROR状态
   • 系统会尝试恢复链路或通知上层应用

2. IP地址分配超时：

   • 当从ONLINE_READY状态等待IP地址分配超时时，转入ERROR状态
   • 可能会重新发起地址请求或使用备用地址分配方法

3. 错误恢复：

   • 从ERROR状态可以转换到OFFLINE状态进行恢复
   • 恢复过程包括重置网络链路、重新初始化收发器等操作

4. 异常状态转换处理：

   • 当网络链路丢失或IP地址丢失时，会从FULL_COM转回到NO_COM状态
   • 系统会尝试重新建立连接或通知上层通信中断

---

4. Socket适配器(SoAd)详解

4.1 类结构与接口

Socket适配器(SoAd)是AUTOSAR以太网通信栈的核心组件，它为上层应用提供标准的Socket接口，并管理与TCP/IP协议栈的交互。

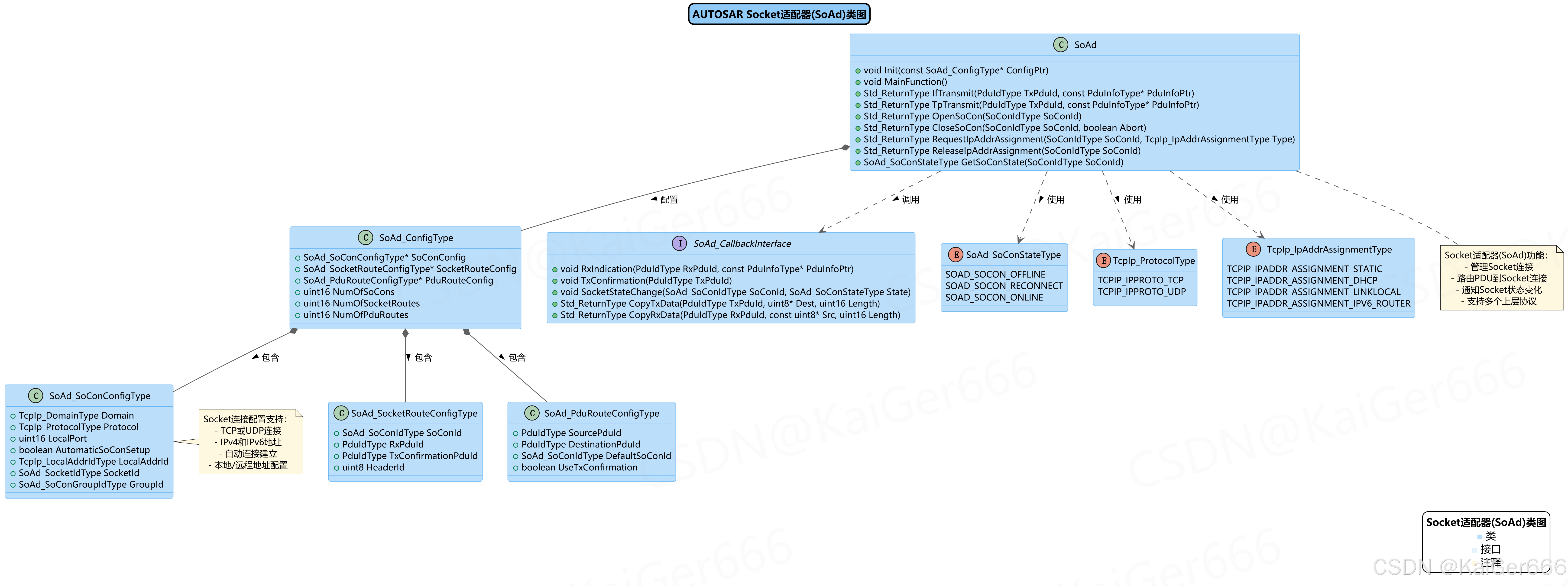

上图展示了Socket适配器的类结构和主要接口，包含以下关键元素：

1. SoAd主类：

   • 提供核心功能接口，如初始化、数据传输、连接管理等
   • 主要方法包括Init、IfTransmit、TpTransmit、OpenSoCon等

2. 配置结构：

   • SoAd_ConfigType：包含Socket适配器的全局配置
   • SoAd_SoConConfigType：Socket连接配置
   • SoAd_SocketRouteConfigType：Socket路由配置
   • SoAd_PduRouteConfigType：PDU路由配置

3. 回调接口：

   • 定义上层模块需实现的回调函数
   • 包括RxIndication、TxConfirmation、SocketStateChange等

4. 状态和类型定义：

   • SoAd_SoConStateType：Socket连接状态枚举
   • TcpIp_ProtocolType：协议类型枚举
   • TcpIp_IpAddrAssignmentType：IP地址分配类型枚举

4.2 配置与实现

Socket适配器的配置和实现涉及多个方面，包括连接管理、路由配置和状态通知：

1. Socket连接配置：

   • 支持TCP或UDP连接
   • 支持IPv4和IPv6地址
   • 可配置自动连接建立
   • 支持本地和远程地址配置

2. PDU路由机制：

   • 基于配置的PDU路由表
   • 支持一对多和多对一的路由关系
   • 可配置是否使用传输确认

3. Socket状态管理：

   • 维护Socket连接状态
   • 向上层通知状态变更
   • 支持Socket组管理

4. 多宿主支持：

   • 一个ECU可连接到多个IP网络
   • 支持不同网络接口的独立配置

5. IP地址管理：

   • 支持静态IP地址配置
   • 支持DHCP动态地址分配
   • 支持IPv6自动配置

---

5. 通信流程分析

5.1 初始化与连接建立

AUTOSAR以太网通信的初始化和连接建立是一个多阶段过程，涉及从底层硬件到上层应用的多个模块。

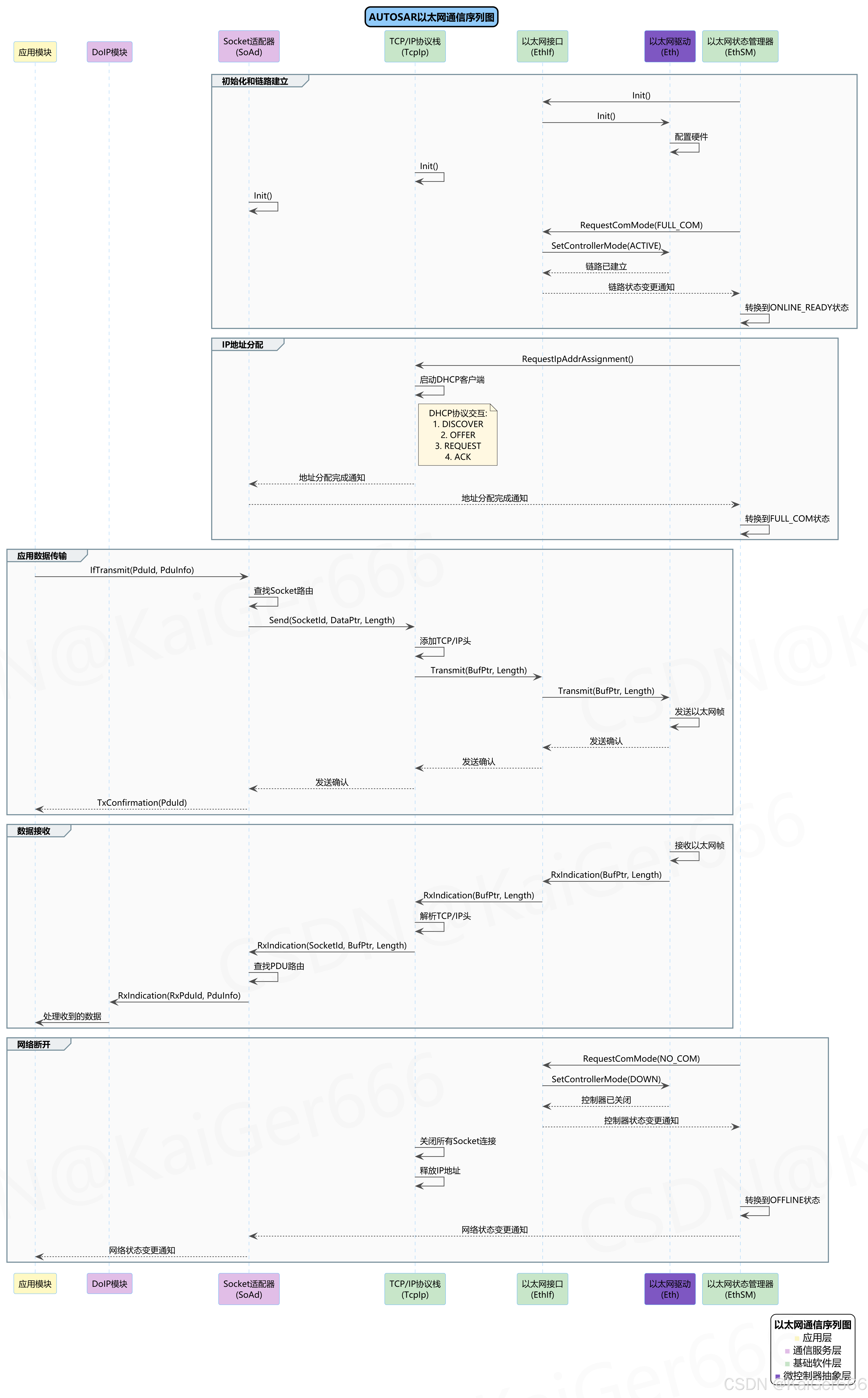

以太网通信的初始化和连接建立流程包括：

1. 初始化和链路建立：

   • EthSM初始化以太网接口(EthIf)
   • EthIf初始化以太网驱动(Eth)
   • Eth配置硬件
   • TCP/IP栈和SoAd完成初始化
   • EthSM请求全通信模式
   • Eth设置控制器为活动状态
   • 链路建立后通知EthSM
   • EthSM转换到ONLINE_READY状态

2. IP地址分配：

   • EthSM请求IP地址分配
   • TCP/IP栈启动DHCP客户端
   • DHCP协议完成地址获取(DISCOVER→OFFER→REQUEST→ACK)
   • 地址分配完成后通知SoAd和EthSM
   • EthSM转换到FULL_COM状态

5.2 数据传输机制

以太网通信的数据传输是双向的，包括发送和接收两个主要流程：

1. 应用数据传输流程：

   • 应用层调用SoAd的IfTransmit发送数据
   • SoAd查找对应的Socket路由
   • SoAd调用TCP/IP栈的Send函数
   • TCP/IP栈添加协议头
   • 数据通过EthIf传递给Eth驱动
   • Eth驱动发送以太网帧
   • 发送确认沿路径逐级返回到应用层

2. 数据接收流程：

   • Eth驱动接收以太网帧
   • 通过EthIf传递给TCP/IP栈
   • TCP/IP栈解析协议头
   • 数据通过SoAd路由到正确的上层模块
   • 例如DoIP模块接收数据并处理
   • 最终将处理结果传递给应用

3. 网络断开流程：

   • EthSM请求进入NO_COM模式
   • EthIf设置控制器为关闭状态
   • TCP/IP栈关闭所有Socket连接并释放IP地址
   • EthSM转换到OFFLINE状态
   • 网络状态变更通知传递给SoAd和应用层

---

6. 总结

AUTOSAR以太网通信栈提供了一套完整、标准化的以太网通信解决方案，为现代汽车电子系统提供了高带宽、灵活可靠的通信能力。其主要特点和优势包括：

1. 分层架构：

   • 采用清晰的分层设计，从应用层到硬件抽象层形成完整链路
   • 模块间通过标准化接口交互，确保可替换性和可扩展性

2. 完整协议支持：

   • 支持TCP/UDP协议
   • 同时支持IPv4和IPv6
   • 集成DHCP、DNS等网络服务

3. 灵活配置能力：

   • 支持静态和动态IP地址分配
   • 提供丰富的配置选项适应不同应用场景
   • 支持多宿主配置

4. 状态管理机制：

   • 完善的状态转换和错误处理机制
   • 确保通信的可靠性和稳定性

5. 标准化接口：

   • 提供标准Socket接口，简化应用开发
   • 统一的PDU路由机制，支持多种上层协议

6. 安全性考虑：

   • 支持帧过滤和策略控制
   • 可配置安全策略减少恶意攻击风险

通过以太网通信栈，AUTOSAR实现了汽车电子系统中高速数据传输的需求，为诊断、软件更新、车载多媒体和高级驾驶辅助系统等应用提供了可靠的通信基础。随着汽车电子系统复杂度的增加和功能的扩展，以太网通信技术将在未来汽车电子架构中发挥越来越重要的作用。
