MBI5020 LED驱动

MB5020 LED驱动

用MBI5020芯片驱动led灯

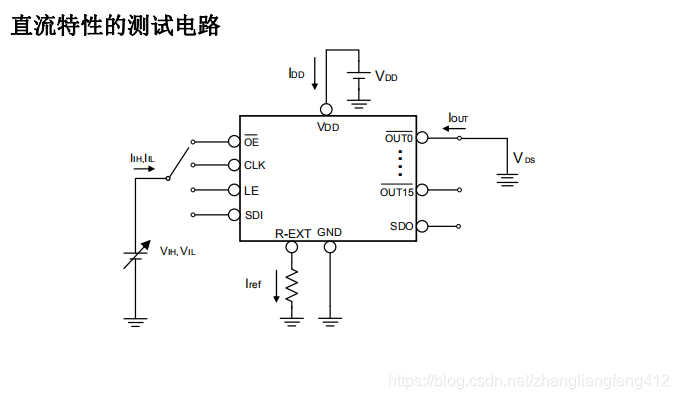

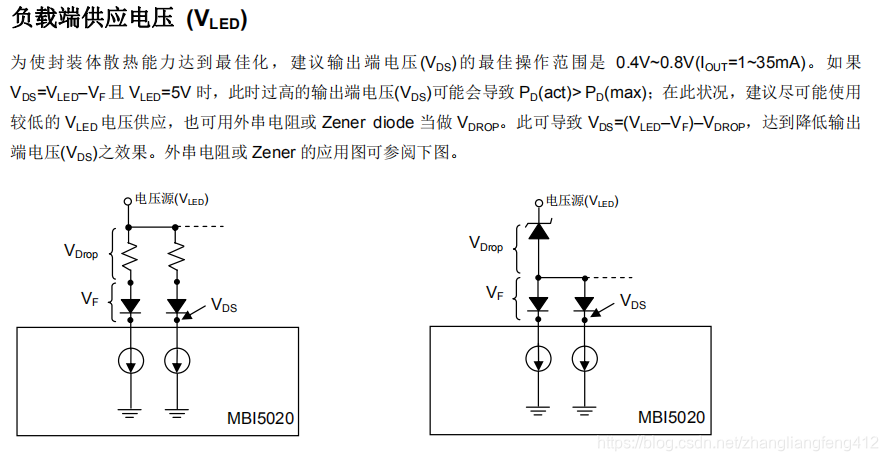

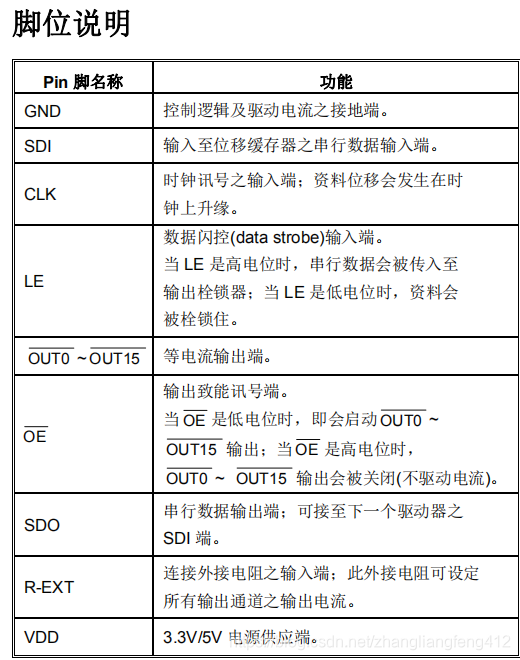

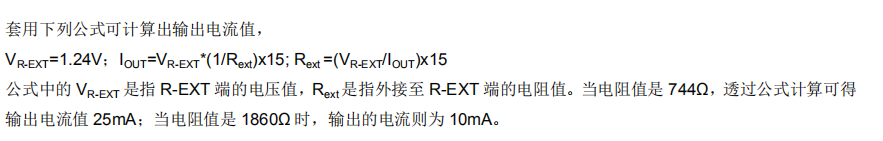

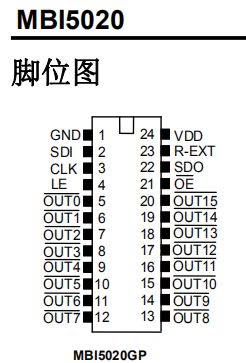

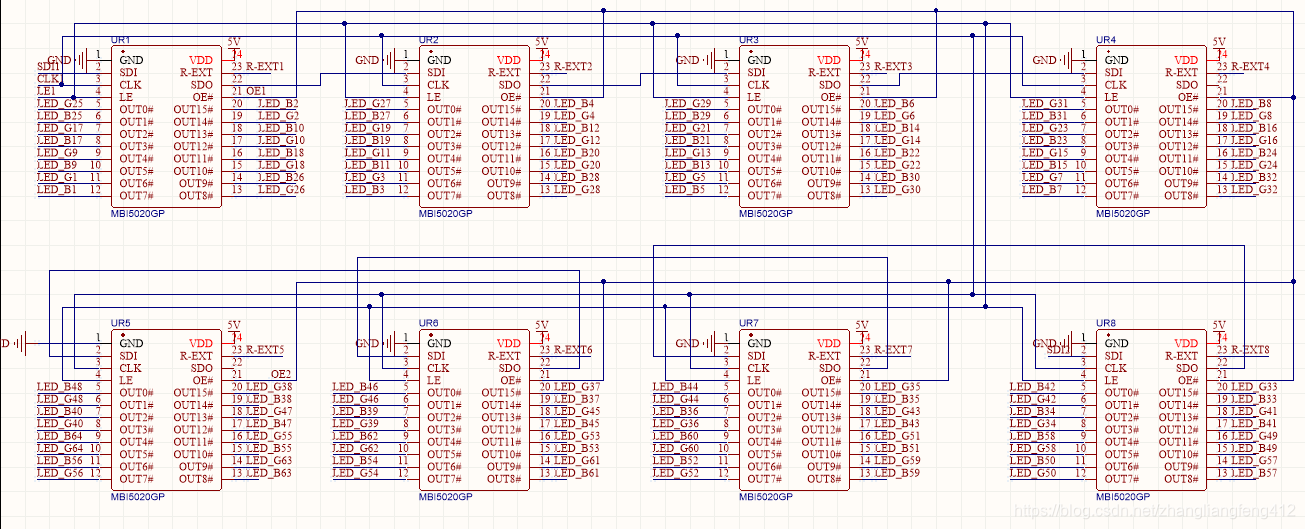

电路图两个SDI

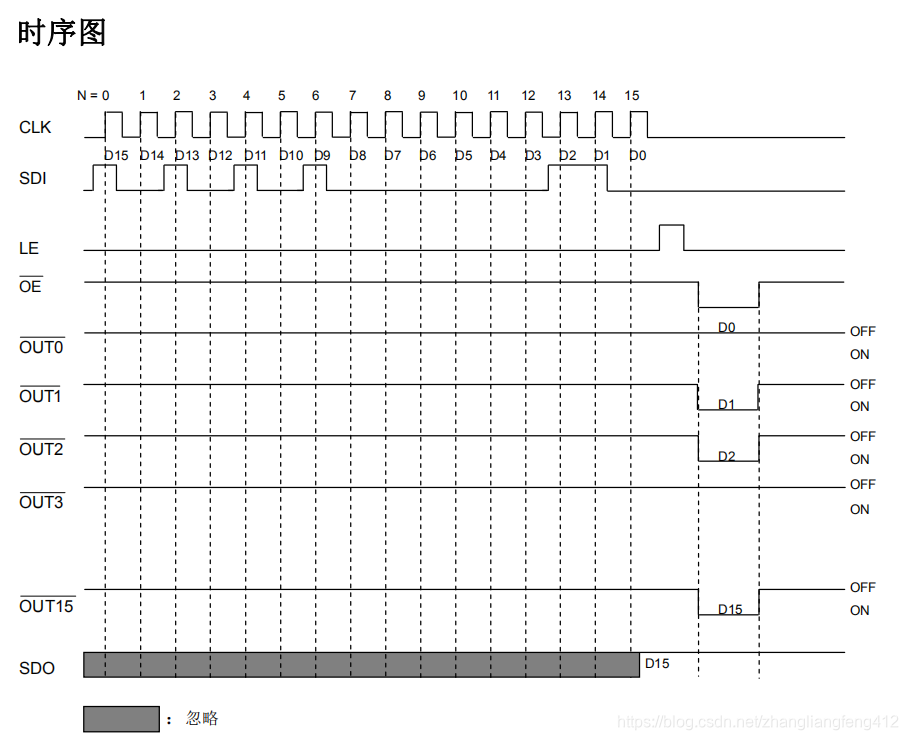

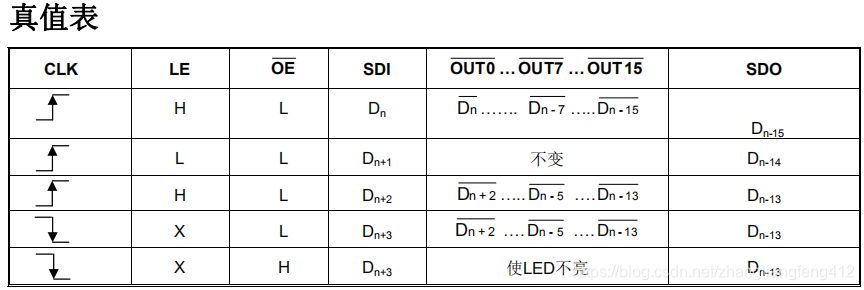

程序

void screen_refresh_first(void) {
	uint8_t i, j,k;
	uint16_t data1[4];
  uint16_t data2[4];
	for(k=0;k<4;k++){
	data1[k]=ref_data1[k];
	data2[k]=ref_data2[k];
	}
	//µÚÒ»×é
	 SDI_1_L;//µÚһ·Êý¾Ý
	 SDI_2_L;//µÚ¶þ·Êý¾Ý
   CLK_1_L;//ʱÖÓ
	 LE_1_L;
	 OE_1_H;//ʹÄÜ
		for (i = 0; i < 4; i++)			//¿ªÊ¼½øÐÐÒÆλ
				{
			for (j = 0; j < 16; j++) {
					//ÏÈ×¼±¸ºÃÊý¾Ý
				if (data2[i] &0x8000) {  //data[i]&(1<<(15-j))
					SDI_2_H;			//Êý¾Ý1
				}
				else {
					SDI_2_L;			//Êý¾Ý0
				}
				if (data1[i] &0x8000) {
					SDI_1_H;			//Êý¾Ý1
				}
				else {
					SDI_1_L;			//Êý¾Ý0
				}
				CLK_1_H;
		  	data1[i]  = (data1[i] << 1);//Êý¾Ý×óÒÆһλ
        data2[i]  = (data2[i] << 1);//Êý¾Ý×óÒÆһλ
		  	CLK_1_L;
			}
		}
		LE_1_H;//¿ªÊ¼ÒÆλ
		LE_1_L;//À­µÍÒÆλ
		OE_1_L;//ʹÄÜÊä³ö
}
