chi中的trans简析---Allocating Read

        此处仅简单分析每个命令的含义，背景，以及可能的状态变化，对于每个trans具体包含的流程，将在下文描述；

    read类型的操作分为两类，allocating read和non-allocating read;

    Allocating read

   ==============================================================

   ReadClean

• 此类命令只能接收cacheline状态为UC/SC的数据，即不能接收dirty的数据；

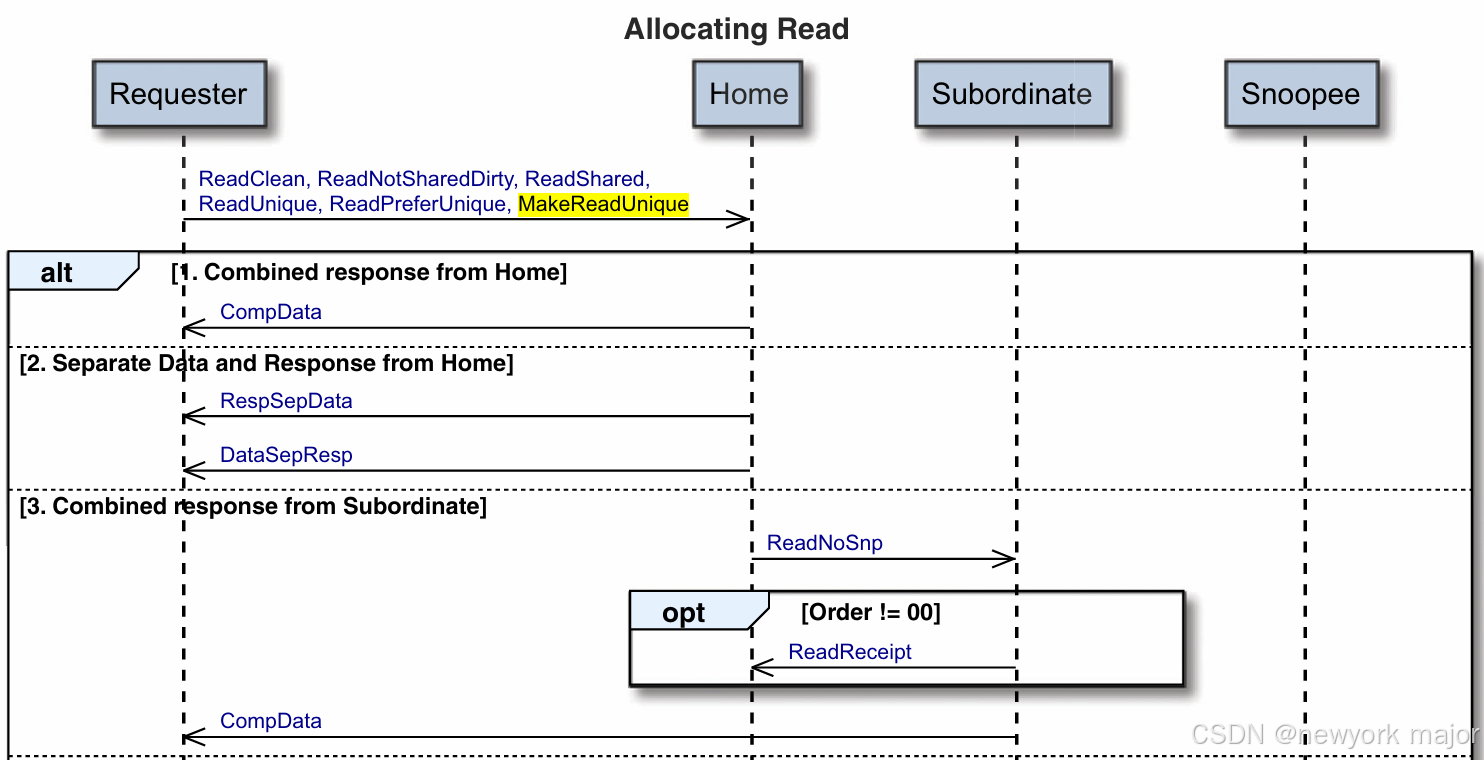

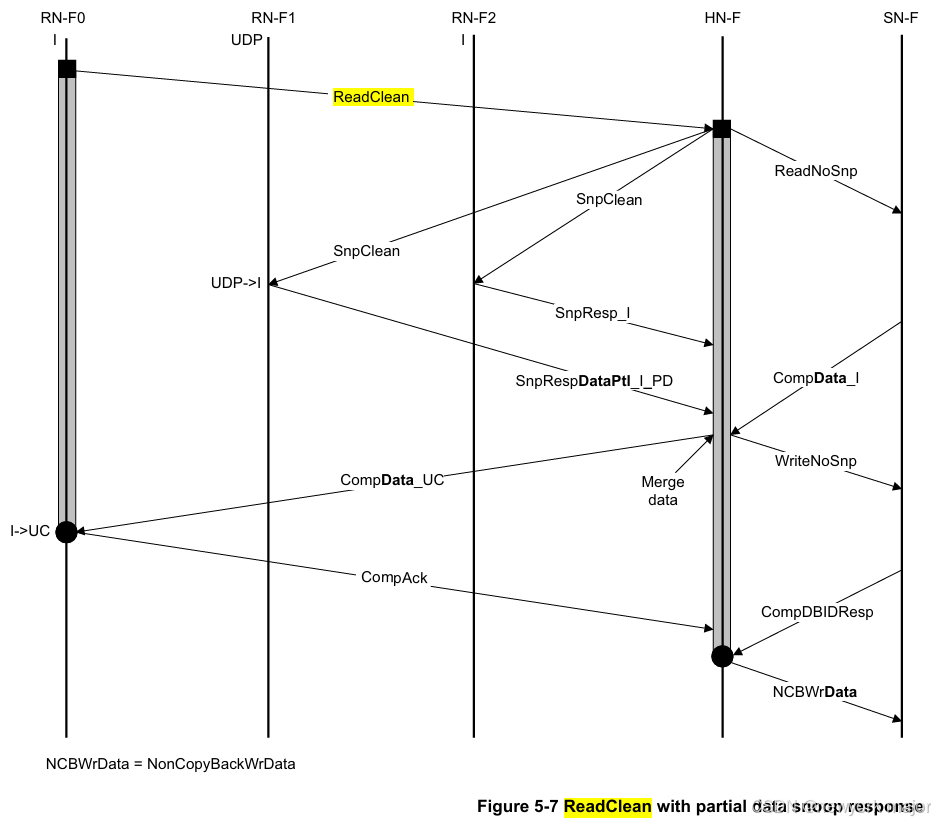

• 示意流程图如下：
•
• 一般用于，当某个RNF不具备将dirty的数据flush入内存的能力时，会使用这种命令；
• 也就是说，当前这个RNF的cache的写回策略是write through, 所以只能支持clean态；

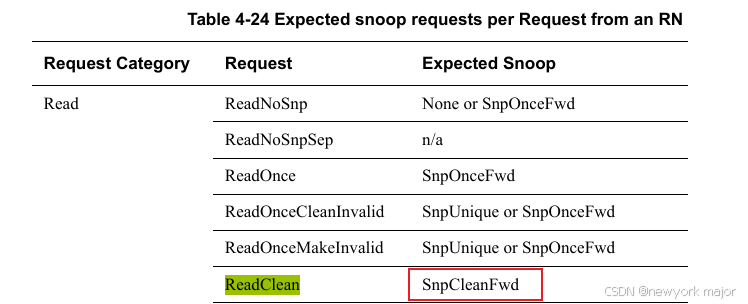

• readclean触发的snpclean, 会将其他RNF中的dirty的数据写入主存，然后将clean的数据返回给发起ReadClean的RNF;

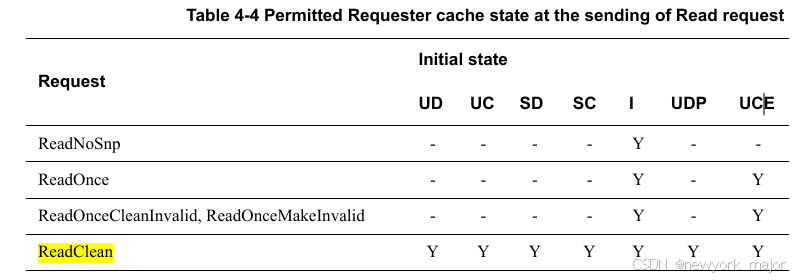

• 允许的初始状态：(根据tagop做区分) 所有状态都可以发送该命令；

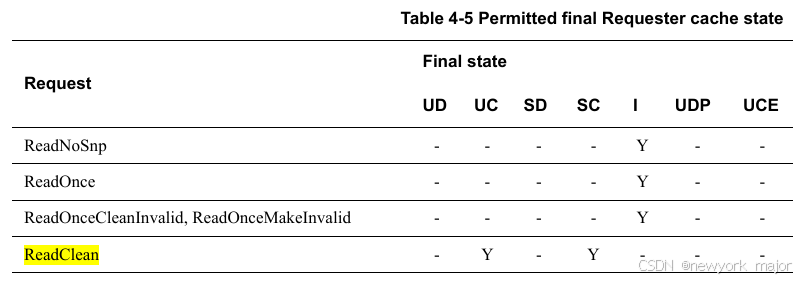

• 响应返回后的状态：UC/SC;

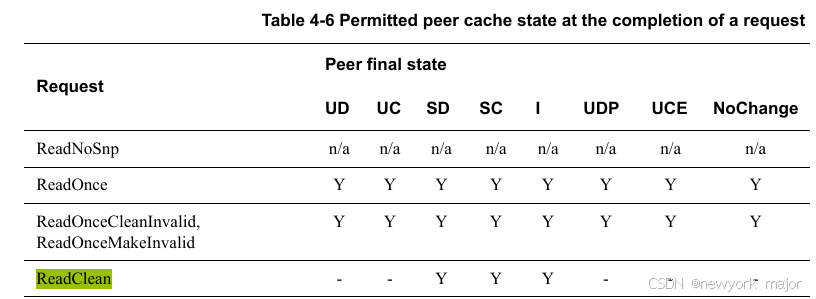

• 被SNP的RNF，SNP后的状态：I / SC / SD;



   ==============================================================

   ReadNotSharedDirty

• 当RNF本身只支持MESI协议，不支持MOESI时，此RNF不能存在O态，即shared dirty, 该RNF不能够接收该状态；

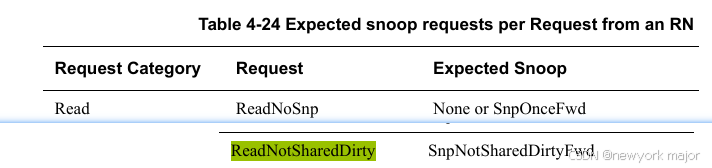

• 期望的snoop 请求；

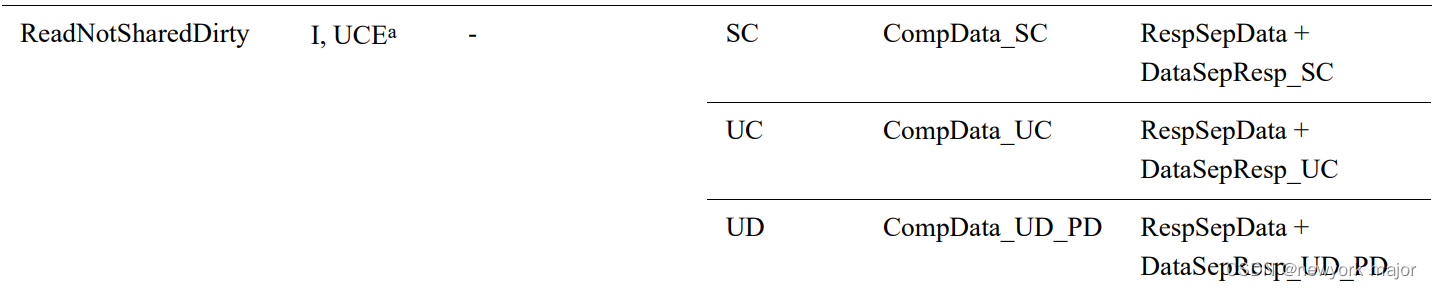

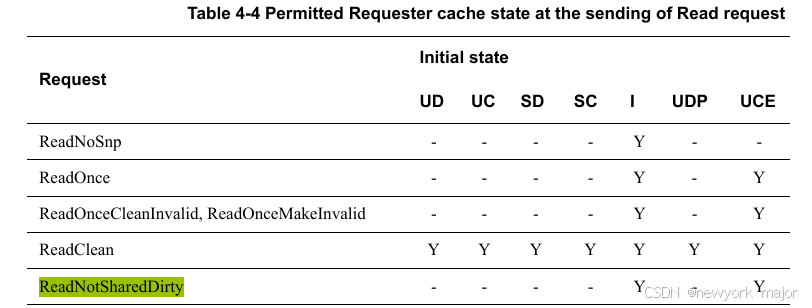

• 允许的初始状态：I / UCE;

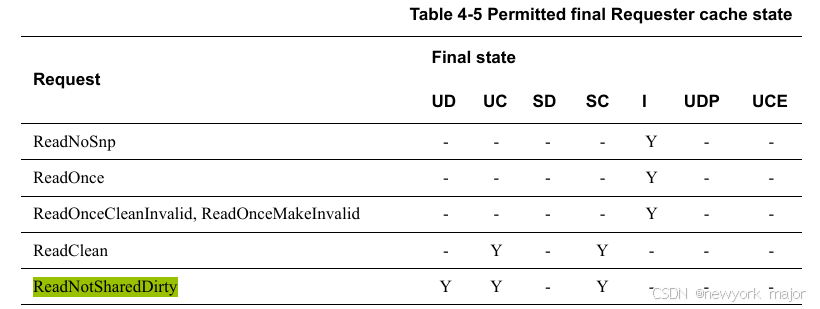

• 响应返回后的状态：UC/UD/SC;

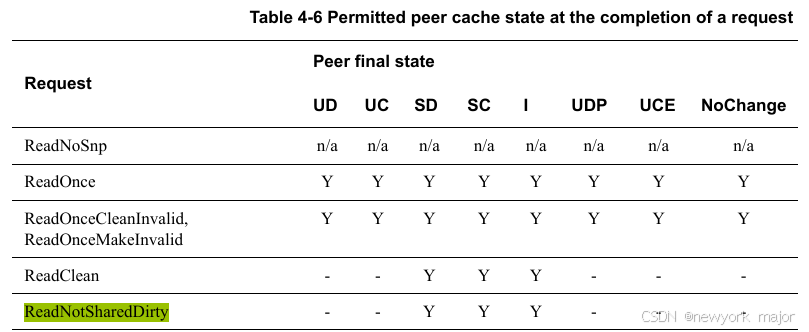

• 被SNP的RNF，SNP后的状态：I / SC / SD;





   ==============================================================

   ReadShared

• 此命令和上一命令相对应，支持MOESI状态模型；
• ReadShared is used instead of ReadNotSharedDirty when the Requester is willing to accept data in the SD state；也就是说，最好是shared, 如果不是，也行；

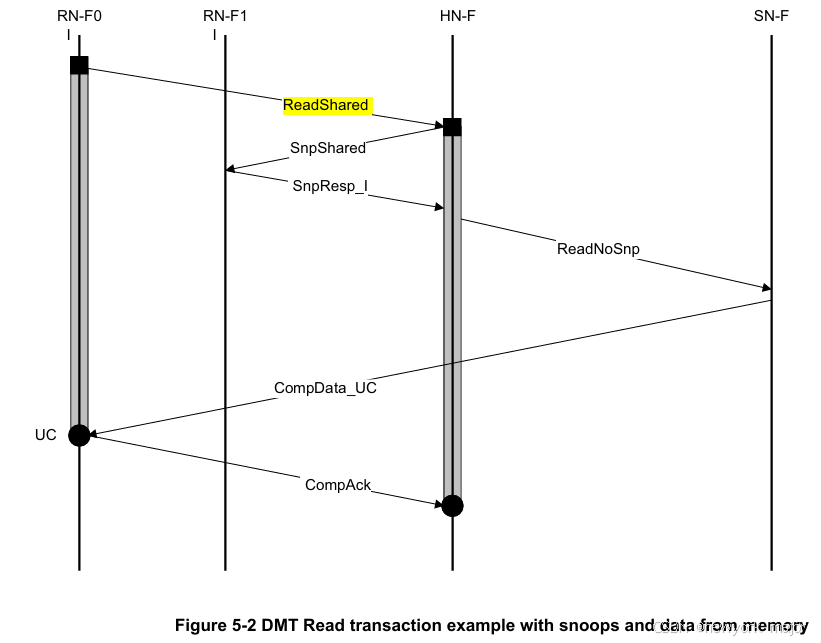

• 流程示意图：

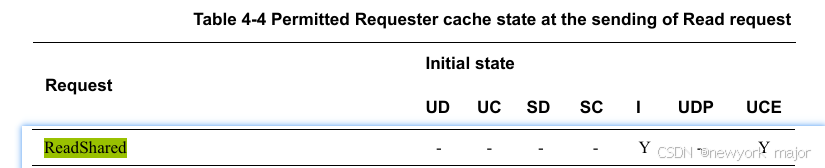

• 允许的初始状态：I / UCE;

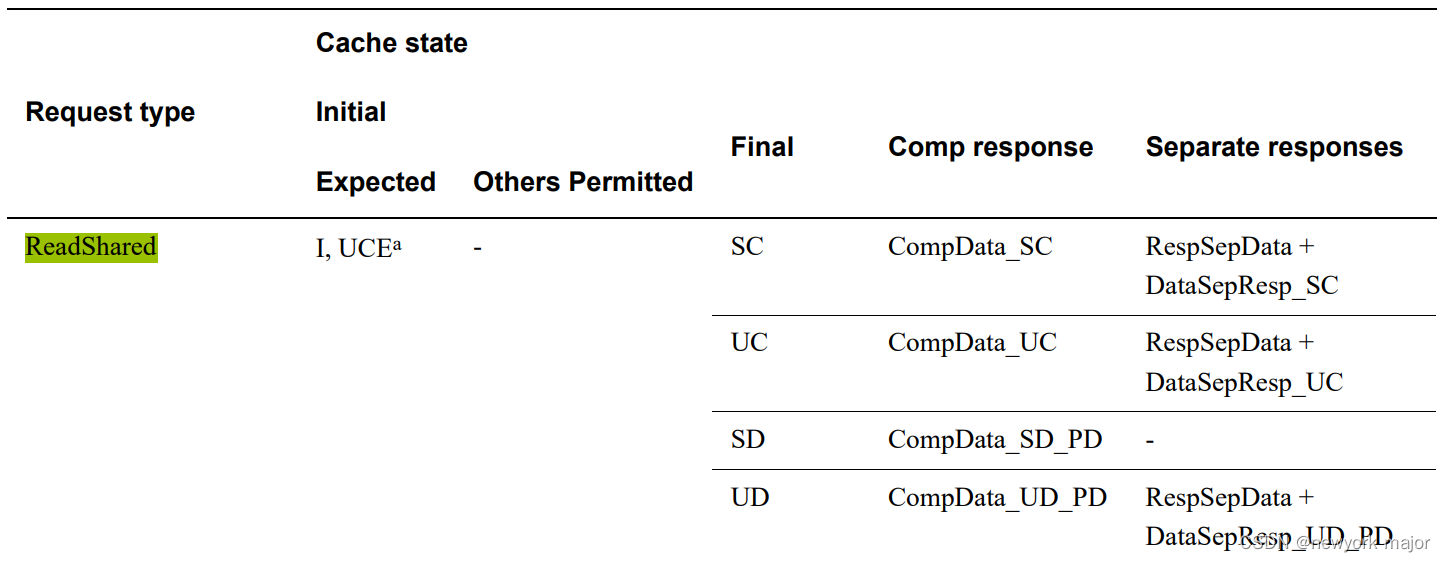

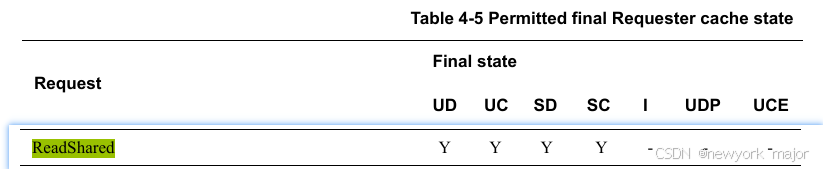

• 响应返回后的状态：UC/UD/SC/SD;

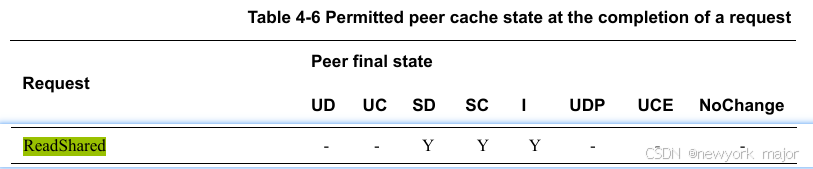

• 被SNP的RNF，SNP后的状态：I / SC / SD;





   ==============================================================

   ReadUnique

• RN想要写非完整的cacheline, 所以先要获得最新的数据和写（unique）的权限，接着进行partial的写并与最新的数据merge;

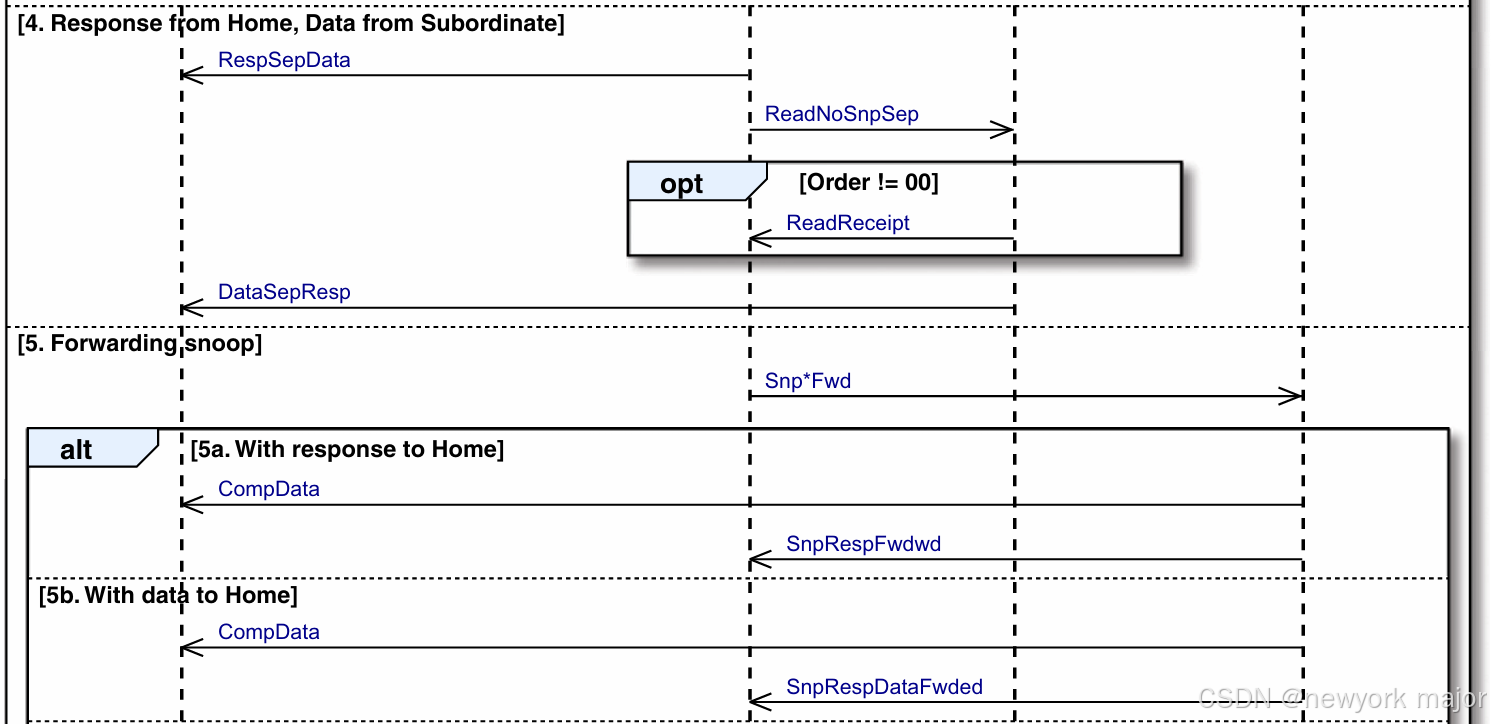

• 基础数据流如下：



• 访问的是snoopable的地址空间；

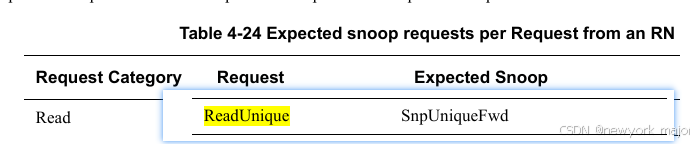

• 对应的snp请求如下：

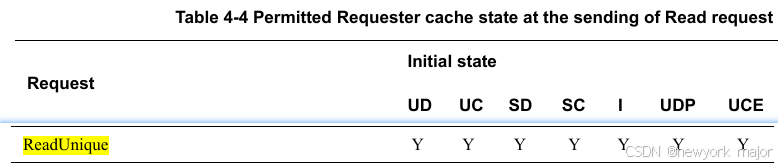

• 初始状态建议最好是I/SC/SD, 但是也允许在UC/UD/UDP/UCE时发送；

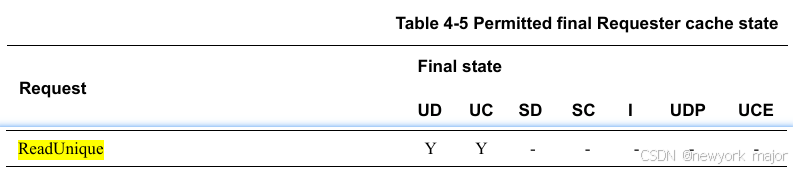

• 命令完成后状态，只能是UC/UD;

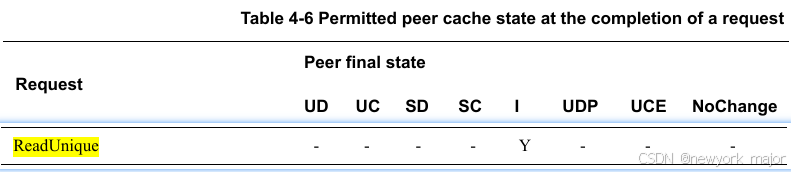

• 其他core收到后可以转变的状态：

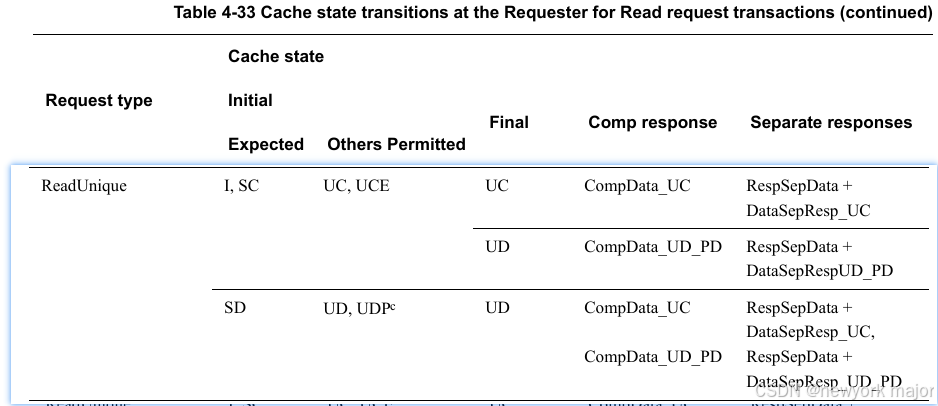

• 状态转化如下：



   ==============================================================

   ReadpreferUnique

• 可以理解成一个exclusive read;
• 访问的是snoopable的空间，想要获得一个unique的cacheline;
• 使用场景上，发送此命令，是希望获得unique状态，但是如果不是unique的，也允许；

           1. 发送该命令时，其他RN正在对这个地址进行exclusive的访问，此时返回的状态时shared;

           2. 允许返回的状态一直是shared；

• 此命令主要是用来提高exclusive访问的效率，具体提升点在exclusive访问处描述；

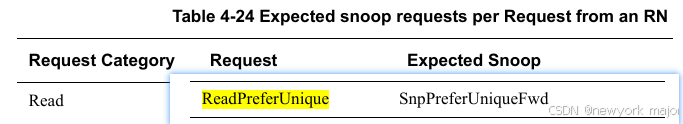

• 对应的snp请求如下：

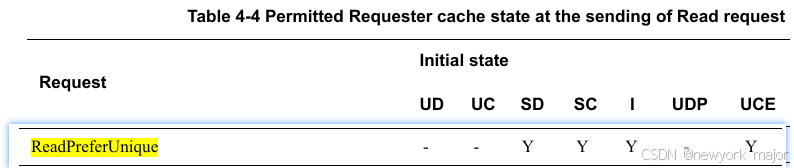

• 发起的rn的状态可以是如下状态：

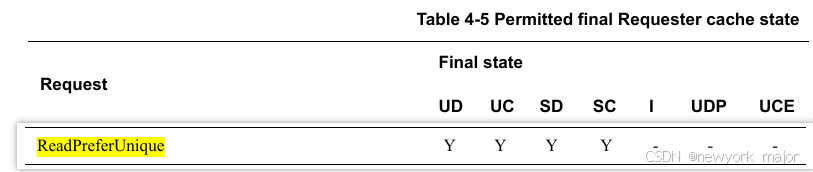

• 最终的状态可以是如下状态：

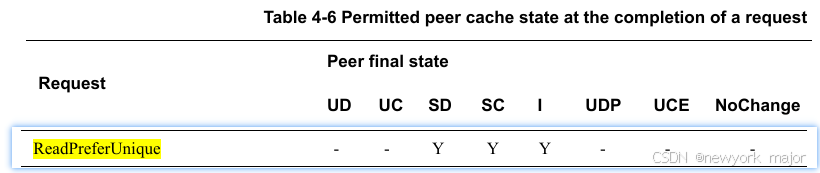

• 其他core完成之后的状态：

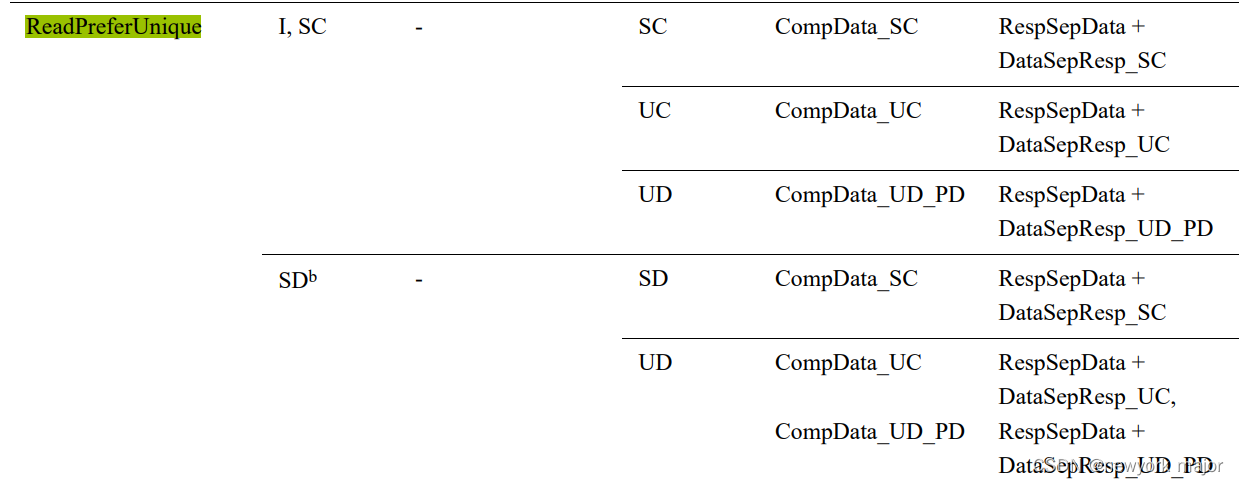

• 当前RN的状态转换图示如下：

           ​

   ==============================================================

   MakeReadUnique

• 访问snoopable的空间，想要获取该cacheline的unique状态；
• 典型使用场景是当前RN有该cacheline的shared copy, 想要获得写该cacheline的权限；

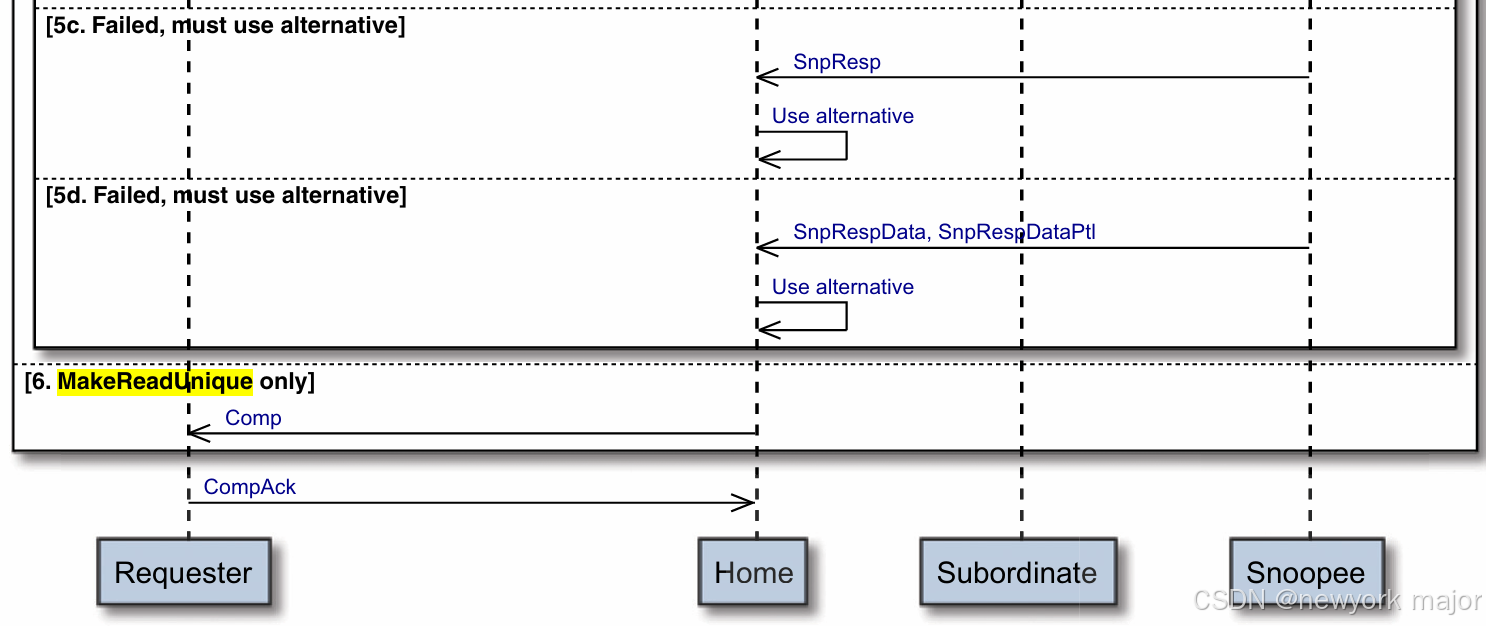

• 此命令分为exclusive/非exclusive两种，具体后文再介绍；

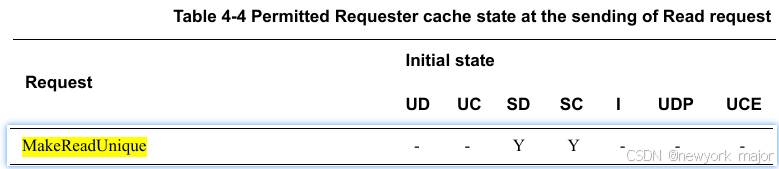

• 发起者可能的状态：

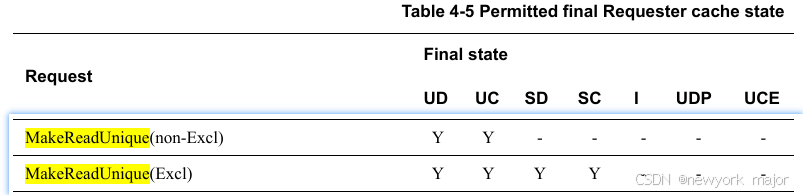

• 最终可能的状态；

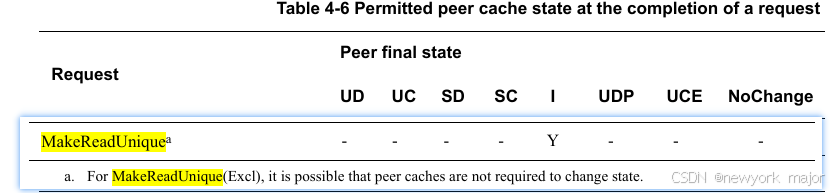

• 接收方可能的状态；

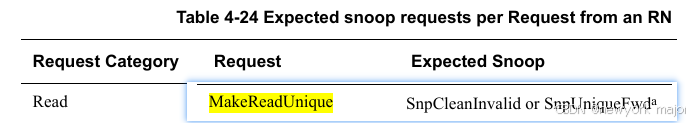

• 对应的snp请求：
