RISCV指令集体系简读之RV32I

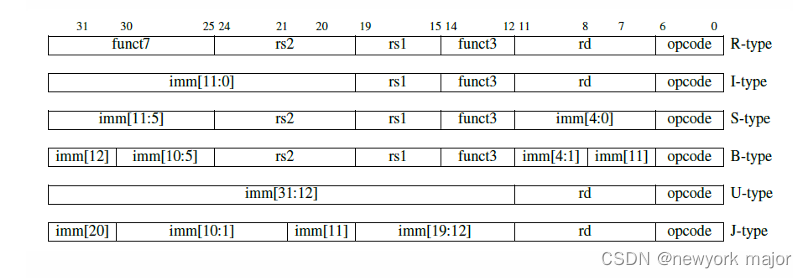

1. RV32I 指令格式

• 用于寄存器-寄存器操作的R类型指令
• 用于短立即数和访存load操作的I型指令
• 用于访存store操作的s型指令
• 用于条件跳转操作的B类型指令
• 用于长立即数的U型指令
• 用于无条件跳转的J型指令

特点：

• 所有指令都是32bits， 简化了指令解码；
• RISV-V指令提供3个寄存器操作数，这样的好处就是当一个操作需要3个操作数时，一条指令就可以完成，而不需要用其他的指令来辅助；
• 所有指令，要读写的寄存器标识符所在的位置是固定的，解码逻辑可以简化；
• 立即数总是符号位扩展的，符号位总是在指令中最高位。这意味着可能成为关键路径的立即数符号扩展，可以在指令解码之前进行；

寄存器个数：x0~x31, 其中x0固定为0；

RV32I 整数计算

• RISC-V中没有字节或半字宽度的整数计算操作。操作始终 是以完整的寄存器宽度。内存访问需要的能量比算术运算高几个数量级。因此低宽度的数 据访问可以节省大量的能量，但低宽度的运算不会。
• RV32I 也不包含乘法和除法，它们包含在可选的RV32M扩展中；

RV32I 的 Load和Store

• 除了提供32位字（lw，sw）的load和store外，RV32I 支持load有符号和无符号字节和半字（lb，lbu，lh，lhu）和store字节和半字（sb，sh）。有符号字节和半字符号扩展为32位再写入目的寄存器。
• 即使是自然数据类型更窄，低位宽数据也是被 扩展后再处理，这使得后续的整数计算指令能正确处理所有的32位。在文本和无符号整数 中常用的无符号字节和半字，在写入目标寄存器之前都被无符号扩展到32位。
• 虽然ARM-32和MIPS-32要求存储在内存中的数据，要按照数据的自然大小进行边界 对齐，但是RISC-V没有这个要求。

RV32I 条件分支

• RV32I 可以比较两个寄存器并根据比较结果上进行分支跳转。
• 比较可以是：相等 （beq），不相等 （bne），大于等于（bge），或小于（blt）。最后两种比较有符号比 较，RV32I也提供相应的无符号版本比较的：bgeu和bltu。
• RISC-V去掉了MIPS-32，Oracle SPARC等指令集中被 广为诟病的延迟分支特性等。
• 省略了x86-32中的循环指令：loop，loope，loopz，loopne， loopnz。

RV32I 无条件跳转

• 跳转并链接指令（jal）具有双重功能。
  • 若将下一条指令PC + 4的地址保存 到目标寄存器中，通常是返回地址寄存器ra（见图2.4），便可以用它来实现过程调用。
  • 如果使用零寄存器（x0）替换ra作为目标寄存器，则可以实现无条件跳转，因为x0不能 更改。
• RV32I避开了错综复杂的程序调用指令，例如x86-32的进入和离开 指令，或Intel Itanium，Oracle SPARC 和 Cadence Tensilica 中的寄存器窗口。

RV32I 杂项

• 控制状态寄存器指令 (csrrc、csrrs、csrrw、csrrci、csrrsi、csrrwi)， 使我们可以轻松地访问一些程序性能计数器。
• ecall指令用于向运行时环境发出请求，例如系统调用。调试器 使用ebreak指令将控制转移到调试环境
• fence 指令对外部可见的访存请求，如设备I / O和内存访问等进行串行化。
• fence.i指令同步指令和数据 流。在执行fence.i指令之前，对于同一个硬件线程，RISC-V不保证用存储指令写到内存 指令区的数据可以被取指令取到。

对于RV32I总的特点为：

⚫ 32位字节可寻址的地址空间

⚫ 所有指令均为32位长

⚫ 31个寄存器，全部32位宽，寄存器0硬连线为零

⚫ 所有操作都在寄存器之间（没有寄存器到内存的操作）

⚫ 加载/存储字加上有符号和无符号加载/存储字节和半字

⚫ 所有算术，逻辑和移位指令都有立即数版本的指令

⚫ 立即数总是符号扩展

⚫ 仅提供一种数据寻址模式（寄存器+立即数）和PC相对分支

⚫ 无乘法或除法指令

⚫ 一个指令，用于将大立即数加载到寄存器的高位，这样加载32位常量到寄存器只需要两条指令

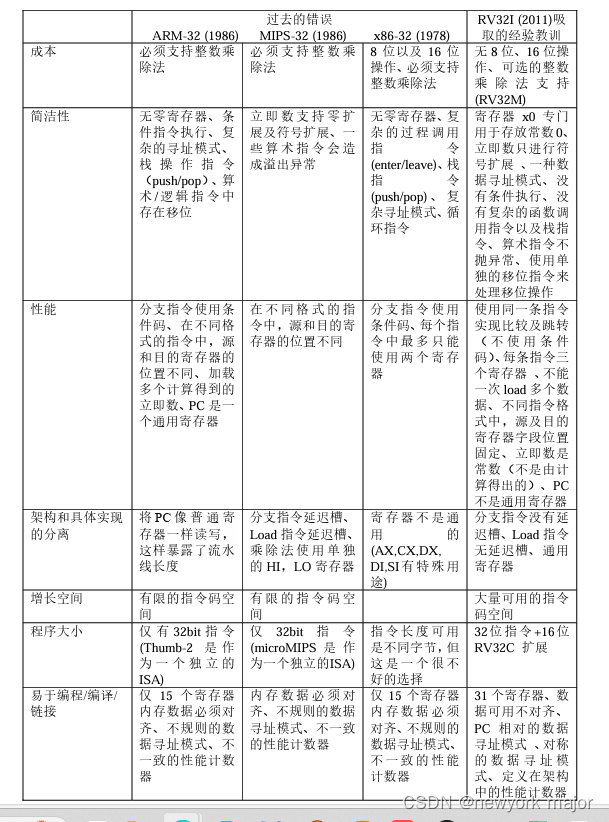

RV32I与ARM/MIPS/X86所具备的优势：
